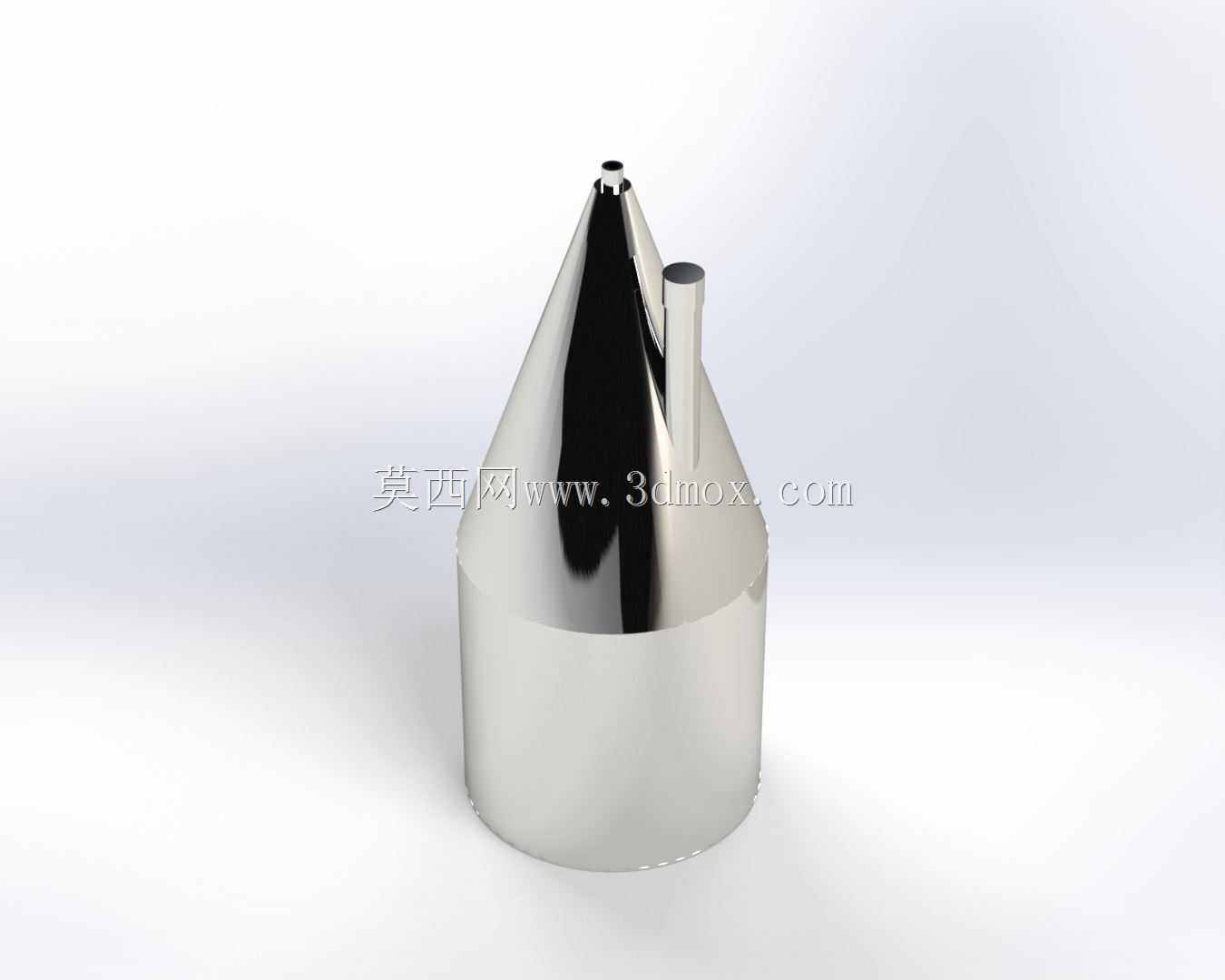

锥顶圆柱式小型反应腔体结构设计

　　这款锥顶圆柱式反应腔体结构，主要面向小批量实验室级物料反应、小试工艺验证场景设计，可适配常压或低压下的液液混合、气液接触反应工况，也可作为小型蒸馏、萃取单元的核心承载部件使用。从结构设计逻辑来看，下部采用等径直筒段作为主要物料容腔，直筒结构加工难度低，内壁抛光后不易挂壁残留，便于反应完成后的物料排空与腔体清洁，直筒段的外径与高度比例经过适配，既保证了足够的物料盛装容积，也控制了整体占地尺寸，可直接放置于标准实验台架上使用，底部预留的法兰安装边可适配快开卡箍或螺栓连接的底座，方便与加热套、搅拌基座等配套组件对接。上部锥顶结构采用大锥角收敛设计，相比平盖结构可有效减少气相滞留空间，反应过程中产生的气相介质可沿锥面顺利汇聚至顶部出口，

　　避免顶部形成死区造成物料凝结或组分残留，锥顶侧面设置的侧向斜插接口，可作为进料口、测温测压探头安装口或者气相出料口使用，接口的伸出长度经过校核，既保证外部管路连接的操作空间，也避免接口过长伸入腔体内部干扰内部流场。整体壳体采用薄壁不锈钢结构设计，壁厚取值兼顾结构刚性与轻量化需求，在常规低压工况下无需额外加强筋即可满足强度要求，外表面的镜面处理设计不仅提升了耐腐蚀性能，也便于日常使用中观察外表面状态、及时发现渗漏或破损问题。在安装边界上，整体结构无外凸的尖锐棱角，所有焊接位置均做圆弧过渡处理，直筒段的外径尺寸适配常规实验室加热套的内径规格，顶部接口与侧向接口均采用标准管螺纹规格，可直接与通用实验室管路、阀门配件快速连接，

　　无需额外定制转接头。设计过程中对腔体内部的流场走向做了适配性优化，当侧向接口通入气相物料时，气流可沿锥面切向进入腔体，在直筒段形成稳定的旋流效果，提升气液两相的接触效率，无需额外加装导流构件即可实现较好的混合效果；若作为常压反应容器使用，顶部接口可连接冷凝回流装置，锥顶的收敛结构可让上升的蒸汽快速进入冷凝管路，减少蒸汽在腔体顶部的冷凝回流量，提升反应过程的稳定性。
