实验室壁挂式过滤装置三维结构设计

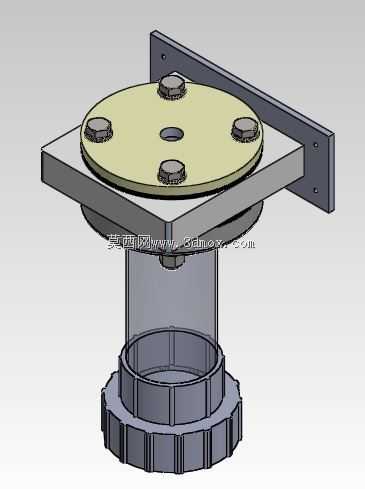

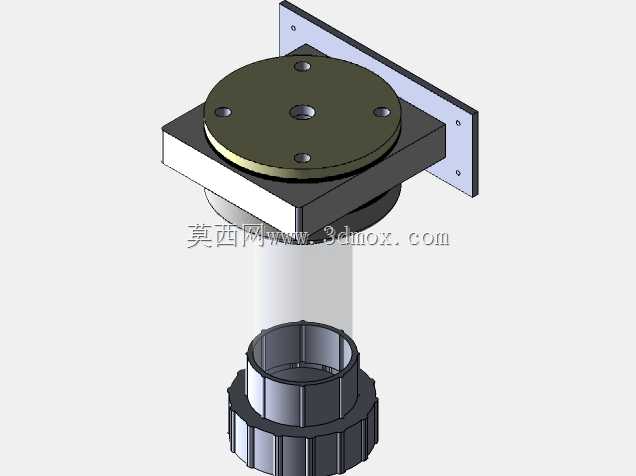

　　该过滤装置主要面向科研实验室的小流量流体过滤场景，适配理化分析、样品前处理等环节的杂质截留需求，可安装在实验台侧边支架或通风橱内壁，不占用台面操作空间，适配常规实验室的管路布局逻辑。整体采用壁挂式安装结构，后侧的L型安装板预留两个通孔安装位，可通过膨胀螺栓或卡箍直接固定在垂直立面，安装板与上部方形承载框架采用一体化折弯结构，保证承载强度的同时减少装配零件数量，降低加工与装配误差。上部的圆形端盖通过四个对称分布的六角螺栓与下方框架压紧密封，端盖中心预留流体入口接口，可对接实验室常用的6mm、8mm外径软管，端盖与过滤腔之间预留密封槽位，可适配O型密封圈实现端面密封，避免流体渗漏。中部的透明过滤腔采用可视化设计，

　　可直接观察内部滤芯的污染程度与流体流动状态，方便实验人员及时判断滤芯更换时机，腔体上下两端分别与上部端盖、下部底座采用螺纹旋合结构，拆卸时无需额外工具，徒手即可拧开更换内部滤芯，适配不同精度的PP熔喷滤芯、烧结滤芯，满足不同实验的过滤精度需求。下部的带防滑棱底座设置流体出口，可对接下游的收集容器或分析仪器进样管路，底座外侧的周向防滑棱可增大拧动时的摩擦力，即使戴丁腈实验手套操作也不会打滑。设计过程中优先考虑实验室操作的便捷性，所有棱角均做R2圆角处理，避免操作时划伤手部，整体安装后突出墙面的距离控制在180mm以内，不会干扰实验台周边的人员走动与其他操作，上部方形框架的边长为120mm，安装孔的中心距为100mm，

　　适配实验室常见的墙面预留安装孔位，无需额外打孔改造即可完成安装。结构上所有承压部件均做等强度设计，过滤腔可承受0.2MPa以内的工作压力，满足实验室常规重力流、低压蠕动泵输送的流体过滤需求，各连接部位的密封结构经过冗余设计，即使长期接触酸碱类实验流体也不会出现渗漏问题，整体结构无卫生死角，拆卸后可完全清洗，避免不同实验样品之间的交叉污染。
