Pentair设备用花键主传动轴结构设计

　　这款主传动轴是针对Pentair系列流体处理设备的动力传递需求开发的核心传动零件，在整套设备的动力链路中承担着将驱动端扭矩稳定输送至执行端的关键作用，其运行状态直接决定整套设备的负载输出稳定性与长期运行可靠性。从实际应用场景来看，这类传动轴多部署在需要持续稳定扭矩输出的流体输送、精密调压类工业设备内部，工作过程中需要承受持续的扭转载荷，同时还要适配设备启停阶段的瞬时冲击载荷，部分工况下还需要兼顾少量的径向偏移补偿需求，避免安装对位误差带来的额外应力集中。

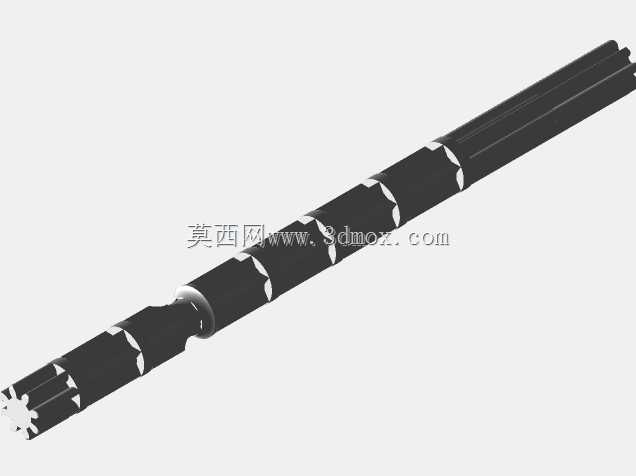

　　从结构设计逻辑来看，轴体整体采用阶梯变径设计，不同轴段的直径匹配对应位置的载荷分布：靠近驱动端的位置采用外花键结构，花键齿形经过参数优化，齿侧配合间隙控制在合理区间，既保证扭矩传递过程中齿面受力均匀，避免局部应力过大导致的齿面磨损，又能补偿安装过程中驱动轴与从动端的微小同轴度误差，减少装配过程中的对位难度。轴身中段设置有多个环形定位槽，这些槽位的位置精度直接决定轴上配套轴承、密封件、限位套的安装位置，槽宽与槽深的公差严格控制在机械传动配合的标准范围内，保证配套零件装配后不会出现轴向窜动，同时避免槽位棱角处的应力集中，所有槽位的棱边都做了微小的倒角处理，消除加工过程中产生的毛刺，也避免装配时刮伤配套密封件的唇口，影响设备的密封性能。

　　轴体的从动端同样采用异形齿形结构，和执行端的连接部件精准啮合，保证动力输出无空程，在设备频繁启停、负载波动的工况下，不会出现啮合间隙过大导致的传动冲击。整个轴体的外形尺寸完全适配Pentair对应型号设备的内部安装腔室，总长度、各轴段直径、定位槽间距、花键参数都严格匹配原有设备的安装边界，替换安装时不需要对设备原有腔体、轴承位、连接位做任何二次加工，可直接完成装配。设计过程中充分考虑了轴类零件的疲劳强度要求，各变径位置都采用圆弧过渡，避免直角台阶带来的应力集中问题，在长期承受交变扭转载荷的工况下，能够有效降低疲劳断裂的风险。

　　从实际功能特性来看，这款传动轴的花键结构相比普通平键连接的轴类零件，拥有更大的接触受力面积，同等轴径下能够传递更大的扭矩，同时对中性更好，在高速运转工况下的动平衡表现更优，不会因为偏心带来额外的振动噪音。轴身的定位结构设计兼顾了装配便利性与运行可靠性，配套的密封件安装位尺寸经过反复校核，能够保证O型圈或者骨架油封装配后有合适的压缩量，既不会因为压缩量过大导致密封件过早磨损，也不会因为压缩量不足出现介质泄漏问题。在设备实际运行过程中，这款传动轴能够在额定负载下长期稳定运行，扭矩传递效率保持在较高水平，不会因为轴体自身的弹性形变导致动力损耗过大，同时轴体的形位公差控制严格，全轴的同轴度、圆跳动参数都满足精密传动的要求，高速运转时不会出现明显的径向跳动，有效延长配套轴承、密封件的使用寿命。

　　建模过程中对轴体的所有配合面都做了精准的参数化建模，花键齿形、定位槽、过渡圆角、端部倒角等细节都完整还原，没有遗漏任何加工特征，结构设计人员可以直接基于该模型开展配套部件的适配设计，也可以用于设备维修替换时的尺寸校核，或者加工工艺的编制参考。针对这类传动件的设计，需要特别注意不同工况下的载荷校核，这款轴的各段直径配比是经过扭矩、弯扭组合载荷计算后确定的，在满足强度要求的前提下尽可能控制轴体自重，减少运转过程中的惯性负载，降低驱动端的动力损耗。同时轴体的表面处理要求也在结构设计中做了隐含考量，配合面的粗糙度要求、非配合面的防护要求都可以通过模型的结构特征对应推导，方便后续加工环节制定合理的工艺路线。
