弹子结构锁芯内部构造三维设计

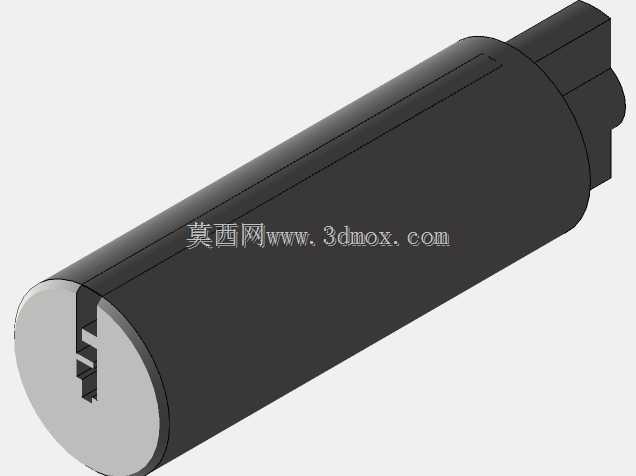

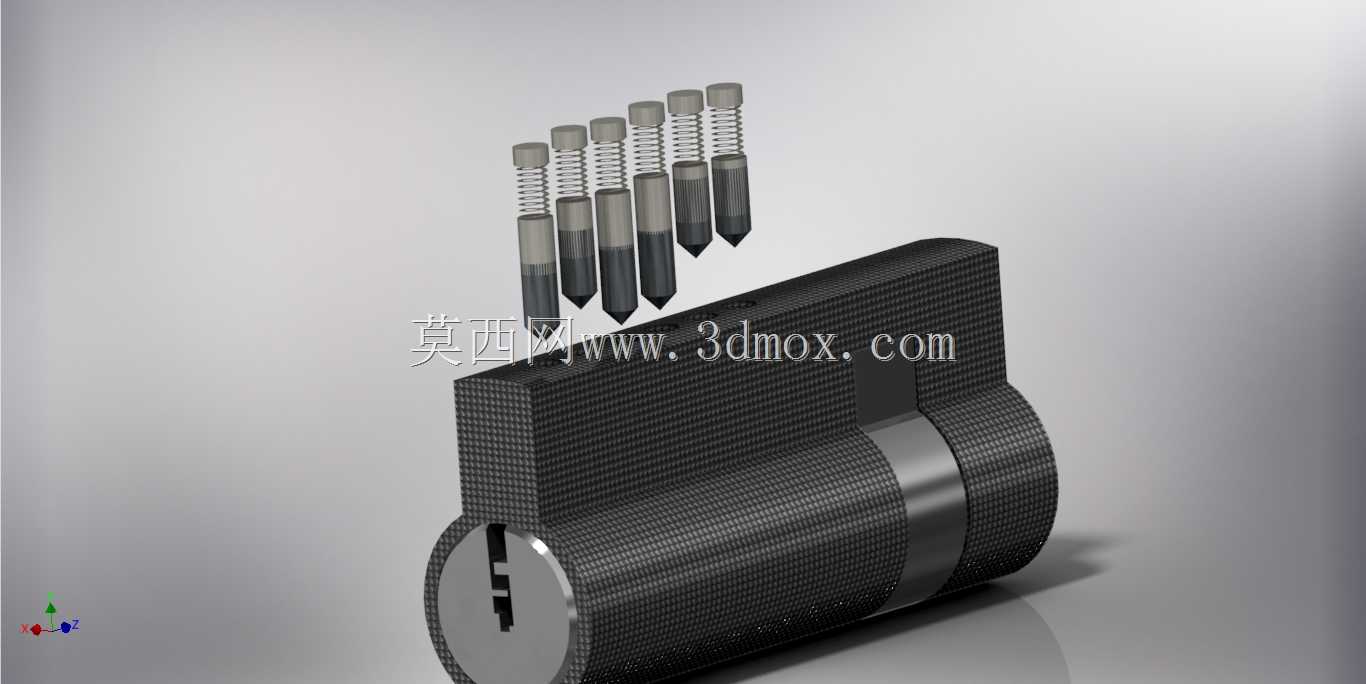

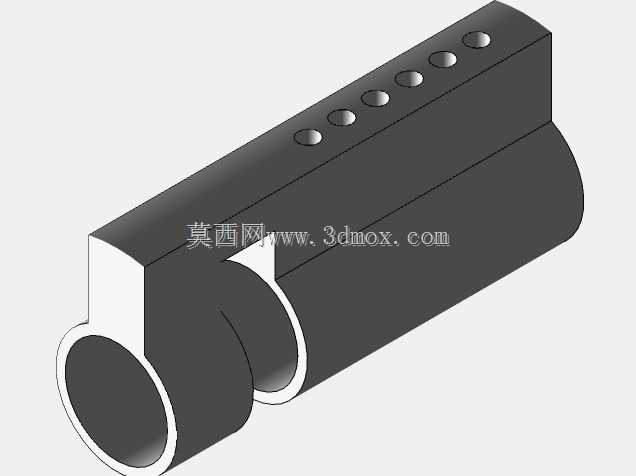

　　日常民用与商用场景中，弹子结构锁芯是机械锁具的核心功能部件，广泛应用于入户门、室内房门、文件柜、储物箱等需要物理锁止的场景，其结构可靠性直接决定锁具的防盗性能与使用寿命。这款锁芯的设计围绕弹子锁的经典工作逻辑展开，将锁芯本体、上下弹子、复位弹簧做了完整的装配还原，清晰呈现了钥匙插入前后各部件的配合状态。从结构设计逻辑来看，锁芯分为外套筒与内转芯两个核心装配部分，外套筒为固定安装基准，内部开有对应数量的垂直弹子孔，内转芯上的弹子孔与外套筒孔位同轴对齐，未插入钥匙时，弹簧推动上弹子卡入内外套筒的接缝位置，阻止内转芯转动，实现锁止功能；当匹配齿形的钥匙插入内转芯的钥匙孔后，钥匙齿面的不同高度会将各位置的下弹子顶推至精准高度，

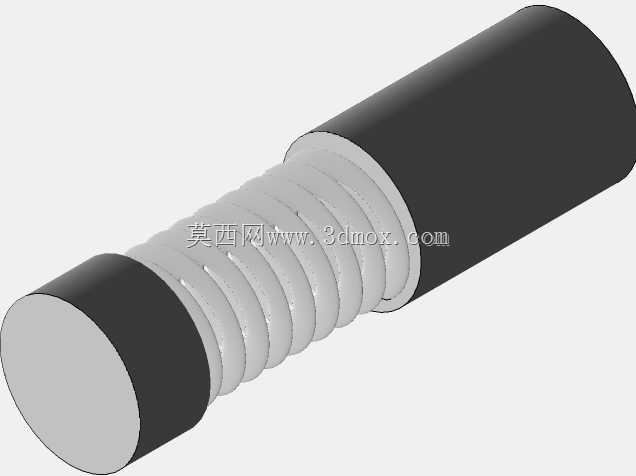

　　让上下弹子的分界面恰好与内外套筒的转动接缝重合，此时内转芯可顺畅转动，完成解锁动作。设计过程中对各部件的配合公差做了合理预留，弹子与弹子孔之间采用间隙配合，保证弹子在孔内可沿轴向灵活滑动，不会出现卡滞问题；复位弹簧的线径、节距与自由长度经过匹配计算，既能够提供足够的弹力让弹子在钥匙拔出后快速复位锁止，又不会因弹力过大导致钥匙插拔阻力过高。从安装边界来看，这款锁芯的外形尺寸适配常规厚度的门扇安装需求，外套筒的圆柱外径符合通用锁具的安装开孔标准，端部的拨片结构可直接对接锁体的传动机构，不需要额外做结构改装即可适配多数常规民用锁体。在细节处理上，弹子的端部做了圆弧导角处理，既可以减少钥匙插拔过程中的磨损，

　　也能避免弹子棱边对钥匙齿面造成刮伤；钥匙孔的入口处做了导向锥面，方便使用者快速对准插入钥匙；锁芯外壳表面做了防滑纹理设计，既可以提升安装时的握持摩擦力，也能在一定程度上提升锁芯的防钻性能。整个模型完整还原了弹子锁芯的装配关系与运动逻辑，可用于锁具结构原理演示、五金配件设计参考以及相关教学场景使用，各部件的尺寸比例均参照实际量产锁具的参数设定，具备实际的结构参考价值。
