70mm行程铝制车身弹簧插销锁具

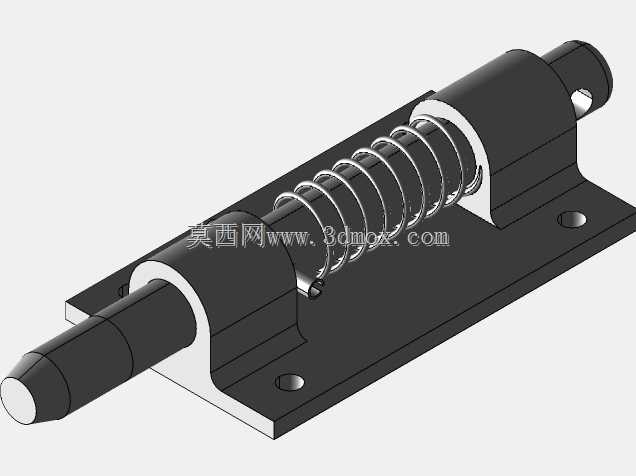

　　这款弹簧锁件常被应用在专用车辆车身舱门、小型设备检修门、工业机柜侧门的快开锁紧场景中，核心作用是依靠弹簧预紧力实现插销的自动回弹锁止，避免设备运行过程中因振动、外力碰撞导致门体意外开启，相比普通无弹簧插销，它不需要额外配置锁扣卡位，插销伸出后即可靠轴向顶紧力实现限位，操作时只需拉动端部销头压缩弹簧即可解锁，松手后自动复位锁止，单手即可完成开合操作，适配需要频繁启闭的检修位场景。从结构设计来看，整体采用带安装底板的一体式布局，底板上预留两个沉头安装孔，可直接通过螺栓固定在门框或设备安装面上，不需要额外设计焊接支架，安装时的定位公差容忍度较高，两个安装孔的孔距适配常规30-50mm的安装边距，不会出现孔位干涉的问题。

　　锁体的核心伸缩销采用阶梯轴结构，前端做倒角导向处理，即使门体与门框存在1-2mm的对位偏差，销头也能顺利滑入对应锁孔，不会出现卡滞无法锁止的情况；中间段套设的圆柱压缩弹簧经过预压设计，安装完成后弹簧始终处于压缩状态，提供稳定的轴向顶推力，避免长期使用后弹簧弹力衰减导致锁止失效；销体尾部做限位台阶，防止弹簧将销体完全顶出锁套，同时锁套与底板采用一体式铣削成型结构，相比焊接组装的结构，整体刚性更强，能承受更大的侧向冲击力，不会因为外力撞击出现锁套变形、销体卡涩的问题。整体有效锁止行程为70mm，伸出锁套的有效插合长度足够适配带密封胶条的舱门结构，即使胶条存在3-5mm的压缩量，销头依然能有足够的插入深度保证锁止可靠性；

　　锁体的外形轮廓做了圆角处理，没有尖锐外凸棱角，安装在人员经常通行的设备旁也不会造成剐蹭伤害。在建模过程中，所有配合面都按照实际装配公差预留了间隙，销体与锁套的滑动配合间隙控制在0.1-0.2mm之间，既保证滑动顺畅，又不会出现径向晃动量过大的问题；弹簧的建模参数完全匹配实际线径、节距、自由长度参数，可直接用于后续的运动仿真，验证弹簧压缩过程中是否会出现并圈、蹭到锁套内壁的问题；安装孔的沉头深度也按照常用内六角螺栓的头部尺寸设计，安装后螺栓头部不会突出底板表面，保证安装面贴合平整。这类弹簧锁在实际选型时，除了关注行程参数，还要确认安装底板的固定孔位是否匹配现场安装面的预留孔位，同时要根据门体的振动量级确认弹簧预紧力是否足够，避免振动环境下销体自行回缩解锁。
