PCB焊接助焊剂自动定量加料装置

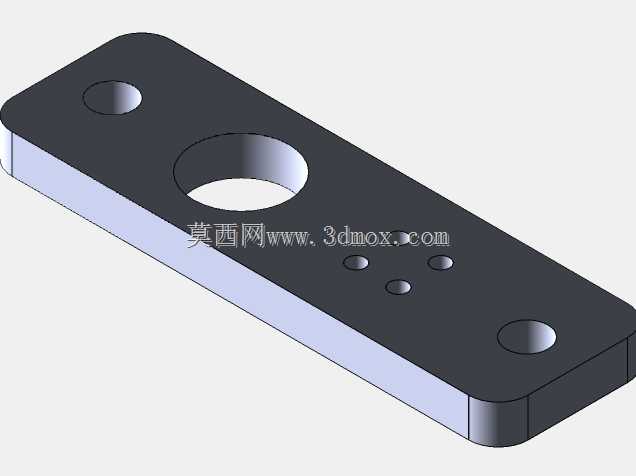

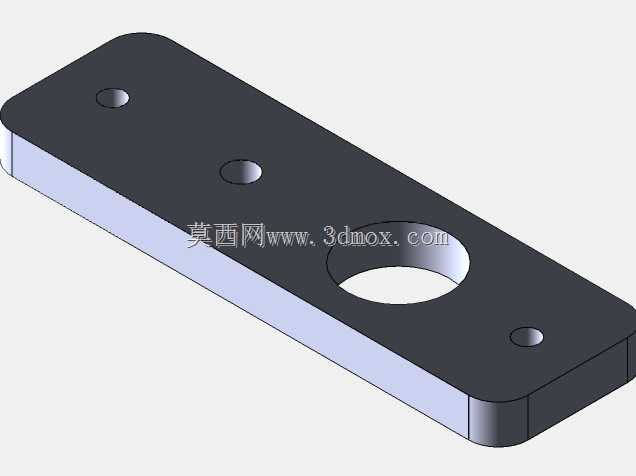

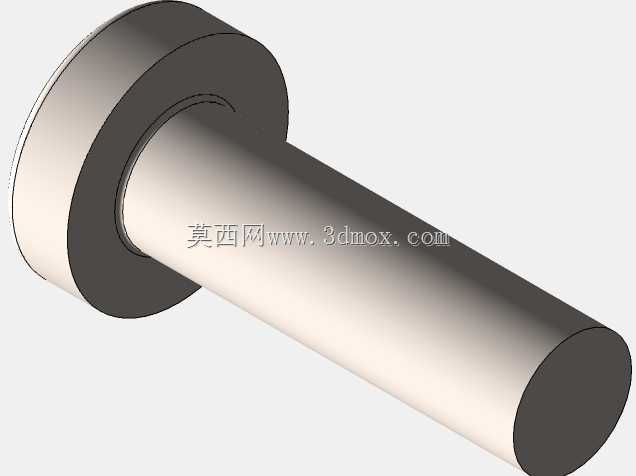

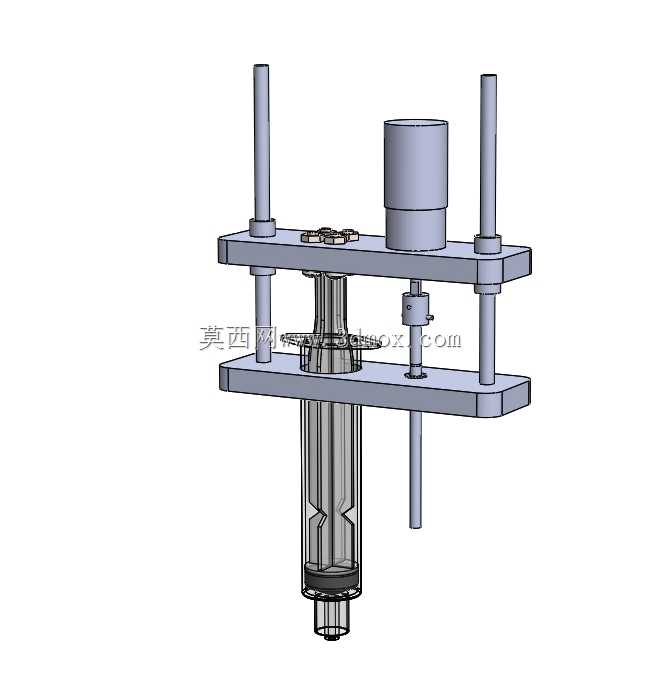

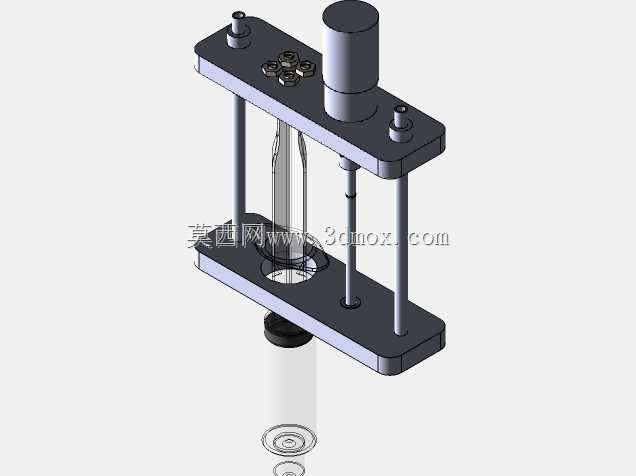

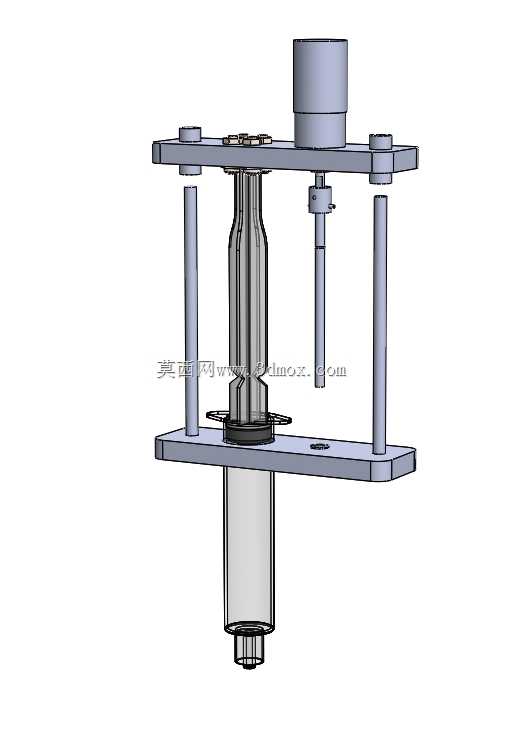

　　在PCB板批量波峰焊、手工浸焊以及选择性焊接的生产工位上，助焊剂的涂布均匀性与供给稳定性直接决定焊点的润湿性质量，传统人工加注助焊剂的操作不仅容易出现涂布量波动导致的虚焊、漏焊问题，还会因助焊剂外溢造成工位污染、耗材浪费，这款助焊剂加料装置正是针对这类产线痛点设计的专用供料机构。从结构布局来看，装置采用双导柱立式支撑框架，上下两层安装板通过导柱套实现精准的滑动导向，上层安装板预留了储料筒体的安装定位孔，储料筒采用直筒式腔体设计，腔体下端通过锥面过渡连接出料通道，可避免助焊剂残留挂壁，减少长期使用后的管路堵塞风险。驱动部分采用直线下压式送料逻辑，中间的推杆组件穿过下层安装板的导向孔，下端直接对接涂布工位的出料嘴，

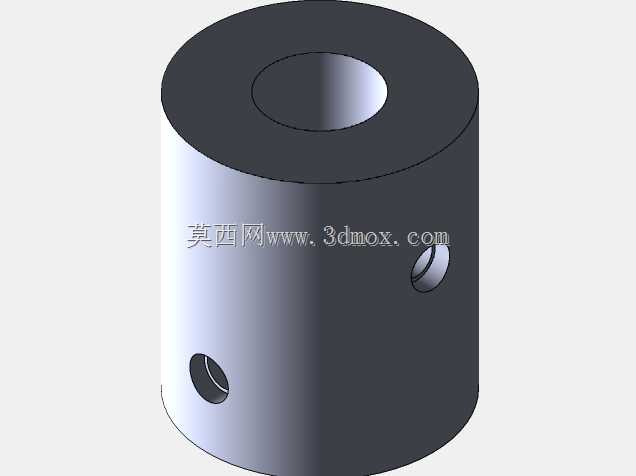

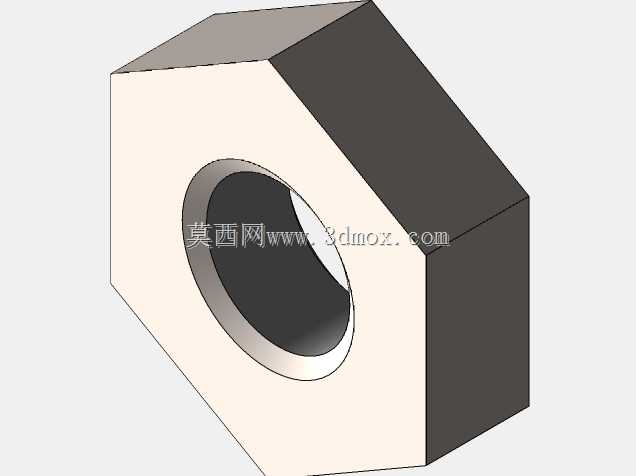

　　推杆与安装板之间设置了耐磨导向套，既可以保证下压行程的同轴度，也能避免长期往复运动造成的安装板磨损。装置的行程调节通过导柱上的锁紧螺母实现，可根据不同PCB板的焊接工艺要求，调整上下安装板的间距，进而控制推杆的下压行程，匹配0.1ml到5ml区间内的不同单次加料量需求，调整完成后通过双螺母锁死即可固定行程，无需额外的复杂标定操作。从安装边界来看，装置整体的横向安装尺寸控制在200mm以内，纵向占用空间不超过180mm，整体高度可根据导柱的伸出长度在250mm到350mm区间调整，既可以直接通过下层安装板的四个安装孔固定在焊接设备的机架上，也可以搭配独立支架安装在手工焊接工位旁，不需要对原有焊接设备做大规模改造，适配现有多数波峰焊、

　　浸焊设备的助焊剂供给工位改造需求。装置的管路接口预留了标准快插接头位置，可直接对接工厂现有的助焊剂集中供料管路，也可以直接使用自带的储料筒进行小批量生产供料，储料筒的上端设置了密封端盖，可减少助焊剂的挥发损耗，同时避免车间内的粉尘、杂物落入料筒污染助焊剂。在实际使用场景中，这款加料装置可搭配光电传感器实现自动触发，当PCB板到达涂布工位时，传感器触发推杆下压，定量将助焊剂输送到涂布位置，整个动作周期可控制在0.5秒以内，不会拖慢整条焊接产线的生产节拍，相比传统的人工刷涂、滴注方式，助焊剂的用量可降低30%以上，同时焊点的不良率可控制在千分之二以内。设计过程中充分考虑了助焊剂的腐蚀性问题，

　　所有与助焊剂接触的部件均采用耐腐蚀的工程塑料或不锈钢材质，导柱表面做了硬铬处理，避免长期接触助焊剂挥发气体出现锈蚀卡滞，导向套采用自润滑材质，日常使用不需要频繁加注润滑油，维护周期可延长到半年以上。装置的侧方预留了触发开关的安装位，既可以安装气动电磁阀实现气动驱动，也可以替换为伺服电缸实现更高精度的加料量控制，用户可根据自身车间的动力配置情况灵活选择驱动方式，不需要重新加工主体安装框架。从结构的受力角度来看，双导柱的对称布局可抵消推杆下压过程中的侧向力，避免长期单侧受力导致的导柱变形、推杆卡滞问题，上下两层安装板之间设置了限位柱，可防止推杆超行程下压损坏出料嘴或下方的PCB板，提升设备运行的安全性。对于小批量多品种的电子组装车间来说，这款装置的拆装十分便捷，储料筒可快速拆卸更换，切换不同类型助焊剂时只需要更换储料筒和出料通道部件，不需要对整个装置进行彻底清洗，可大幅缩短产线换型的准备时间。
