齿轮箱壳体局部结构三维设计

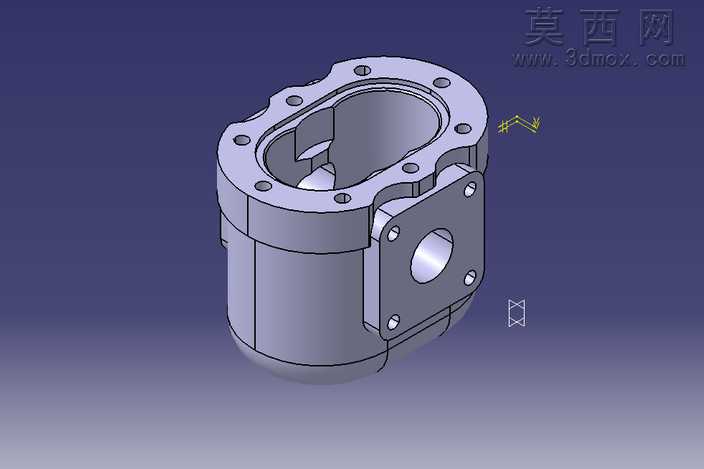

本作品为齿轮箱的局部壳体结构三维建模成果，建模过程依托专业三维设计软件完成，全程遵循机械设计的公差配合与装配逻辑规范。建模初期先梳理齿轮箱壳体的功能需求：作为齿轮传动组件的承载防护结构，需要兼顾内部齿轮副的安装空间预留、外部连接件的装配定位、壳体自身的结构强度与轻量化平衡。首先绘制壳体的主体截面草图，以回转类基础特征生成主体筒状结构，针对上端面的法兰连接区域，通过阵列特征完成周向均布的螺栓孔设计，每个孔位的孔径、孔深、沉台尺寸都严格匹配对应螺栓的装配参数，保证连接时的贴合精度。侧面的安装凸台采用拉伸加筋特征构建，凸台上的连接孔位按照定位公差要求排布，凸台与主体壳体的衔接处做了圆角过渡处理，既消除应力集中隐患，也优化了铸造加工的工艺性。壳体内部的型腔结构通过切除特征生成，型腔轮廓完全适配内部齿轮的回转半径，预留出足够的润滑介质存储空间，同时在型腔内壁设计了局部加强筋，在不增加整体壁厚的前提下提升壳体的抗变形能力。建模过程中对所有边角做了工艺性倒角处理，避免锐边带来的装配划伤与应力集中问题，不同结构的衔接处都做了曲率连续的过渡处理，让整体结构的力学性能更稳定。材质渲染阶段，为壳体赋予了常用的铸造铝合金材质，调整材质的粗糙度、金属度参数还原真实铸件的哑光金属质感，场景采用柔和的侧方打光，清晰呈现壳体的结构层次与细节特征，方便直观查看各个安装位的结构形态与位置关系。整个建模过程完全参数化，所有尺寸都关联到设计参数表，后续如果需要调整壳体规格、适配不同参数的齿轮组件，只需要修改对应参数即可快速完成模型更新，大幅提升后续设计迭代的效率。
