带加强筋结构的管道连接法兰组件

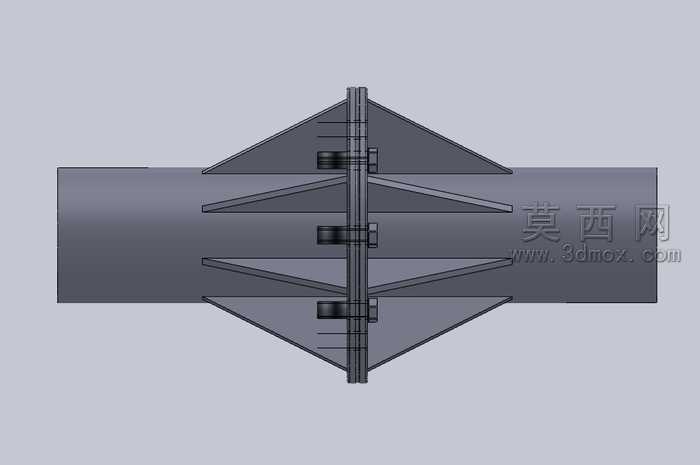

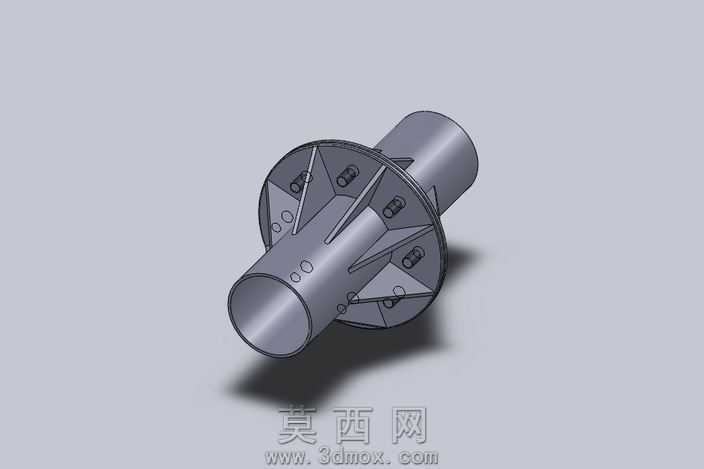

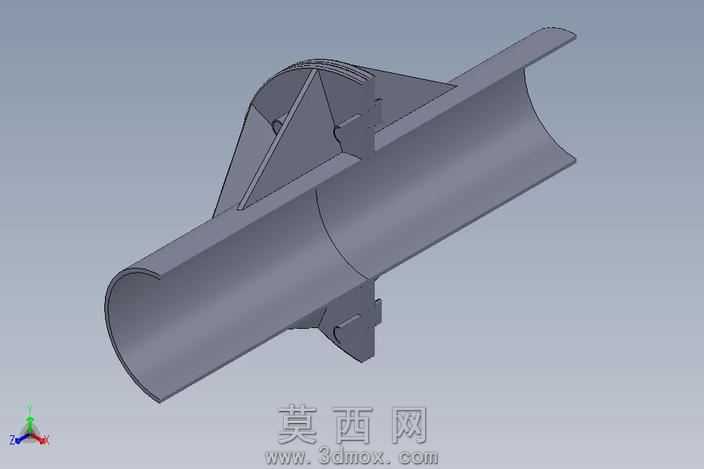

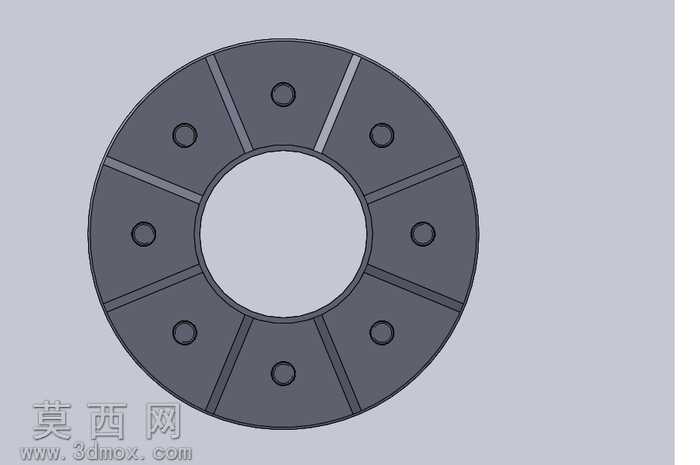

本作品为管道连接用法兰组件三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计规范，从基础草图绘制开始，先分别构建两端对接的圆柱管道基体，通过拉伸凸台命令生成等径管身，保证管体内壁光滑无冗余结构，适配流体输送的通径要求。法兰盘部分以管身轴线为中心，绘制圆形轮廓后拉伸成型，盘面上均匀分布螺栓安装孔，孔位采用圆周阵列命令生成，确保各孔的位置度公差符合装配要求，可与配对法兰实现精准对接。为提升法兰与管身的连接强度，在法兰盘与管身的衔接位置设计了三角形加强筋结构，加强筋同样采用圆周阵列方式均匀排布，筋板厚度与倒角参数经过合理设置，既可以有效分散管道运行时的轴向与径向载荷，避免应力集中导致的连接部位变形，也不会过度增加整体结构重量。模型完成后添加了金属材质外观，模拟碳钢构件的哑光金属质感，通过渲染功能调整光影角度，清晰展现各部分的结构细节：管身表面的定位标记点、法兰盘的螺栓孔倒角、加强筋与管身的过渡圆角都得到清晰呈现。设计过程中充分考虑了实际装配需求，各部件的配合公差预留合理，既可以作为管路设计的标准连接件调用，也可用于教学演示法兰连接的结构原理，模型结构完整无破面，各特征参数可编辑调整，方便根据实际管路通径、压力等级修改对应尺寸，适配不同工况的管道连接使用需求。
