双建模法直柄麻花钻孔加工刀具

在机械加工的孔加工工序里，直柄麻花钻是普及率最高的切削刀具之一，从普通台式钻床的单件修配作业，到立式加工中心的批量零件生产，再到钳工现场的手工配钻场景，都能见到这类刀具的应用。不同于专用的深孔钻、扩孔钻、铰刀，麻花钻的适用场景覆盖了从毛坯粗开孔到半精扩孔的多数工序，不管是普通碳素结构钢、铝合金型材的钻孔，还是铜件、工程塑料的切削加工，只要匹配对应刃口角度与切削参数，都能完成稳定的孔加工作业。

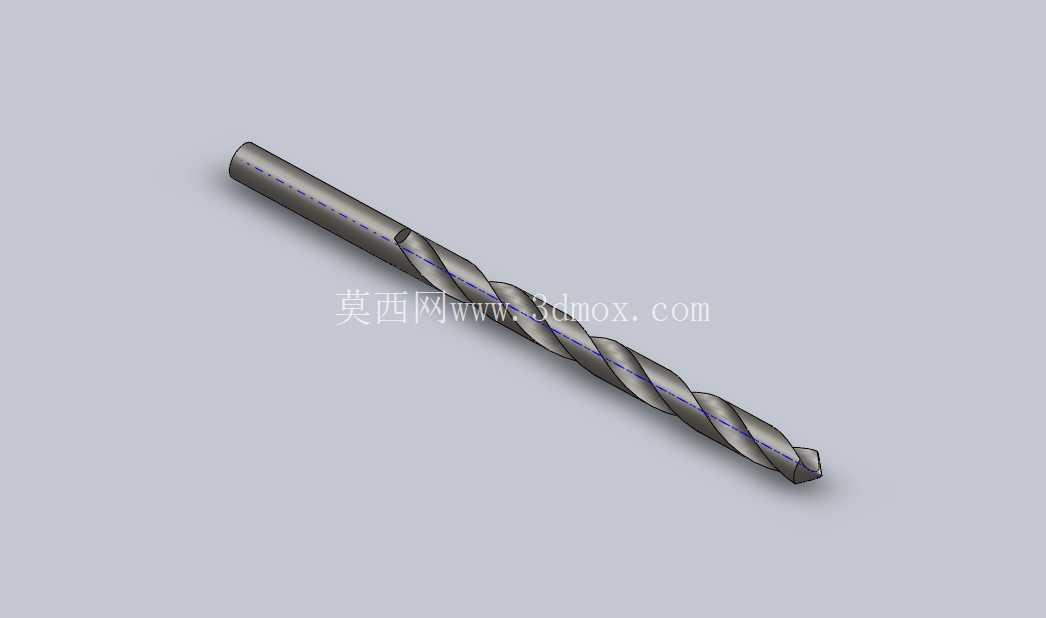

这款刀具的设计围绕两种不同的建模逻辑展开，一种是基于切削刃螺旋扫掠的参数化建模思路，另一种是基于实体布尔运算的特征切除建模思路，两种建模方式最终得到的刀具实体几何参数完全一致，但建模过程的逻辑差异能帮助建模学习者理解刀具几何特征的构成逻辑。从结构上看，刀具整体分为切削工作段与直柄装夹段两部分，直柄段为等直径圆柱结构，直径与工作段的钻芯外接圆直径保持一致，装夹时可直接适配标准钻夹头的装夹范围，不需要额外配置变径套，装夹边界与普通直柄刀具完全通用，可直接替换同直径规格的其他直柄钻具，不需要调整设备的装夹行程与同轴度参数。

切削工作段的两条螺旋排屑槽为等导程设计，螺旋角选取通用加工的标准角度，既保证切屑能顺着螺旋槽顺畅排出，避免切屑堵塞在孔内造成钻头崩刃或孔壁划伤，也能保证切削刃的强度足够，不会因为螺旋角过大导致刃口刚性不足。钻尖部分采用标准的顶角设计，横刃经过几何修磨的特征还原，实际加工时能减少轴向进给力，避免钻孔初期的钻头滑移，保证孔位的定位精度。两条主切削刃对称分布在钻尖两侧，刃口的后角做了合理的参数设置，既减少切削过程中刃口与工件已加工表面的摩擦，也能保证刃口的抗冲击性能，在断续切削的场景下也不容易出现崩刃问题。

从安装边界来看，这款直柄麻花钻的柄部直径公差符合标准钻夹头的装夹公差要求，装夹时只要保证柄部伸入夹头的长度达到夹持安全要求，就能保证高速旋转时的同轴度，不会出现偏摆导致的孔径超差问题。刀具的总长度设计兼顾了常规钻孔深度的需求，工作段的长度足够覆盖常见的板材、型材钻孔深度，不需要频繁接长钻杆就能完成多数常规孔的加工。排屑槽的表面光滑度特征在建模时做了还原，实际生产中光滑的槽壁能减少切屑排出时的阻力，避免切屑卡在槽内造成切削力骤增，有效降低钻头折断的风险。

在实际生产应用中，这类钻头既可以用于普通钻床的粗加工工序，完成毛坯件的定位孔、穿丝孔、螺栓过孔的加工，也可以用于数控加工中心的工序前期预钻孔，为后续的铰孔、镗孔工序预留合适的加工余量。两种建模方法的设计思路，也能为后续的刀具参数化设计提供参考，通过调整螺旋角、顶角、钻芯厚度、排屑槽宽度等参数，就能快速衍生出适配不同加工材料、不同加工场景的专用钻头模型，不需要从零开始重构模型，能大幅提升刀具类模型的建模效率。建模过程中对刃口、排屑槽、装夹柄部的几何特征做了无简化的还原，能直接用于加工仿真、刀具装配干涉检查、工艺排布验证等场景，不需要额外补充几何特征细节。
