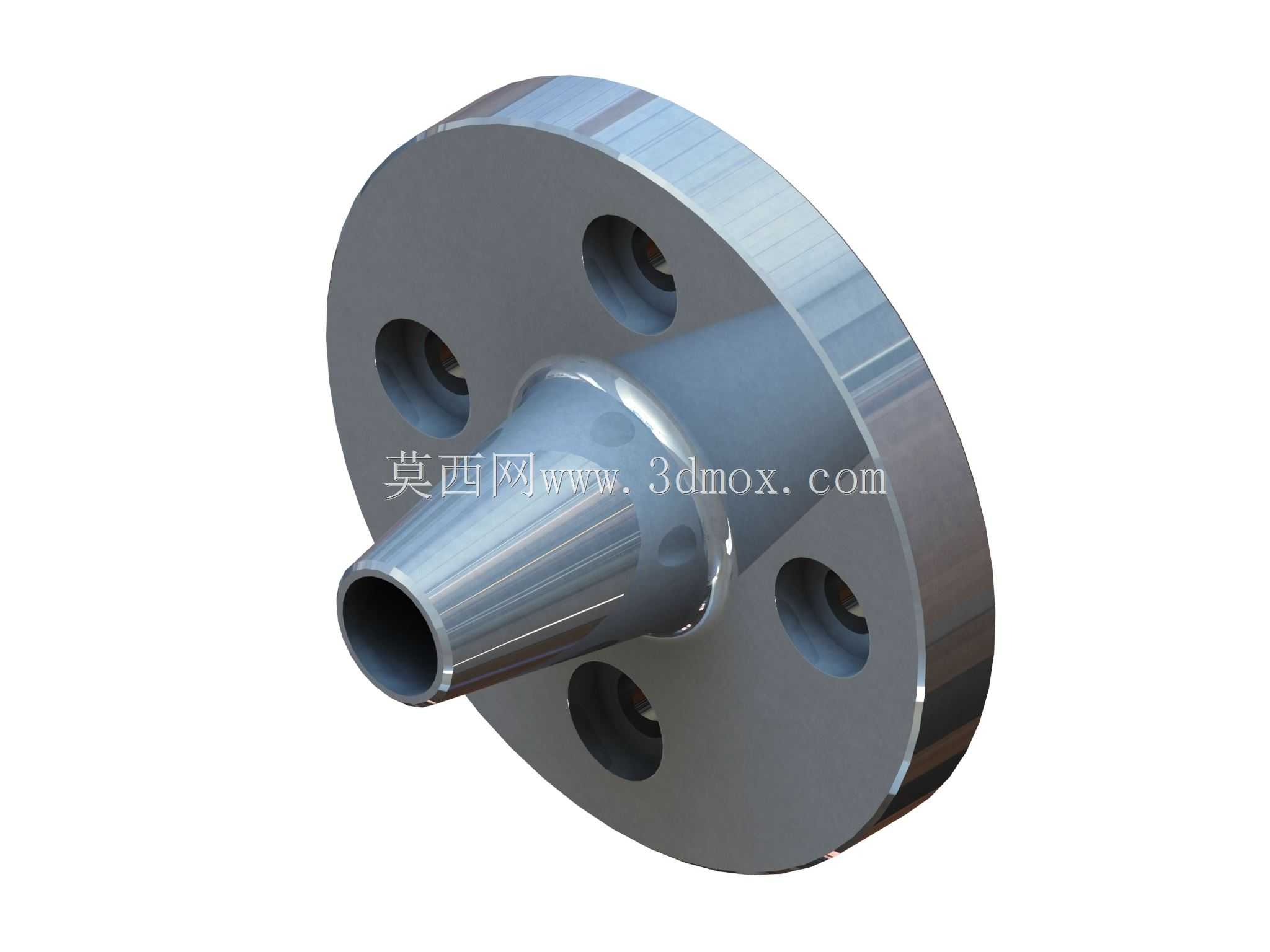

AISI304带颈对焊长颈法兰结构

　　这款长颈对焊法兰采用AISI304奥氏体不锈钢材质打造，核心应用于中高压、耐腐蚀工况的工业管道系统连接场景，常见于化工流体输送、食品级洁净管路、市政给排水高压段、蒸汽供热管网等对连接密封性、材质耐蚀性有较高要求的管路布设场景中。从结构设计逻辑来看，长颈段的锥形过渡结构是整个零件的核心设计要点，区别于平焊法兰的短颈结构，该锥形长颈能够将管道端部的应力沿锥面平缓传导至法兰盘本体，大幅降低法兰与管道焊接位置的应力集中系数，在管路存在压力波动、温度形变的工况下，能有效避免焊口位置出现疲劳开裂的问题。法兰盘端面上均匀布设的螺栓通孔，采用等节距圆周排布设计，安装时可通过对称拧紧螺栓的方式，让法兰盘与配套密封垫片之间形成均匀的面压，

　　保障连接位置的密封性能，避免介质渗漏。长颈段的内径与对接管道的外径采用公差匹配设计，焊接时可实现管道与法兰颈的对接熔焊，焊缝为全熔透对接焊缝，相比平焊法兰的角接焊缝，焊接强度更高，承压能力更强，能够适配更高等级的管路压力工况。从安装边界来看，法兰盘的外径尺寸决定了安装时所需预留的操作空间，螺栓孔的中心圆直径需与配套管线的配对法兰参数完全匹配，长颈段的长度预留了足够的焊后探伤操作空间，方便现场施工时完成焊缝的射线或超声检测作业。材质选用AISI304不锈钢，使其能够耐受常规弱酸、弱碱介质的腐蚀，同时在洁净管路场景中不会析出有害杂质，满足食品、医药行业的管路卫生要求。整个法兰的加工面粗糙度有明确控制，

　　法兰密封面的平面度公差需满足密封要求，避免因密封面平面度不足导致垫片压合不均出现渗漏。在三维建模过程中，对锥形长颈的过渡圆角、螺栓孔的倒角、法兰盘边缘的去毛刺结构都做了完整还原，能够直接用于管路排布的干涉校验、预制加工的图纸输出，也可作为管路系统应力仿真分析的基础模型使用，帮助设计人员提前核验法兰安装位置的空间余量、螺栓拆装的操作空间是否充足，避免现场安装时出现干涉问题。
