带均布安装孔的圆形法兰端盖结构设计

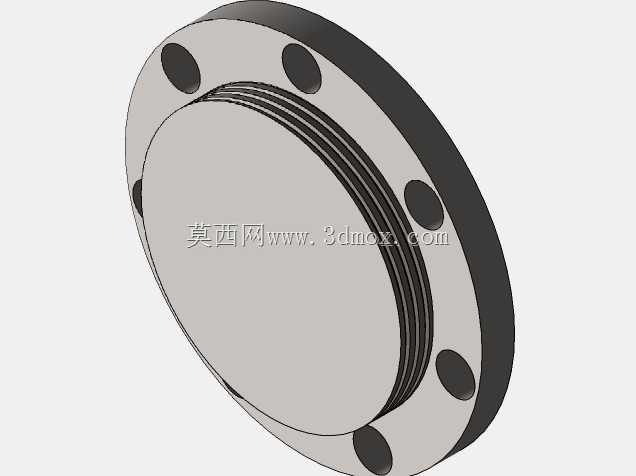

　　这款圆形法兰端盖结构，主要应用在管路系统、压力容器、传动箱体的端部密封场景，日常在液压泵站阀块端面、减速机输出轴端封盖、给排水管路盲端封堵、气动回路终端密封等工况中都能见到这类结构的身影，核心作用是实现腔体端部的刚性封堵，同时兼顾密封承压、外部杂质阻隔、内部介质防泄漏的功能，部分同结构改型还会在端面预留传感器安装位，适配腔体内部压力、温度参数的检测需求。从结构设计逻辑来看，整体采用圆盘式对称布局，主体分为密封配合段、法兰安装段两个核心功能区：靠近腔体一侧的圆柱段设计有多道环形密封槽，槽体的宽度、深度、间距按照常用O型密封圈、矩形橡胶密封圈的标准尺寸公差设计，装配时密封圈嵌入槽内，与腔体的内壁圆柱面形成过盈配合，能在0-1.

　　6MPa的常规工作压力下实现可靠静密封，避免内部流体、润滑介质泄漏，同时阻挡外部粉尘、水汽进入腔体内部，保护内部传动件、电子元件的工作环境。外侧的法兰盘沿圆周方向均布了8个圆形沉头安装孔，孔位的分度圆直径、孔径尺寸按照对应通径的法兰连接标准匹配，安装时螺栓穿过沉孔与腔体端面的螺纹孔锁紧，沉孔结构可以让螺栓头部完全没入法兰盘端面，不会突出安装平面，避免和周边其他零部件产生干涉，同时均布的孔位能让锁紧力均匀分布在整个密封面上，不会出现局部压紧力不足导致的密封失效问题。法兰盘的外边缘做了小尺寸的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员，也能在对接安装时起到导向作用，让端盖更快对准腔体的安装止口，提升装配效率。

　　从安装边界尺寸来看，这类端盖的外径尺寸比对应安装腔体的止口外径大20-30mm，预留足够的螺栓安装操作空间，密封配合段的长度根据腔体壁厚调整，一般比腔体壁厚小2-3mm，避免装配时端盖伸入腔体过长和内部运动部件产生碰撞，整体厚度根据承压等级计算，常规常压工况下厚度取8-12mm即可满足刚性要求，高压工况下可适当增加厚度并在端盖内侧增设加强筋结构，避免承压后出现变形翘曲。在实际建模过程中，这类结构优先采用旋转凸台命令生成主体基础轮廓，再通过圆周阵列命令快速生成均布的安装孔和密封槽，对称结构的设计能大幅减少建模时的特征数量，后续改型时只需要调整旋转轮廓的尺寸参数，就能快速适配不同通径、不同压力等级的安装需求，不需要重新搭建整体特征树。

　　实际选型使用时，需要先确认对接腔体的止口内径、安装孔分度圆直径、螺栓规格这几个核心安装尺寸，再根据工作介质的特性选择对应的端盖材质，常规水、液压油介质采用普通碳钢表面镀锌处理即可，腐蚀介质工况可选用304或316不锈钢材质，食品级场景则需要采用符合卫生标准的聚丙烯或316L不锈钢材质，密封槽的尺寸也要根据所选密封圈的压缩量做适配调整，保证密封压缩率在15%-25%的合理区间，压缩量过小容易出现泄漏，压缩量过大则会加速密封圈老化，缩短使用寿命。这类端盖结构的加工工艺也比较成熟，小批量生产时可采用圆钢直接车削加工，大批量生产则可以采用模锻成型后再精加工密封面和安装孔，能有效降低生产成本，加工时需要重点保证密封配合面的表面粗糙度达到Ra1.6以下，安装孔的位置度公差控制在Φ0.1mm以内，避免安装时出现螺栓无法穿入、密封面贴合不严的问题。
