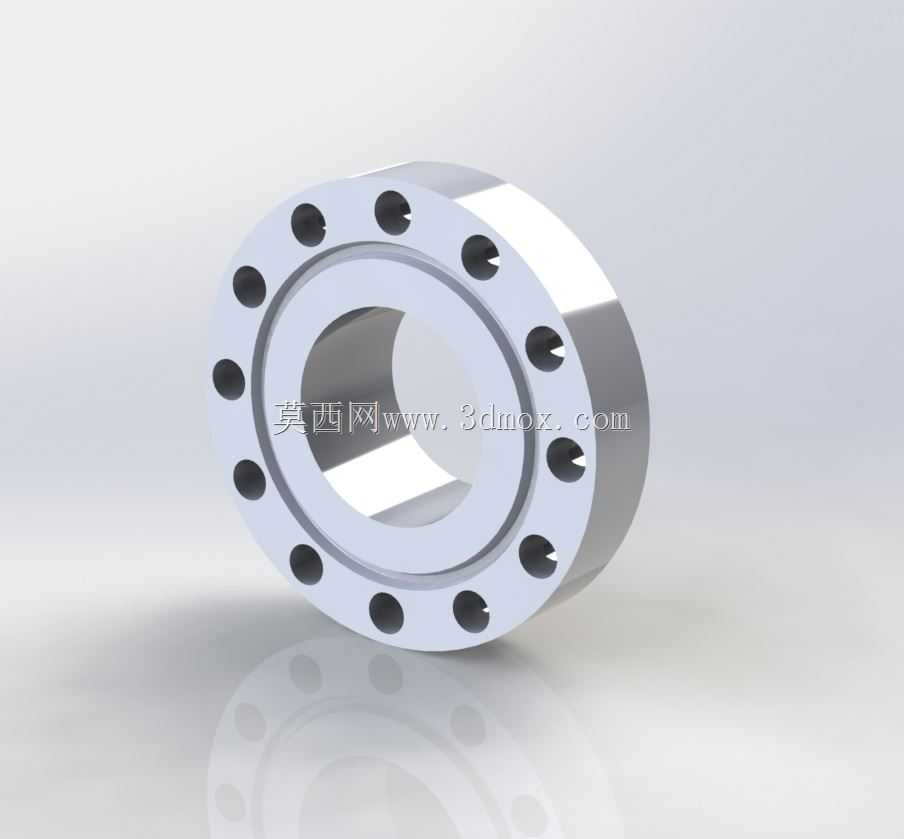

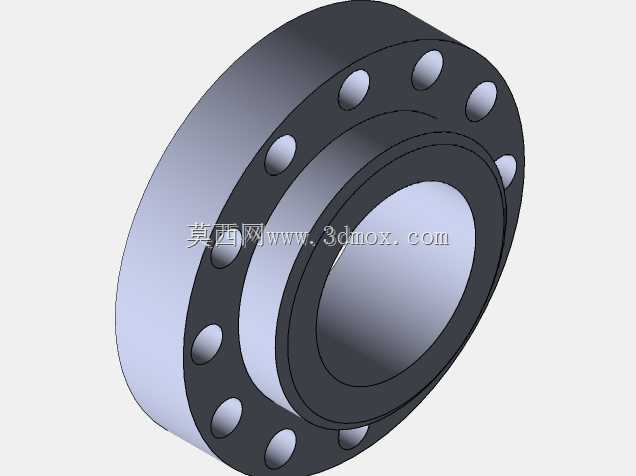

带定位孔圆形凸台连接法兰结构

　　在液压管路、气动传输系统以及中低压工业管道的布设场景里，这类带周向均布安装孔的凸台法兰是管路对接环节最常用的静密封连接件之一，区别于平焊法兰的薄型结构，这款法兰采用单侧加厚凸台的结构设计，凸台部分可直接嵌入对接管道的内壁或配套法兰的止口内，在安装时能自动完成径向定位，不需要额外加装定位销就能保证两端管路的同轴度，大幅降低现场安装时的对位难度，尤其适合管路排布密集、操作空间狭小的设备内部管路装配场景。从结构细节来看，法兰盘本体采用一体化锻坯加工的结构逻辑，中心通孔为等径直孔设计，可根据实际输送介质的通径需求匹配对应孔径，孔壁粗糙度控制在Ra1.6以内，减少介质流经时的阻力损失，也避免杂质在孔壁台阶处积存。

　　周向排布的12个安装沉孔采用等角度均分设计，每个沉孔的锪平深度统一，可容纳内六角螺栓或六角头螺栓的头部，安装后螺栓头部不会突出法兰端面，避免和周边相邻的管路、结构件产生干涉，沉孔的位置度公差控制在±0.1mm范围内，保证和配对法兰的孔位完全对齐，不会出现螺栓强行穿入导致的附加应力，长期运行下也不会因为应力集中出现密封面渗漏的问题。法兰的密封面采用突面结构，密封面的平面度公差控制在0.05mm以内，表面粗糙度达到Ra0.8，安装时搭配对应压力等级的非金属垫片或金属缠绕垫片，依靠螺栓的预紧力让垫片产生均匀的弹性变形，填满密封面的微观不平度，可承受1.6MPa-4.0MPa区间的工作压力，适配水、液压油、压缩空气、

　　低压蒸汽等多种常规工业介质的输送场景。在安装边界的设计考量上，这款法兰的凸台高度经过匹配计算，凸台外径和对接管道的内径采用H7/h6的间隙配合，插入深度为10mm左右，既可以起到安装定位的作用，又不会因为插入过深导致管道内流道出现台阶，影响介质的流动状态。法兰盘的外圆边缘做了C1的倒角处理，避免加工和安装过程中锋利的边缘划伤操作人员，也减少搬运过程中磕碰导致的密封面损伤。在实际选型应用中，这类法兰常被用在液压站的出油口对接、空压机的输气管路连接、水处理设备的管路对接等场景，相比对夹式法兰，它的整体刚性更好，在管路存在轻微振动的工况下，螺栓不容易出现松动，密封可靠性更高；相比高颈对焊法兰，它的加工成本更低，安装时不需要复杂的焊接工序，

　　只需要和管道端部采用角焊缝连接或者直接和预制的法兰接头对接即可，适合批量应用在非高温高压的常规工业管路系统中。建模过程中，这类零件需要重点关注安装孔的位置度、密封面的平面度以及凸台和中心孔的同轴度公差，在三维装配时需要提前预留螺栓的安装操作空间，保证螺栓可以从侧面顺利穿入沉孔并完成拧紧操作，同时要校核法兰和周边部件的最小安全间隙，避免设备运行过程中法兰和相邻运动部件产生摩擦碰撞。另外在设计时还需要考虑法兰的厚度匹配，根据对应的公称压力等级计算法兰盘的最小厚度，保证在螺栓预紧力和工作内压的共同作用下，法兰盘不会出现翘曲变形，导致密封面比压不均匀出现渗漏，周向螺栓的间距也经过合理排布，保证密封面的压紧力分布均匀，不会出现局部压紧力不足的区域。
