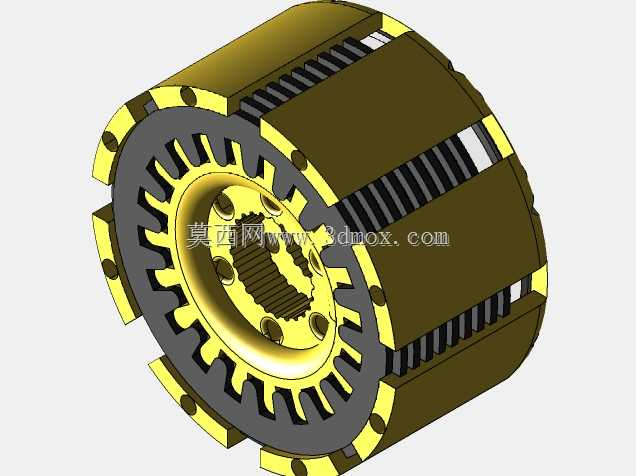

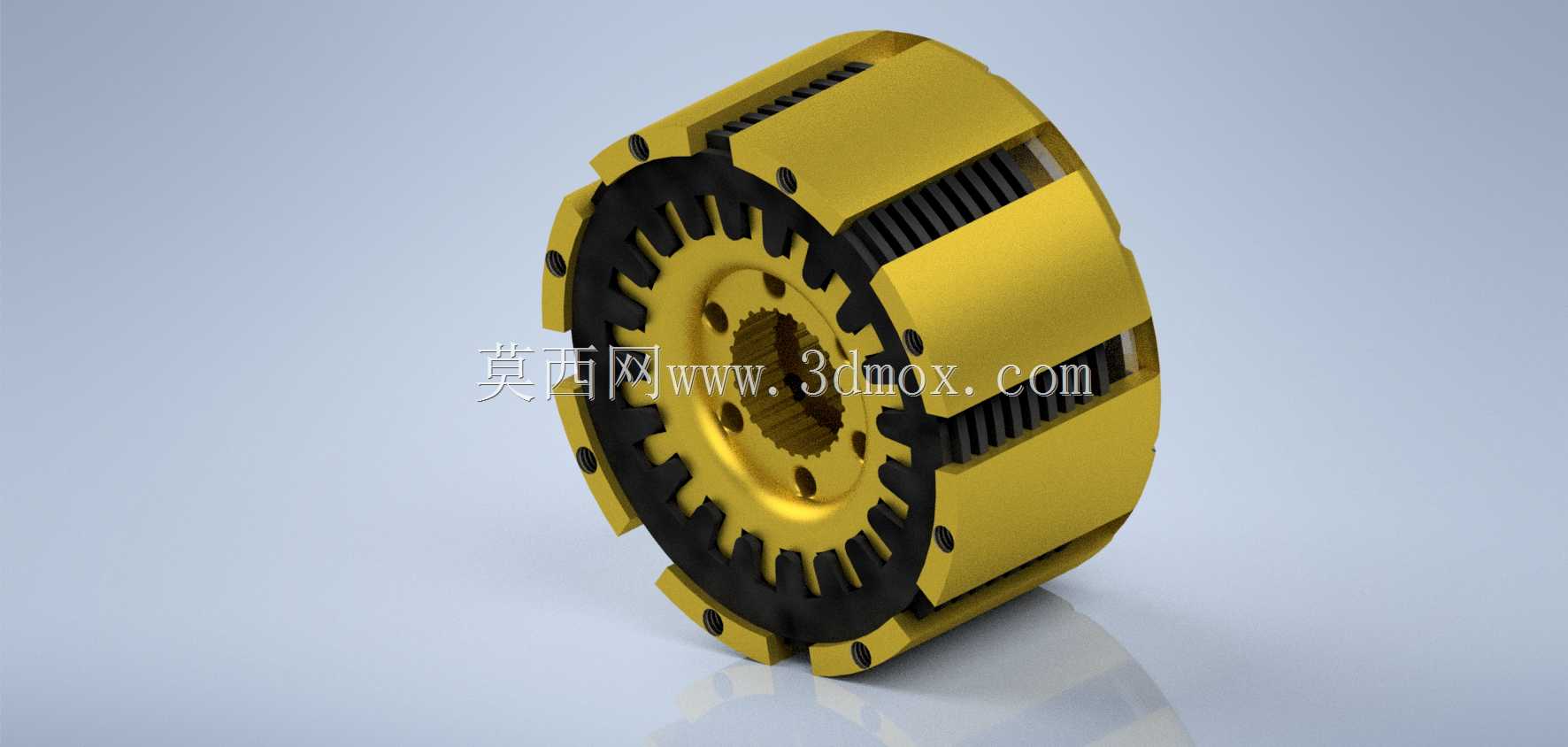

F1赛车多片式湿式离合器结构设计

　　该离合器针对方程式赛车动力传输场景设计，核心作用是在赛车起步、换挡过程中实现发动机与传动系统的动力接合与切断，匹配高转速大扭矩的赛车动力输出特性，可承受赛道工况下频繁的动力切换载荷，避免传动系统在换挡冲击下出现部件损坏。从结构设计来看，采用多片摩擦片堆叠布局，摩擦片与对偶钢片交替排列，外圈与离合器鼓通过花键啮合，内圈与输入轴花键配合，当压紧机构施加轴向压力时，摩擦片间产生摩擦力矩传递动力，松开压力时摩擦片分离切断动力，多片结构可在有限径向空间内最大化摩擦接触面积，提升扭矩传递容量，适配赛车紧凑的动力舱布置要求。设计过程中优先考虑了高转速下的动平衡特性，整体结构采用轴对称布局，所有旋转部件的质量分布沿回转中心均匀对称，

　　避免高转速运转时产生额外的离心振动，影响传动系统稳定性。摩擦片表面设计有均匀分布的油槽，可在湿式工作环境下让冷却润滑油顺利通过摩擦接触面，带走频繁接合产生的摩擦热量，避免摩擦片过热导致摩擦系数下降，延长部件使用寿命。安装边界方面，离合器外圈的鼓体结构设置有均匀分布的定位螺栓孔，可与发动机飞轮侧的连接法兰精准对位，内圈花键参数匹配赛车变速箱输入轴的花键规格，轴向安装尺寸严格控制在动力舱预留的安装空间内，不需要对周边的发动机缸体、变速箱壳体做额外改装即可完成装配。离合器的分离指结构沿圆周均匀排布，可匹配液压分离轴承的作动行程，保证分离过程中所有摩擦片受力均匀，避免出现偏磨导致的接合抖动问题。实际赛道应用中，

　　该结构可在毫秒级时间内完成动力的接合与分离，配合赛车的序列式变速箱实现快速换挡，减少换挡过程中的动力中断时间，提升赛车的加速性能，同时摩擦片采用高摩擦系数的耐磨材质，可承受单次接合时的大扭矩冲击，满足整场比赛的使用强度要求，不需要中途更换摩擦部件。
