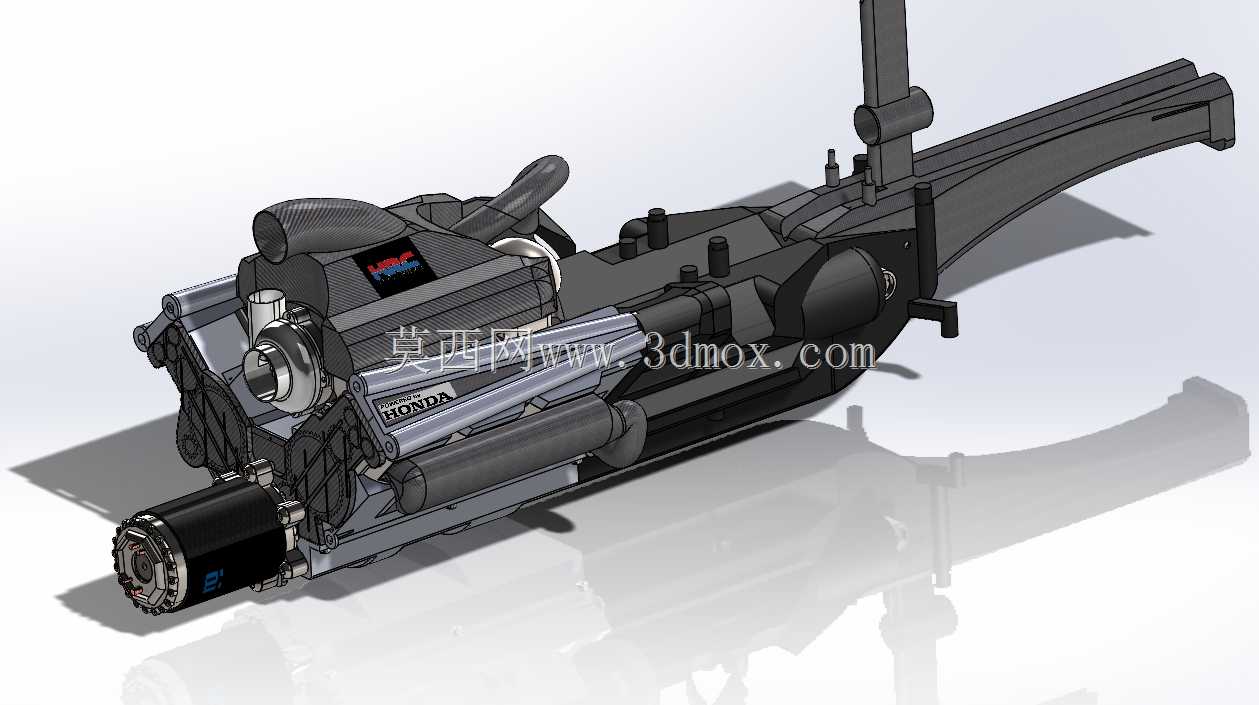

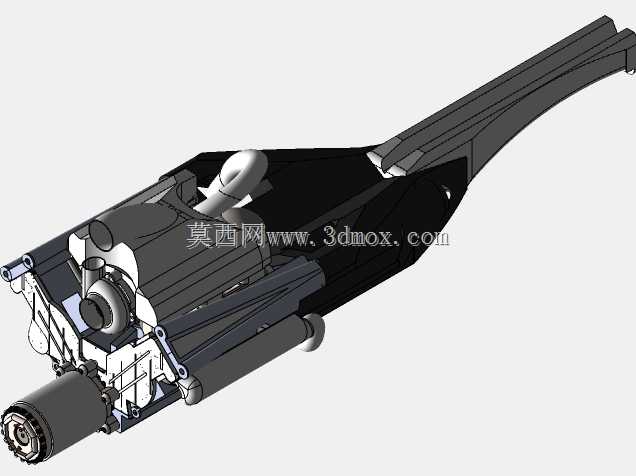

这套齿轮箱结构是为F1涡轮增压混动V6动力单元配套开发的核心传动部件,在赛车动力传输链路中承担着扭矩分配、转速匹配的关键作用,直接衔接MGU-K动能回收电机、MGU-H热能回收单元与内燃机输出端,是整套混动动力系统实现动力耦合的核心载体。从实际赛事应用场景来看,该部件需要适配F1赛事极端工况下的高转速、大扭矩冲击,同时要满足整车严苛的重量控制、空间布局要求,不能占用过多底盘布置空间,还要兼顾传动效率与结构可靠性,避免在长距离赛程中出现传动失效问题。

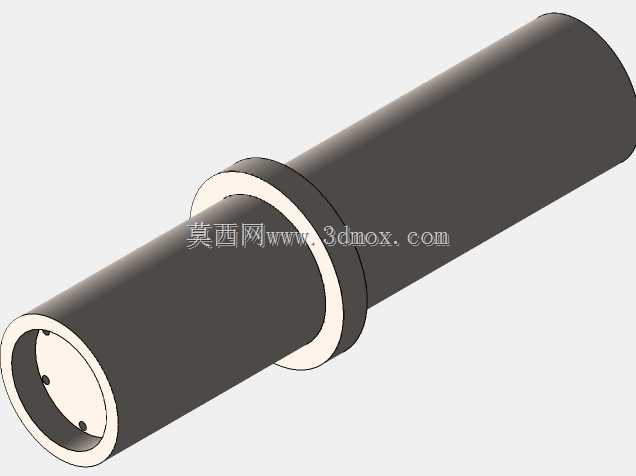

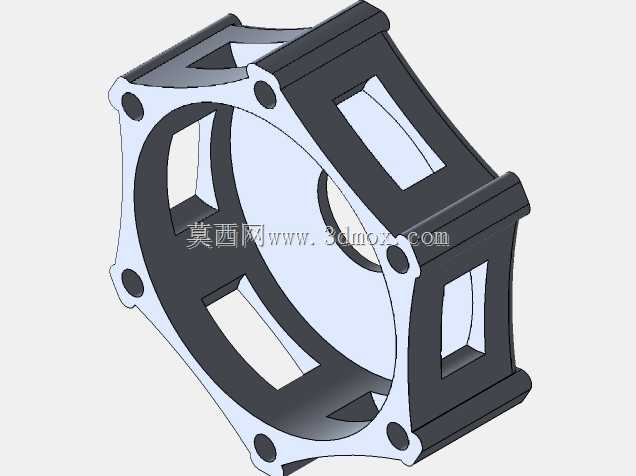

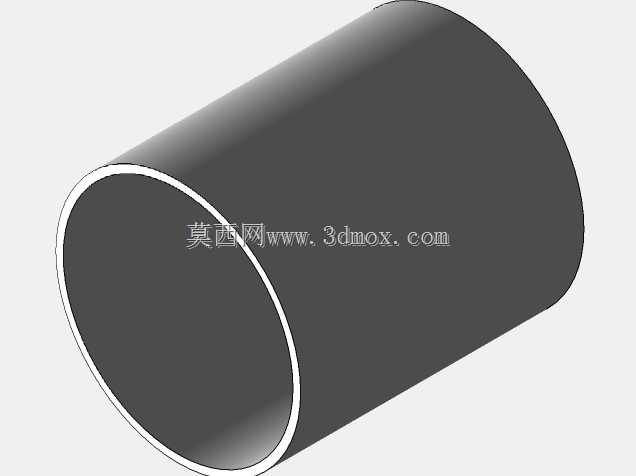

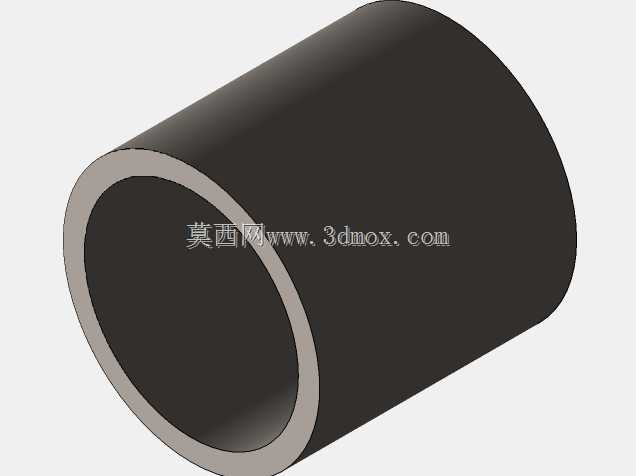

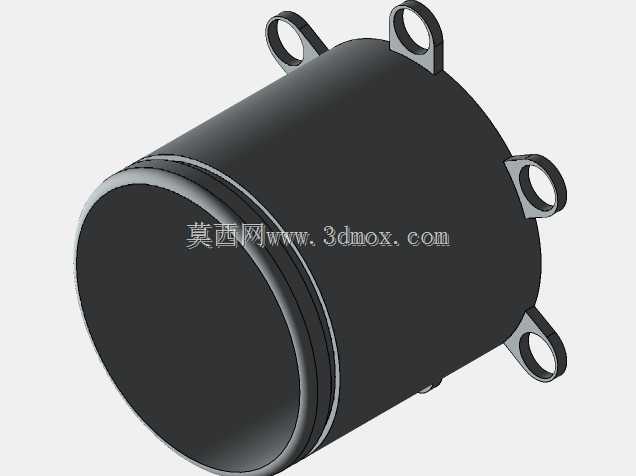

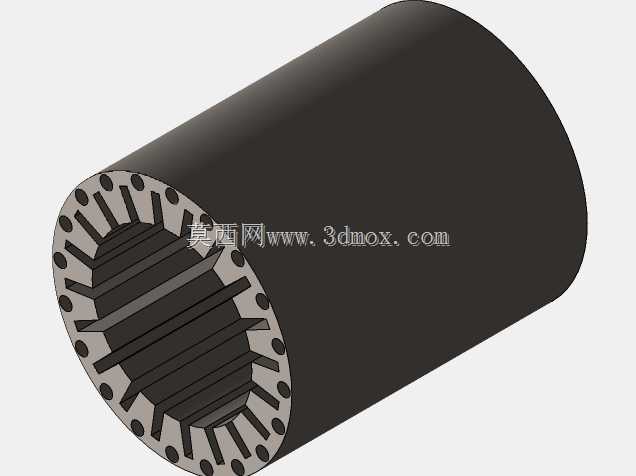

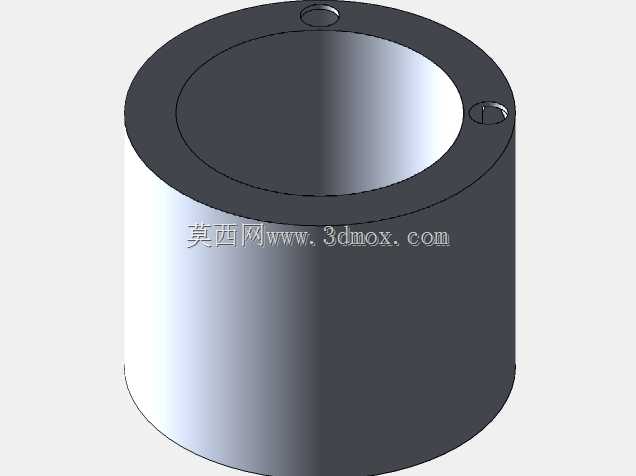

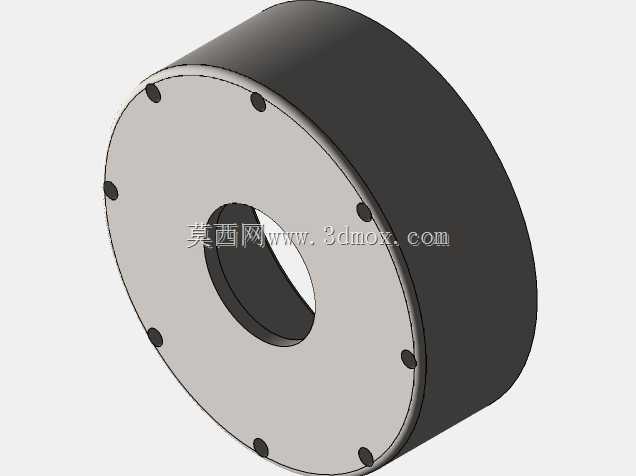

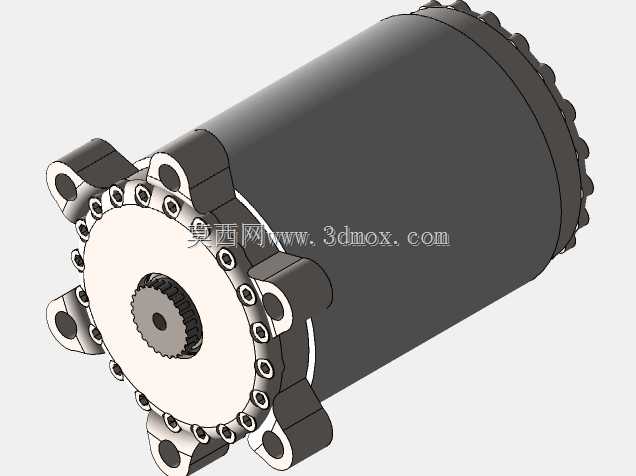

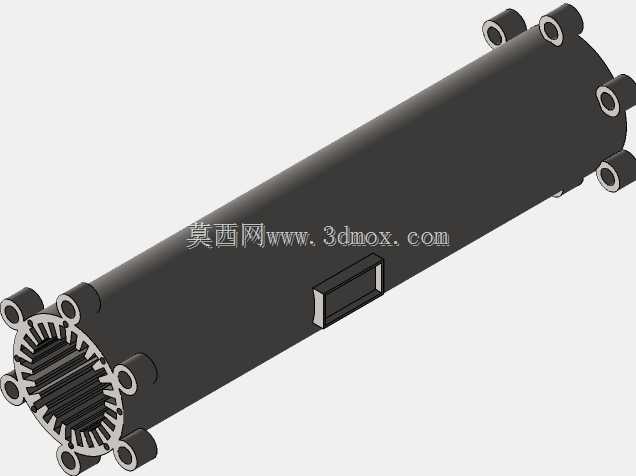

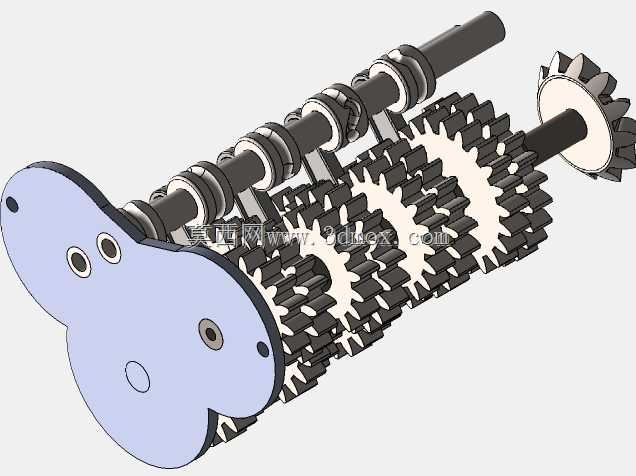

设计过程中首先围绕动力耦合的核心需求展开,需要同时承接内燃机曲轴输出的机械动力、MGU-K回收与释放的扭矩、MGU-H从涡轮轴提取及回馈的动力,因此齿轮组的啮合参数、轴系排布都经过多轮迭代,既要保证不同动力源输入输出的同轴度、啮合间隙符合高速传动要求,还要将整套结构的轴向、径向尺寸控制在动力单元预留的安装边界内,避免与周边的涡轮管路、冷却管路、线束布置产生干涉。从外形来看,主体采用筒式承力结构,外壳采用高强度合金材质,既可以作为齿轮轴系的安装基座,也能承受传动过程中产生的径向、轴向载荷,筒状结构的壁厚经过拓扑优化,在保证结构刚度的前提下尽可能削减非必要重量,符合赛车轻量化设计的核心要求。

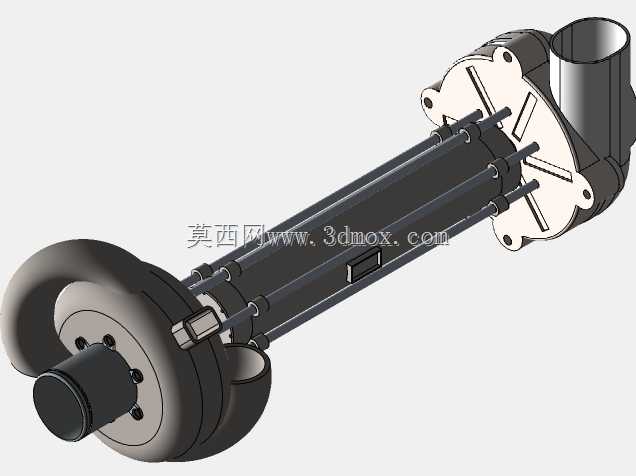

在功能特性层面,该齿轮箱需要实现多动力流的无冲击切换与耦合,在赛车制动阶段,MGU-K通过齿轮组将车轮动能转化为电能存储,在加速阶段则将电能转化为扭矩通过齿轮组汇入动力输出链路,MGU-H则通过齿轮组与涡轮轴连接,在涡轮迟滞阶段输出动力驱动涡轮消除迟滞,在废气能量过剩时回收能量转化为电能,整套齿轮的齿形修形、润滑通道设计都围绕1万转以上的高转速工况适配,保证高速啮合下的噪音控制、磨损控制都满足赛事使用要求。安装边界上,筒状主体的两端分别对接内燃机缸体端与主减速箱输入端,外周预留了传感器安装位、润滑油路接口,不需要额外改动周边部件的安装位置即可完成装配,轴系的支撑点位经过受力仿真验证,在最大扭矩输出工况下的轴系挠变量控制在允许范围内,避免出现打齿、偏磨等问题。

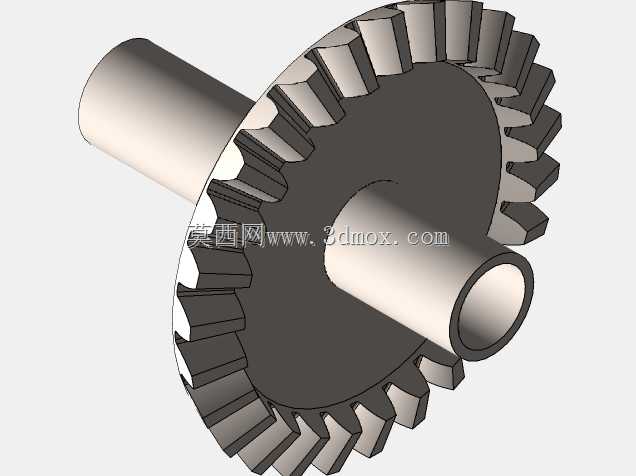

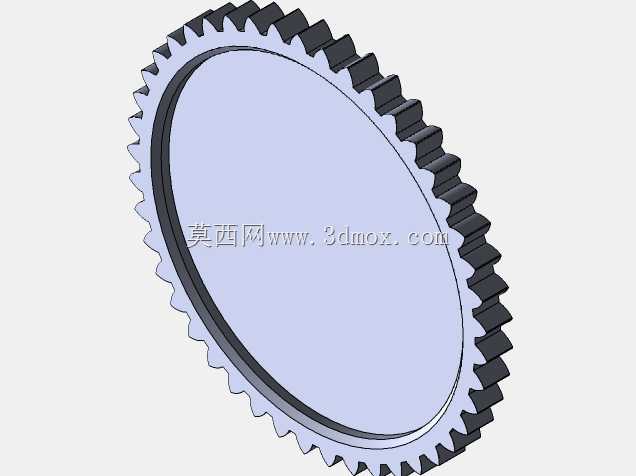

从结构设计思路来看,没有采用传统民用车辆齿轮箱的分体式壳体设计,而是采用一体化筒式壳体,减少了连接密封面的数量,降低了高转速下润滑油泄漏的风险,同时提升了壳体的整体刚度,齿轮组采用斜齿设计提升传动平稳性,配合对应的轴承选型,能够承受混动系统叠加输出的峰值扭矩,适配F1赛事中频繁加减速、动力源快速切换的使用场景。
