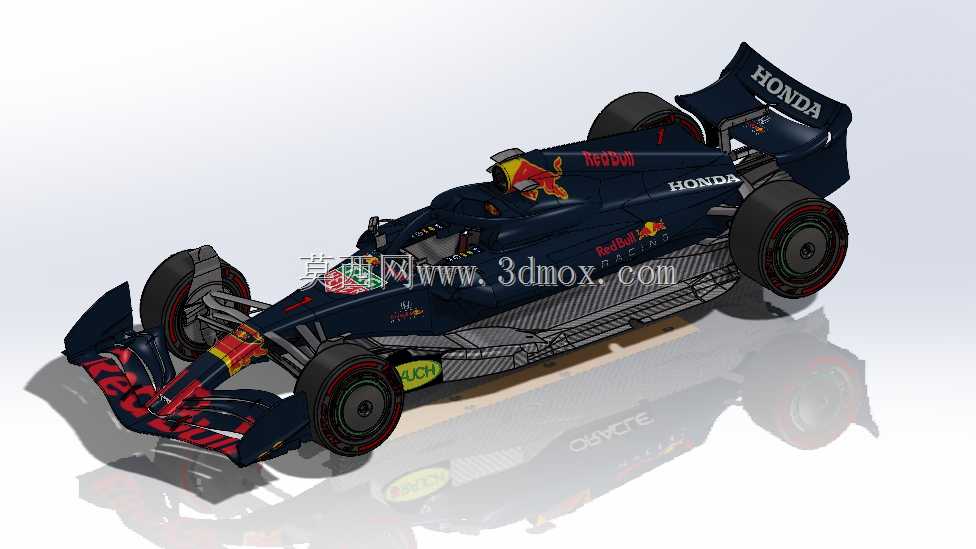

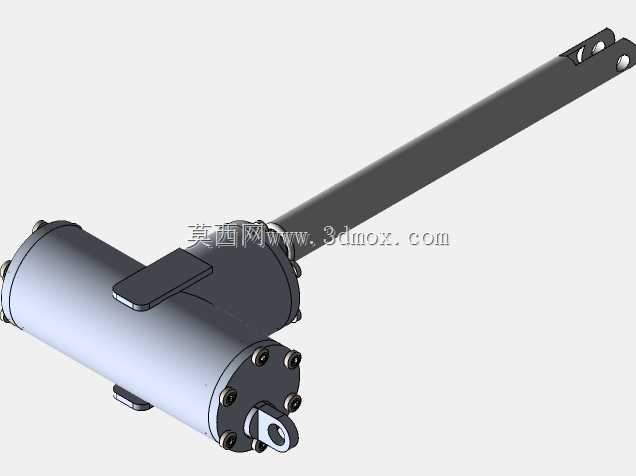

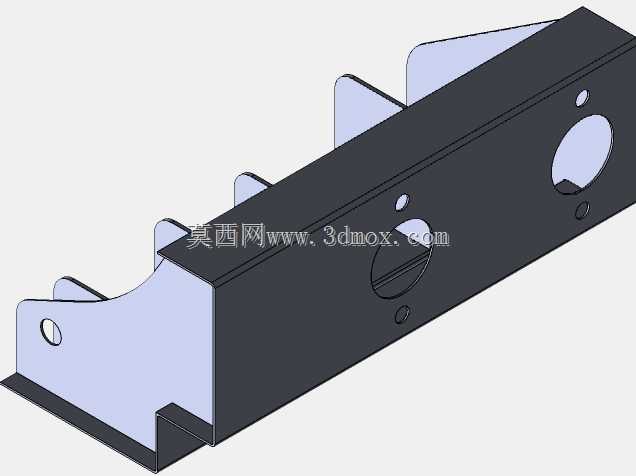

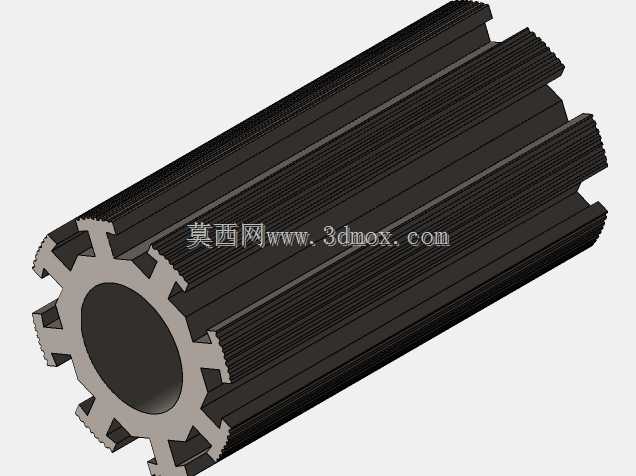

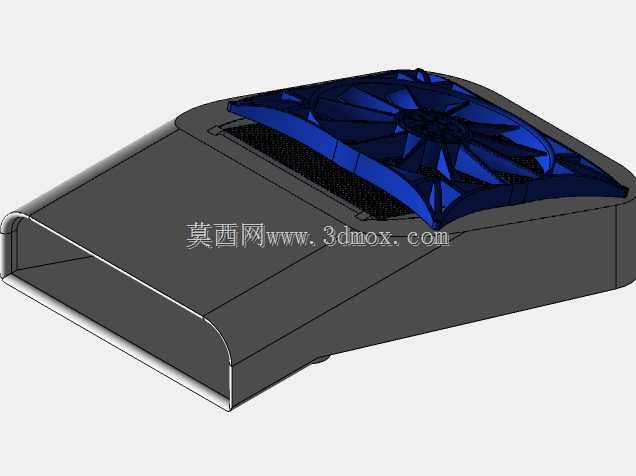

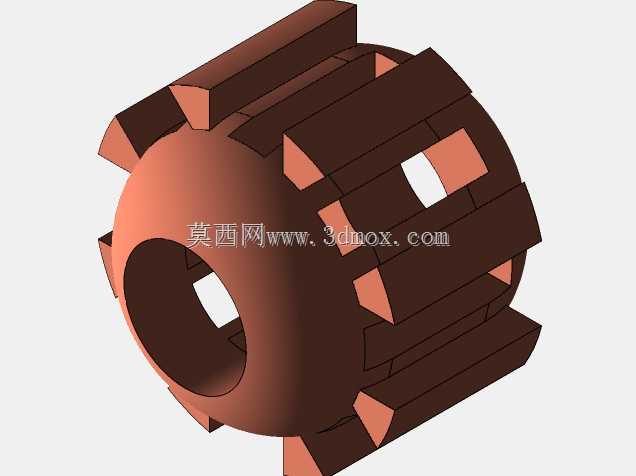

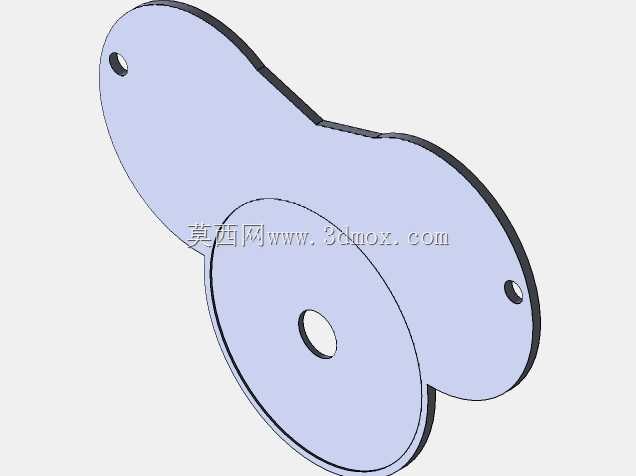

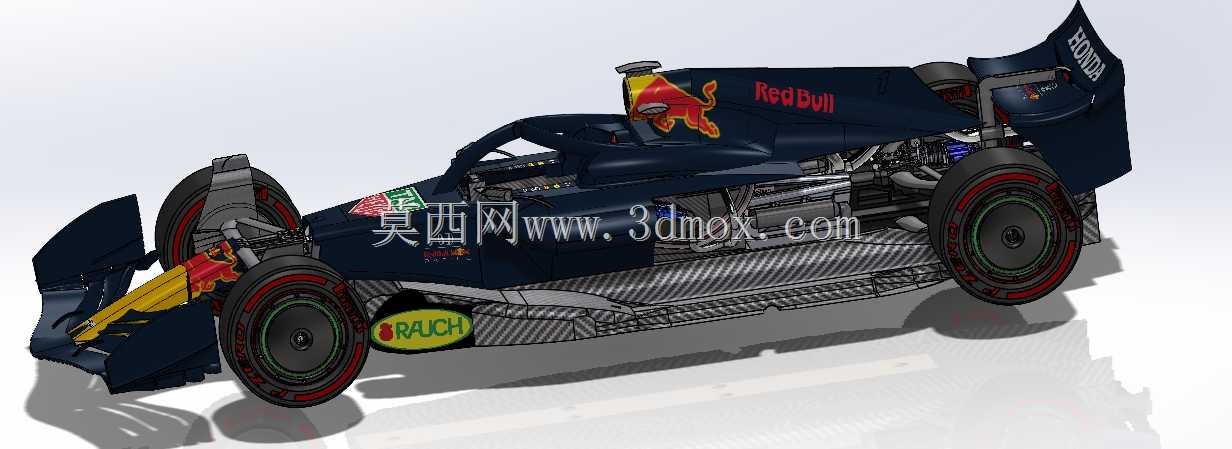

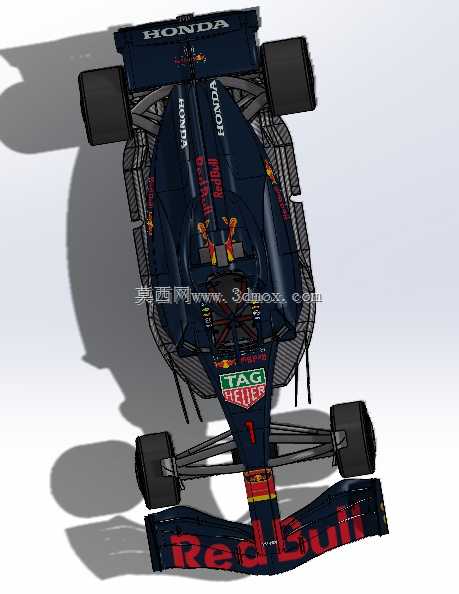

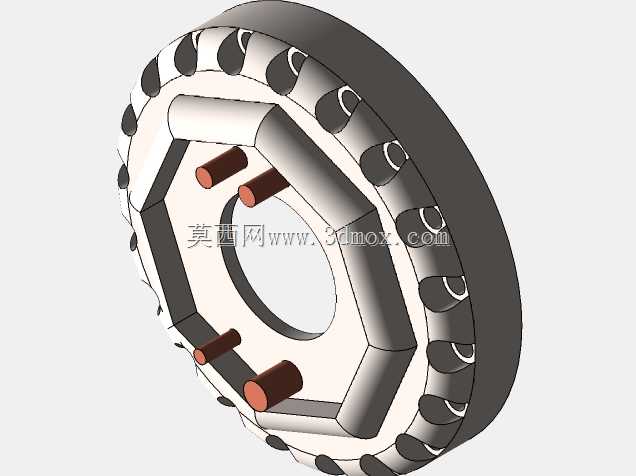

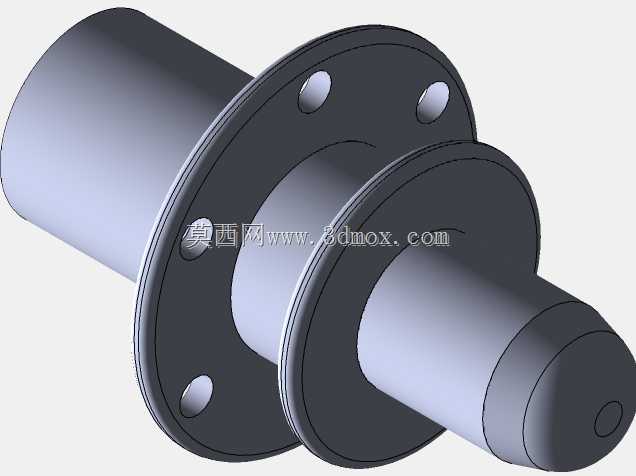

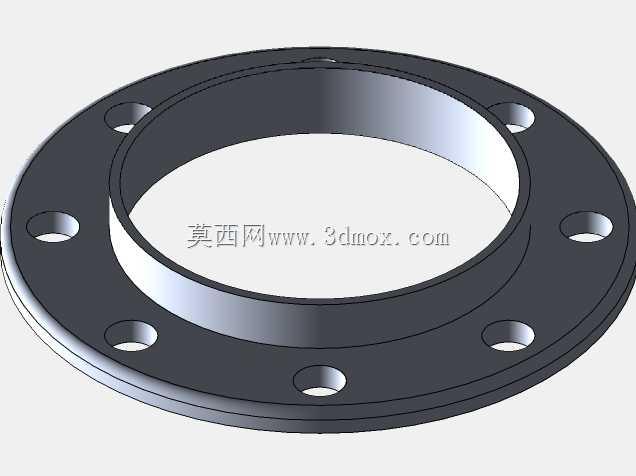

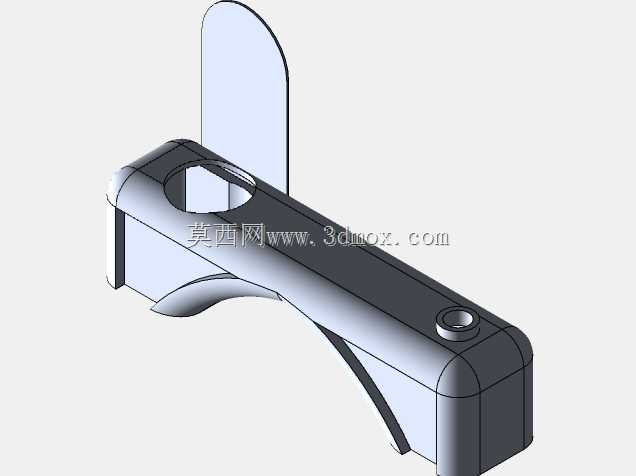

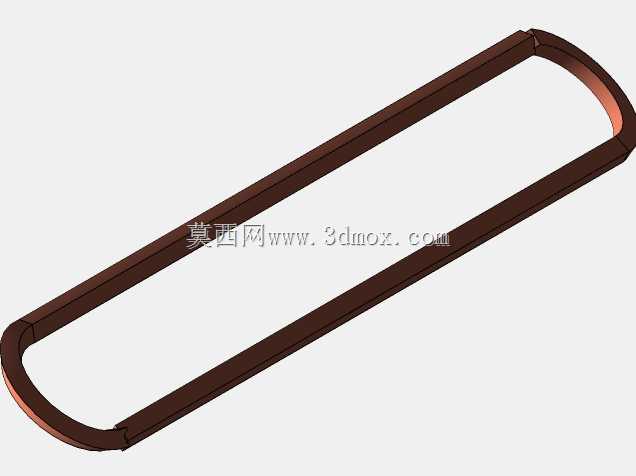

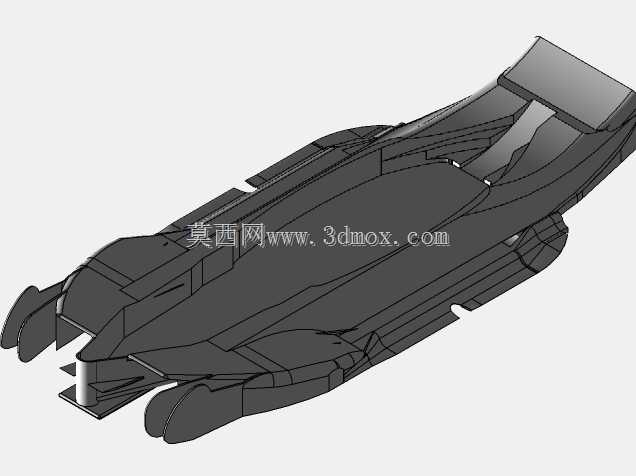

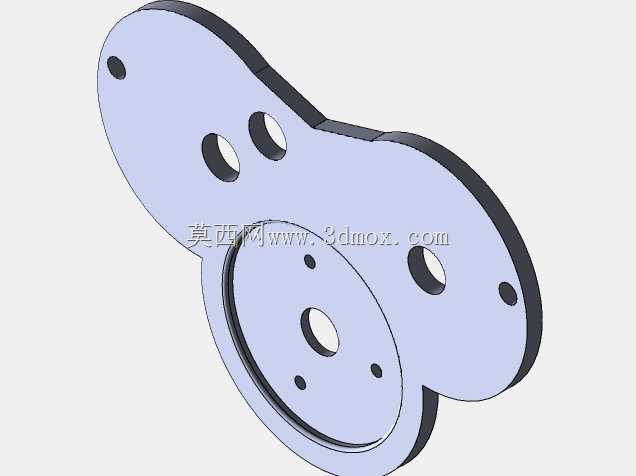

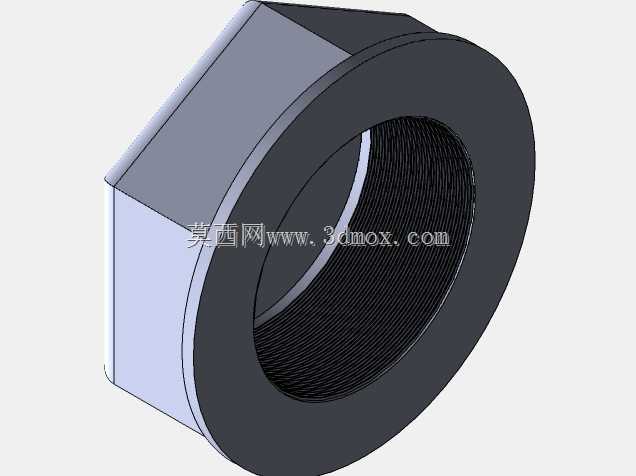

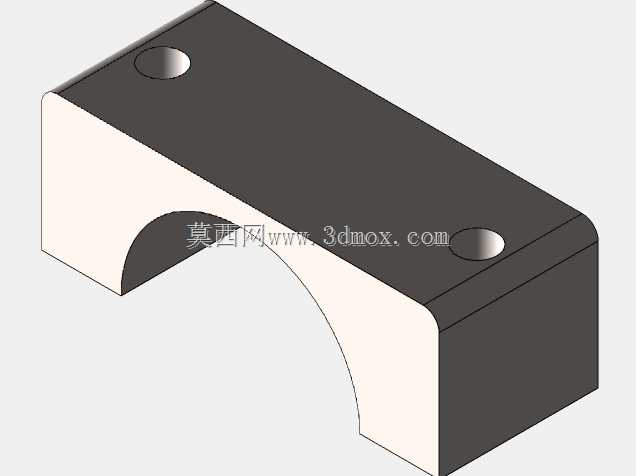

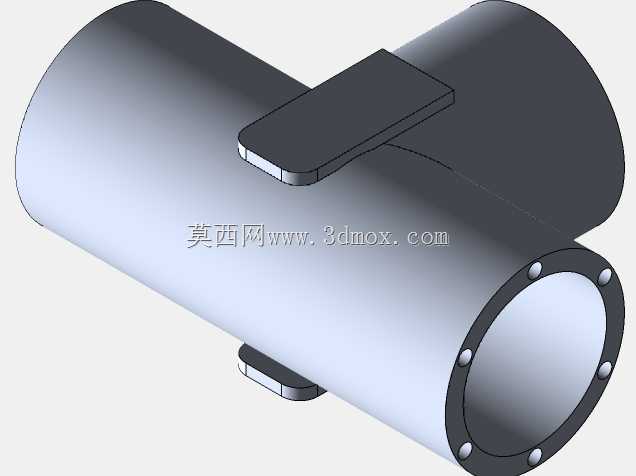

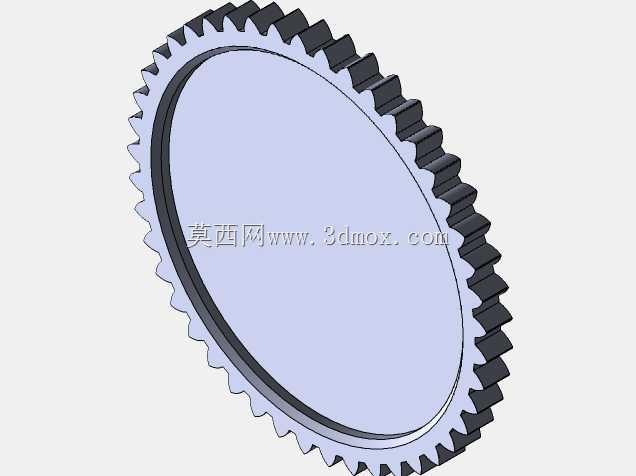

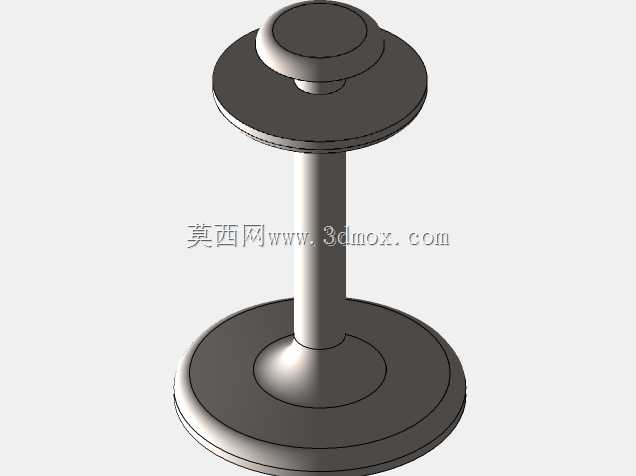

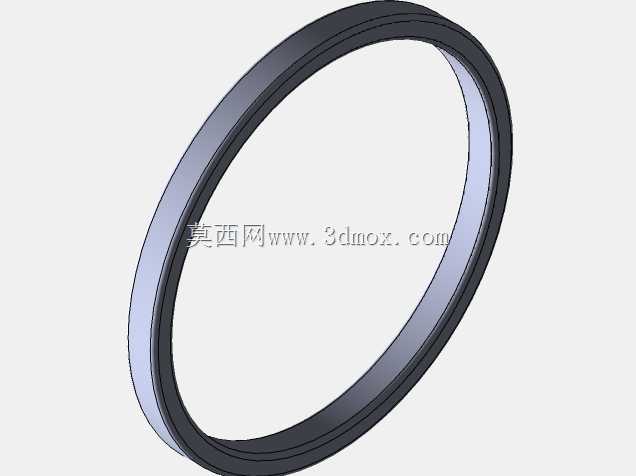

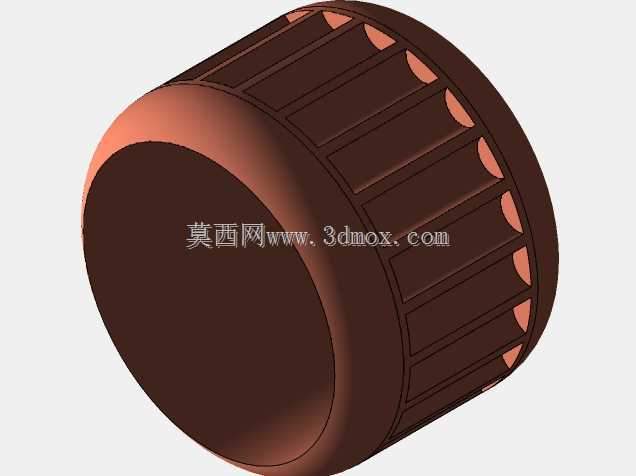

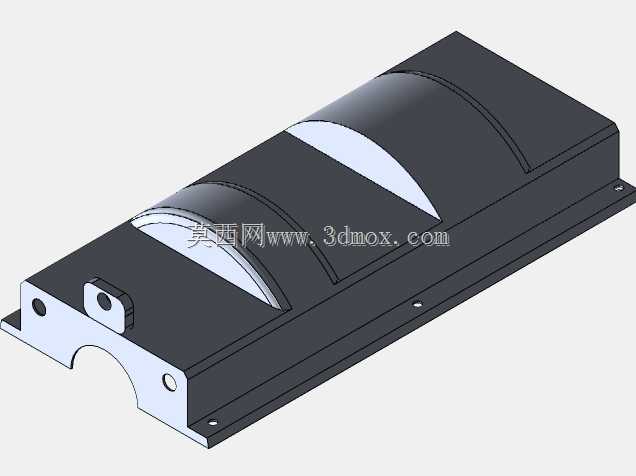

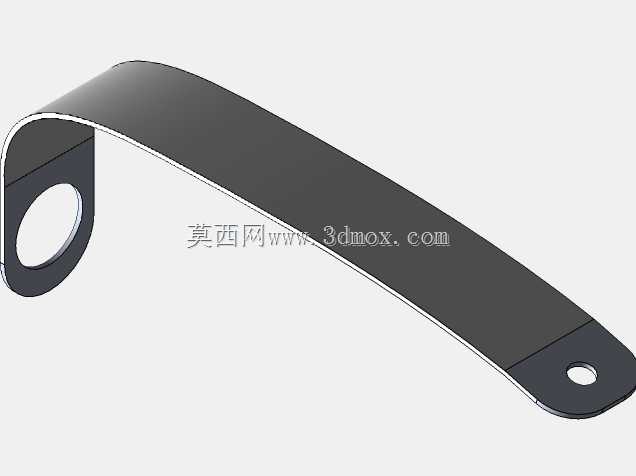

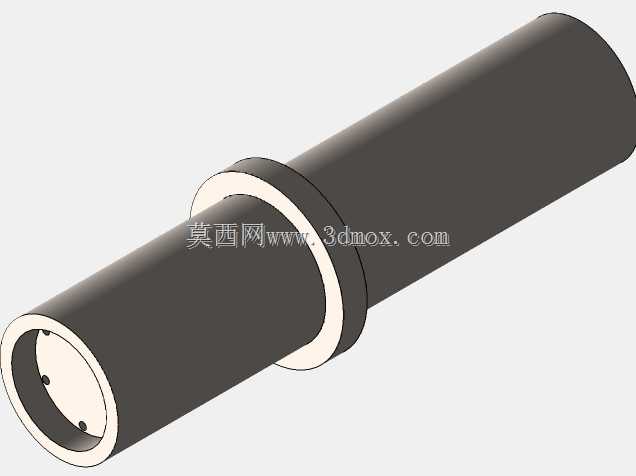

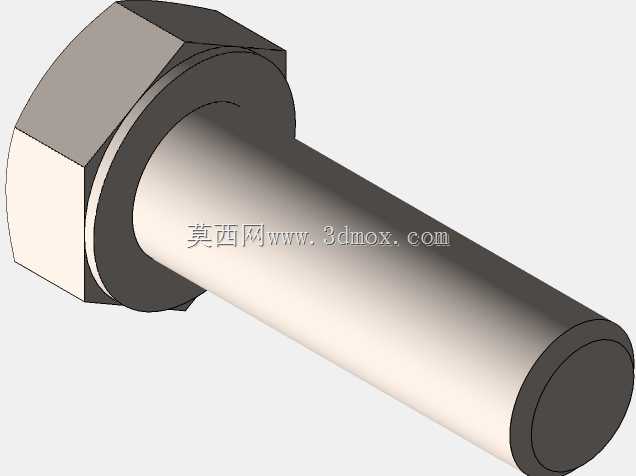

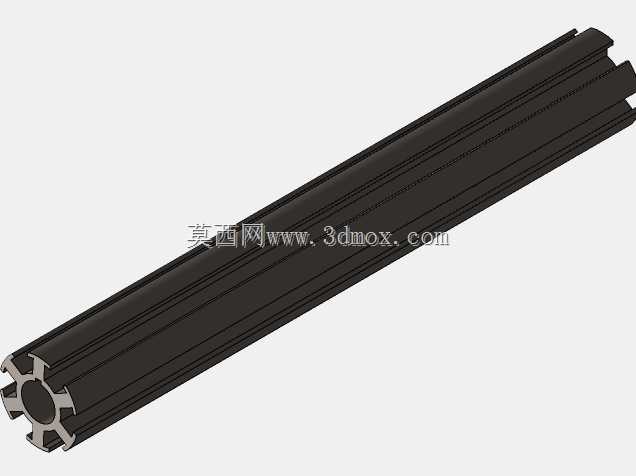

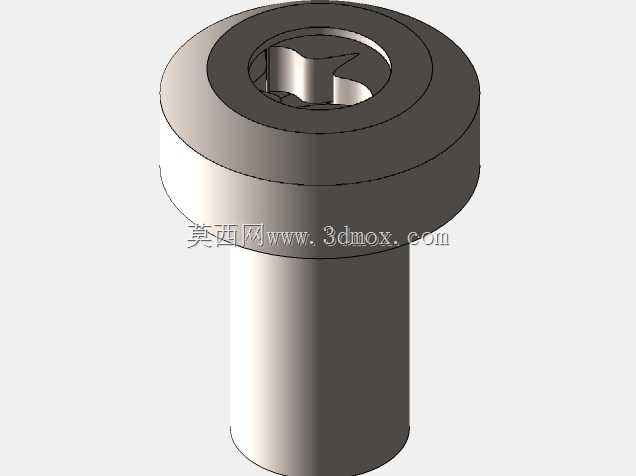

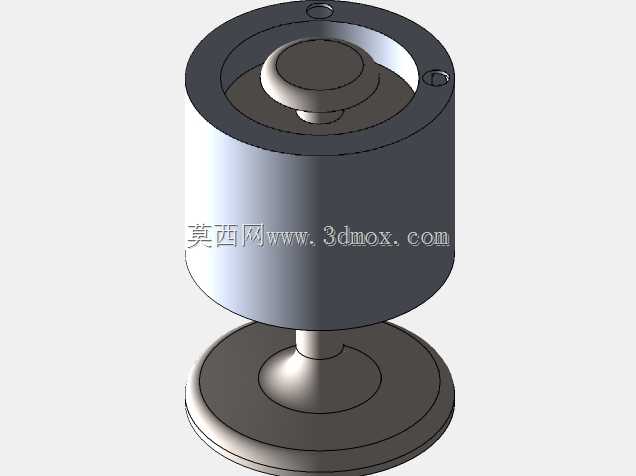

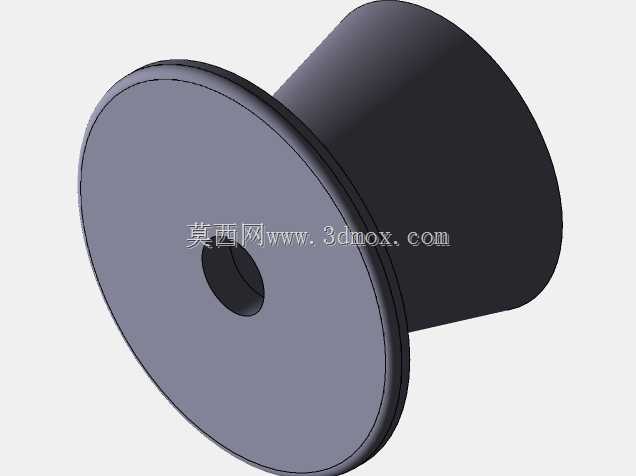

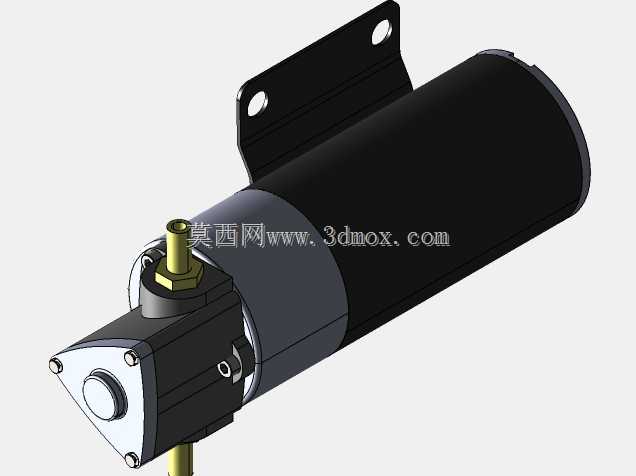

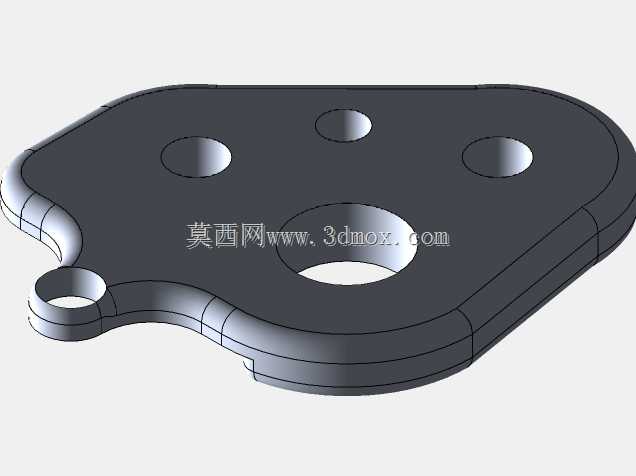

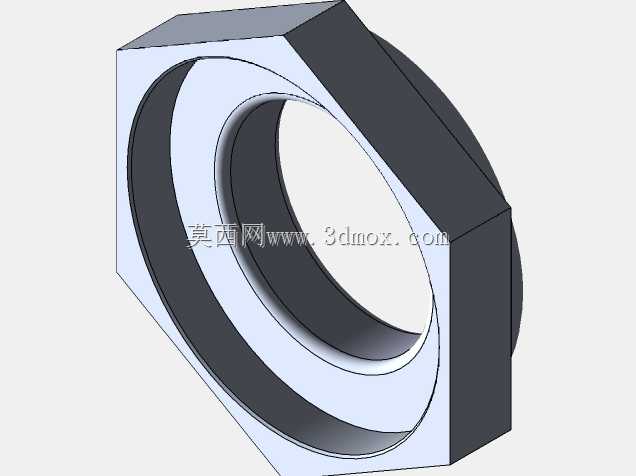

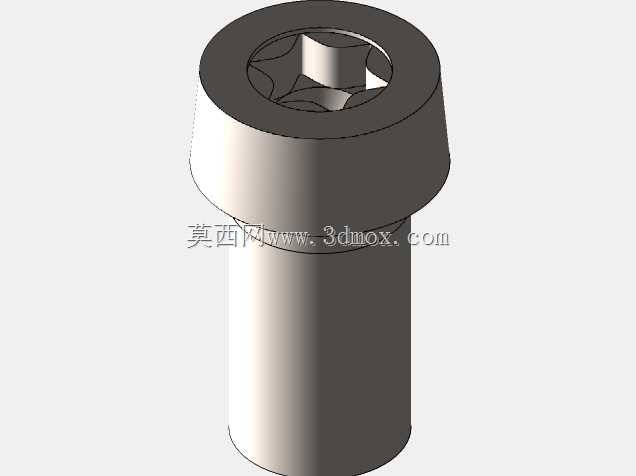

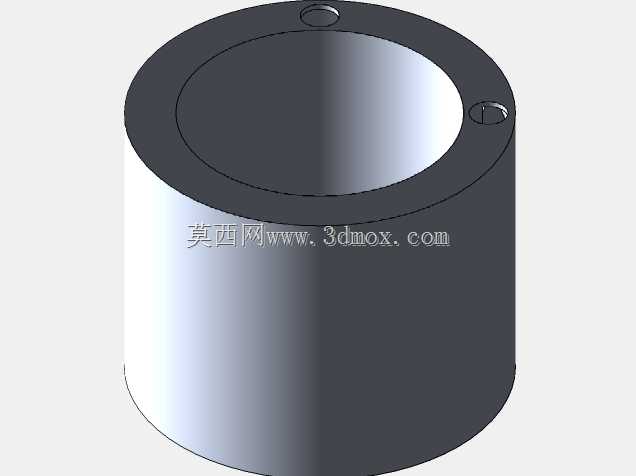

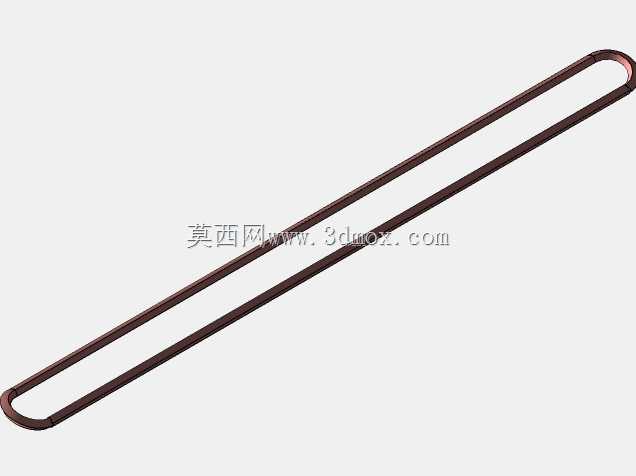

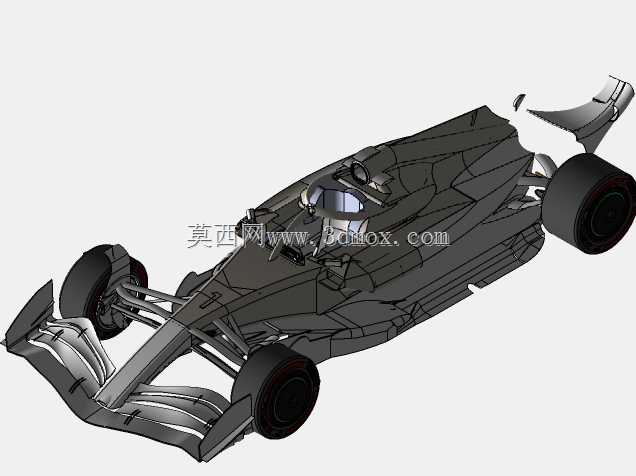

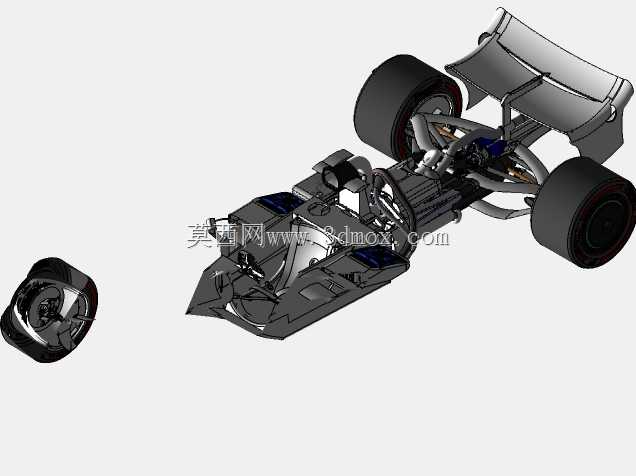

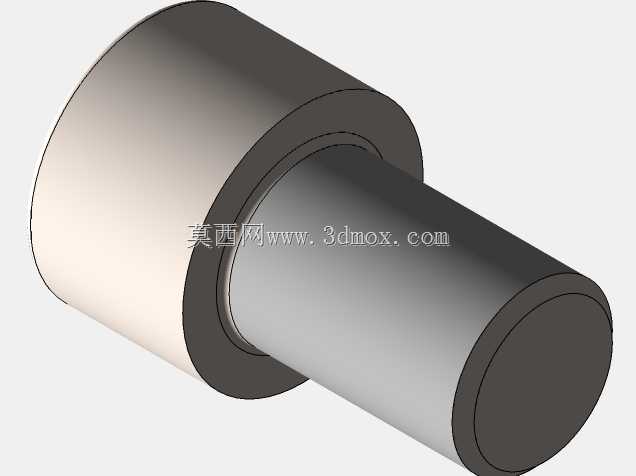

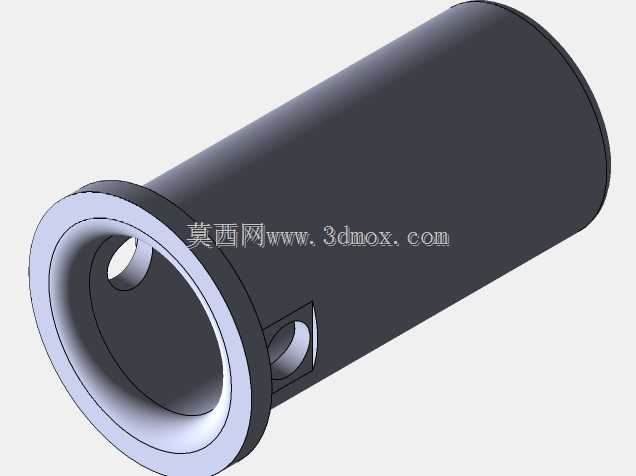

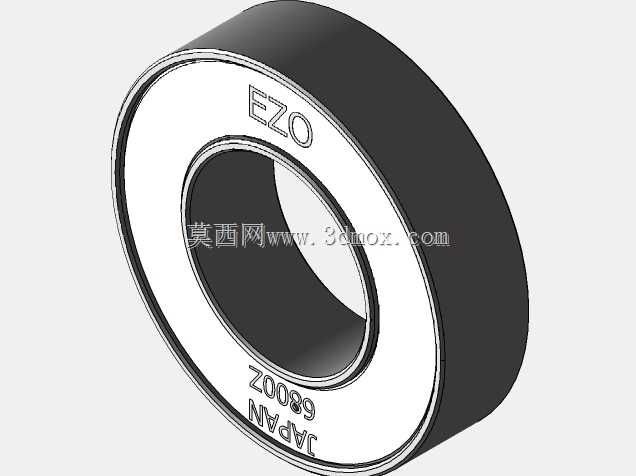

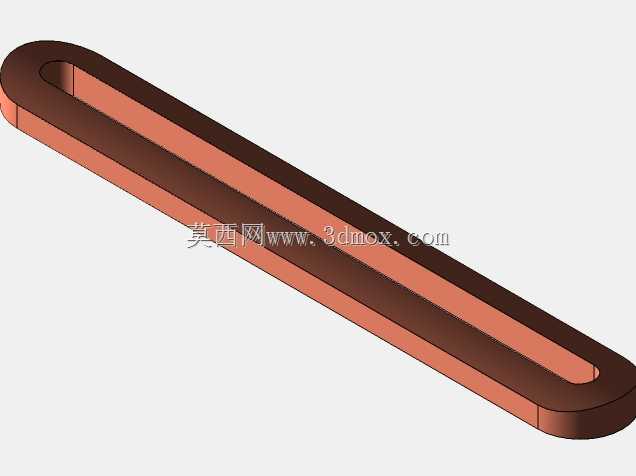

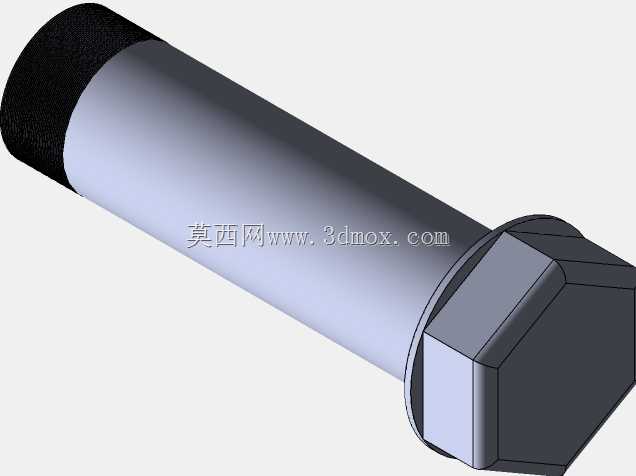

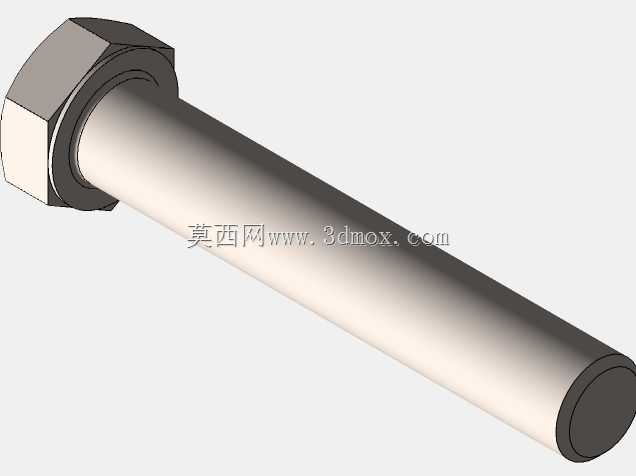

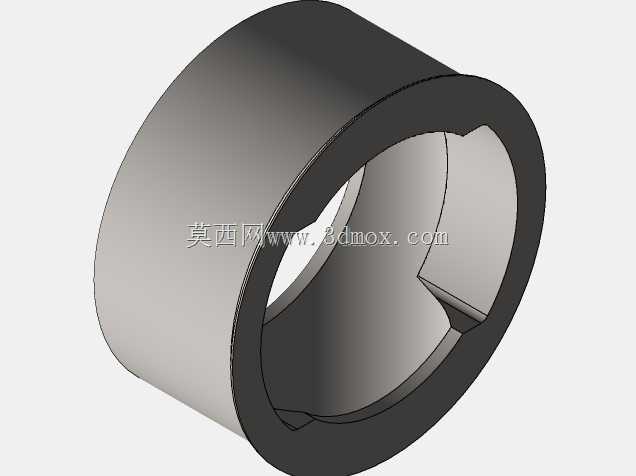

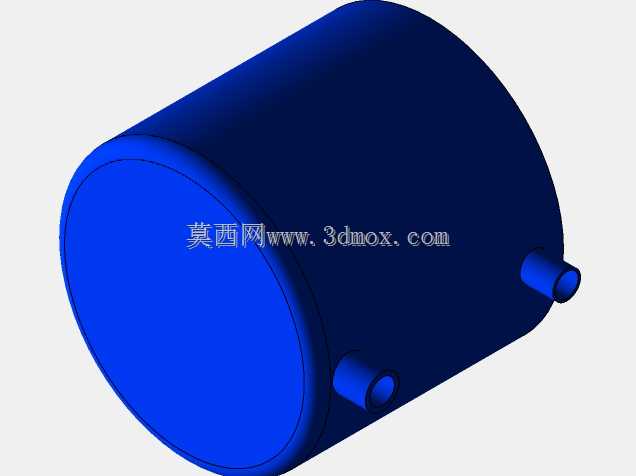

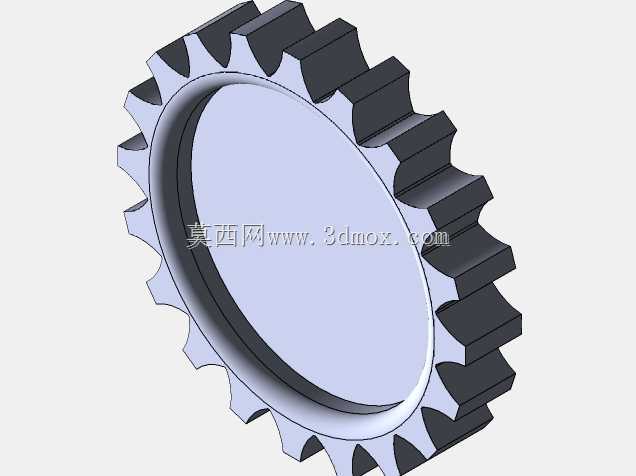

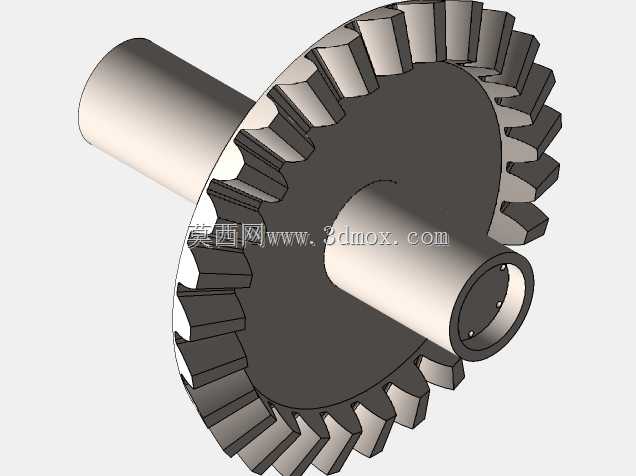

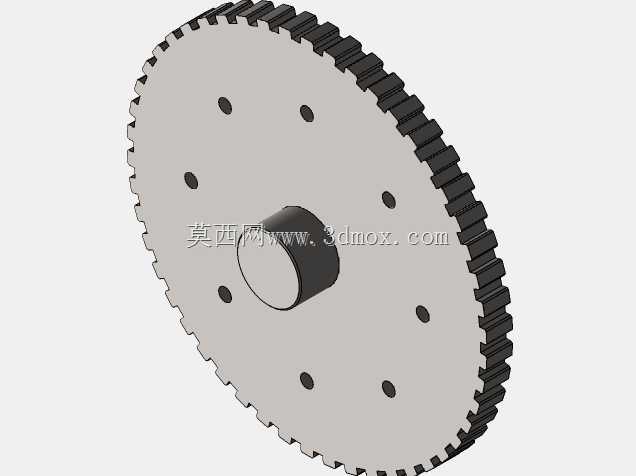

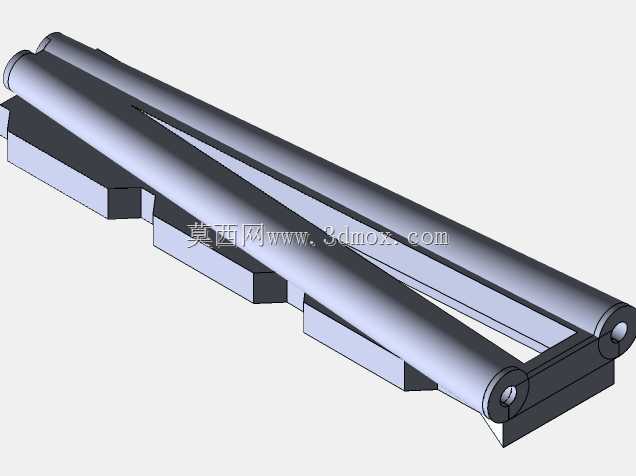

2022款红牛F1方程式赛车1.2版结构设计

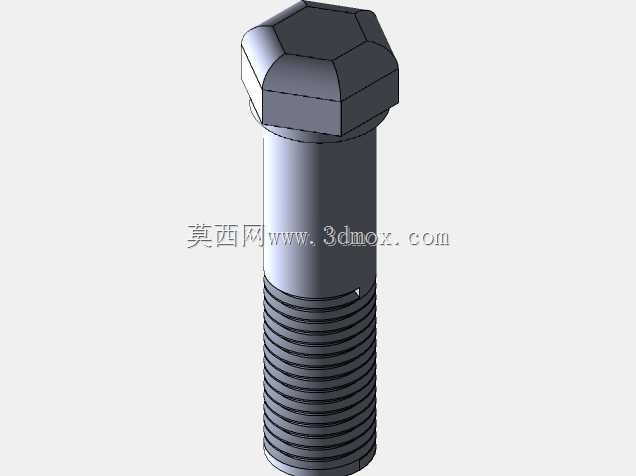

　　这套F1赛车结构设计方案，核心围绕场地竞速赛事的实际使用需求搭建，覆盖从单体壳底板到前后空气动力学套件、行走机构、动力单元安装位的全系统结构匹配，可作为赛车工程研发、竞速类载具结构教学、同类型赛事车辆改装参考的具象化三维参照。从实际赛事应用场景来看，该结构适配封闭铺装赛道的高速竞速工况，设计阶段充分考虑了高速行驶下的下压力生成、机械抓地力匹配、部件拆装维护效率三类核心需求，所有结构边界均严格遵循F1赛事技术规则的尺寸限制要求，避免出现规则冲突的设计问题。

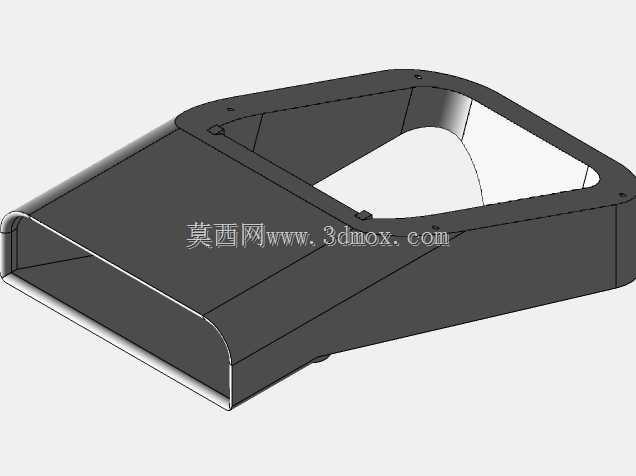

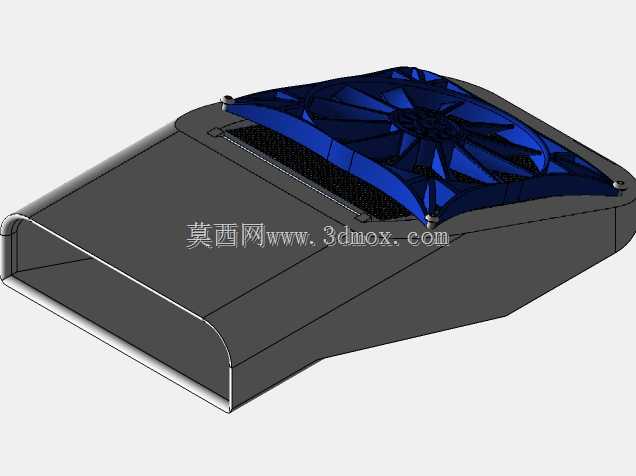

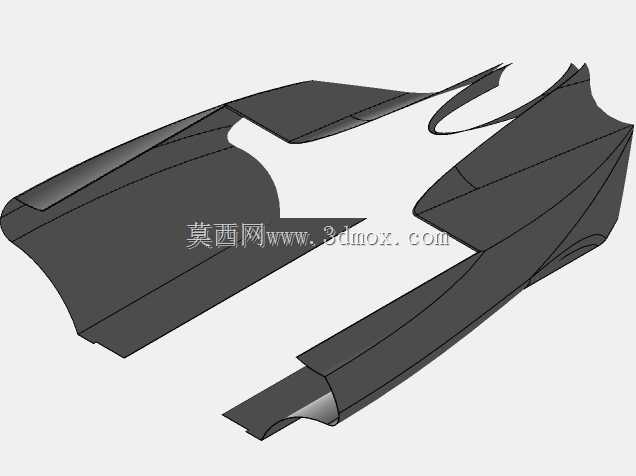

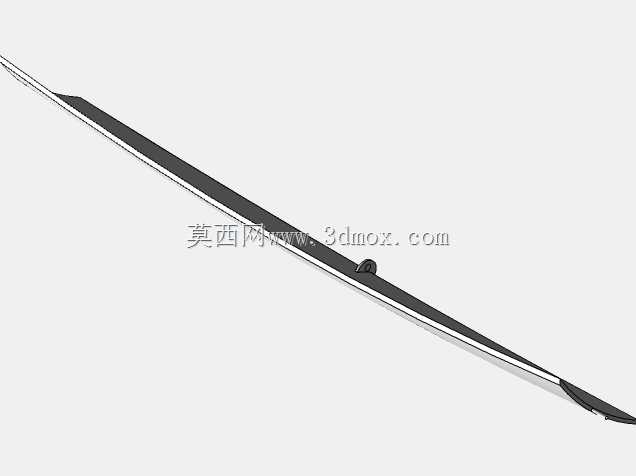

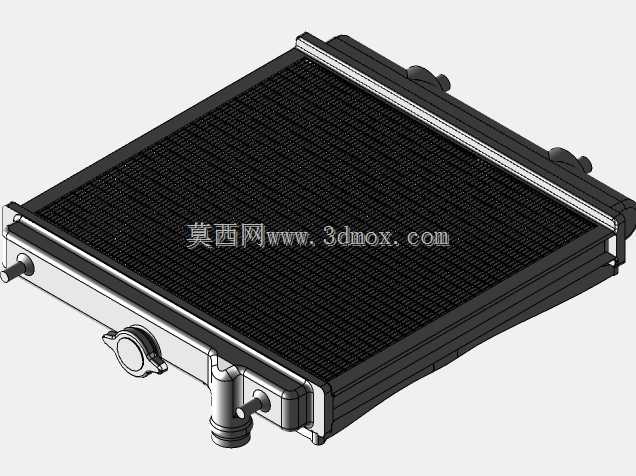

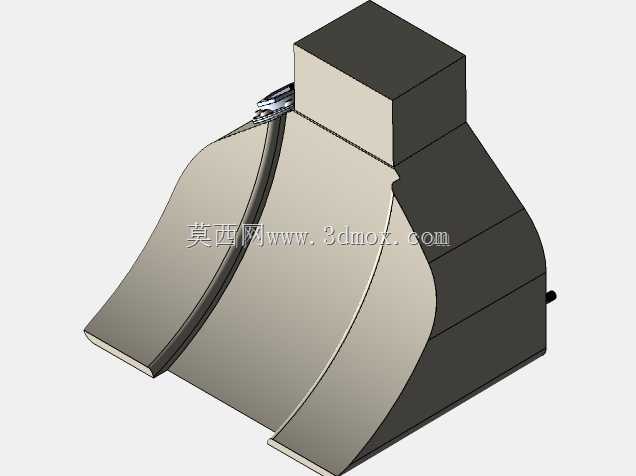

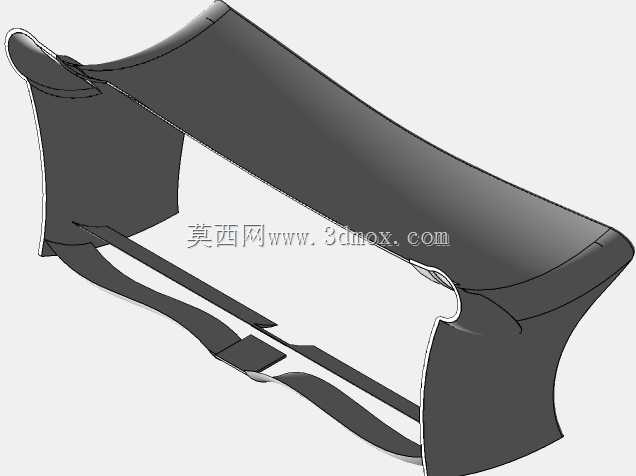

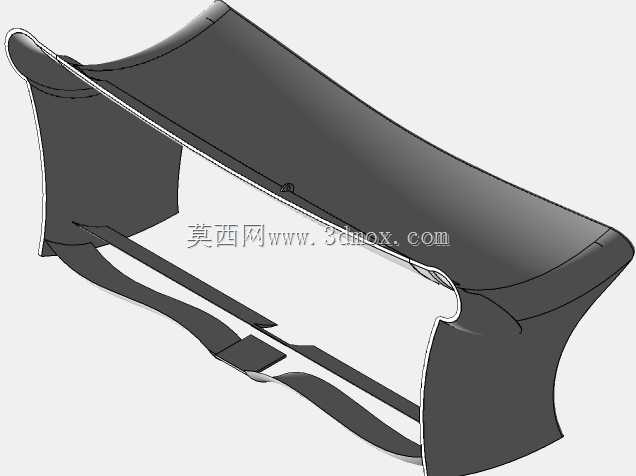

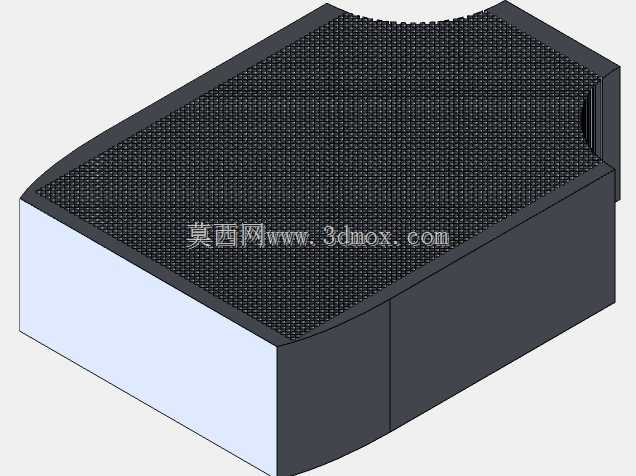

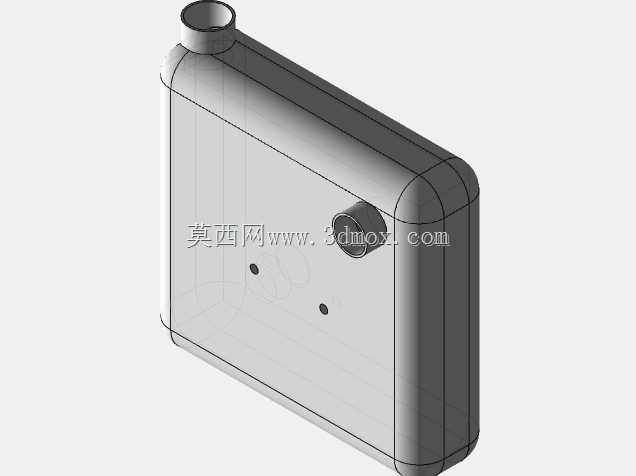

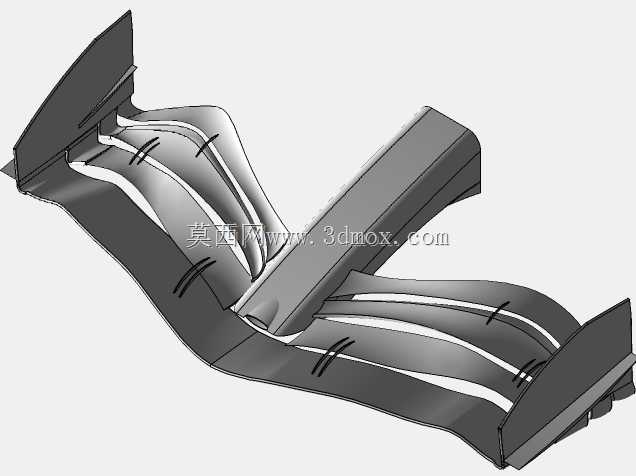

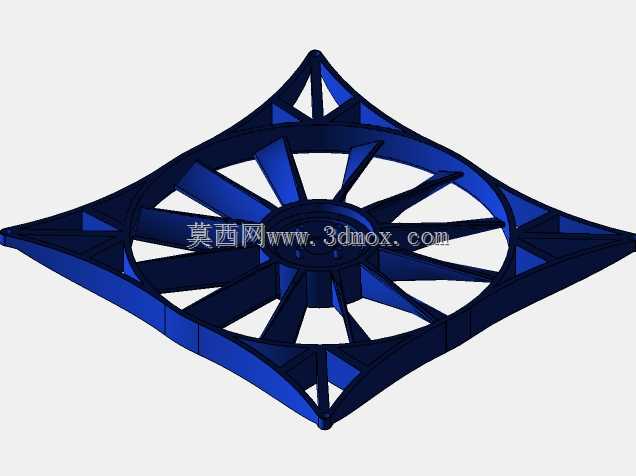

　　在功能特性层面，本次更新的结构重点优化了底板区域的气流通道设计，前轮周边的导流结构重新梳理了轮拱处的乱流导出路径，侧吊舱部分调整了散热器的安装倾角与周边导流片的排布角度，能够在不增加整体风阻系数的前提下，提升底板文丘里通道的负压生成效率，同时优化侧箱区域的散热气流 throughput，保证动力单元与电控系统在持续高负荷工况下的工作温度稳定。前翼的多段翼片角度采用可调式结构设计，可根据不同赛道的下压力需求快速调整翼片攻角，匹配高速赛道低阻、低速赛道高下压力的差异化调校需求；尾翼的主翼与副翼采用快拆安装结构，维修站更换尾翼套件的操作边界预留充足，不会与周边的动力单元线束、尾椎结构产生干涉。

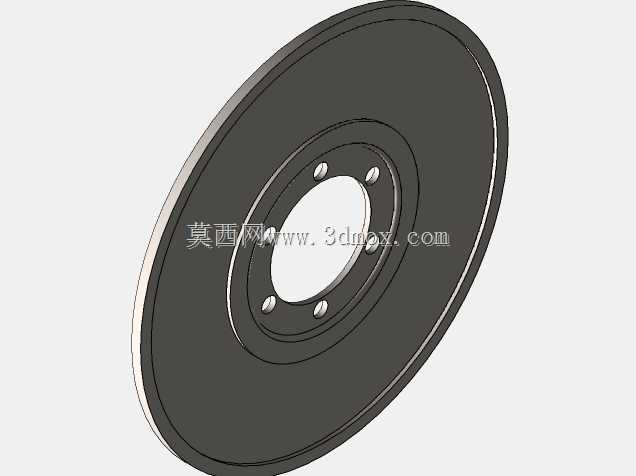

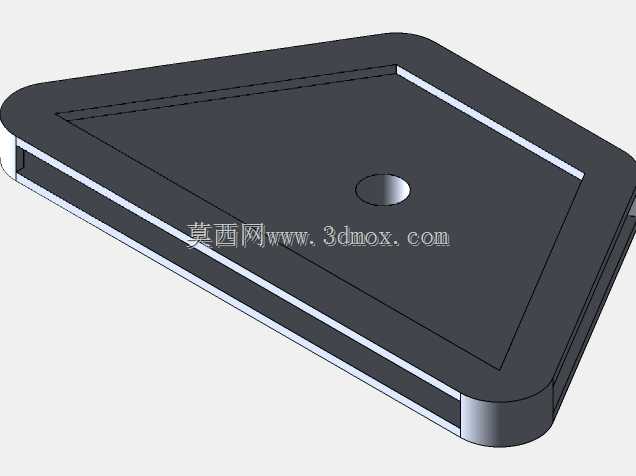

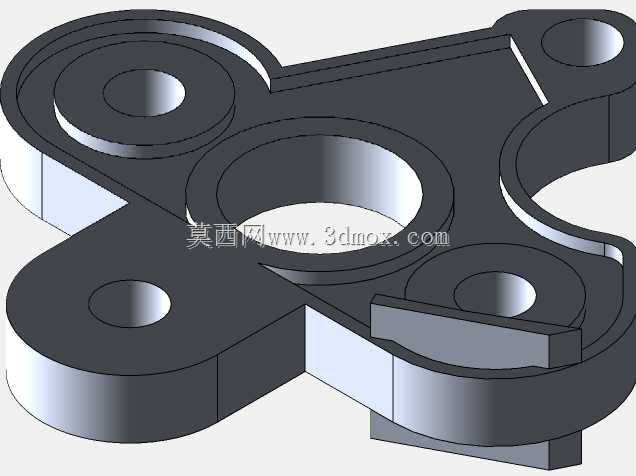

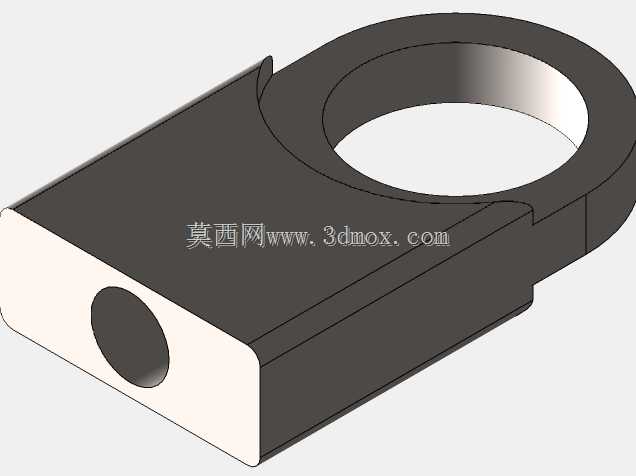

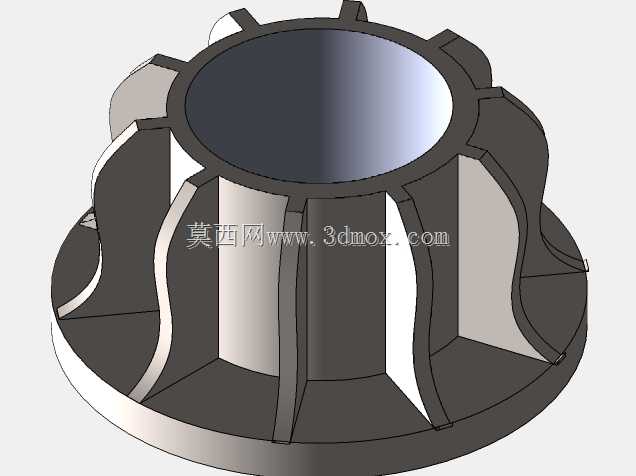

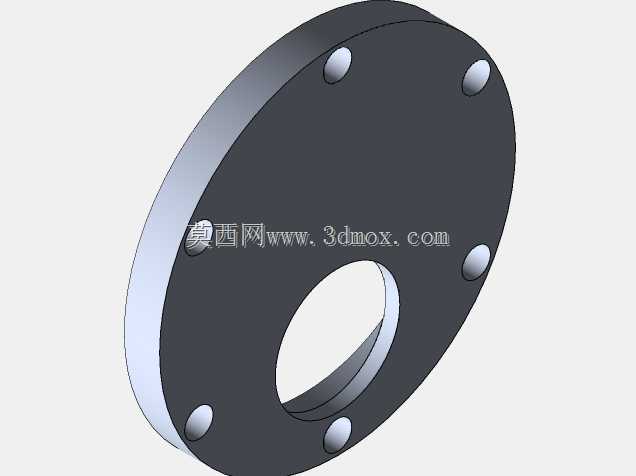

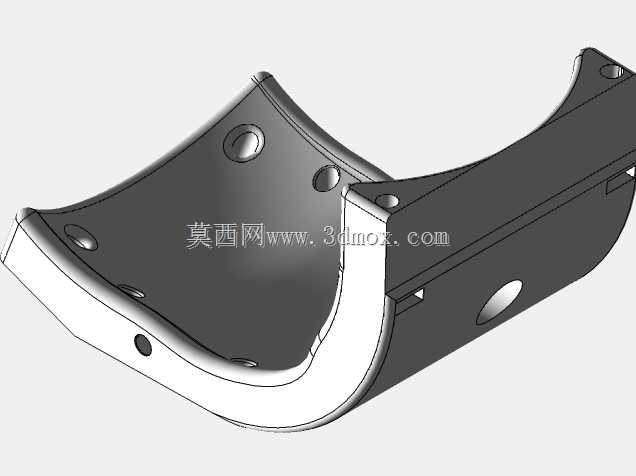

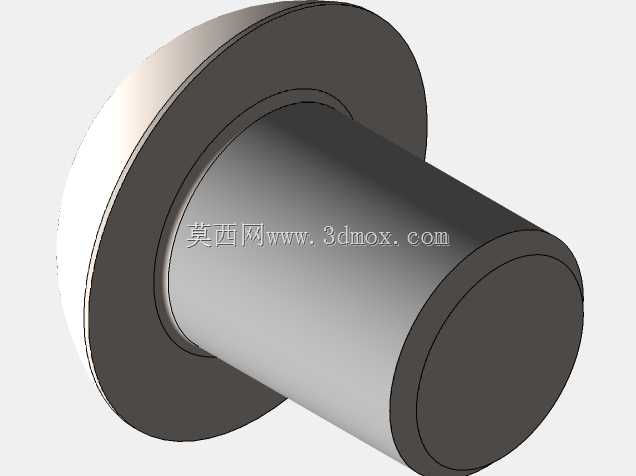

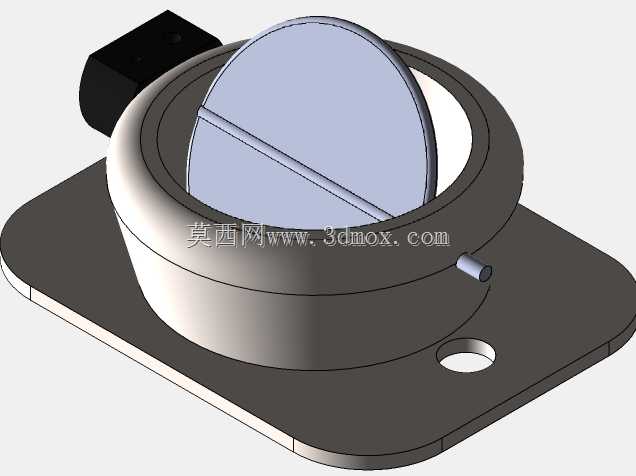

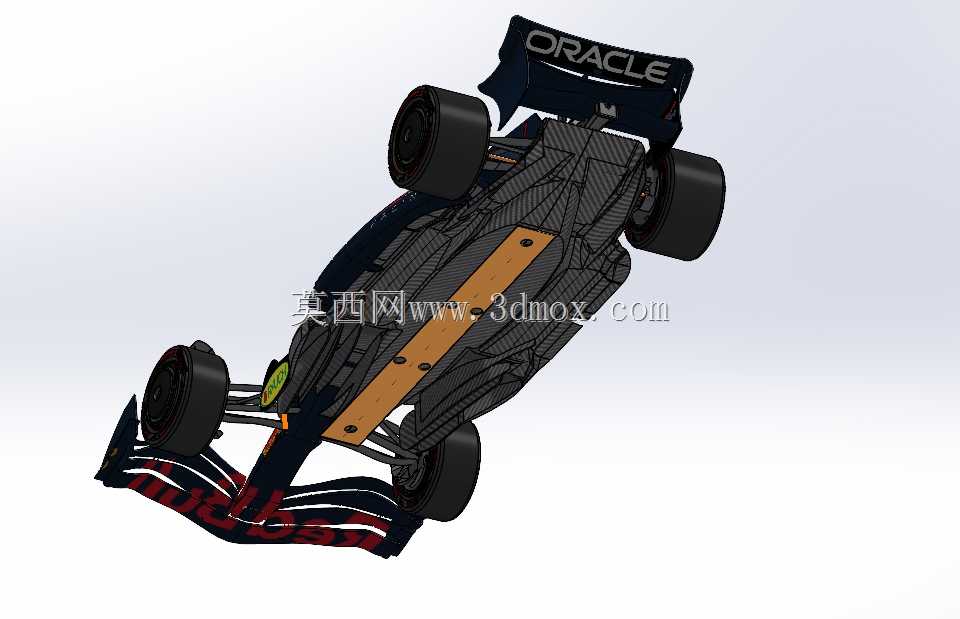

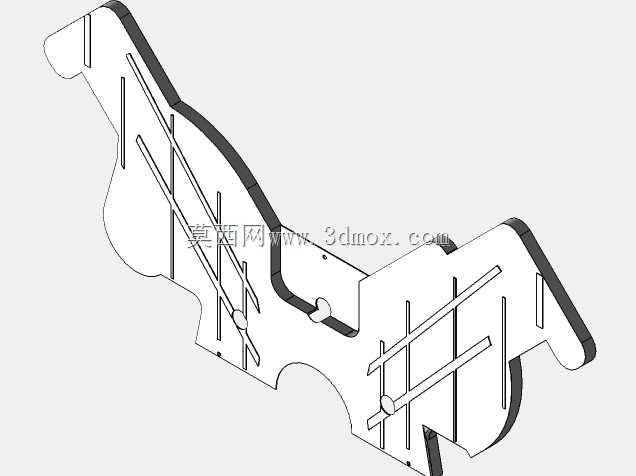

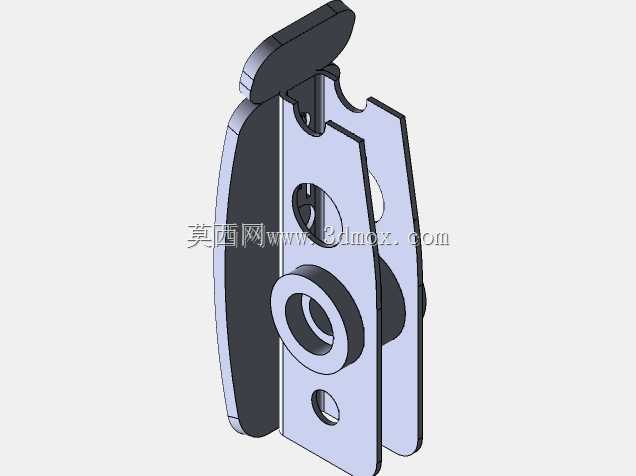

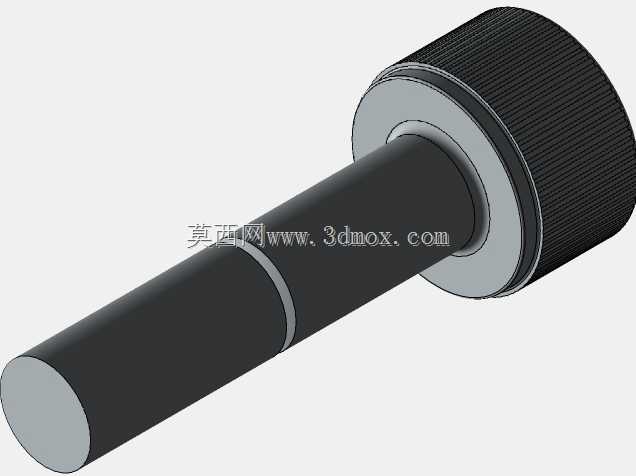

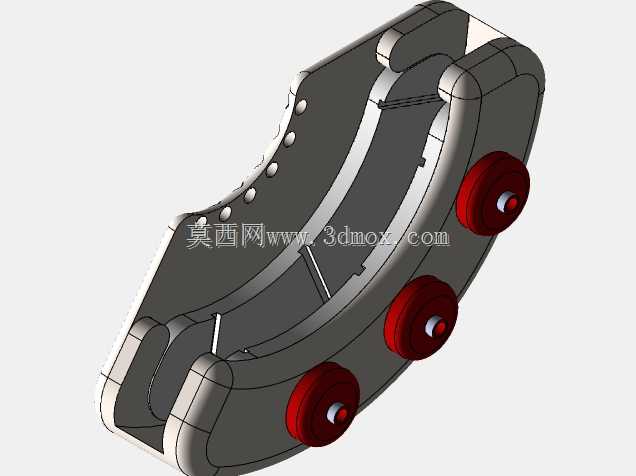

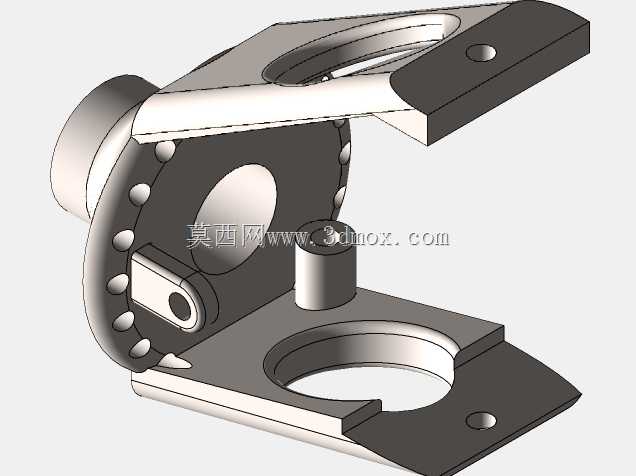

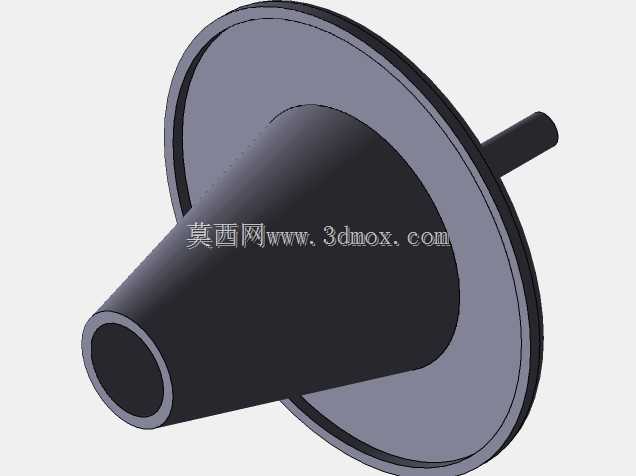

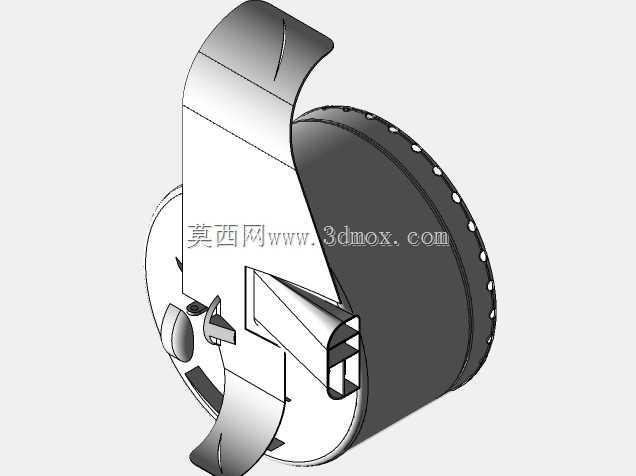

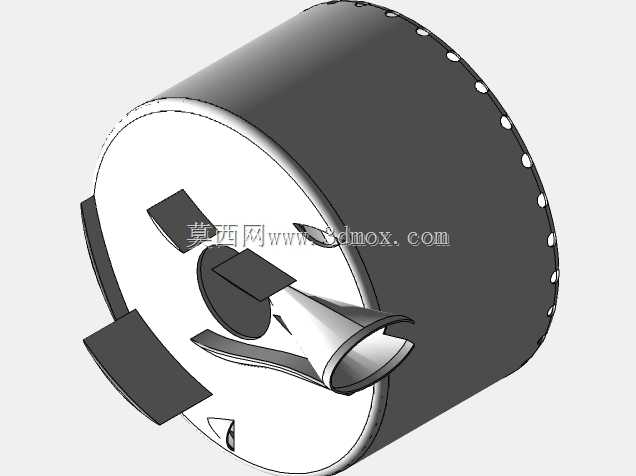

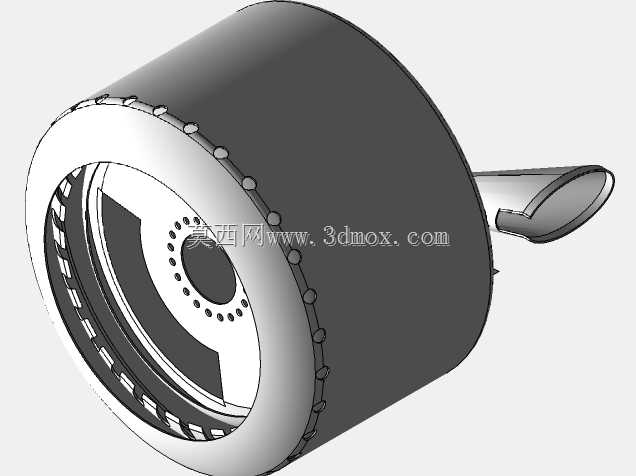

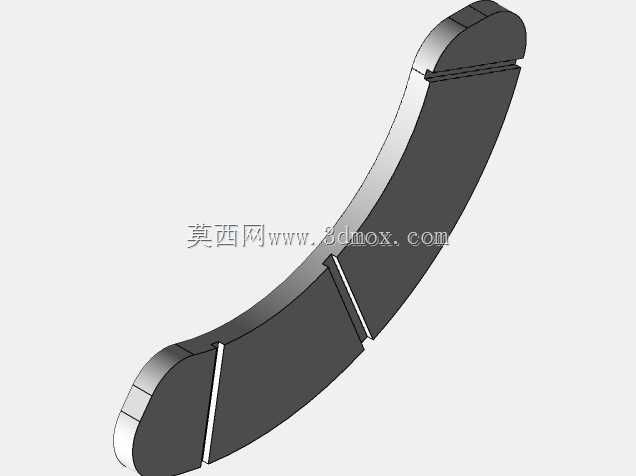

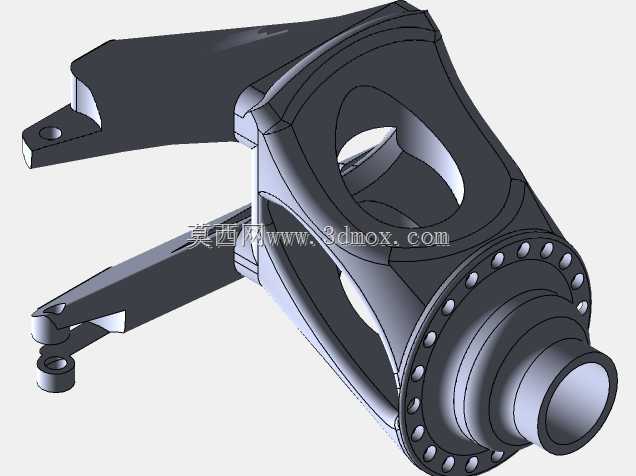

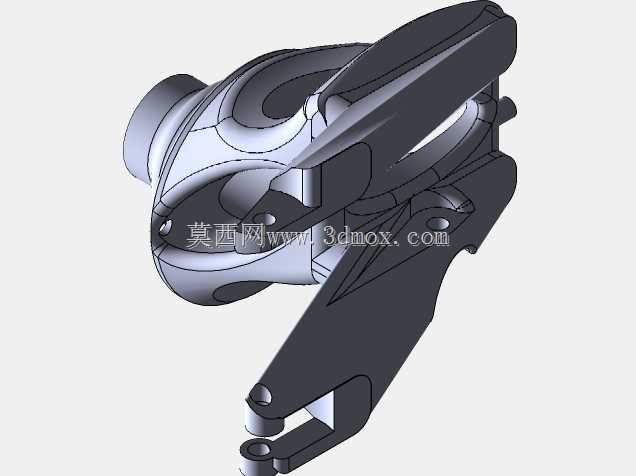

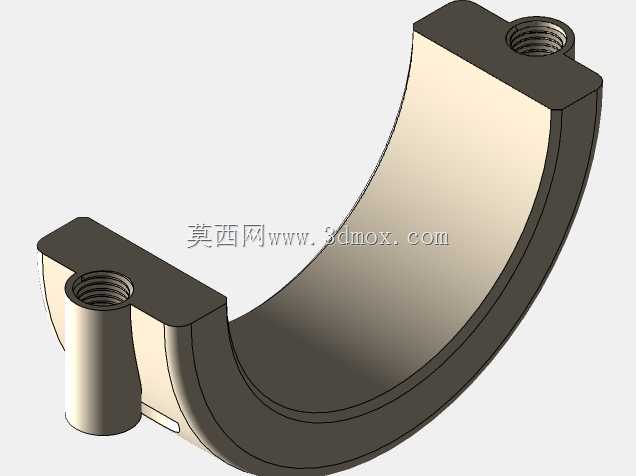

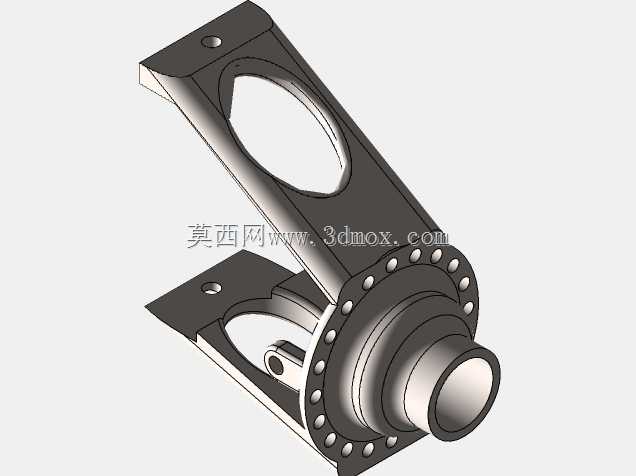

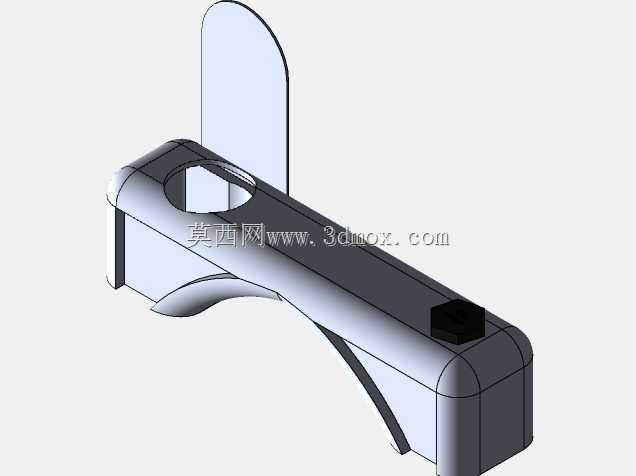

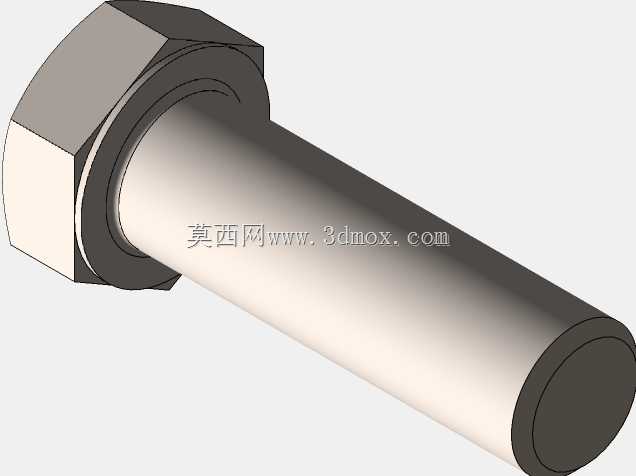

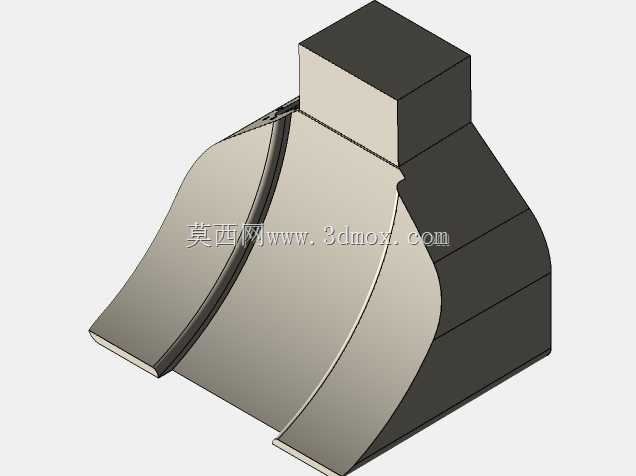

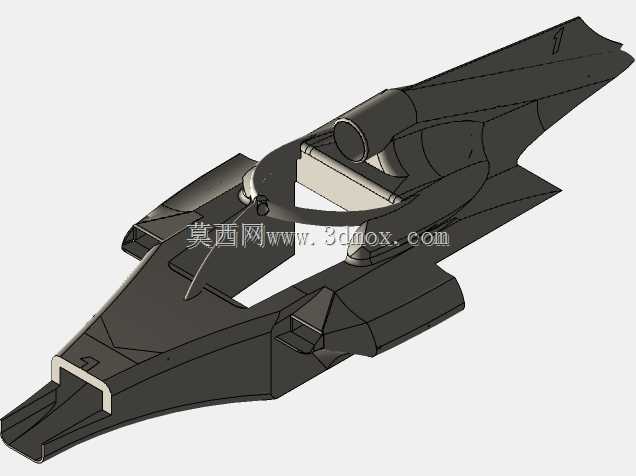

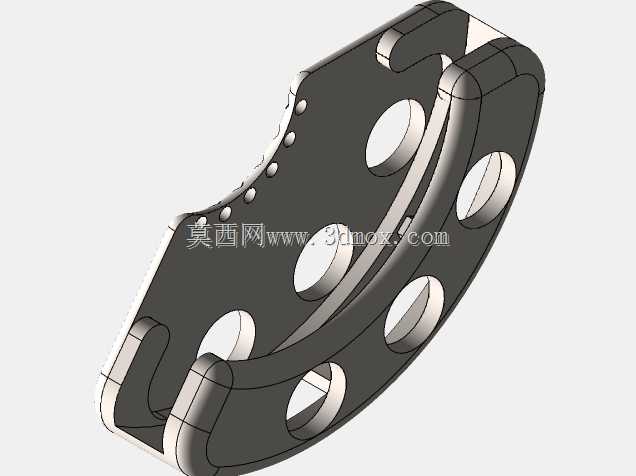

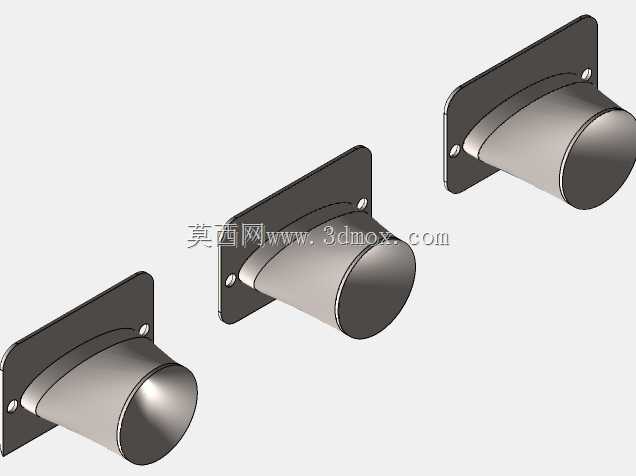

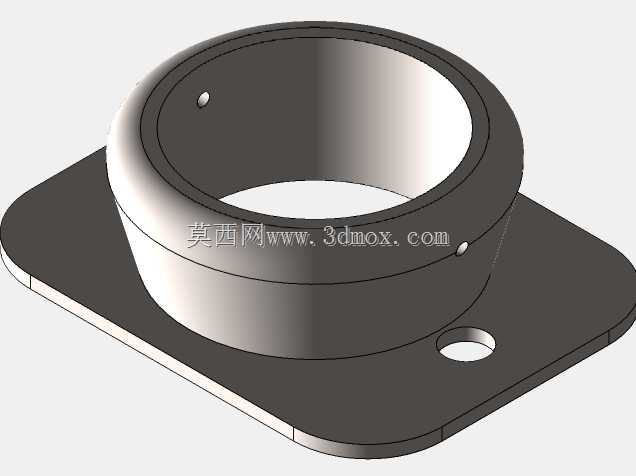

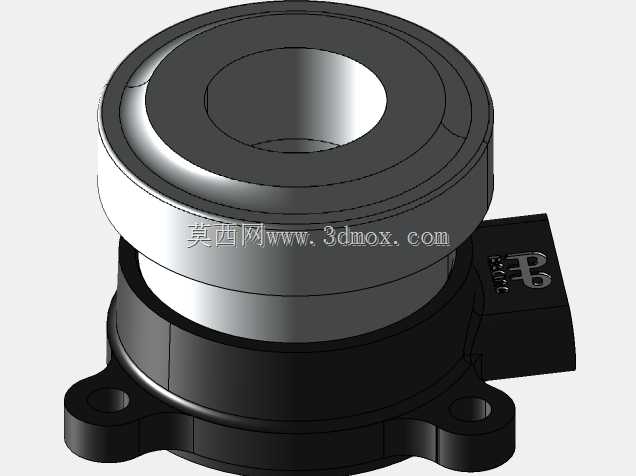

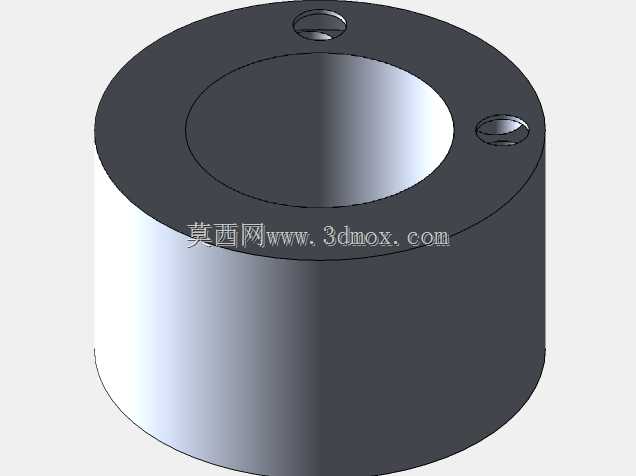

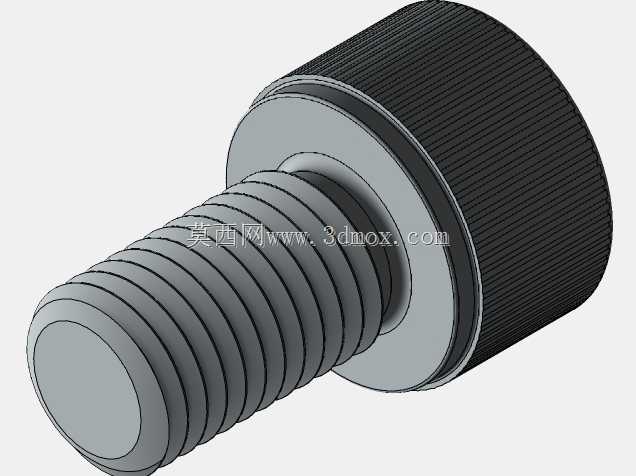

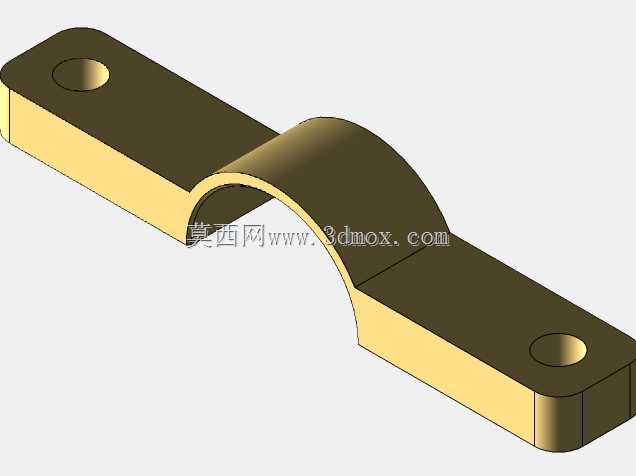

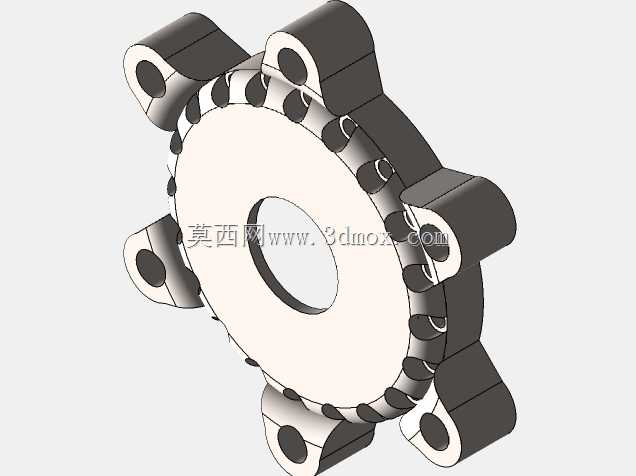

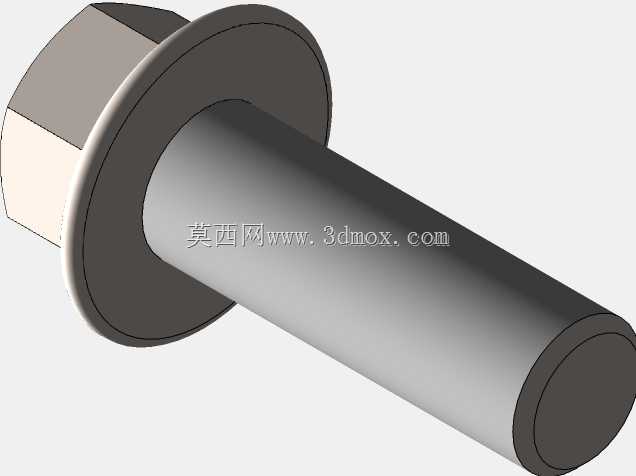

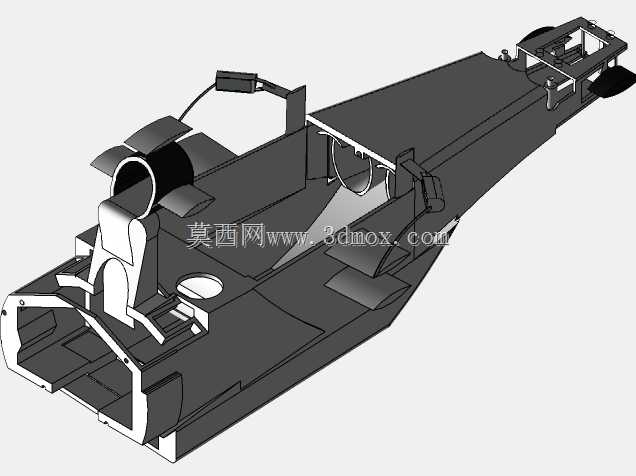

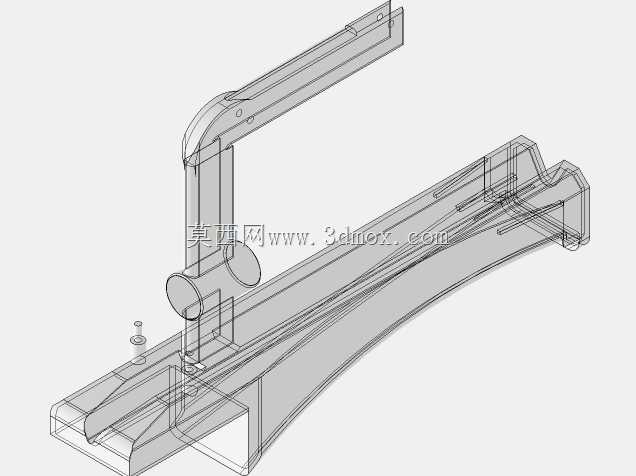

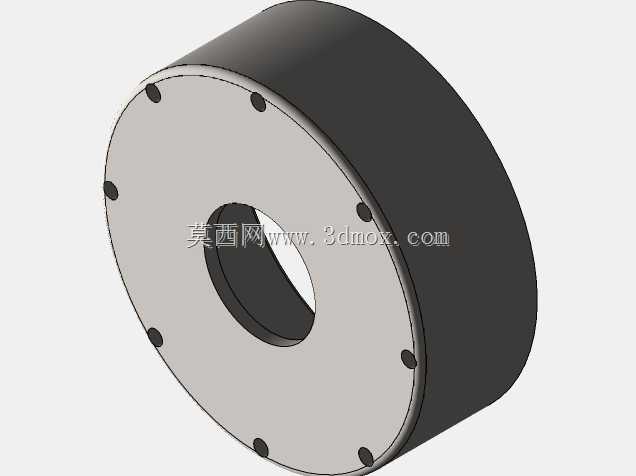

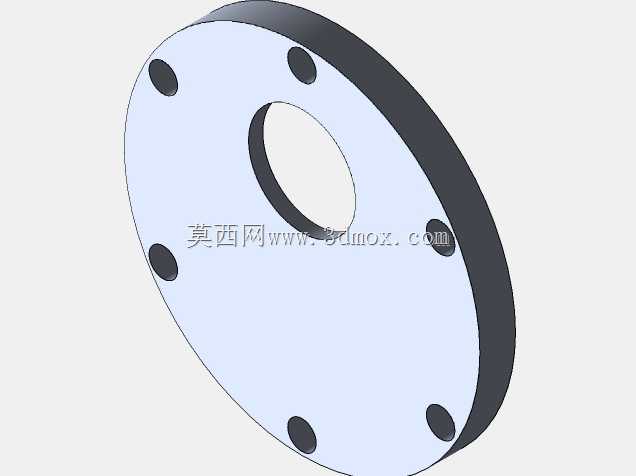

　　设计思路上，整体结构以单体壳座舱为核心承载基准，所有周边部件的安装定位均以单体壳上的预埋安装点为基准，前悬架的叉臂安装点、侧箱的连接挂点、动力单元的悬置安装位、后悬架的固定支座均统一基准坐标系，减少装配过程中的累计公差。底板部分采用多层复合结构的设计逻辑，上层为承载式底板结构承担车身扭转刚度需求，下层为气流塑形的导流面，两层结构之间预留了线束、冷却管路的铺设空间，同时在底板边缘设置了可更换的磨损条，应对行驶过程中底板与赛道表面的剐蹭损耗，无需更换整块底板即可完成维护。前轮的转向节结构整合了刹车通风道的安装接口，刹车卡钳的安装位置做了偏置优化，降低前轮的簧下质量同时，保证刹车系统的散热气流能够直接作用于刹车盘工作面，减少长距离行驶下的刹车热衰减问题。

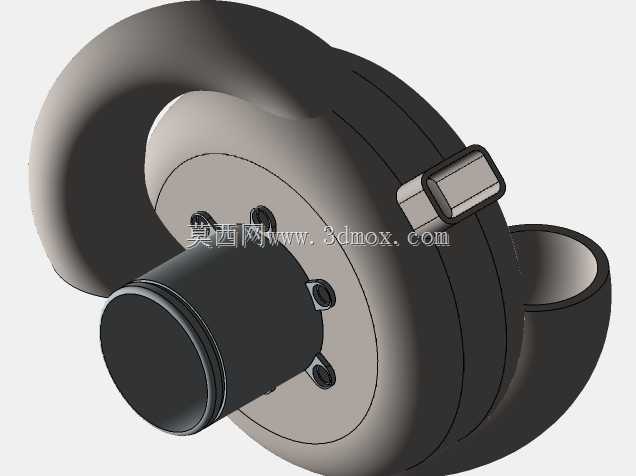

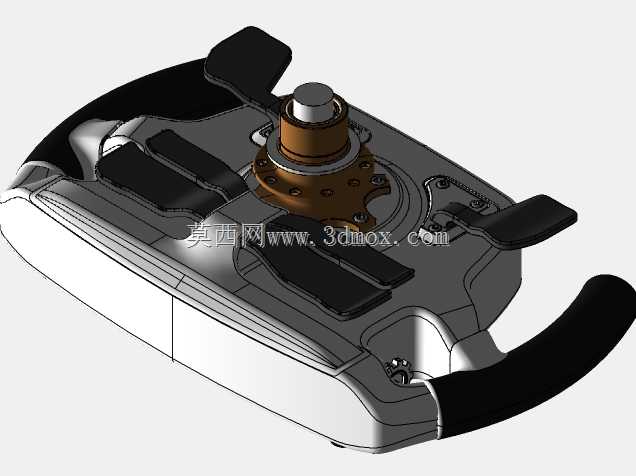

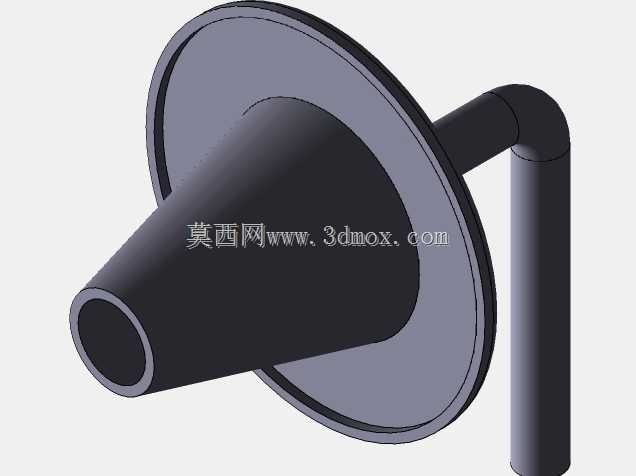

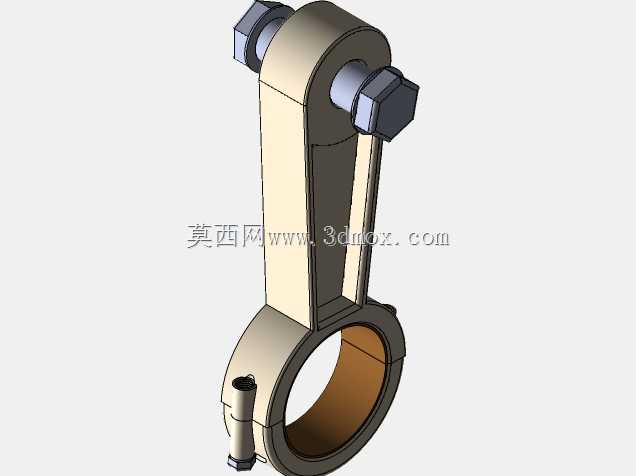

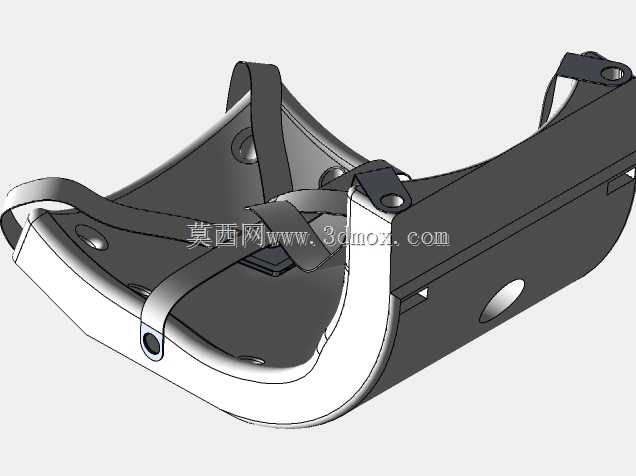

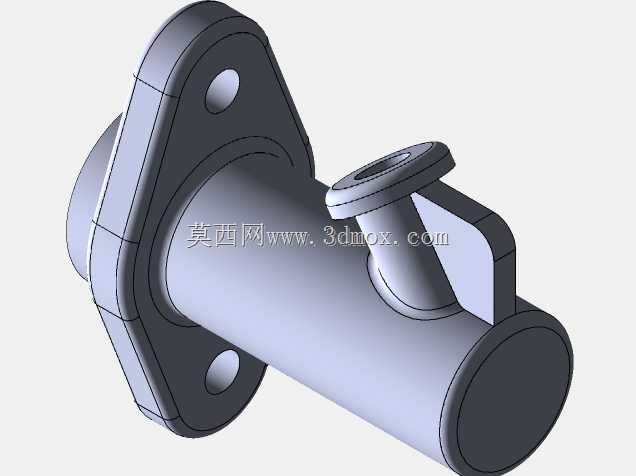

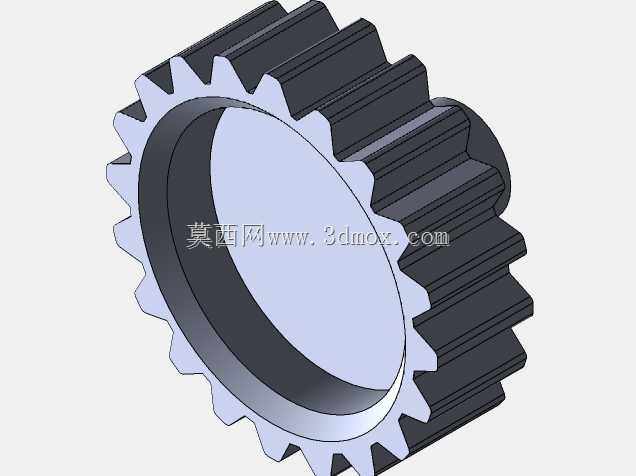

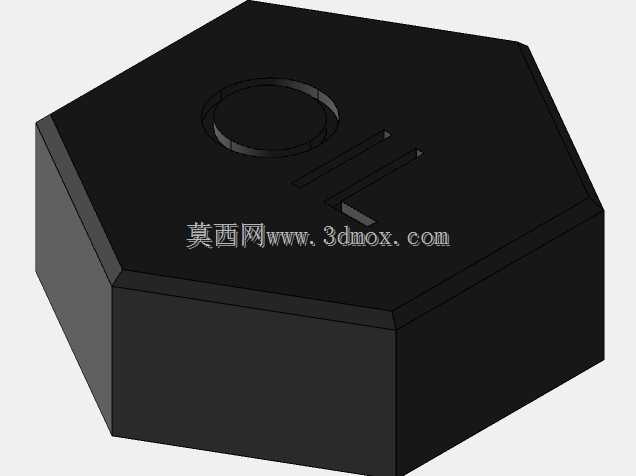

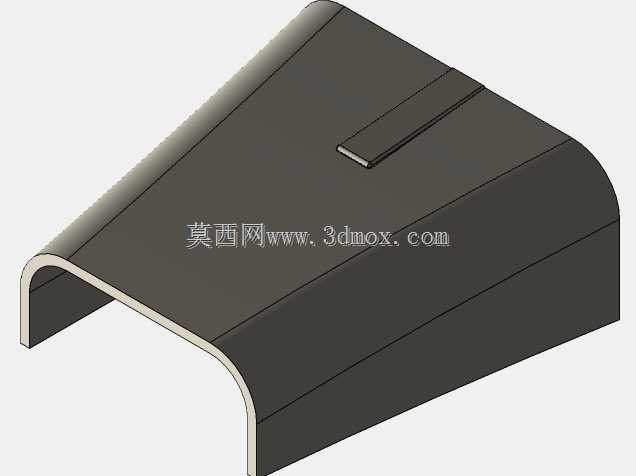

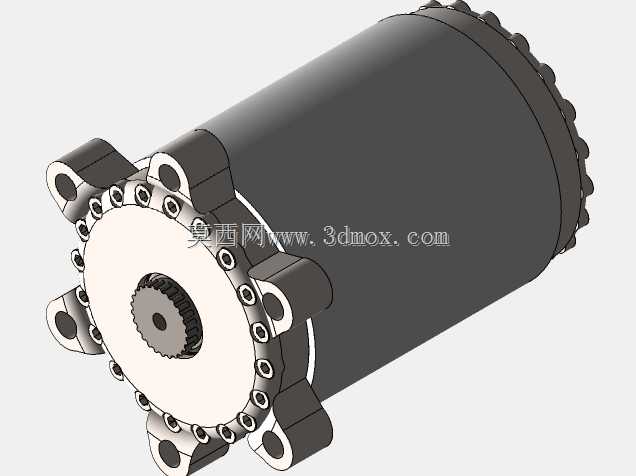

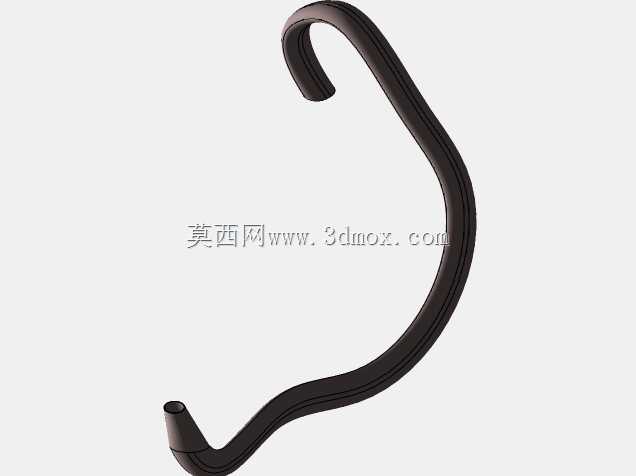

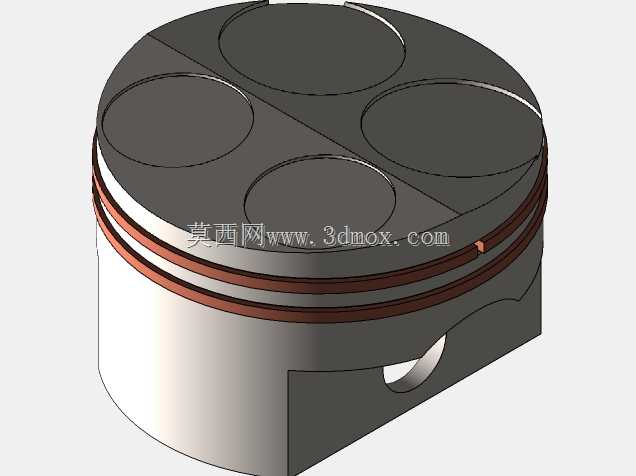

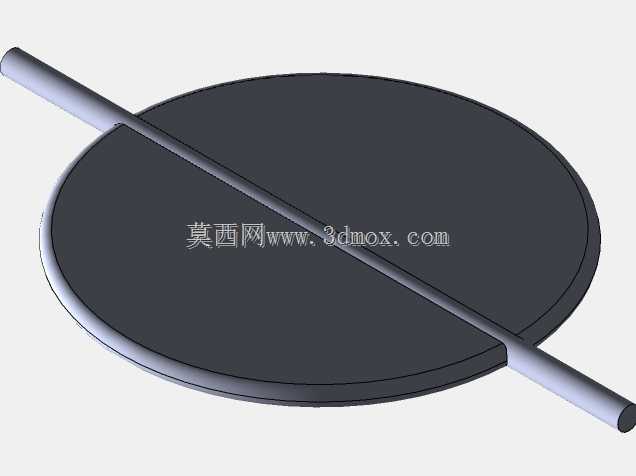

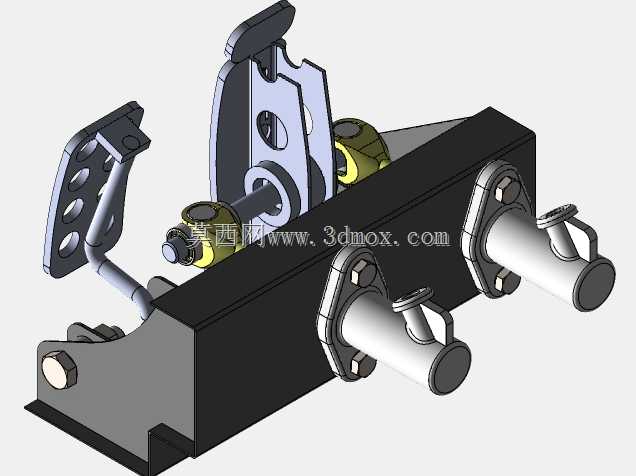

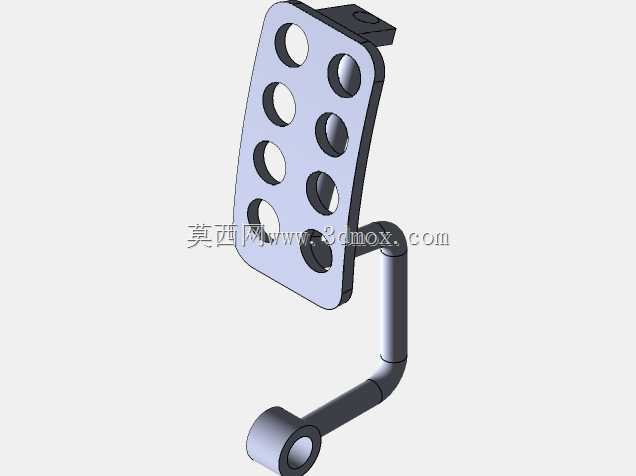

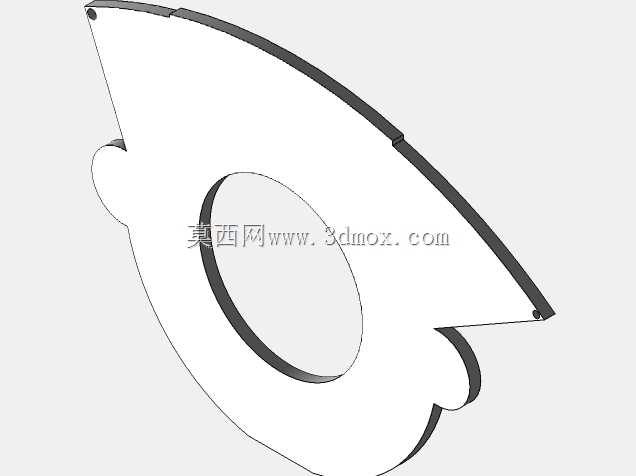

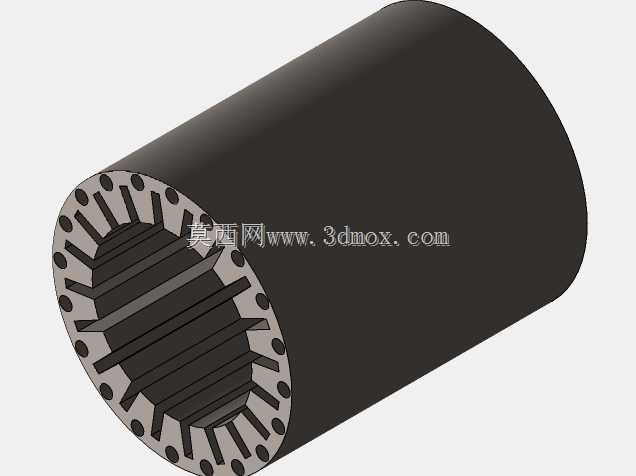

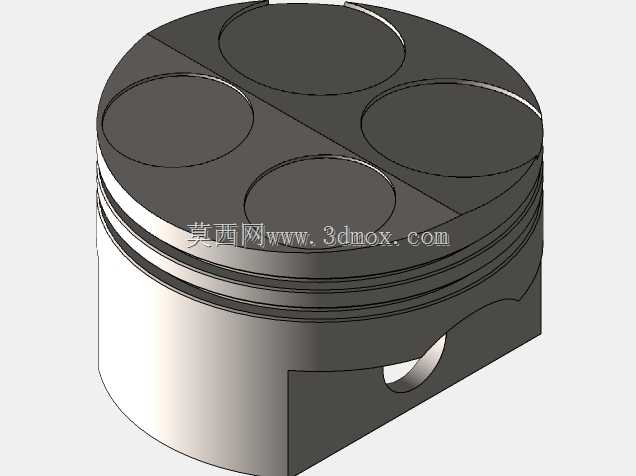

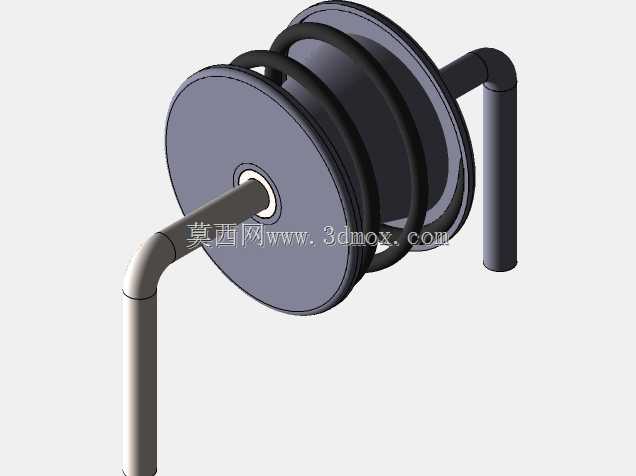

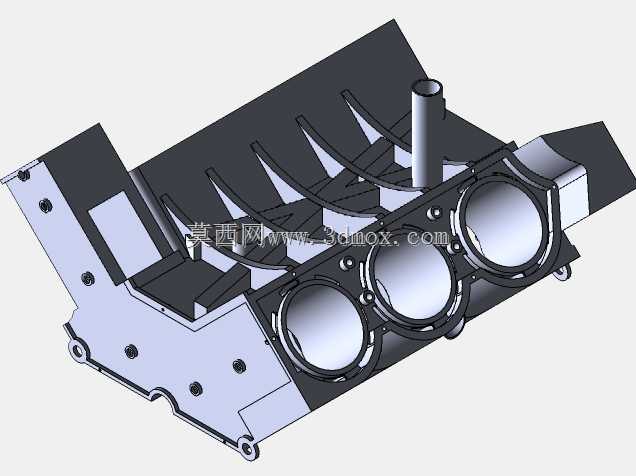

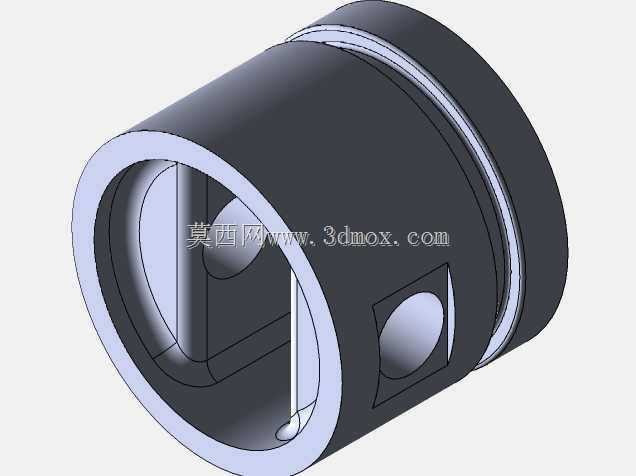

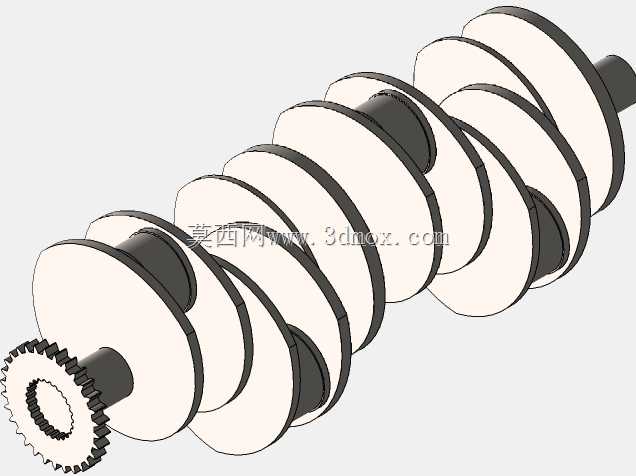

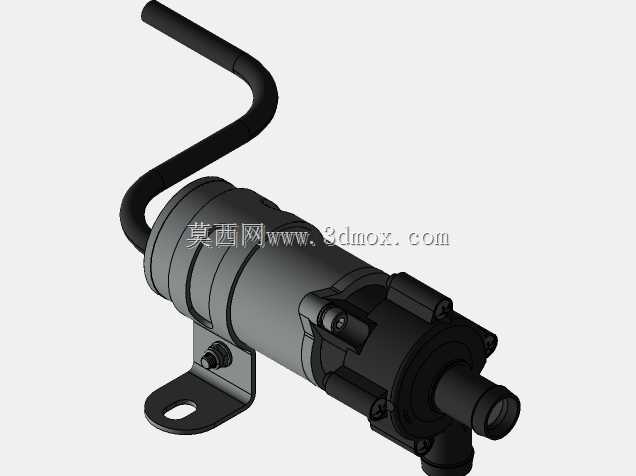

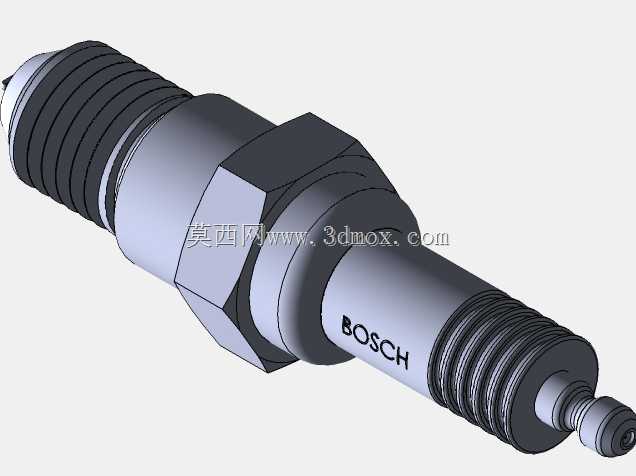

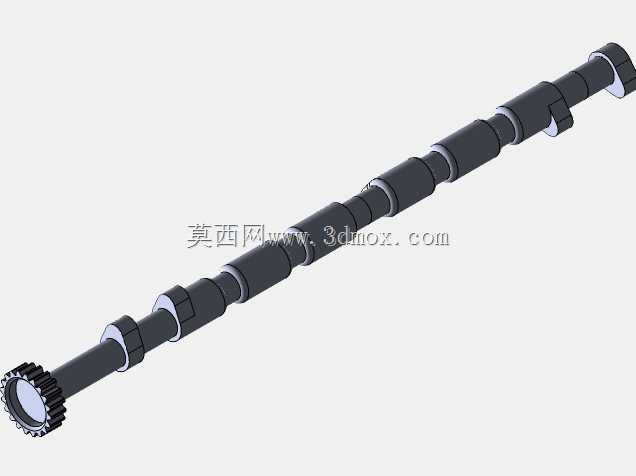

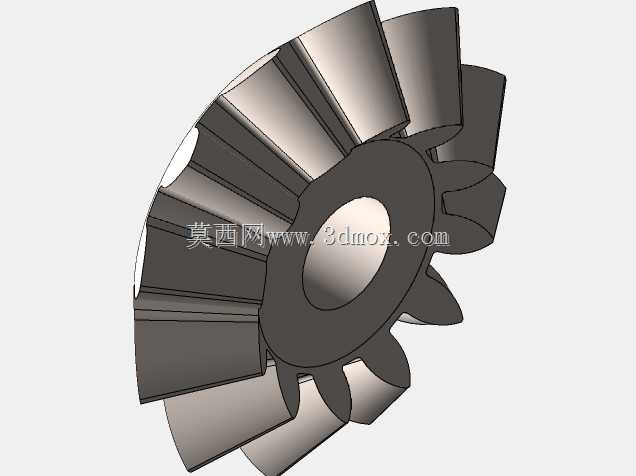

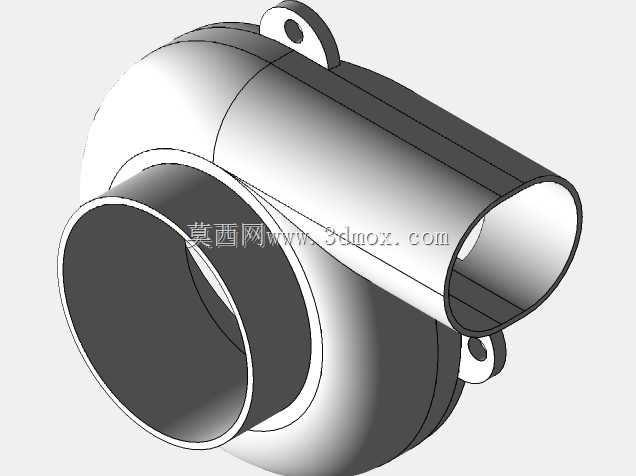

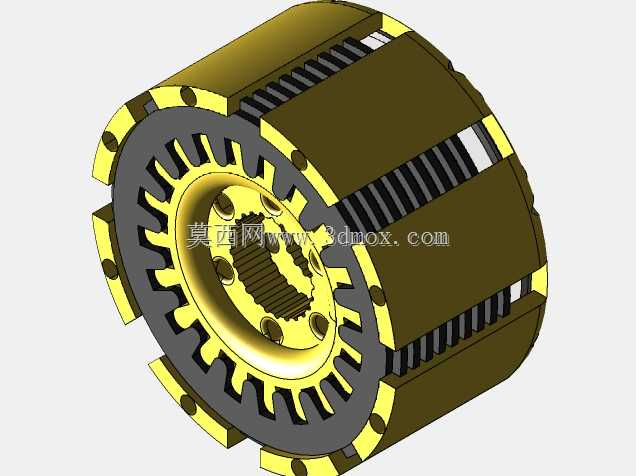

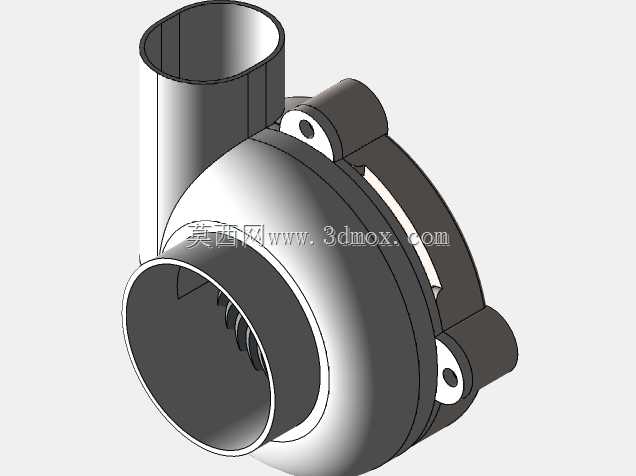

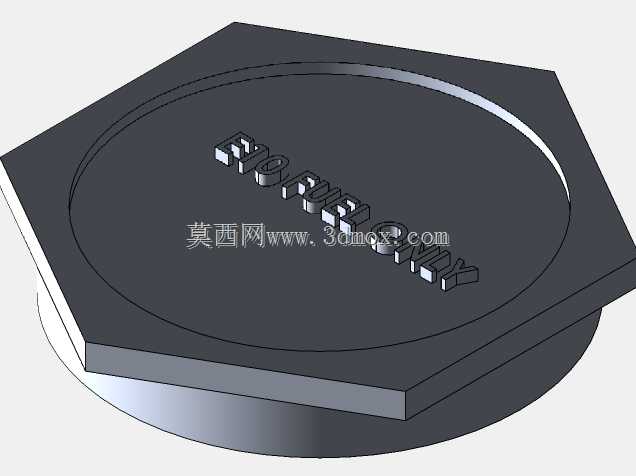

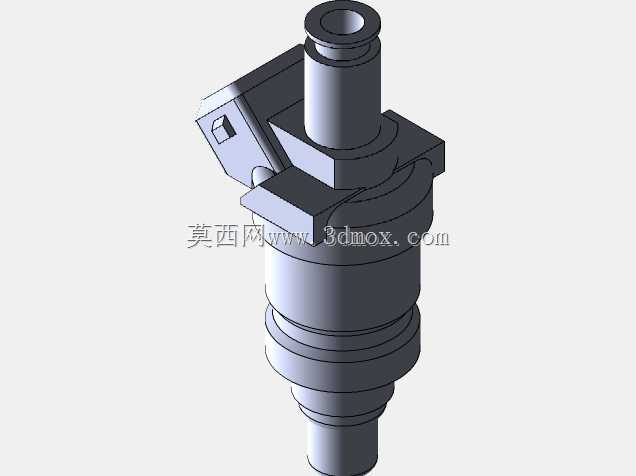

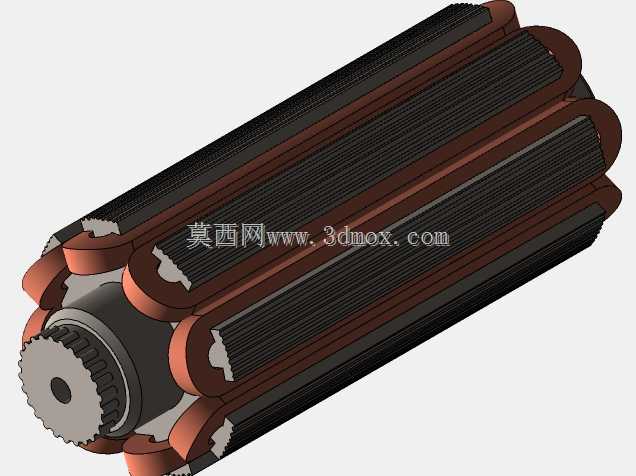

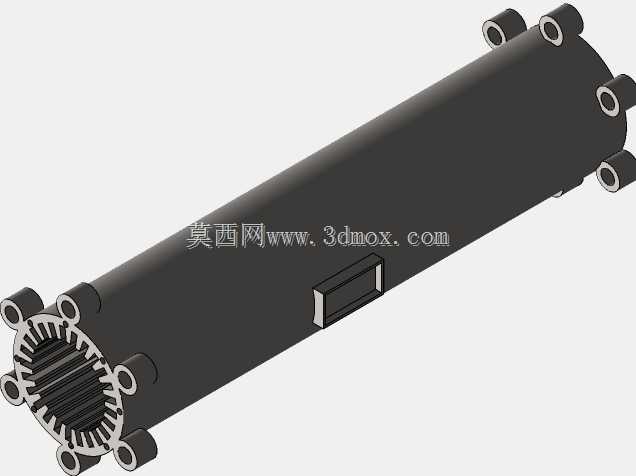

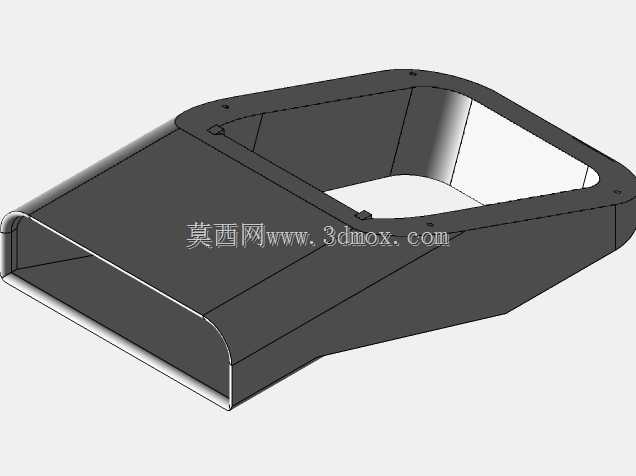

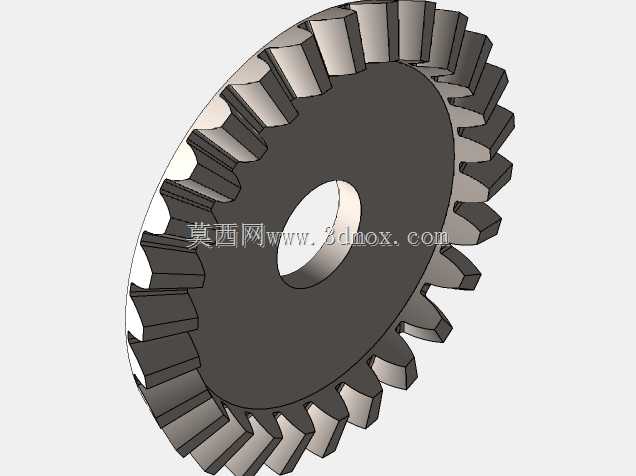

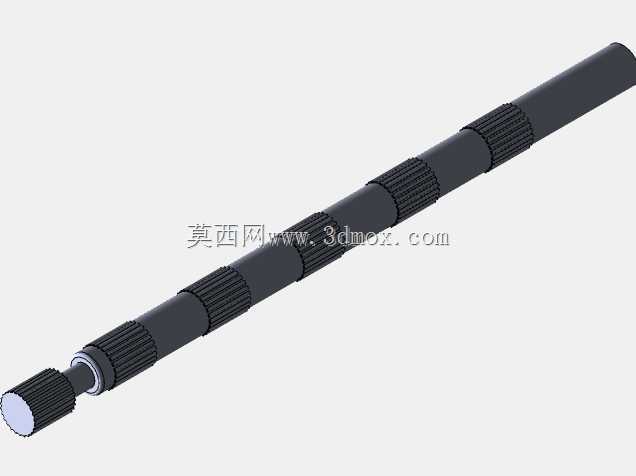

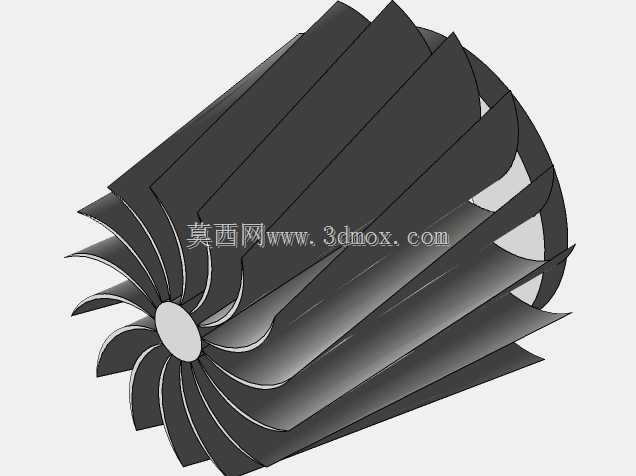

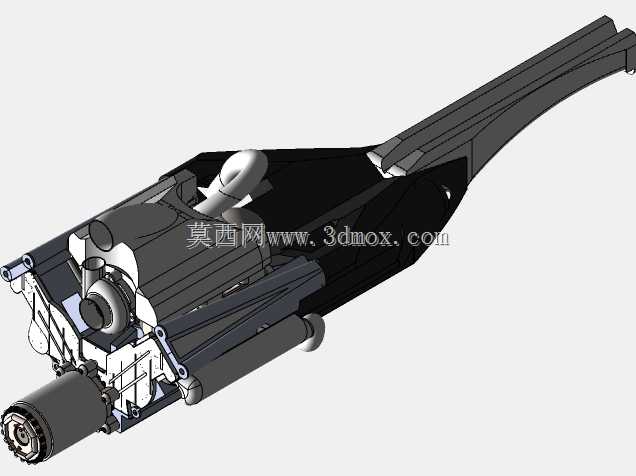

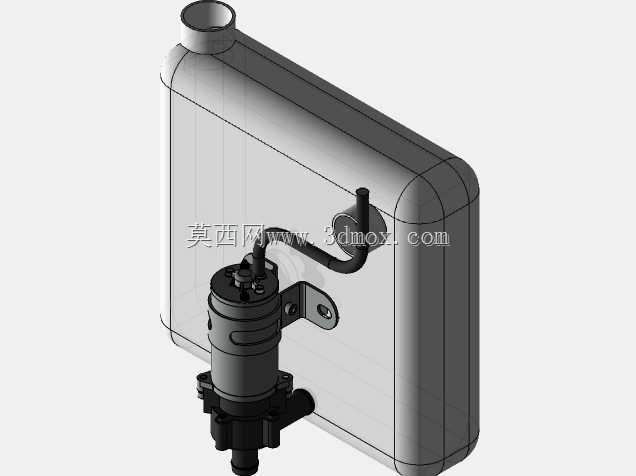

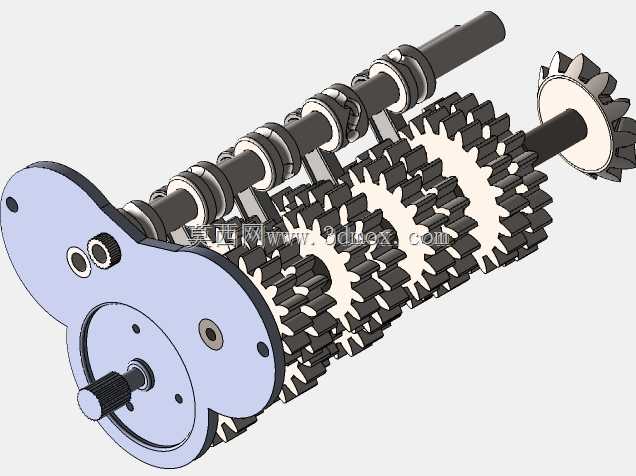

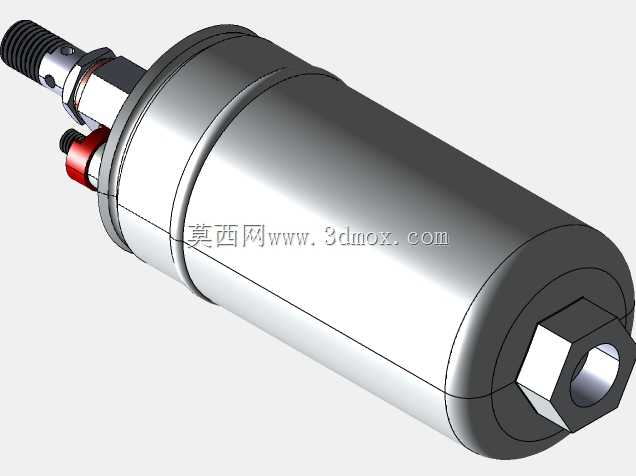

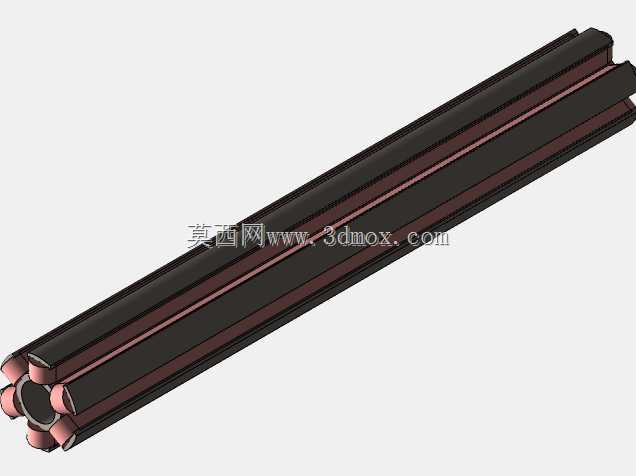

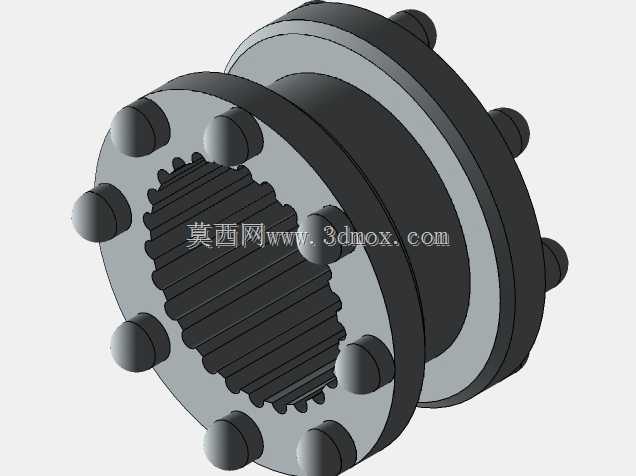

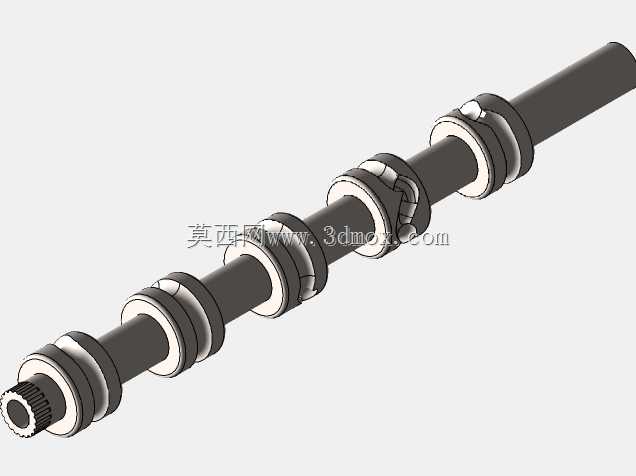

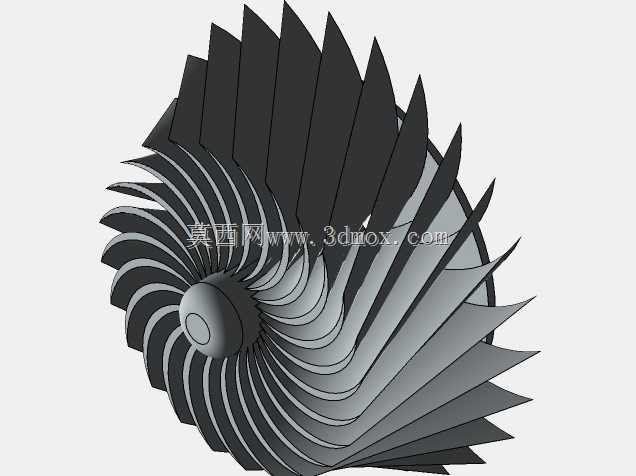

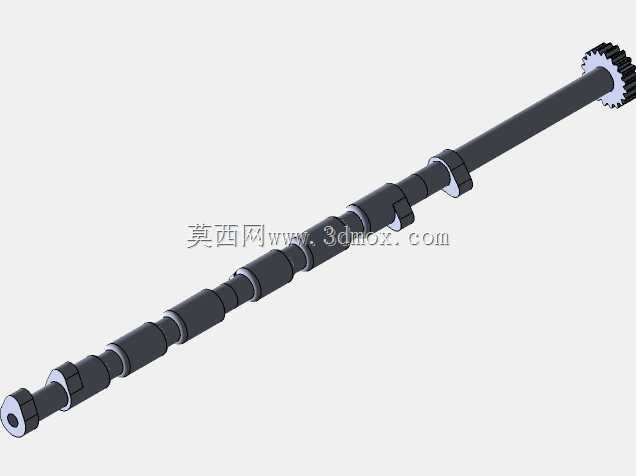

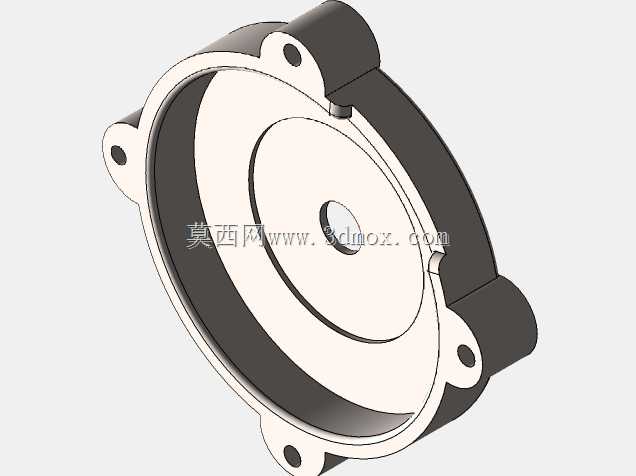

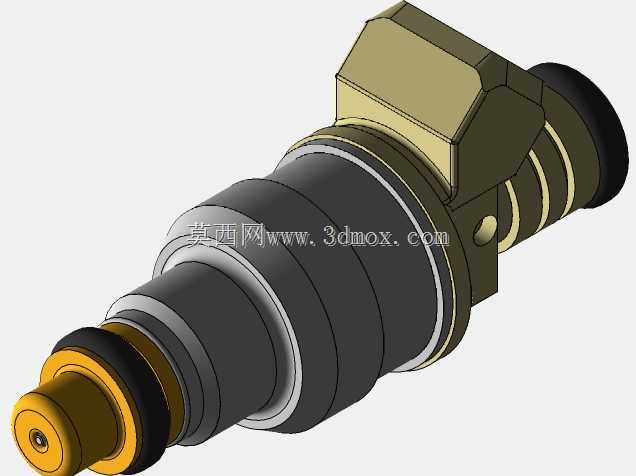

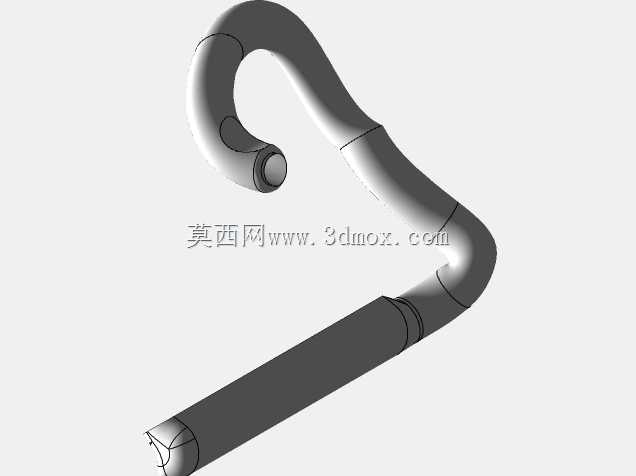

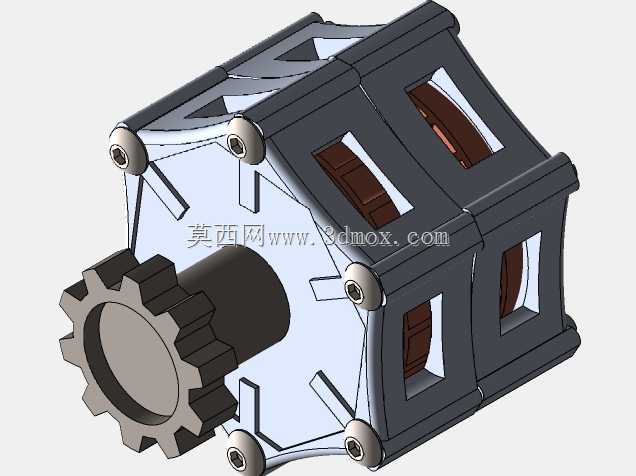

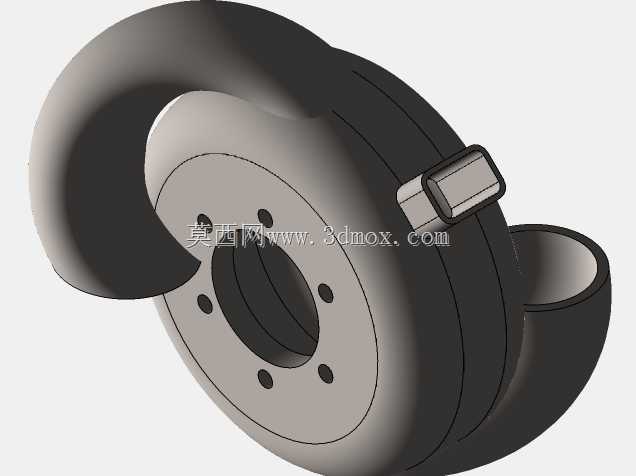

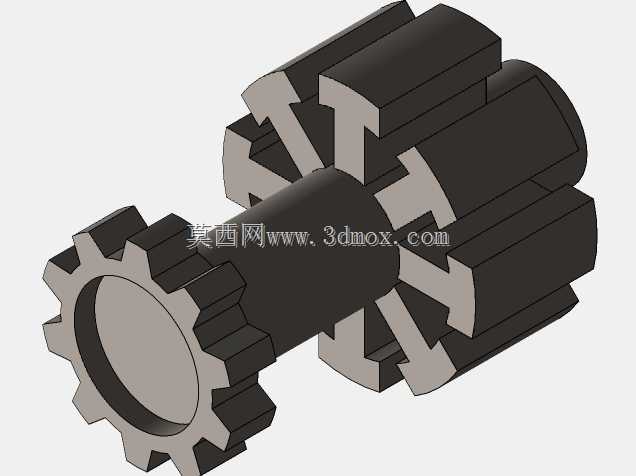

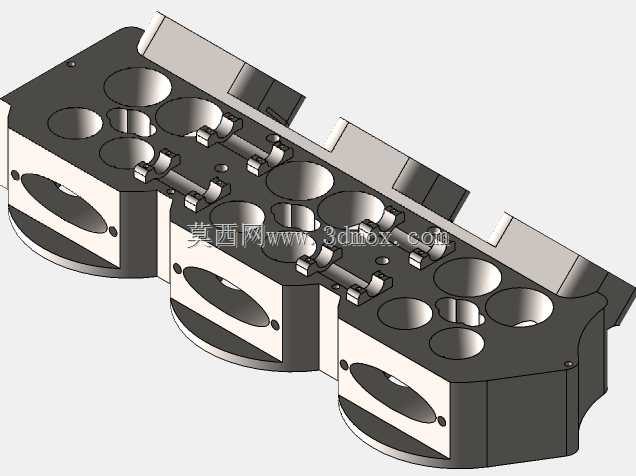

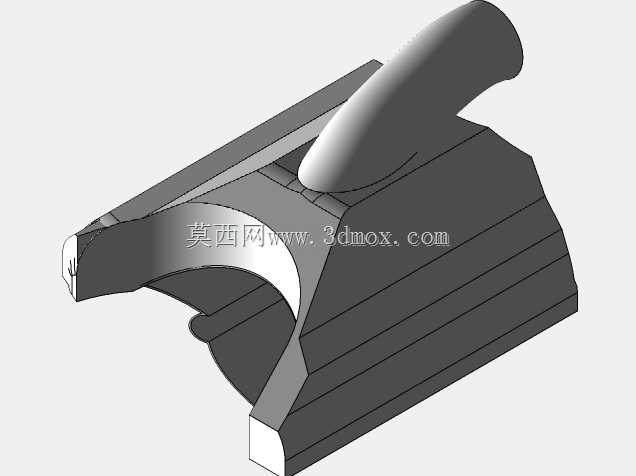

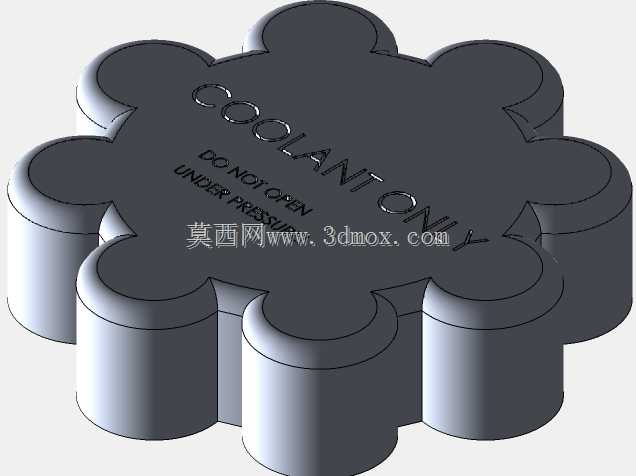

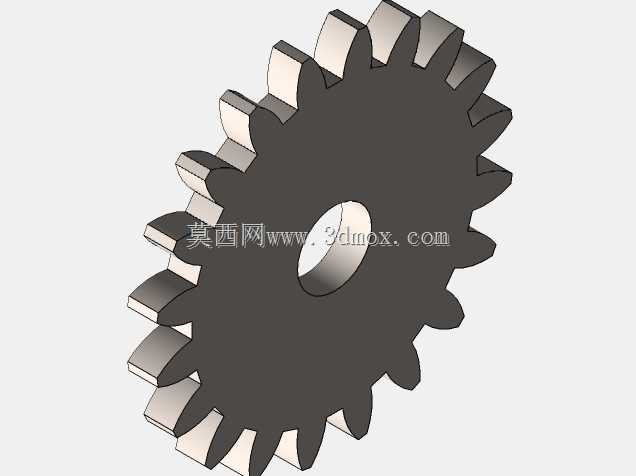

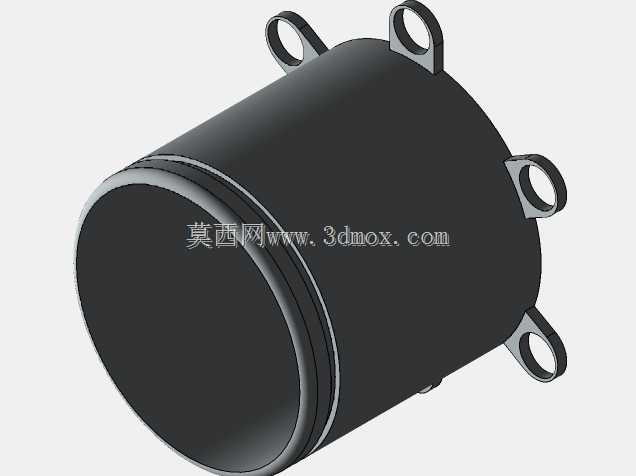

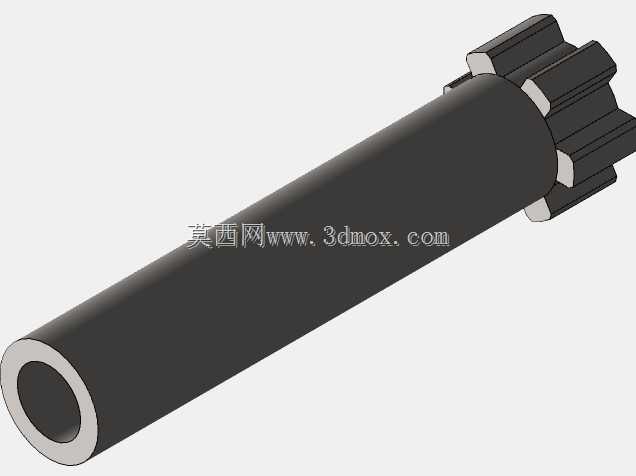

　　从外形尺寸与安装边界来看，整车宽度控制在赛事规则要求的2米阈值内，前轮轮距与后轮轮距的差值经过匹配调校，保证高速过弯时的车身重心转移平顺性；车身高度的最低点为底板中央的文丘里通道喉部，距离地面的设计间隙预留了悬架动态压缩的行程余量，避免车辆在路肩冲击、制动点头工况下底板与地面发生硬性磕碰。动力单元的安装舱位预留了V6涡轮增压动力单元与周边能量回收系统的安装空间，散热管路的走向沿侧箱内壁排布，不占用外部空气动力学套件的气流通道；驾驶舱的轮廓按照赛事安全标准的生存舱尺寸设计，预留了头盔、HANS装置、安全带系统的安装空间，座舱边缘的防碰撞结构安装位与单体壳做了一体化集成设计，不需要额外增加连接支架即可安装防碰撞溃缩结构。

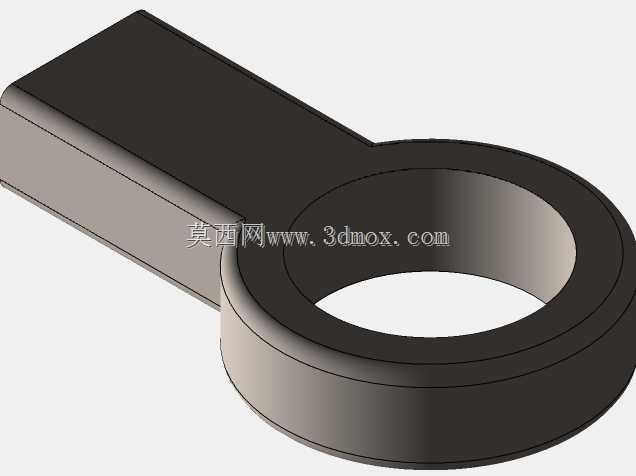

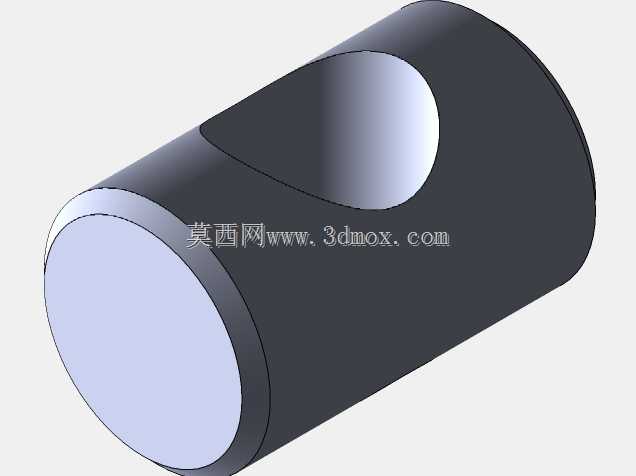

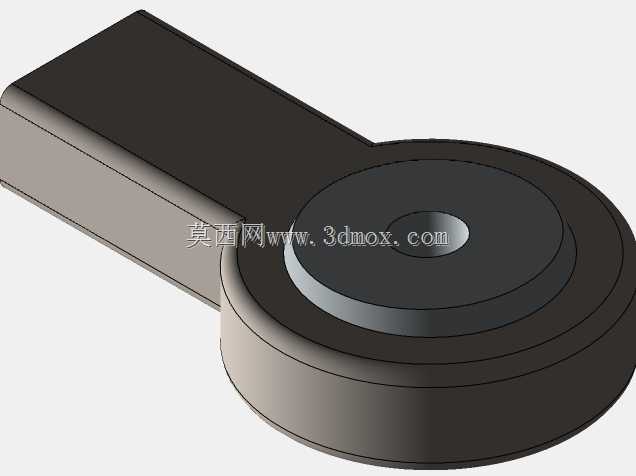

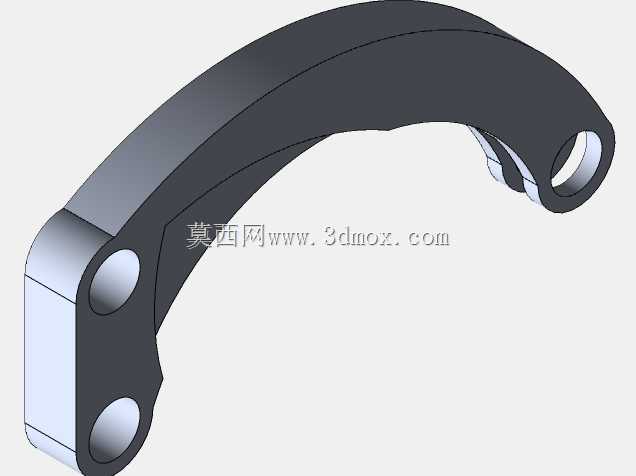

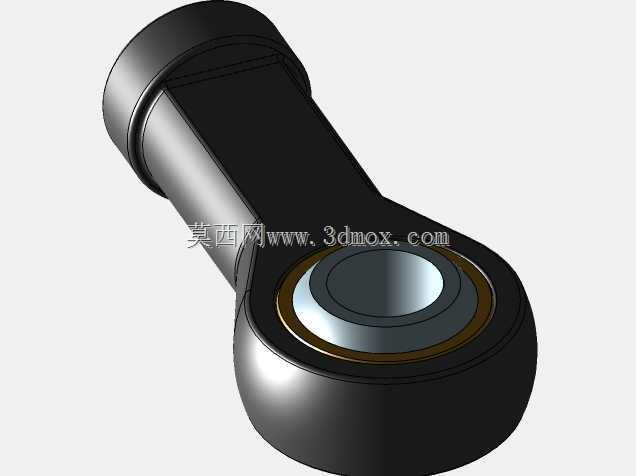

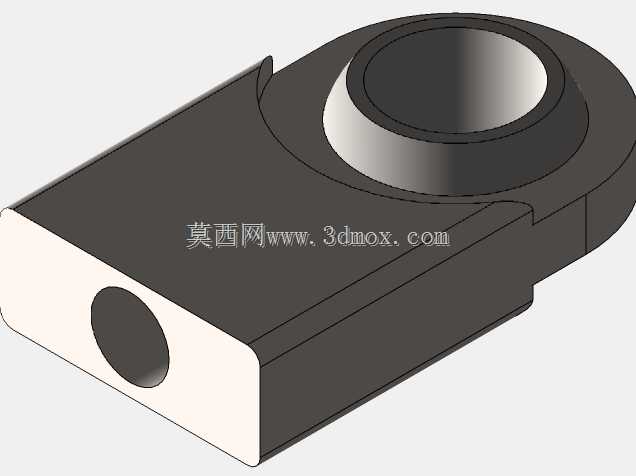

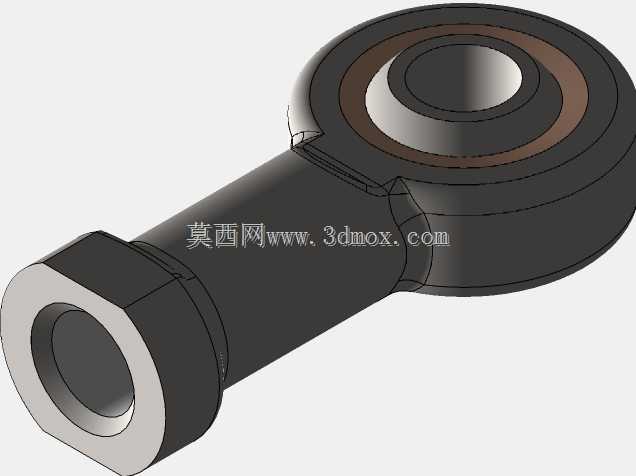

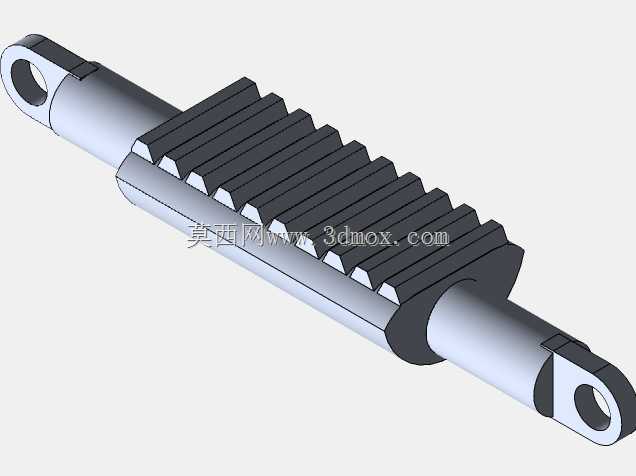

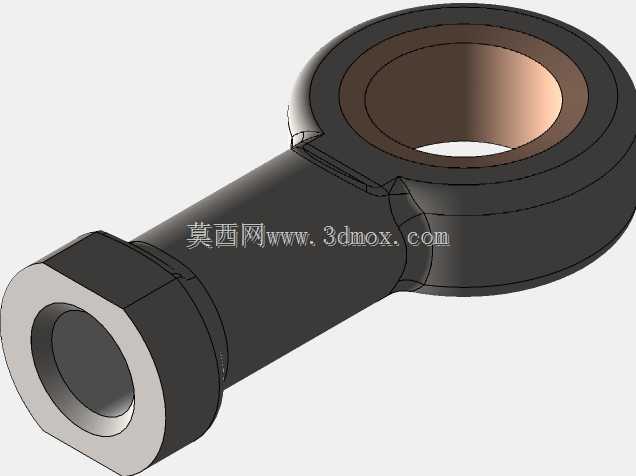

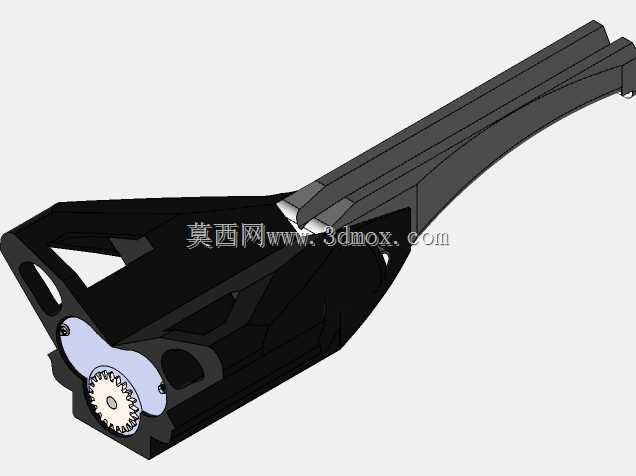

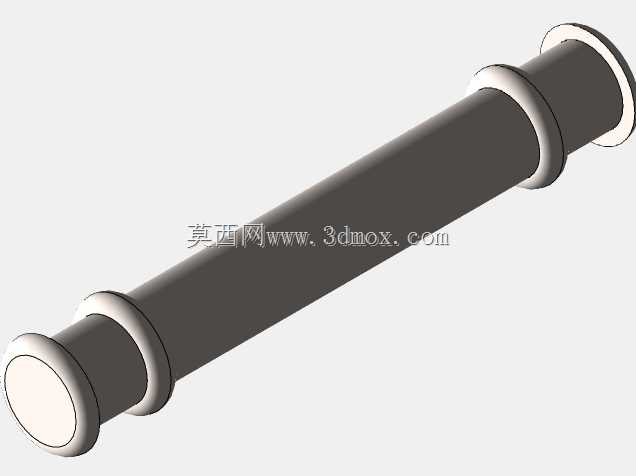

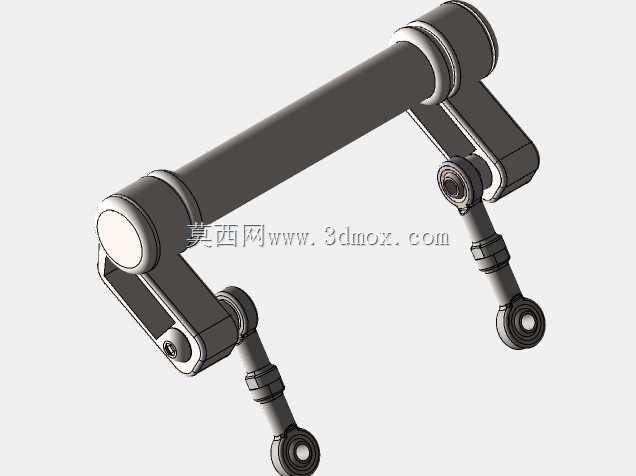

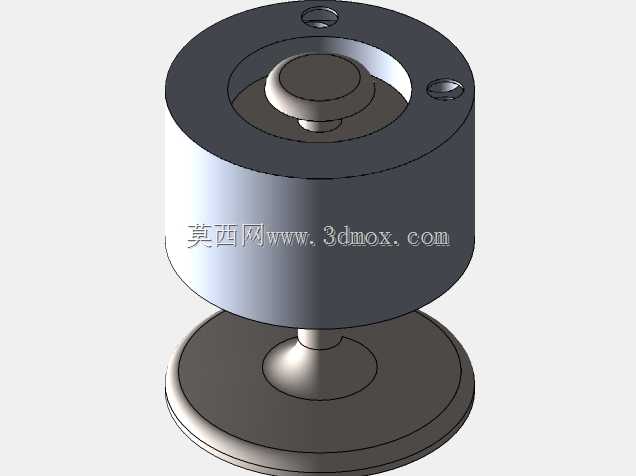

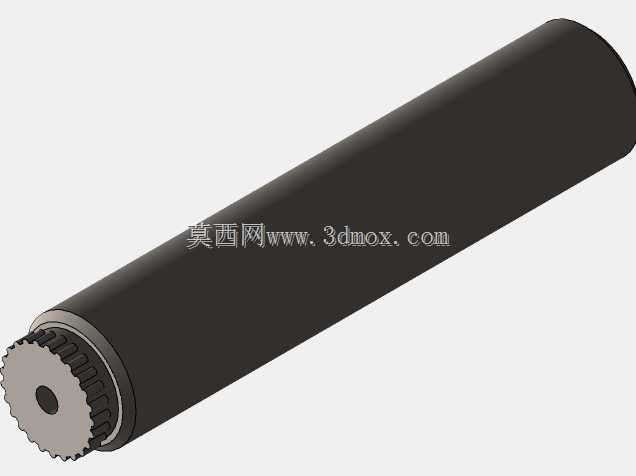

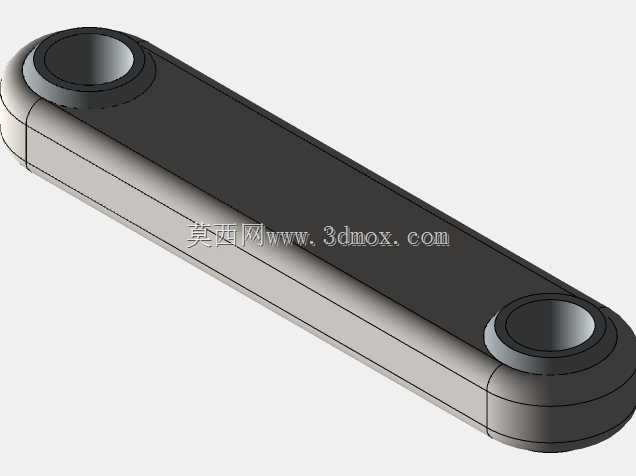

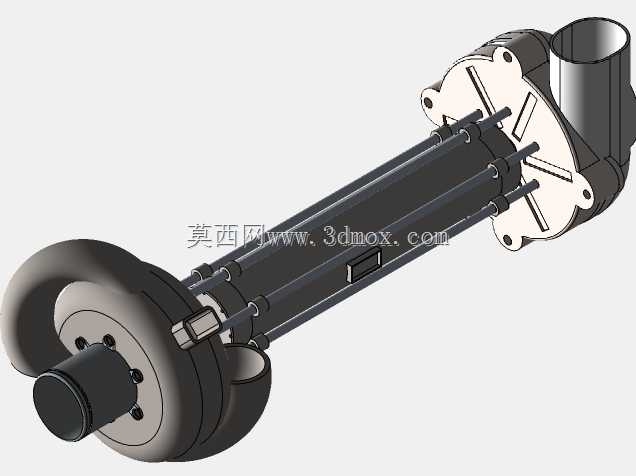

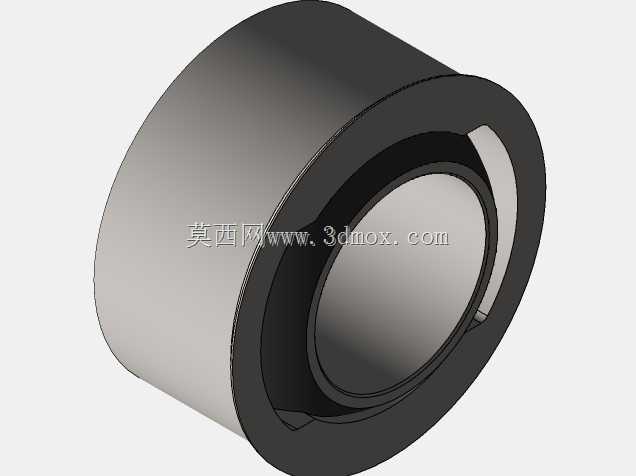

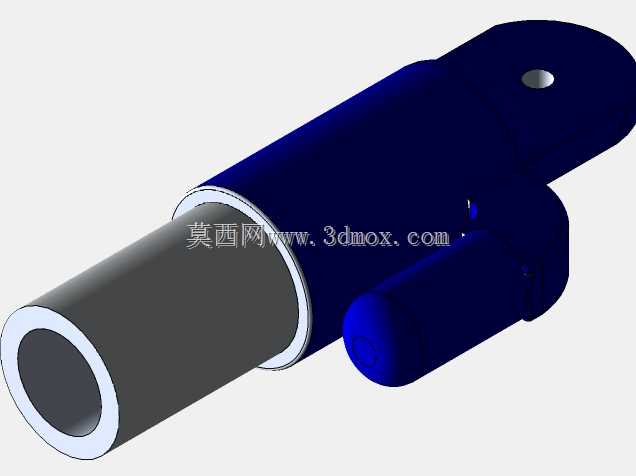

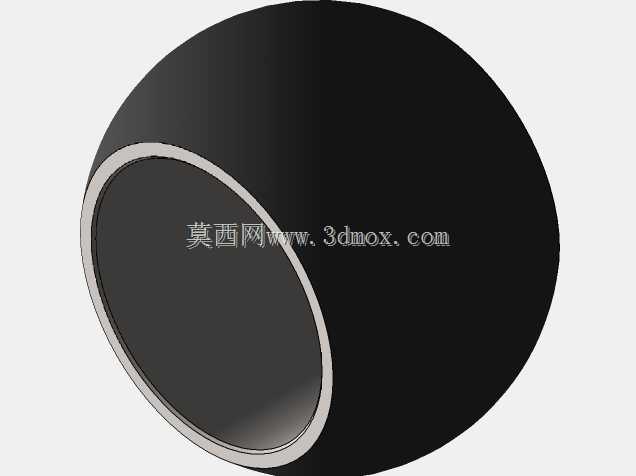

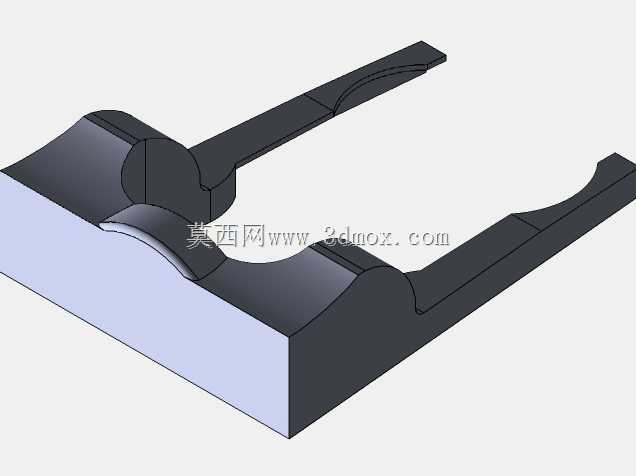

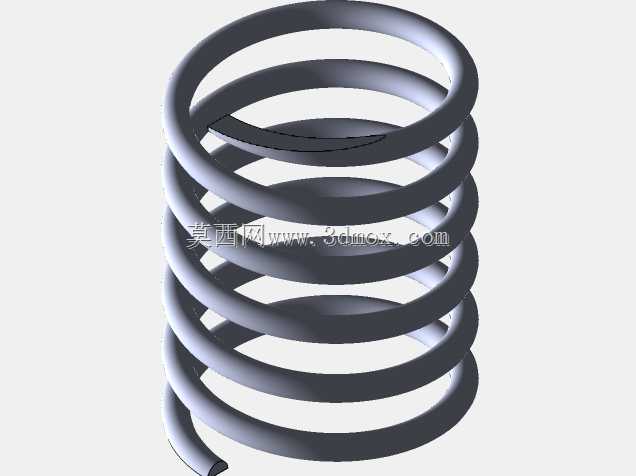

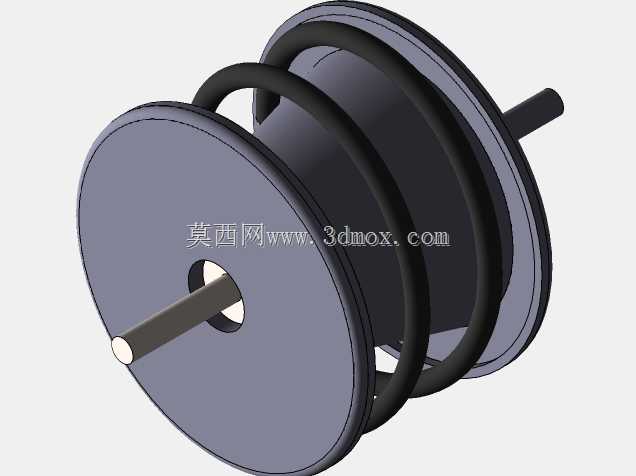

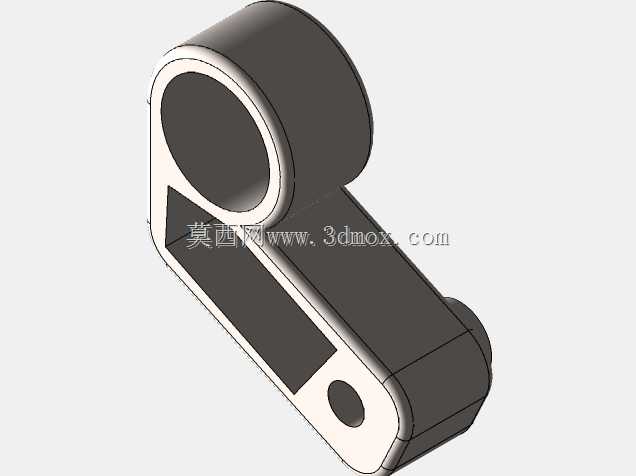

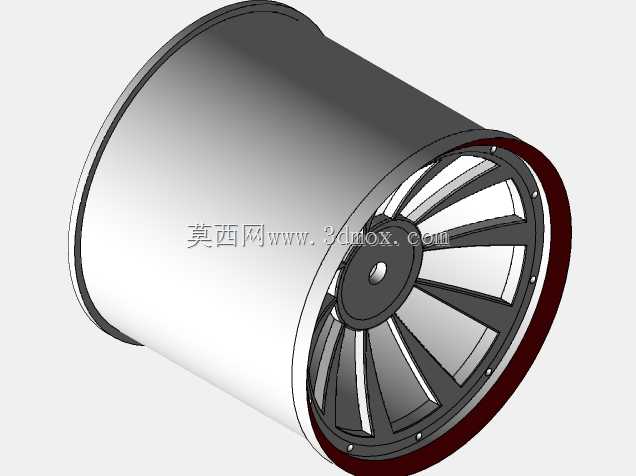

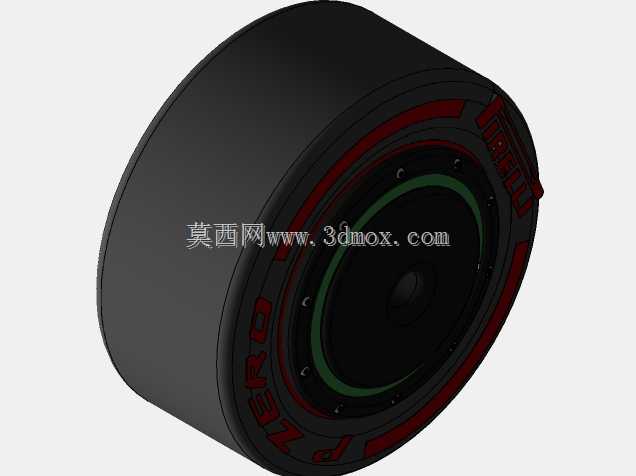

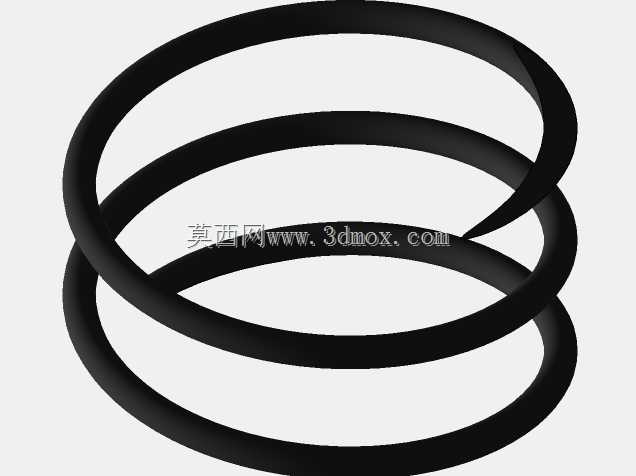

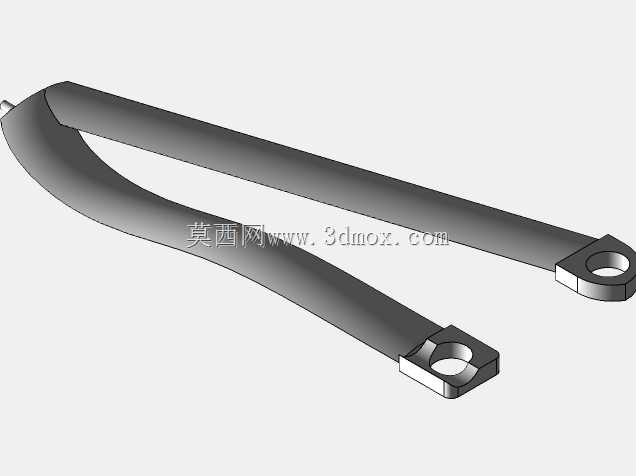

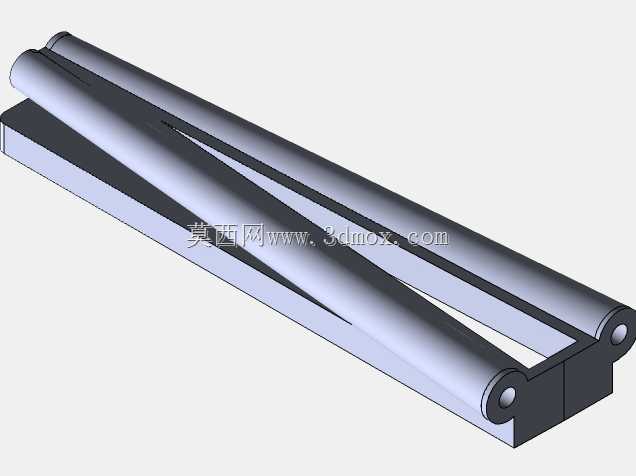

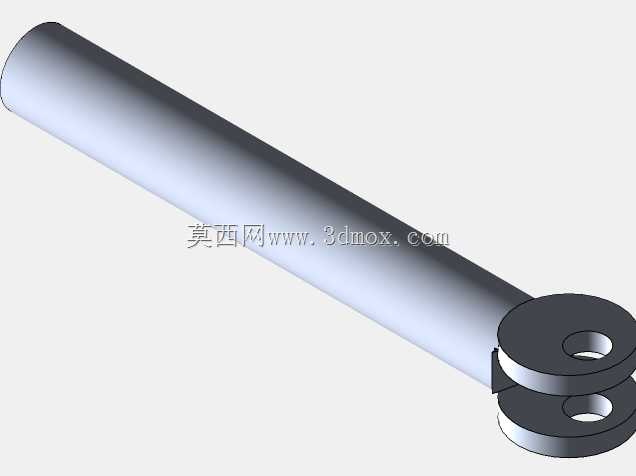

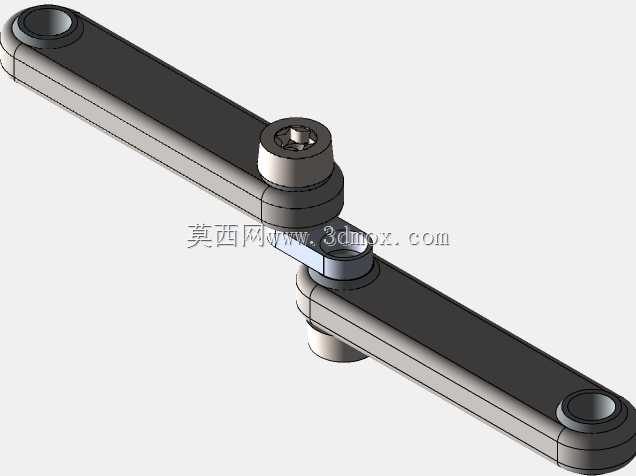

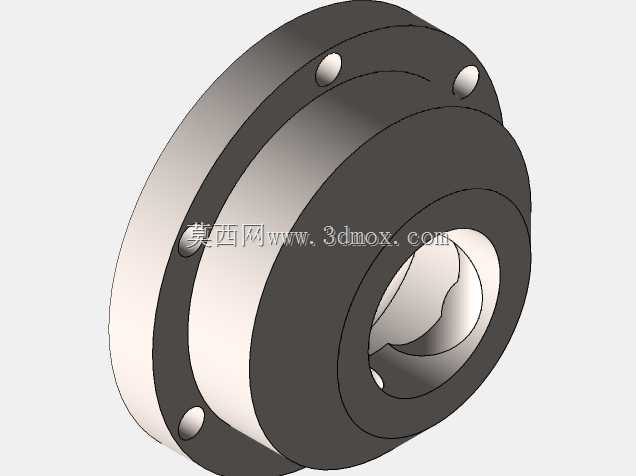

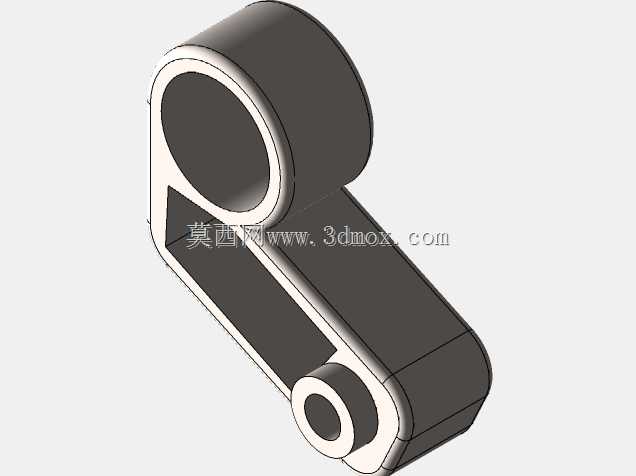

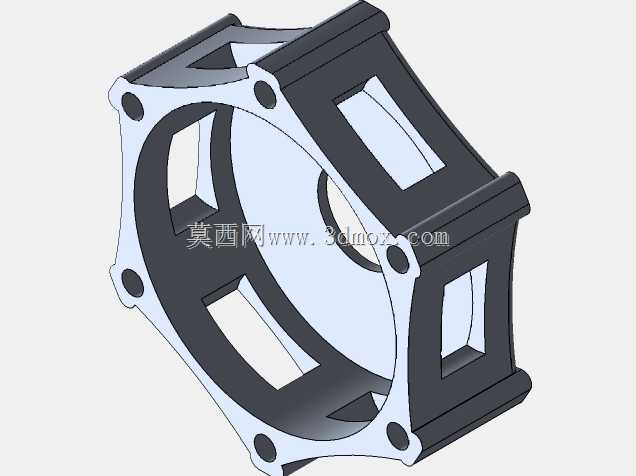

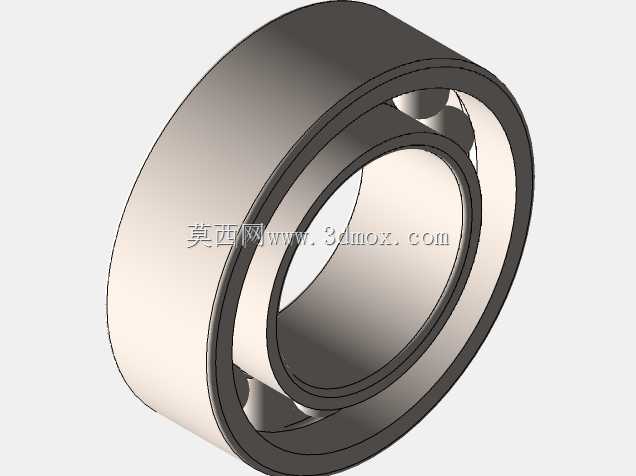

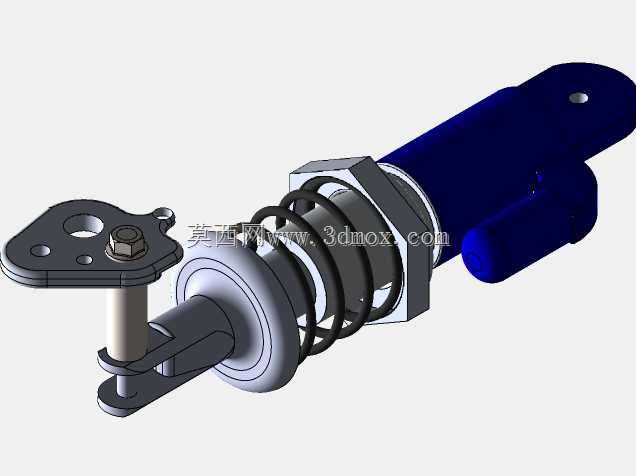

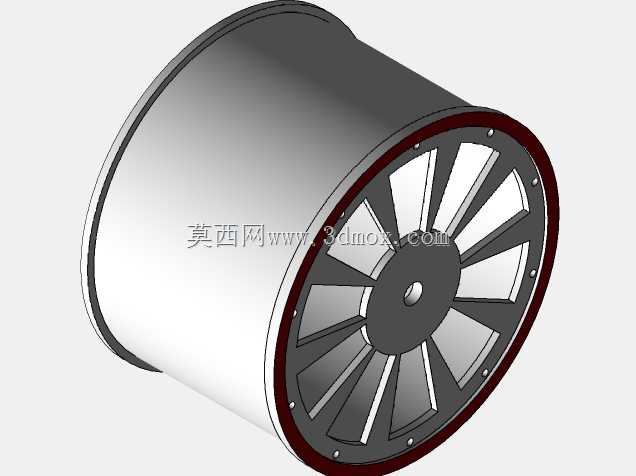

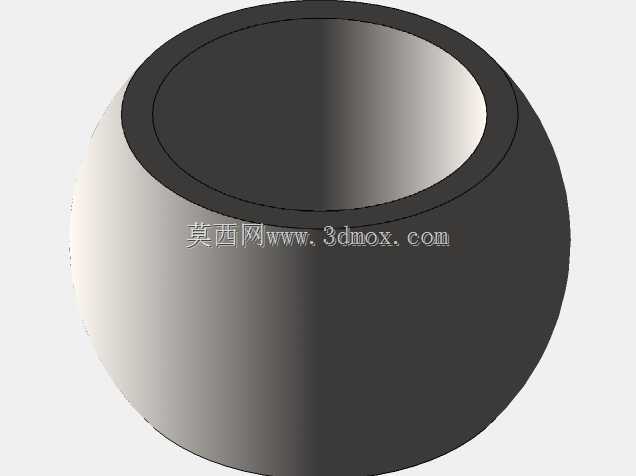

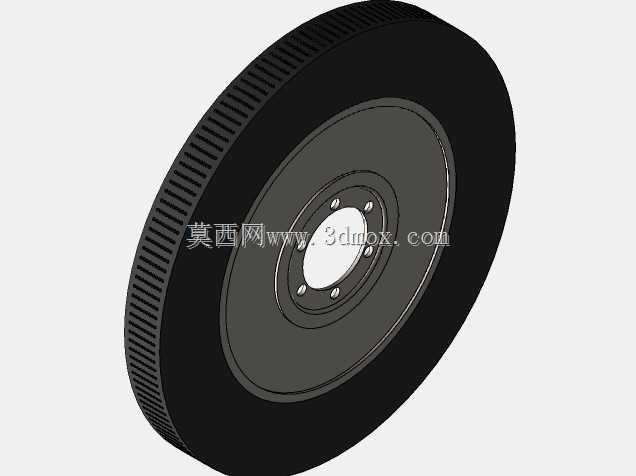

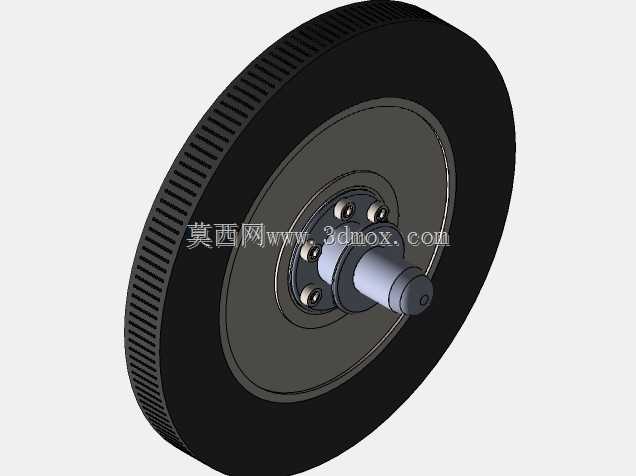

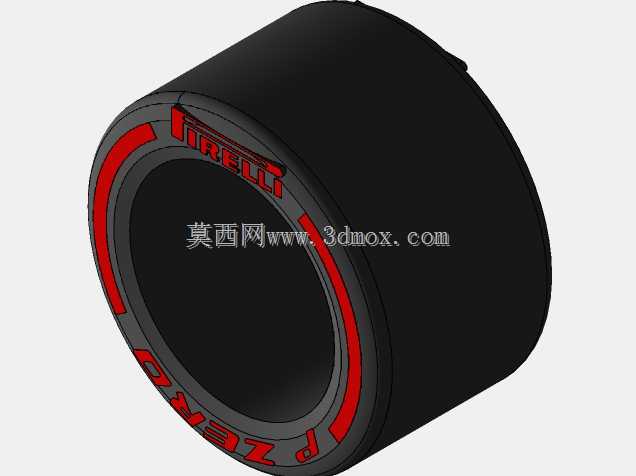

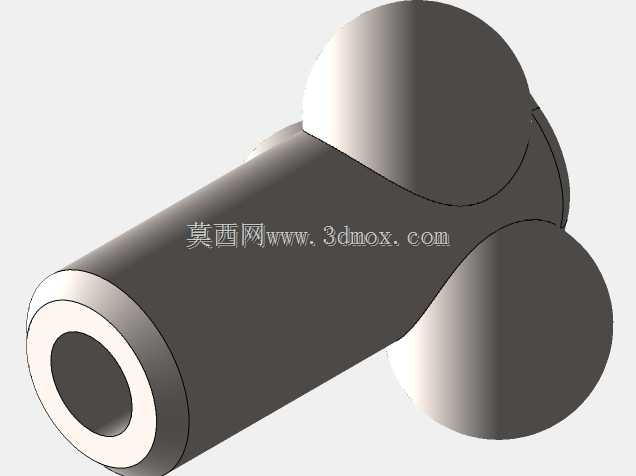

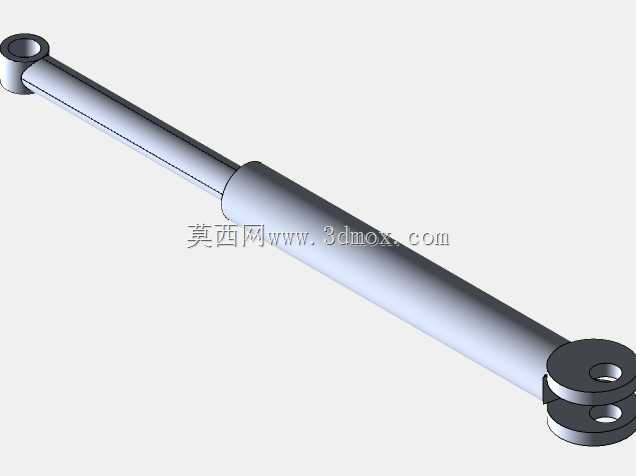

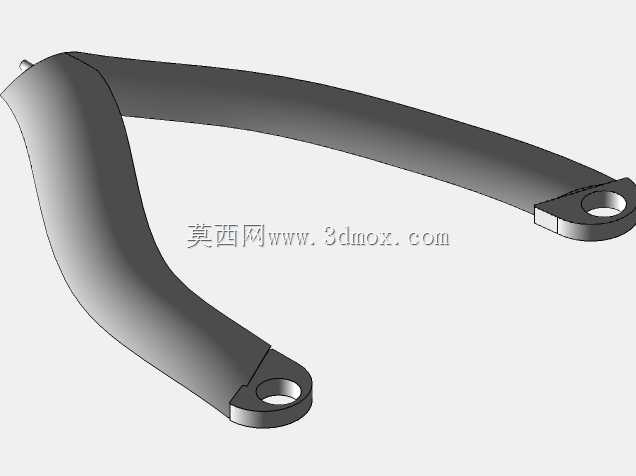

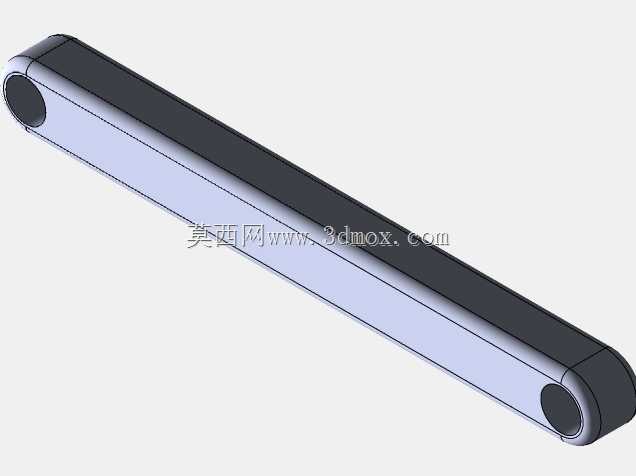

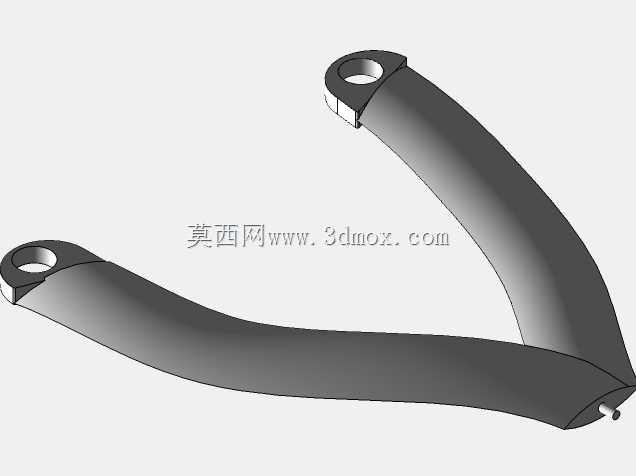

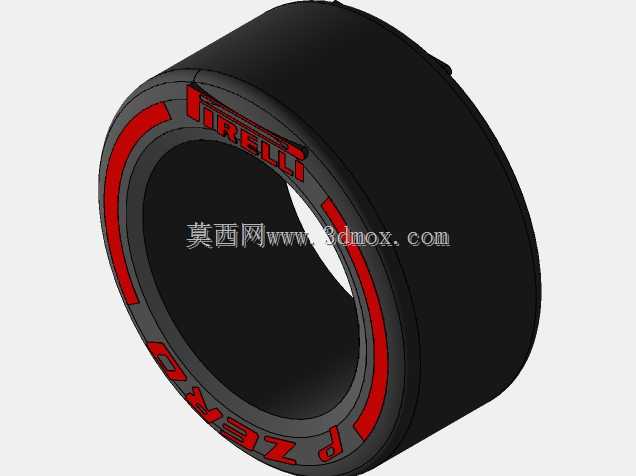

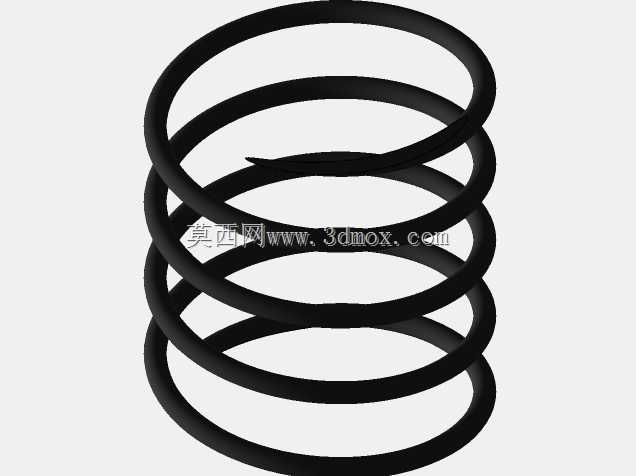

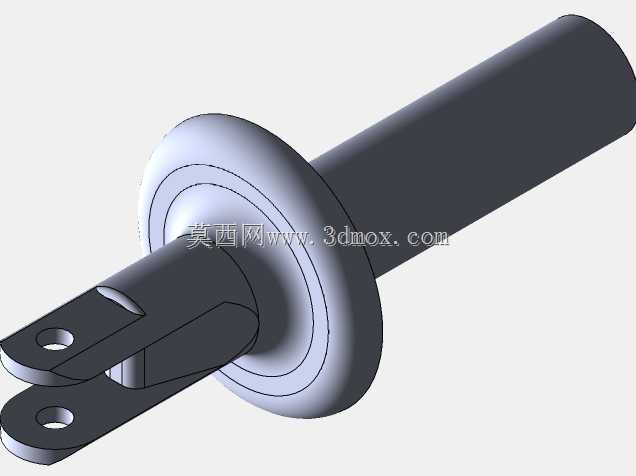

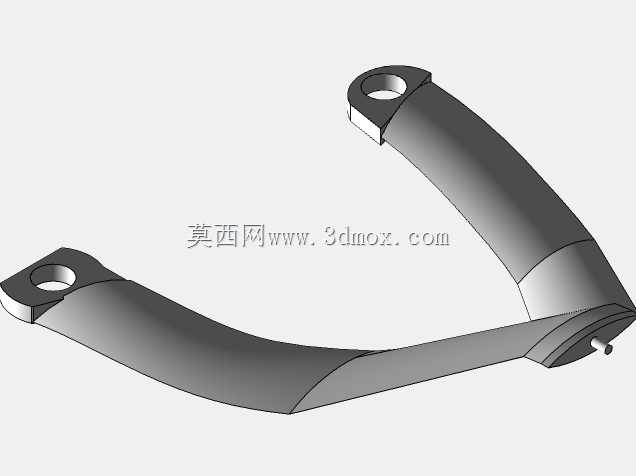

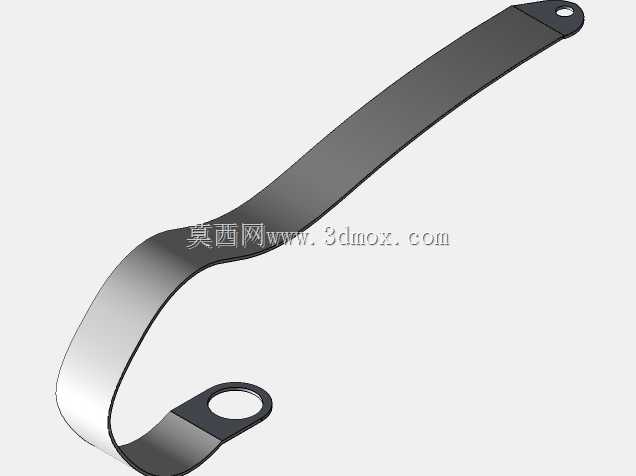

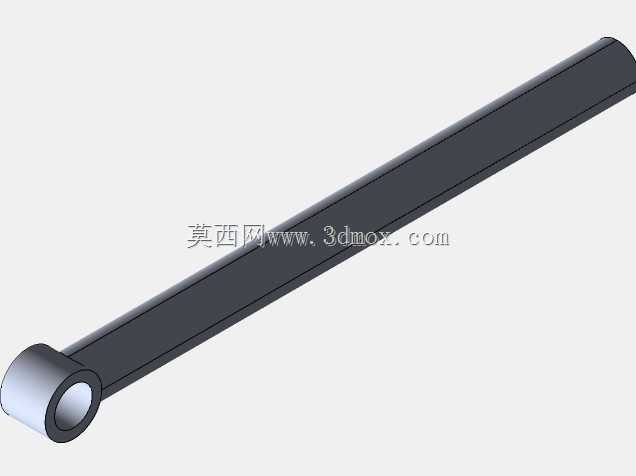

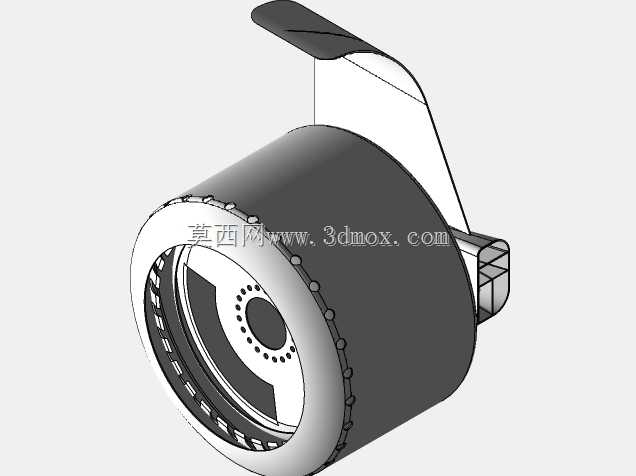

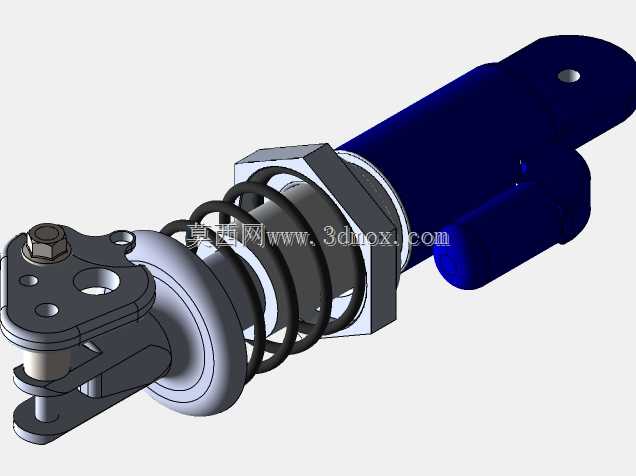

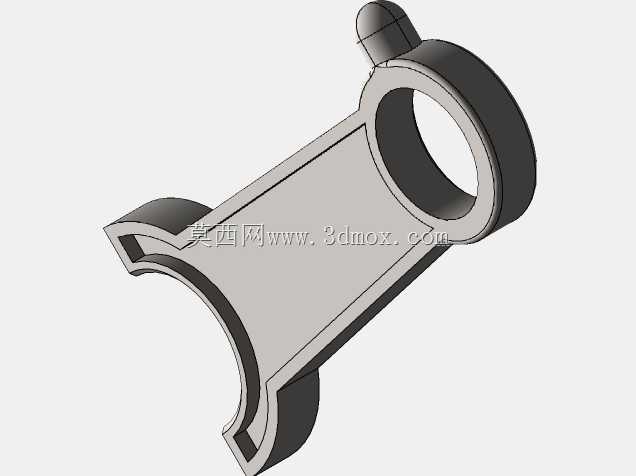

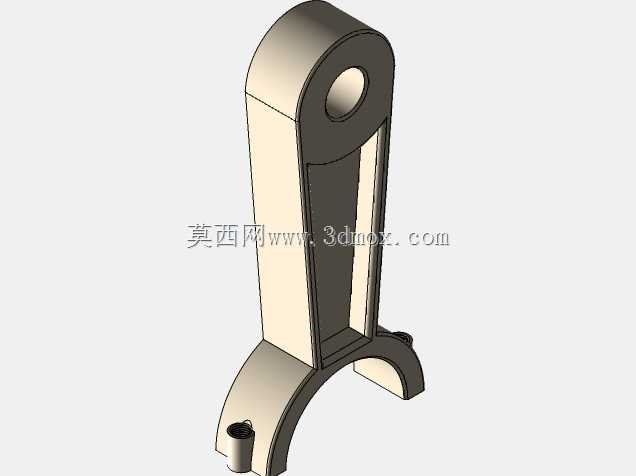

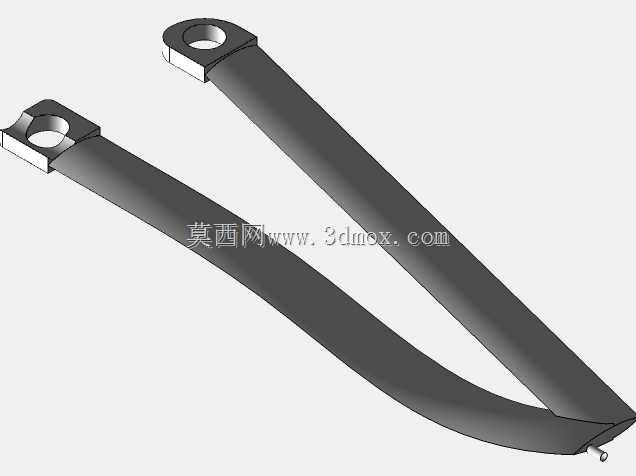

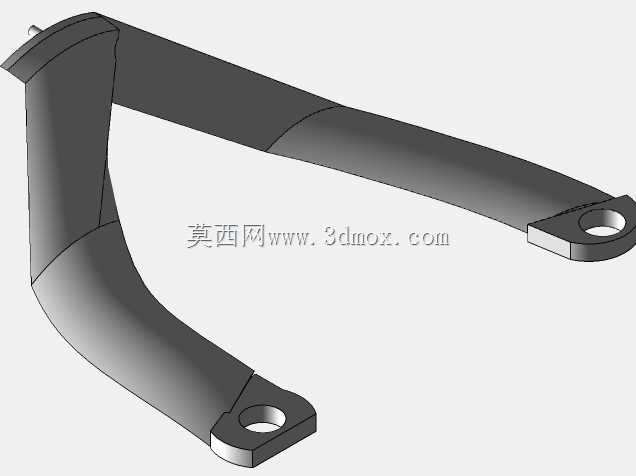

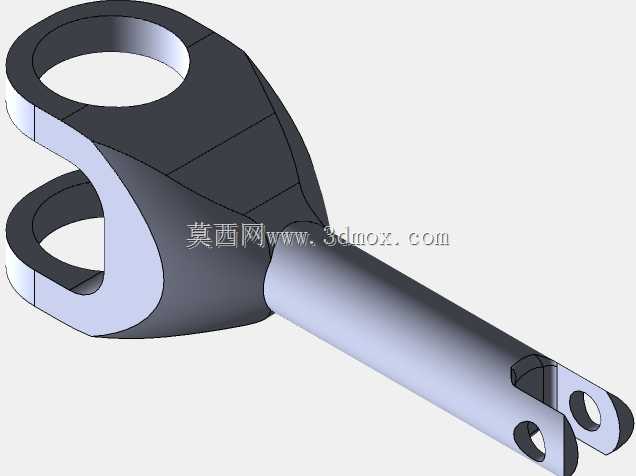

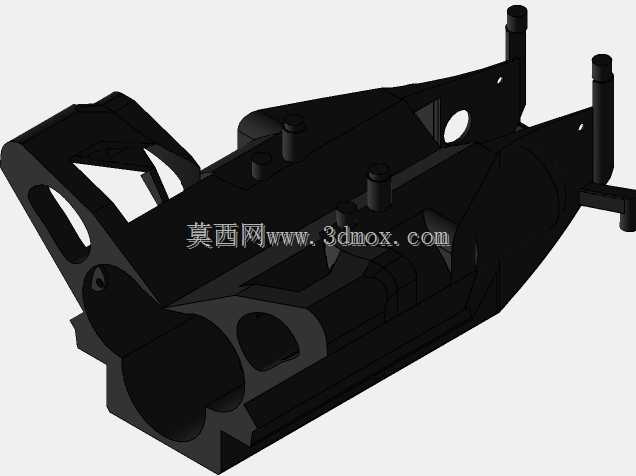

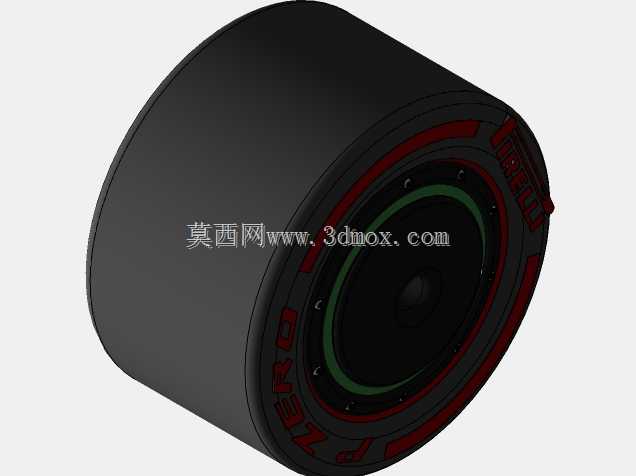

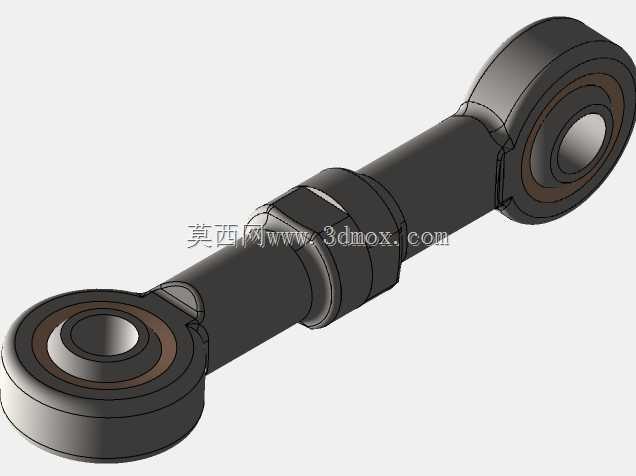

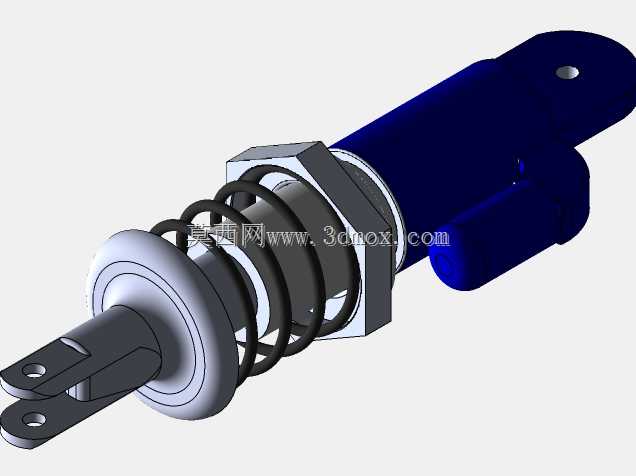

　　行走机构部分，前后悬架均采用双叉臂式结构设计，推杆与摇臂的安装角度经过运动学仿真优化，保证车轮在上下跳动过程中定位参数的变化量控制在最优区间，减少轮胎的异常磨损；轮胎的安装边界预留了干地胎、雨胎两种规格轮胎的安装间隙，不需要调整悬架结构即可完成不同类型轮胎的更换。尾椎部分的结构整合了尾部扩散器的上沿安装位，扩散器的导流片角度与底板尾部的气流出口做了平顺衔接，能够将底板下方的高速气流有序导出，进一步提升整车的下压力生成效率。所有外露的空气动力学部件均做了圆角过渡处理，避免尖锐结构在碰撞事故中造成额外的安全风险，同时减少气流在部件边缘产生的分离乱流，提升整车的空气动力学效率。
