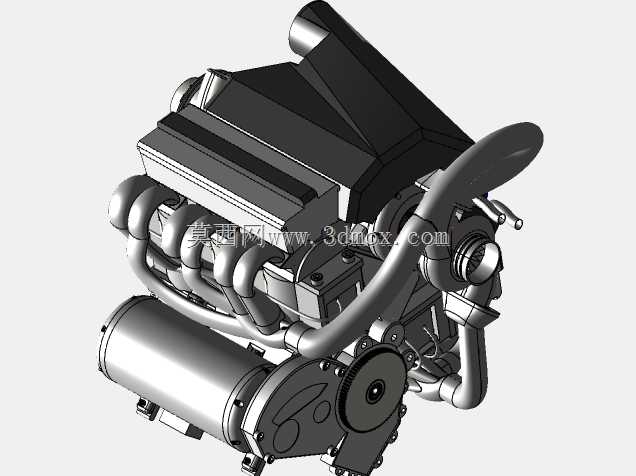

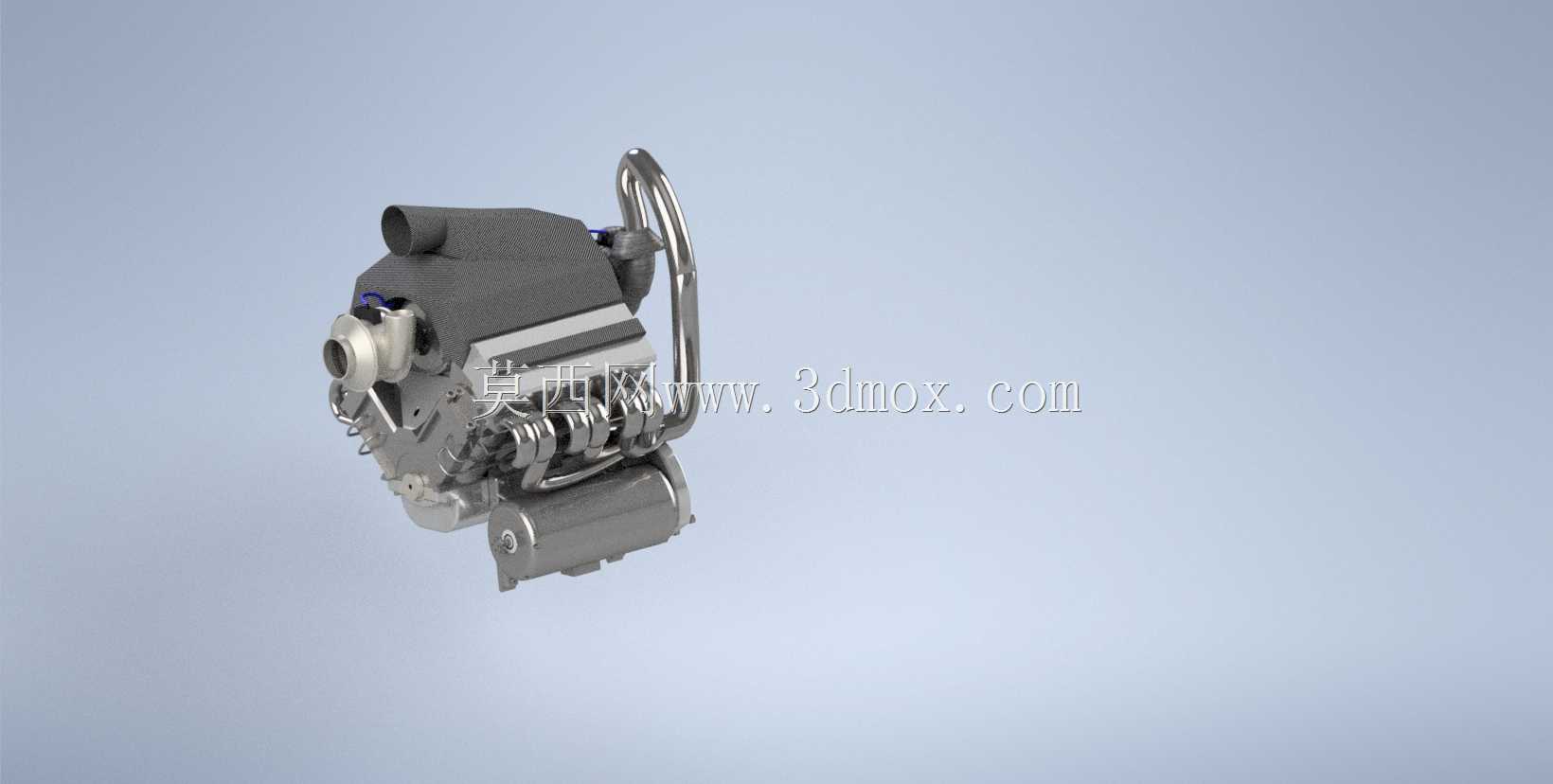

V6涡轮增压混合动力发动机结构设计

　　这款V6涡轮增压混合动力动力单元，主要面向高性能乘用车、混动赛车以及特种作业车辆的动力配套场景，在传统大排量V型六缸内燃机的基础上融合混动辅助结构，兼顾高转速区间的功率输出与低转速工况的扭矩响应，同时满足严苛的排放与能耗控制要求。从结构设计逻辑来看，整机采用90度V型夹角布局，这个角度的选择并非随意设定，一方面可以平衡两侧气缸的点火间隔，让曲轴运转的一阶、二阶振动得到天然抑制，不需要额外加装大体积的平衡轴结构，有效压缩整机的横向占用空间；另一方面90度夹角能够为两侧缸盖的进排气布局、涡轮增压器的安装预留充足的间隙，避免管路与缸体、周边附件出现运动干涉。无凸轮配气结构的应用是这款动力单元的设计亮点，摒弃传统凸轮轴驱动气门的结构，

　　采用电控液压或者电磁驱动的气门执行机构，可以根据不同工况实时调整气门的升程与开启正时，在低负荷工况下可以实现部分气缸停缸，降低泵气损失，高负荷工况下则可以最大化进排气效率，配合涡轮增压器的增压作用，让进气充量在全转速区间都能保持最优的空燃比。涡轮增压器采用侧置布局，排气歧管做了等长设计，能够让六个气缸排出的废气以均匀的压力脉冲驱动涡轮叶轮，减少涡轮迟滞现象，同时涡轮壳体与排气歧管采用集成式设计，缩短废气流通路径，加快冷启动阶段三元催化器的起燃速度。混动模块集成在发动机与变速箱的连接端，采用盘式驱动电机结构，不需要额外占用动力舱的轴向空间，电机的定子直接固定在发动机缸体后端的连接法兰上，转子与曲轴飞轮集成在一起，

　　既可以作为启动电机快速拖动发动机达到怠速转速，也可以在急加速工况下提供辅助扭矩，在制动工况下还能切换为发电模式回收动能。整机的安装边界经过多轮校核，所有外接的冷却管路、燃油管路、线束接口都布置在进气侧的统一区域，方便整车装配时的管线对接，油底壳采用低轮廓设计，适配低重心的整车布局需求，发动机悬置点设置在缸体两侧的加强筋位置，能够将运转过程中的振动均匀传递到整车副车架，避免局部应力集中导致的结构开裂。在细节设计上，缸体采用高强度铝合金铸造，缸套使用铸铁镶嵌结构，兼顾轻量化与耐磨性能，曲轴采用锻造合金钢材质，主轴颈与连杆轴颈都做了表面淬火处理，能够承受高增压比下的爆发压力，进气管路采用碳纤维复合材料制作，降低进气阻力的同时减少高温下的管路变形。
