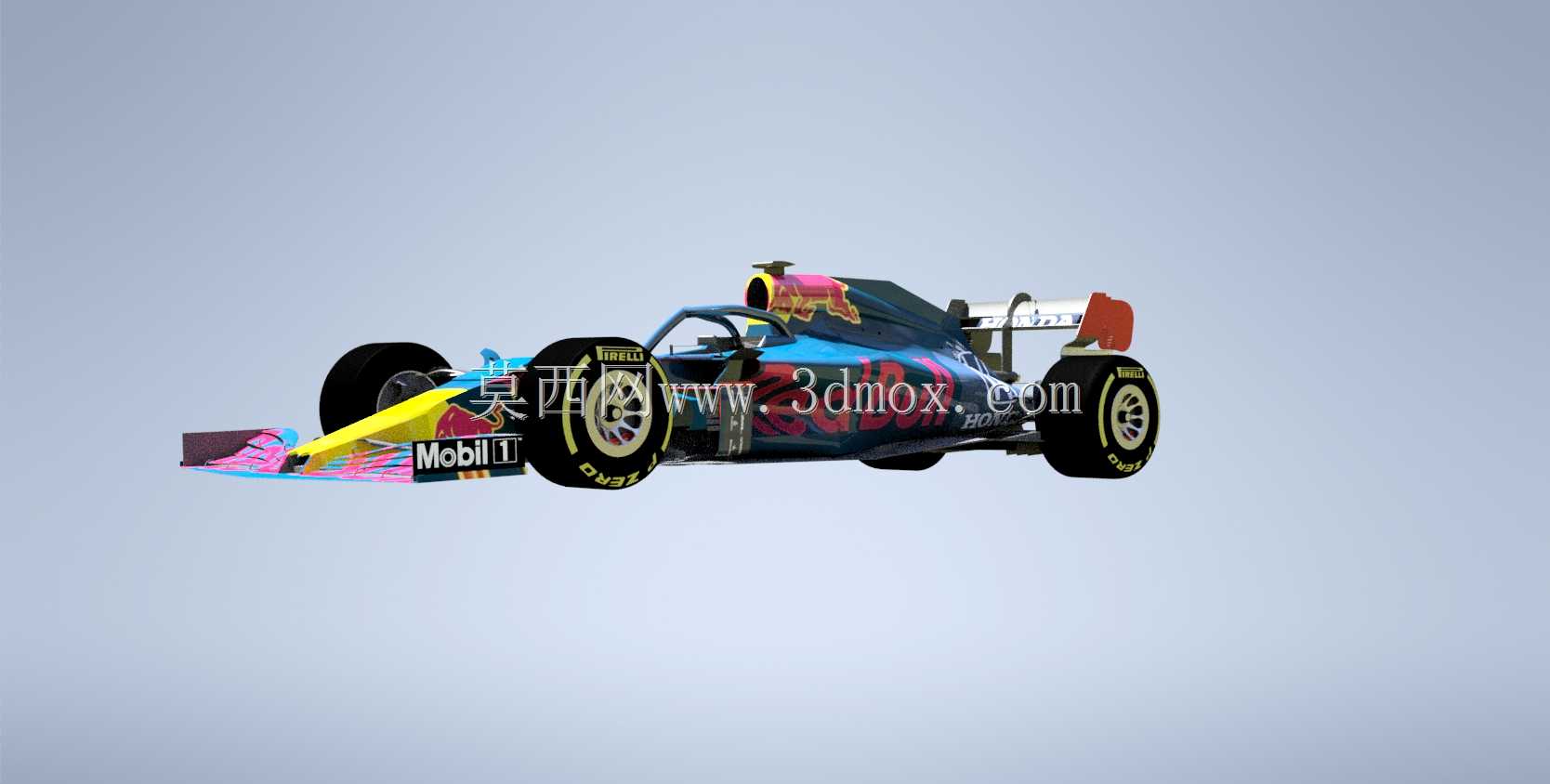

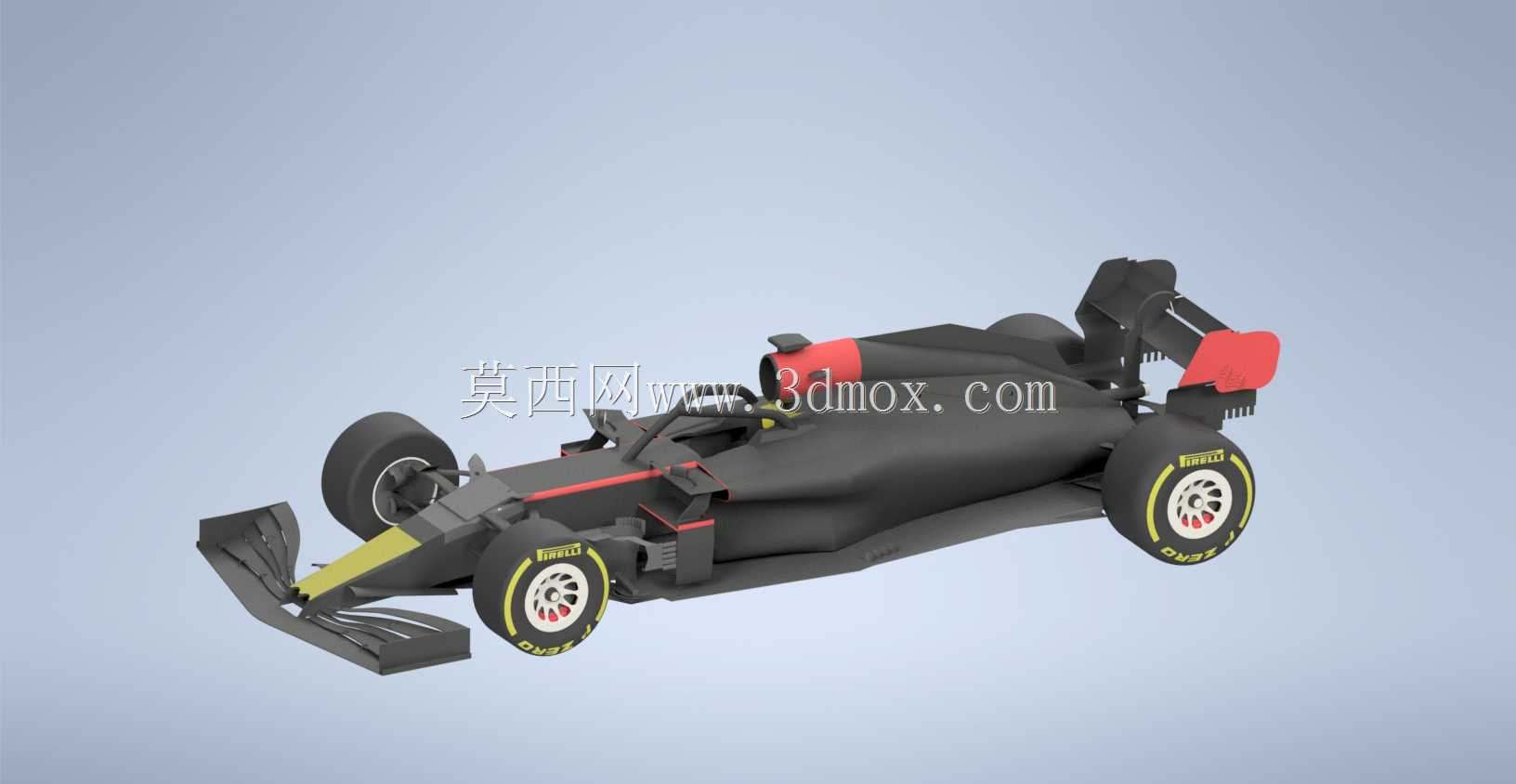

高细节红牛涂装F1方程式赛车结构设计

　　这套F1赛车三维结构模型，完整还原了现役顶级方程式赛车的核心机械布局与空气动力学设计逻辑，可用于赛车工程专业教学演示、赛事技术研发阶段的结构验证、竞速类文创内容的视觉素材开发，也能为民用改装车的空气动力学套件设计提供参考思路。模型从整车安装边界出发，严格遵循F1赛事技术规则设定的尺寸约束，整车宽度控制在2米以内，轴距适配常规赛道的弯道通过需求，前悬伸出长度、尾翼安装高度均符合赛事对车辆外廓的限制要求，各部件之间预留了足够的装配间隙，可直接用于后续的运动仿真、干涉检查工作。在功能特性层面，模型完整呈现了前翼、尾翼、底板扩散器的多层导流结构，前翼的多层襟翼角度可根据不同赛道的下压力需求做参数化调整，尾翼的主翼面与副翼采用分体式设计，

　　兼顾直道极速与弯道下压力的平衡；车身侧箱的导流结构完整还原了散热器进气道的走向，可清晰看到气流从侧箱入口进入后，流经散热单元、动力单元周边，最终从车尾扩散器区域导出的完整路径，能直观展示赛车空气动力学设计的核心逻辑。底盘部分采用单体壳结构的简化建模，清晰标注了前后悬架的安装硬点，推杆式悬架的摇臂、阻尼器、防倾杆结构均做了等比例还原，转向系统的拉杆布局与前轮转向角度的限位结构完整呈现，可直接用于转向机构的运动轨迹仿真；动力单元部分虽然做了外观级简化，但准确还原了动力单元与变速箱的连接边界、排气系统的走向，以及后悬架与变速箱壳体的安装点位，能够满足整车装配关系验证的需求。轮胎部分还原了F1专用干地胎的胎壁标识与轮毂结构，

　　轮毂上的快拆螺母、胎压传感器安装位均有体现，刹车系统的通风导管、刹车碟、卡钳结构完整，可清晰看到刹车冷却气流的导入路径，这部分设计细节对于研究赛车制动系统的热管理逻辑有较高参考价值。车身涂装还原了红牛车队的经典配色方案，各赞助商标识的位置与实车保持一致，车身覆盖件的分块逻辑符合实际赛车的拆装维护需求，前鼻锥、侧箱外壳、尾翼端板均为独立可拆分部件，可单独导出用于3D打印验证或渲染展示。在设计思路上，这套模型优先保证了整车装配关系的准确性，所有部件的安装硬点均做了同轴、共面约束，没有出现结构干涉问题，对于非核心的内部细小管线做了合理简化，在保证结构展示效果的同时控制了模型整体面数，既可以用于高精度渲染输出，也能导入仿真软件做基础的空气动力学流场分析。
