工字钢RS40格栅防护承载构件

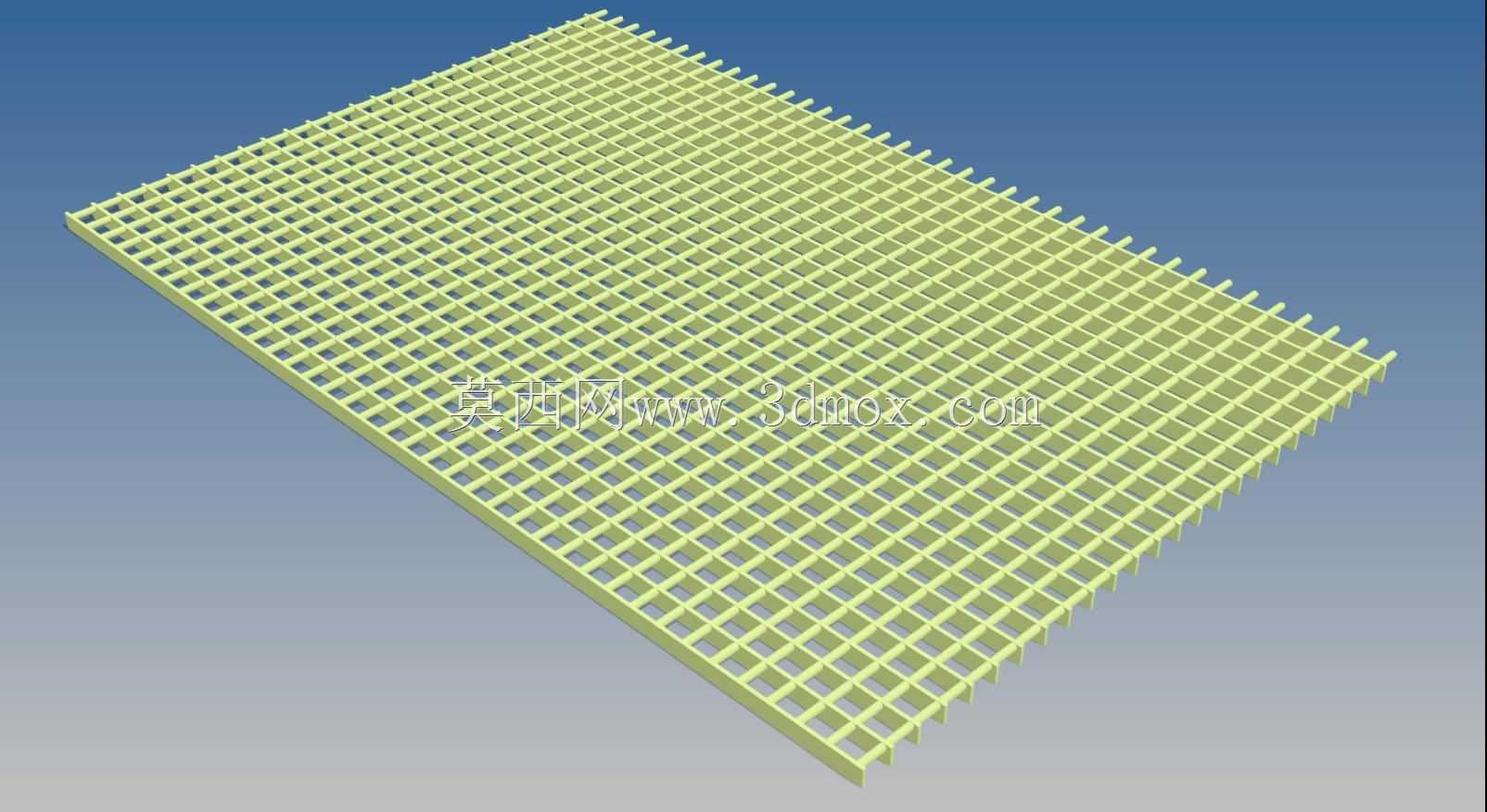

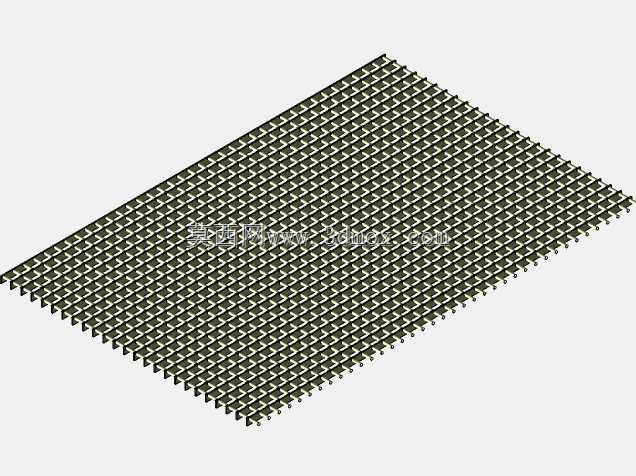

　　该格栅构件采用工字钢截面杆件纵横正交排布，形成规则矩形网格承载面，杆件端部统一向外伸出形成安装定位边，整体为平面铺展式刚性结构，无额外曲面或异形弯折，适配各类需要通透防护与分散承载的工程场景。在通讯基站配套场景中，这类格栅可作为机房走线架上层防护盖板、户外基站设备平台的踩踏铺板，既能够承托运维人员巡检踩踏、临时放置小型工具备件，网格镂空结构又不会阻挡设备散热气流，同时可避免小型杂物掉落至下方走线槽或精密设备表面；在工业厂区内，它可作为设备检修通道的地沟盖板、平台周边防护围挡的填充栅格，工字钢截面的杆件相比普通扁钢格栅，抗弯截面模量更高，同等耗材下跨距承载能力更强，人员行走或放置轻型设备时形变量更小，长期使用不易出现杆件弯曲凹陷。

　　从结构设计逻辑来看，纵横两个方向的杆件均采用统一规格的工字钢截面，截面翼缘朝向网格平面外侧，腹板沿杆件长度方向垂直于格栅平面，这种排布方式让两个正交方向的受力杆件都能以工字钢强轴承受竖向荷载，当格栅作为水平铺板使用时，无论是沿横向还是纵向施加集中荷载，杆件都能通过腹板传递剪力、翼缘承受拉压应力，充分发挥型材的截面力学性能。网格间距经过规整化排布，单格尺寸统一，既保证了镂空率，满足通风、透光、漏排积水碎屑的需求，又控制了网格空隙大小，避免巡检人员鞋跟、小型工具意外卡入或坠落。杆件交叉节点处采用对齐贴合的装配关系，三维建模中所有杆件保持共面约束，纵横杆件的上下表面齐平，不会出现局部凸起或高低差，铺放后表面平整，人员行走无绊脚风险，也便于在格栅表面临时推移小型设备箱体。

　　外形边界方面，整体格栅为矩形平面结构，长宽方向的杆件数量按标准模数排布，四周伸出的杆件端头形成连续的外伸边，安装时可直接搭设在周边支撑框架的角钢或槽钢边框上，外伸段的搭接长度预留充足，不需要额外制作复杂的连接挂件，现场铺设时只需将格栅单元逐块摆放在支撑梁上，相邻格栅的外伸边可对齐拼合，缝隙均匀一致。针对不同的安装跨度，可通过调整杆件排布密度适配：当支撑梁跨距较大时，可加密沿短跨方向的工字钢杆件，进一步降低单根杆件的计算跨度，提升整体承载等级；若用于竖向防护围挡场景，可直接将格栅侧边的外伸杆件与竖向立柱通过螺栓或焊接固定，网格本身即可作为防护屏障，阻挡人员意外触碰内部运转设备，同时不遮挡视线，便于运维人员从外部直接观察内部设备运行状态。

　　建模过程中需重点控制所有工字钢杆件的截面一致性，避免出现截面方向偏转、杆件长度不齐的问题，纵横杆件交叉位置需保证干涉检查通过，无实体穿插冲突，端头外伸长度统一，保证安装时搭接边界的一致性。构件整体无易损活动部件，为全刚性焊接或装配一体式结构，耐候性适配户外露天环境，表面可做镀锌或喷塑处理，在通讯户外站点、工业车间、市政检修通道等场景下长期使用，维护成本极低，镂空结构也不会积留雨水、灰尘，日常清扫仅需简单冲刷即可保持通透。
