I形截面RS80正交承载格栅结构

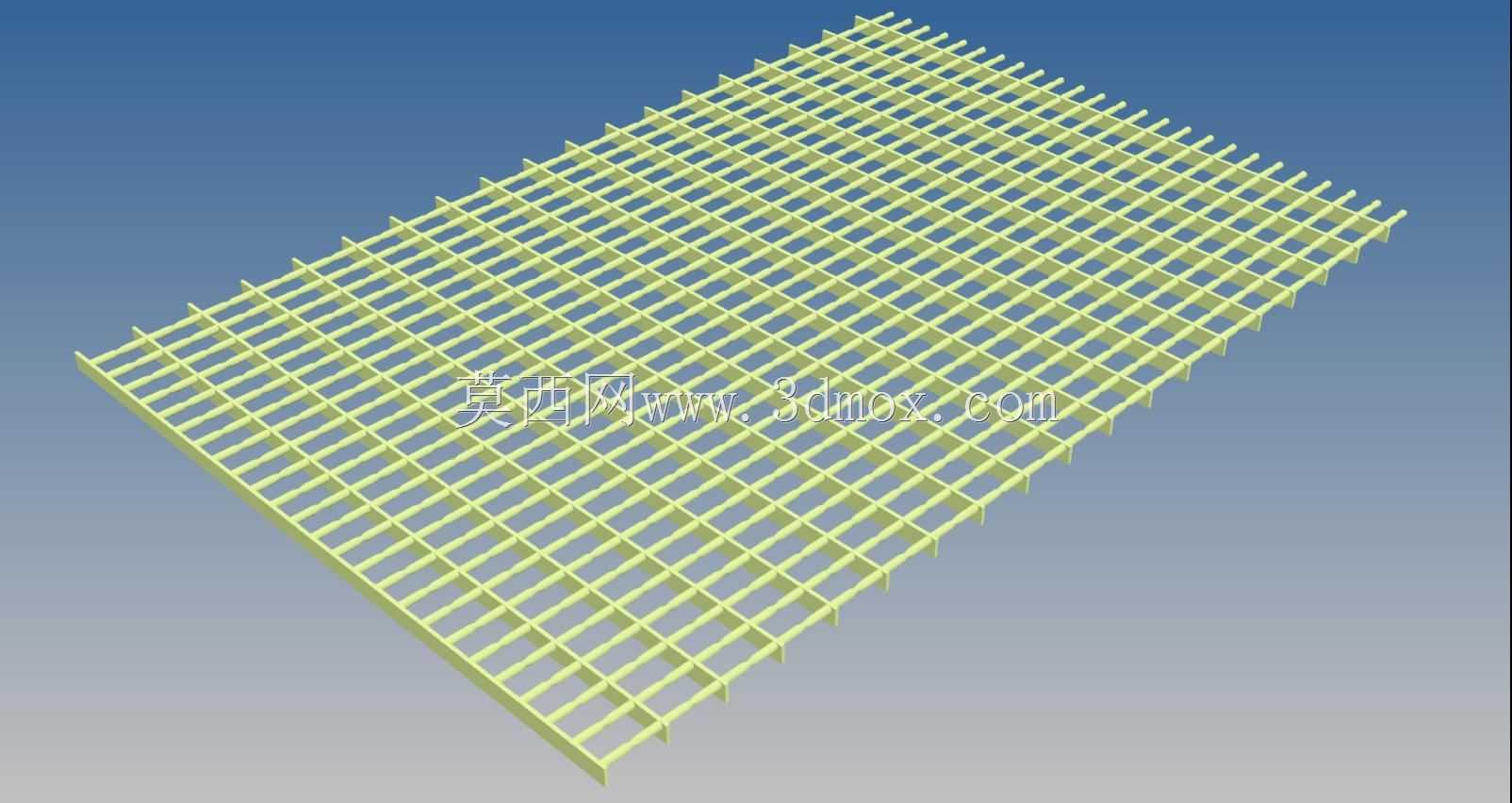

　　该栅格构件采用纵横正交的杆件布置方式，整体形成规则的矩形通透网格，适用于平台铺面、通道踏步、设备围护、排水沟覆盖以及工业装置内部支撑等场景。杆件在两个方向上连续交错，纵向与横向构件共同承担面外荷载，并通过密集的网格边界把局部受力分散到更大范围，避免单点载荷造成明显挠曲。与实心铺板相比，这种结构能够在保证承载能力的同时显著降低自重，并且具备通风、透光、排液和落屑的优势，在油污、粉尘、冲洗水或散料掉落较多的工况中更容易维持作业面清洁。

　　构件截面采用I形轮廓，受力逻辑接近微型梁系：上下翼缘承担弯曲产生的拉压应力，中间腹板维持截面高度并传递剪力。这样的截面形式比同截面积的矩形条料具有更大的惯性矩，杆件在跨度方向上的抗弯刚度更高，适合人员通行、轻型工具放置或小型设备检修时的均布与集中载荷。栅格边缘区域保持杆件端部齐整，便于与框架、支撑梁或周边围护结构对接；在实际布置时，可根据洞口尺寸调整网格数量，也可在边界处增设封边件，使端部杆件形成闭合传力路径。

　　建模时需要重点控制杆件中心线间距、截面高度、翼缘宽度和腹板厚度之间的比例。网格开孔过小会增加材料用量并削弱排水排屑能力，开孔过大则会影响行走舒适度和小件防坠落性能；I形截面过高虽然能提升刚度，但会增加整体铺装厚度，对设备检修空间和踏步标高提出更高要求。因此在结构方案阶段，应先明确支撑梁间距、预期载荷类型和安装平面的高度限制，再反推单根杆件的跨度与截面尺寸。纵横杆件交汇处应保证几何连续和定位准确，若用于焊接或一体成型工艺，交汇处可按节点加强处理；若采用装配方式，则需要预留紧固件、压块或卡槽的位置。

　　从安装边界看，栅格四周应落在可靠支承面上，支承宽度不宜过小，否则端部杆件在受载时容易产生局部翻转或滑移。长向杆件宜沿主要跨度方向布置，使较高的截面抗弯能力服务于最大跨距；短向杆件则起到分配载荷、保持网格稳定和约束侧向变形的作用。对于通道转角、设备开孔、立柱穿越等非矩形区域，可在标准栅格基础上裁切局部杆件，但裁切后必须补设边梁或加强框，不能让断开的杆件直接悬空。若应用在高空平台或人员频繁踩踏区域，还应结合防滑板、踢脚板和扶手系统综合考虑，栅格本身只承担铺面承载与通透防护功能。

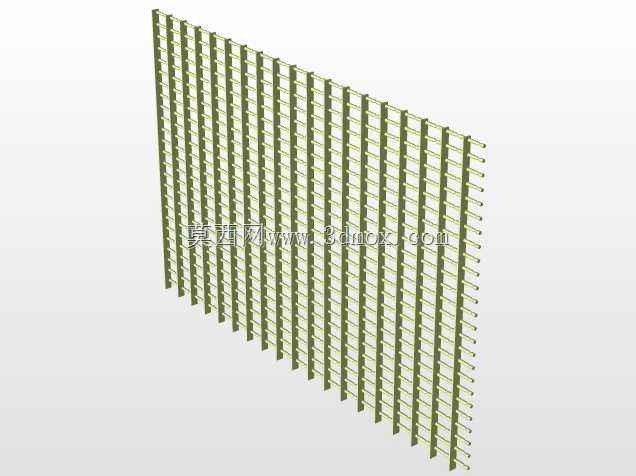

　　三维结构表达中，杆件阵列应保持间距一致，截面方向随杆件长度方向正确旋转，交汇处不能出现错位或重叠失真。I形翼缘与腹板的过渡需要清晰，便于后续生成工程图、统计材料轮廓以及进行有限元梁系分析。整体模型保留了栅格的模块化特征：设计人员既可把它作为独立铺板单元放入设备框架，也可按阵列方式扩展成大面积平台。选型时还应关注使用环境对材料表面的要求，潮湿或腐蚀环境中需配合相应表面处理，高温区域则要复核杆件受热后的膨胀间隙。通过这种以梁格受力为核心的构造，栅格在轻量化、通透性和承载稳定性之间取得了较明确的平衡。
