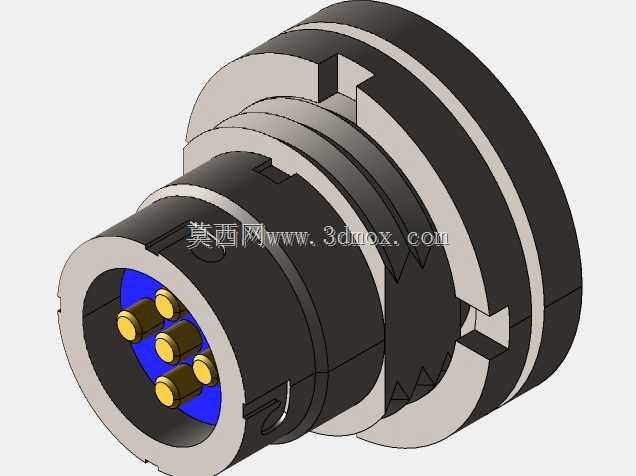

现场布线时最让人头疼的,往往不是信号本身,而是接插件在振动、油污、反复插拔之后还能不能稳稳锁住。这套卡口式圆形连接器的建模思路,就是围绕这种真实工况展开的:前端蓝色绝缘基座内嵌五根镀金接触件,插孔端面与绝缘体保持平齐,避免插针偏斜时顶伤孔口;外壳采用阶梯式金属筒体,前段容纳接触件与密封结构,中段布置卡口旋合轨迹,后段则过渡到电缆夹持与尾附件区域。
从整机布置角度看,这类接头常见于通信机柜、检测仪器、车载设备以及工业控制箱体之间的电源与信号互联。插座侧依靠法兰盘贴装在面板上,法兰上的安装孔位决定了面板开孔边界,建模时需要把法兰外径、厚度、孔中心圆以及筒体穿板长度一并核对,否则三维装配里很容易出现面板与尾夹干涉、或者对接后插头高出预期包络的问题。插头与插座对接时,先将卡口销对准套筒槽口推入,再旋转外圈完成锁紧,锁止位置有明显到位感;相比螺纹连接,它在狭窄空间里不需要多圈旋拧,维护人员戴手套也能快速操作。

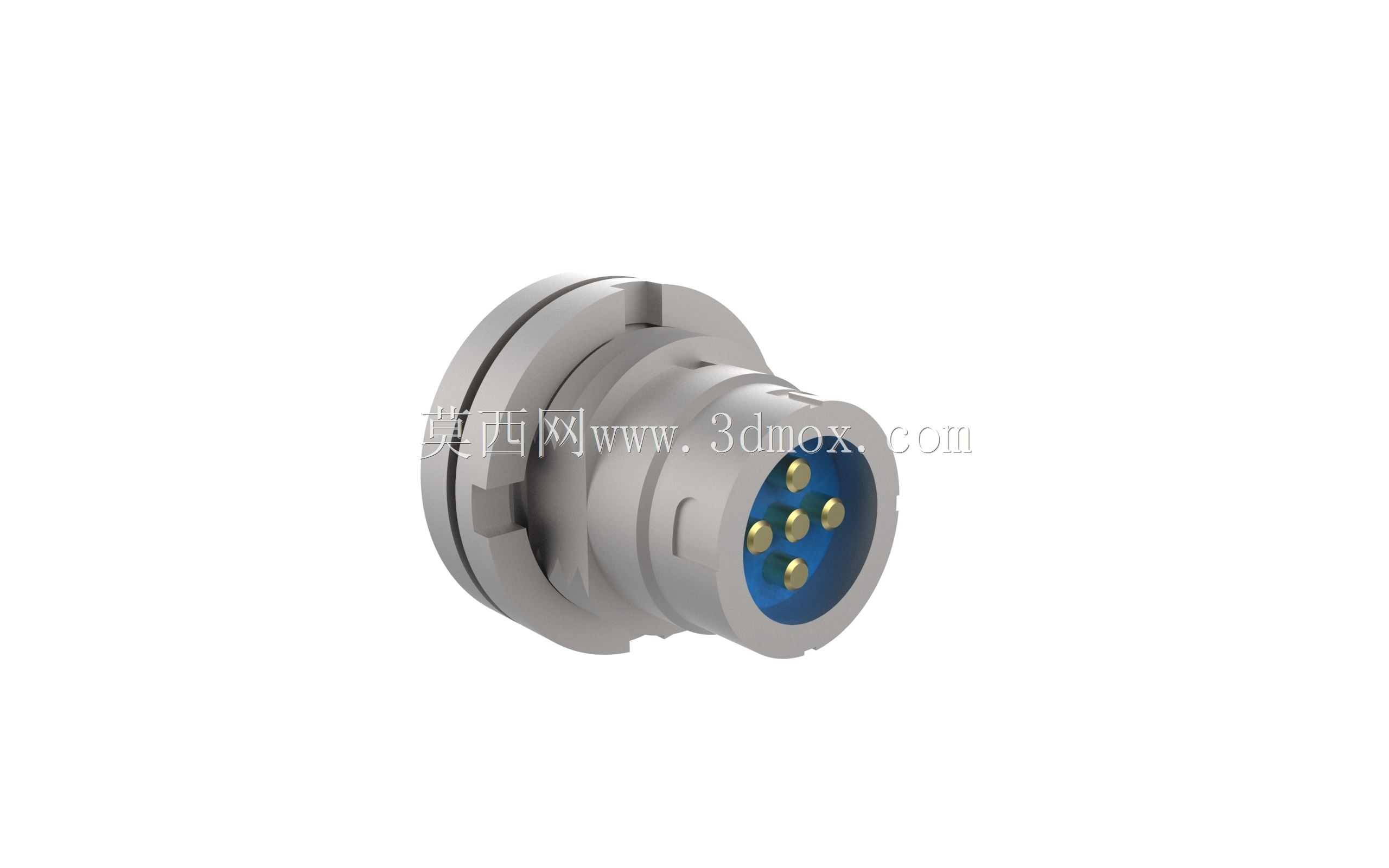

外形上,金属壳体承担屏蔽与机械防护双重作用,外圆的滚花或防滑棱线用于提高旋拧摩擦力,筒身上的平面与缺口则对应卡口导向、防误插和定位需求。接触件区域采用蓝色绝缘件区分孔位,五芯布局适合多路低压信号、小功率电源或传感器线路的集中传输;孔位周围的绝缘体略突出于壳体端面,可在对接初期引导插针进入,减少斜插造成的弯针风险。
建模时需要特别关注几条配合链:其一是插头外壳与插座法兰套筒之间的径向间隙,间隙过小会导致卡滞,过大则在振动环境下产生晃动;其二是卡口槽的导入段、锁紧段和终止位要连续顺滑,槽宽与销径匹配,旋转行程不能与内部接触件插合行程冲突;其三是绝缘体、接触件和壳体的同轴度,插孔中心若偏离壳体轴线,对接时会出现单侧受力,长期使用后接触电阻不稳定。
安装边界方面,法兰盘后侧要预留螺母或螺钉紧固空间,前侧则需保证插头外壳旋转所需的手指或工具空间。电缆出口方向不能紧贴线槽边缘,尾夹处应留出弯曲半径,避免线缆在接头根部形成硬折。若设备面板较厚,穿板筒体长度要覆盖板厚并保留密封垫圈压缩量;若多只连接器并排布置,还要核对相邻插头外圈、电缆弯头和标签条的干涉关系。
结构细节上,壳体台阶并非单纯造型:靠近法兰的加粗段用于提高面板固定刚度,中段环槽配合卡口锁套承受拉脱力,前段收口则保护绝缘体并控制对接导向长度。接触件孔腔背后通常延伸至线缆焊接或压接区域,三维布线时可按线径建立电缆实体,检查尾夹压紧范围、热缩管长度以及出线角度。对于需要频繁维护的通信机架,这种连接器把快速锁紧、金属屏蔽、多芯传输和面板安装整合在一个紧凑圆形壳体内,选型时只要把开孔尺寸、芯数、线径和对接方向确认清楚,整机装配阶段就能减少大量返工。
