简易薄板热压回收压力机结构设计

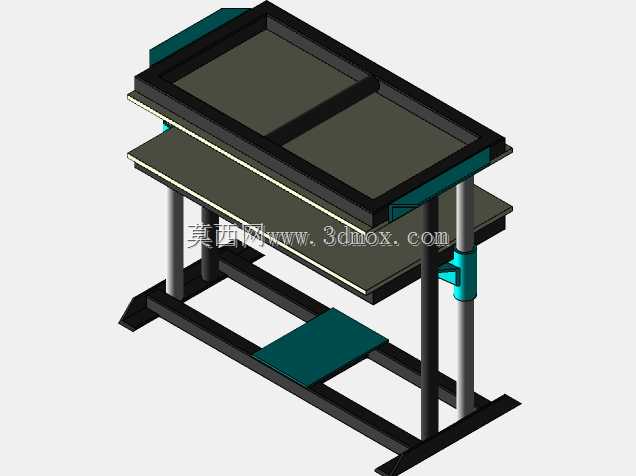

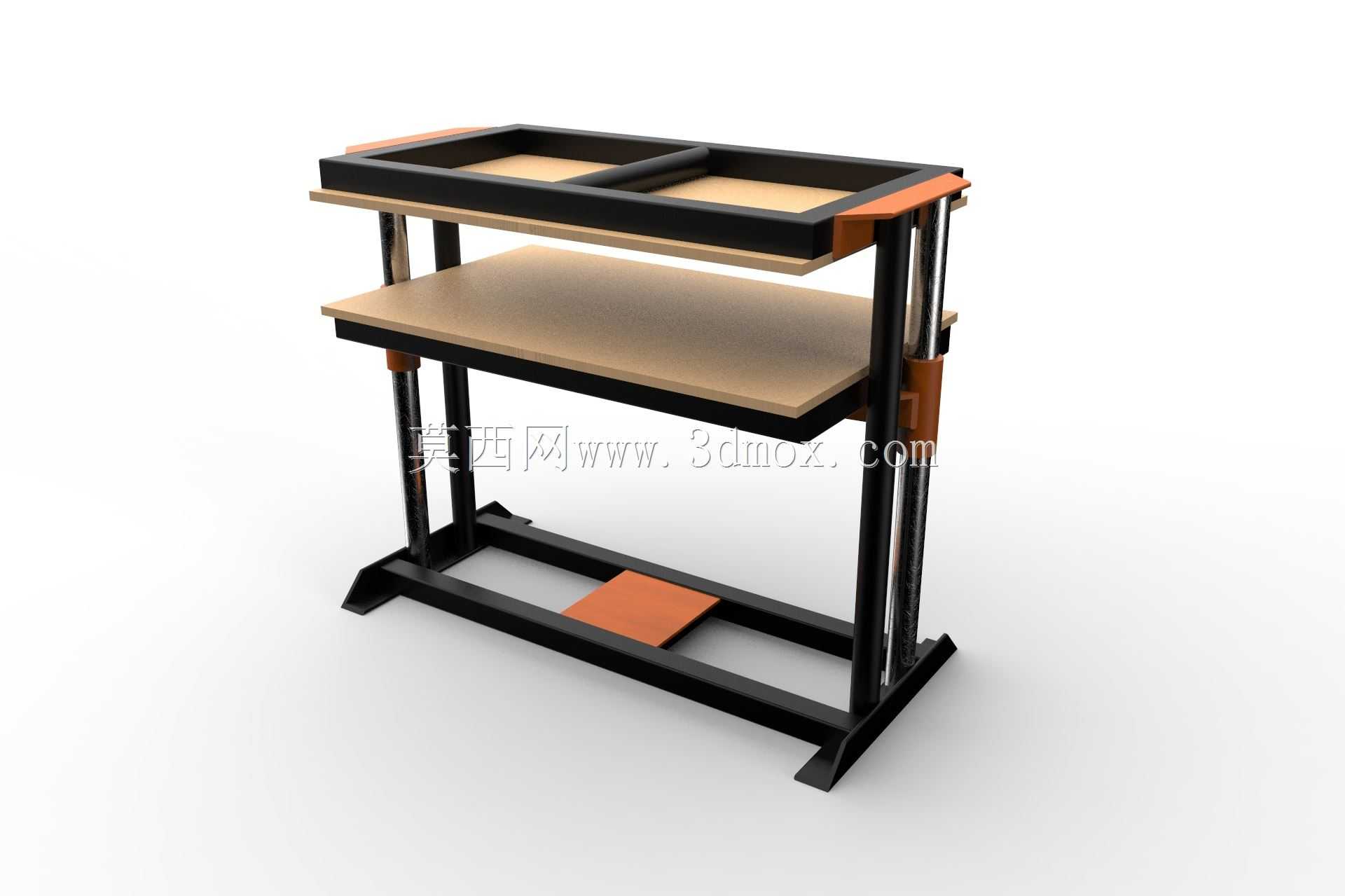

　　这套薄板压力机的三维结构面向小型板材热压、塑料回收再成型以及社区工坊轻量压制场景，整体采用开放式框架布局，没有封闭机身带来的上下料干涉问题。设备底部为矩形焊接底架，四根立柱沿底架四角竖直布置，承担上模架与活动工作台的导向和压载传递；底架中部预留脚踏操作区，现场使用时可通过脚踏元件控制压合作业，双手能够同时扶料、对位，适合单人处理尺寸不大的塑料板、纤维板或复合薄板。

　　从实际用途看，该结构更接近简易热压与冷压共用设备。上层框架可布置加热板、压模板或限位工装，中层活动工作台沿立柱上下移动，工件放置后由加压机构推动工作台闭合，使板材在设定间隙内受压、加热并定型。塑料回收场景中，破碎或预处理后的片状材料可铺放在模板之间，经加热软化后压成再生板材；在教学、创客或小型维修场景中，也可完成薄板校平、简单复合、胶压贴合和小尺寸冲压辅助工序。

　　结构设计上，机架采用型钢焊接思路，底架、顶架和侧向支撑形成稳定承力回路。立柱既作为导向件，也作为抗弯构件，因此在建模时需要重点控制立柱间距、平行度以及与上下框架连接座的同轴关系。活动工作台四角设置导向套或滑动接触面，能够降低压制过程中的偏载摆动；工作台面采用较大幅面平板，保证模板受力均匀，也便于更换不同规格的压模。顶部框架内部分隔出两个安装区域，可容纳加热组件、隔热层、压块或电气控制元件，外侧护边用于减少热表面裸露并提高模板定位可靠性。

　　外形边界方面，设备整体呈立式窄长结构，宽度主要由工作台面和两侧立柱决定，深度方向需要预留板材取放空间，高度方向包含底架、活动行程、上层加热压合区以及顶部安全余量。安装时应将底架落在平整混凝土地面或承重工作区，四个支脚位置需保证水平；若用于热压作业，设备后侧或侧部应留出加热元件、线路和维护空间，前方则保留操作人员站位及脚踏区域。由于压制力通过框架闭合传递，底架不得悬空，立柱连接螺栓或焊接节点需要按额定载荷校核。

　　功能特性集中在简单、开放和可改造三点。开放式台面允许放入比机身略宽的长条板材，只要受压区域位于模板范围内即可；分层结构使加热、压制和导向功能分区明确，后期可以替换压板面积、增加温控模块或调整行程限位。脚踏操作位置降低了连续作业时的手部动作强度，中层工作台下方的空间则可容纳复位元件、连杆或小型动力装置。对于三维建模人员而言，装配时应先固定底架基准，再建立四根立柱的导向轴线，随后装配活动工作台和顶部压架，避免出现运动件与立柱不同轴、台面闭合后倾斜等问题。

　　该设备并不追求高速自动化生产，而强调小批量、低门槛和可维护性。其结构适合再生塑料板材试制、社区回收工坊、学校实训以及轻型板材压合作业；在工程细化阶段，还需要结合目标压制力补充加热板功率、模板材料、隔热方式、复位机构和安全防护细节，使概念模型转化为可制造、可调试的实用压力装备。
