不锈钢管钻孔专用钻床工位机架

项目分类:机床 发布时间:2022-05-30 ID:640270
  • 不锈钢管钻孔专用钻床工位机架
  • 不锈钢管钻孔专用钻床工位机架
  • 不锈钢管钻孔专用钻床工位机架

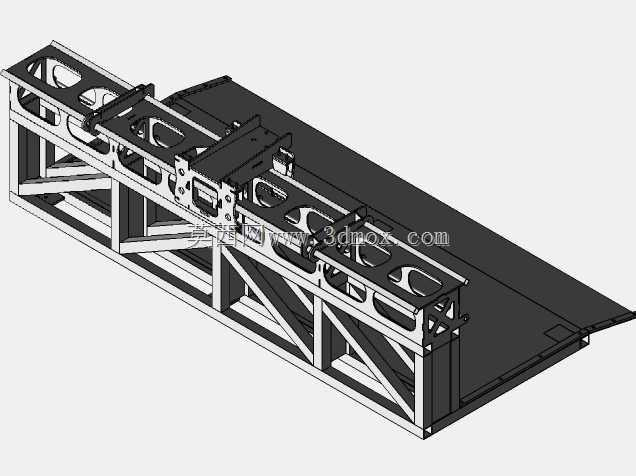

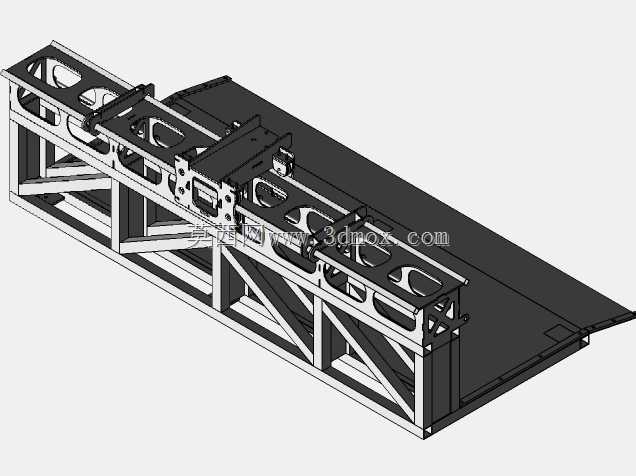

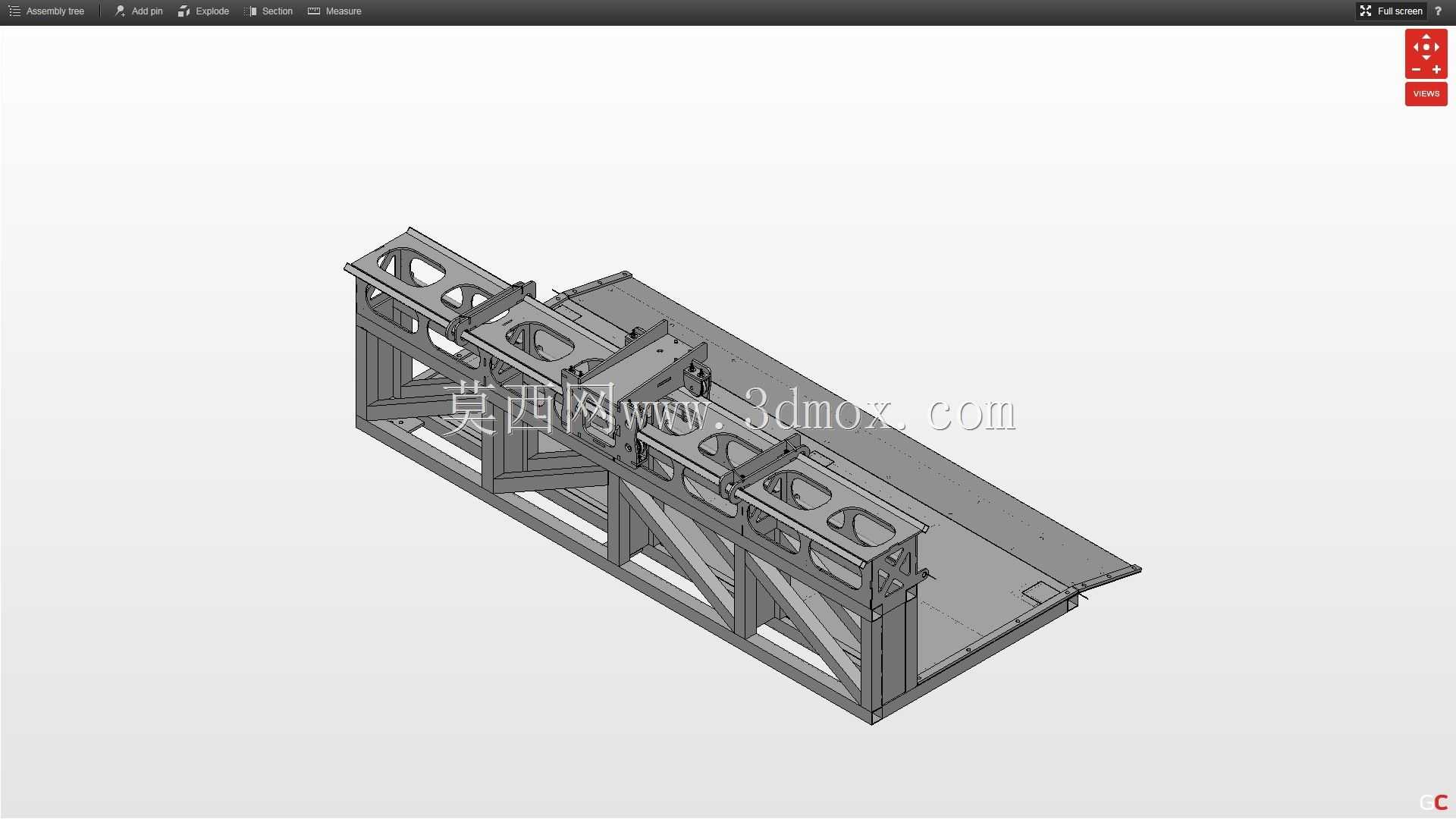

  这套工位结构针对薄壁不锈钢管批量钻孔场景搭建,现场最初采用手持电钻逐点加工,问题集中在三个方面:一是管材圆面定位不稳,钻头接触瞬间容易滑移,孔位同轴度和孔间距偏差大;二是人工施压节奏不一致,转速与进给完全依赖手感,钻头在不锈钢表面反复摩擦却不能有效切入,局部温升过快后材料发生加工硬化,后续钻头更难钻进,崩刃、烧钻现象频繁;三是长管缺少连续支撑,管件悬空段在钻削力作用下产生颤动,孔口容易出现毛刺、椭圆和翻边。工位设计的核心,就是把钻孔动作从“人手持钻”改为“工件定位、动力头受控进给”,让切削参数稳定在可重复的范围内。

  机架主体采用型钢焊接框架,沿长度方向布置多组定位座,适合长条形管材连续排布。框架内部使用斜撑形成三角稳定结构,承受钻削时的垂直下压力和少量水平扭转,避免立柱或横梁在进给过程中出现明显挠度。顶部多个安装位用于布置钻削动力头、导向套或压紧元件,各工位之间的间距可依据管段孔系要求调整;侧面伸出的平板区域用于承接管件、放置定位块或安装排屑导向件,使工件上下料路径与加工区域分开。

  从功能划分上看,该工位包含工件支撑、钻孔导向、压紧限位和进给控制几个部分。管材放入定位座后,V形或仿形支撑面限制其径向转动和侧向移动;压紧机构在钻孔点附近施加约束,缩短悬臂长度,降低颤振。钻头导向套靠近工件表面,能显著改善入钻瞬间的滑移问题,尤其适合小直径深孔和不锈钢这类易加工硬化材料。动力头的进给不再依靠手臂直接推送,而是通过导轨、滑块或丝杆类结构实现平稳下行,操作人员可以根据管径、壁厚和钻头状态控制切入速度,在钻头接触材料时保持缓慢均匀,正常切削阶段维持稳定进给,钻头贯通前减小压力,防止出口毛刺过大或钻头卡死。

  在实际管线加工中,这类工位常布置在管材下料、去毛刺之后,弯管、焊接或装配之前。圆管、方管以及型材支架上的安装孔、连接孔、销孔都可以在同一基准上完成,减少二次划线和找正时间。对于需要多孔等距分布的护栏、支架、输送线构件和管路附件,框架上的定位座可与挡料块配合,形成定距加工逻辑:每完成一个孔,工件沿轴向移动到下一挡点即可,孔距一致性明显高于纯手持作业。

  安装边界方面,长框架需要放置在平整地面或工作平台上,底脚区域应预留调平空间,防止多组定位座不在同一支撑直线上。设备后侧和侧向要留出动力头维护、钻头更换以及排屑清理空间;管件上下料方向应避开操作人员正对钻头的位置,长管伸出段需设置辅助支撑,避免重力弯曲影响孔位。三维建模时,框架杆件按焊接件处理,重点控制定位座安装面的共面度、动力头安装板与工件轴线的垂直度,以及导向套中心到支撑面的高度关系。导轨配合面和压紧点附近不宜过度减重,因为这些位置直接承受循环钻削力;非受力护板则可采用薄板或折弯件,控制整体重量。

  结构细节上,斜撑并非单纯装饰,而是把顶部钻削反力传递到下部框架,减少单根立柱受弯。多个钻孔单元沿梁布置时,还要考虑相邻工位同时作业带来的共振,可通过改变支撑间距、增加局部加强板或让动力头错开工作顺序来改善。切屑和切削液应能沿支架间隙下落,定位座周围避免形成积屑死角;需要频繁换型的场合,定位块、压紧块和导向套宜设计成可更换形式,用销定位、螺钉锁紧,使不同管径之间的切换更直接。

  整体来看,该工位不是独立复杂机床,而是面向特定钻孔工序的专用工装化机架。它把人工钻孔中最不稳定的定位、导向和进给三个环节固化下来,使不锈钢管钻孔从依赖经验的手工操作,转变为有基准、有支撑、有节奏的受控加工,能够降低钻头异常损耗,提高孔位一致性,并为后续装配提供更可靠的连接基础。
