3mm厚板材拼接式建筑管线定位辅具

　　这套辅具的核心定位是现场预制加工里的长条形构件临时承托与对位工装，整体全部采用3mm厚度的标准板材切割拼装，没有额外采购的型材、铸件或者标准紧固件，所有连接位置都靠板材自身的插舌、卡槽完成咬合固定，拿到切割完成的板件之后不需要焊接、不需要额外钻孔攻丝，顺着卡槽对位插合就能完成整具组装，特别适合小批量现场制作、教学实训或者临时工装的快速搭建场景。

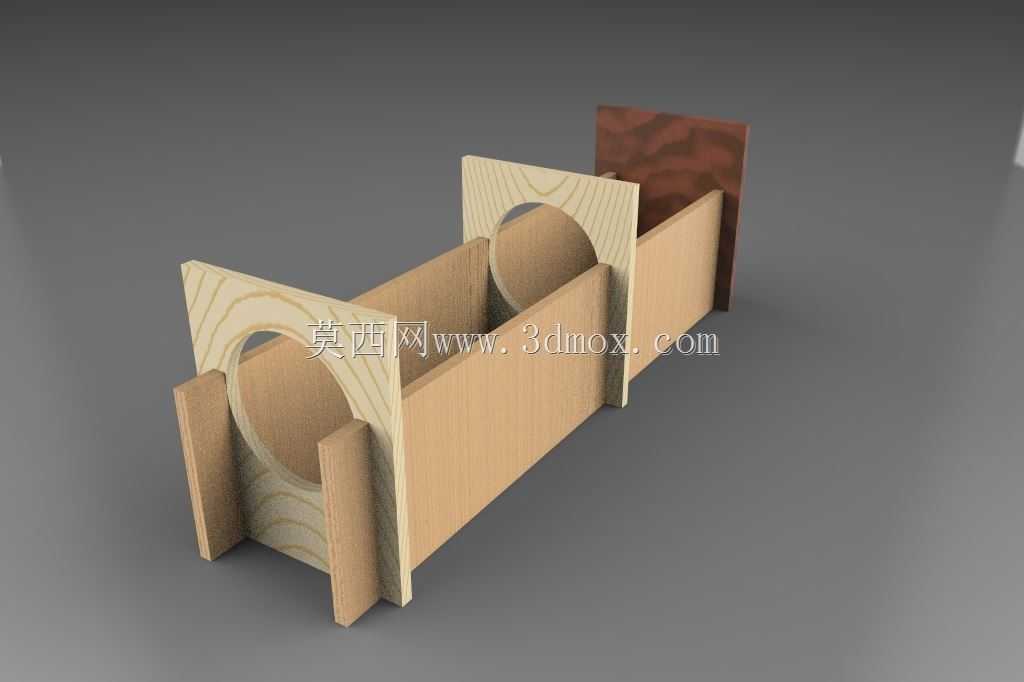

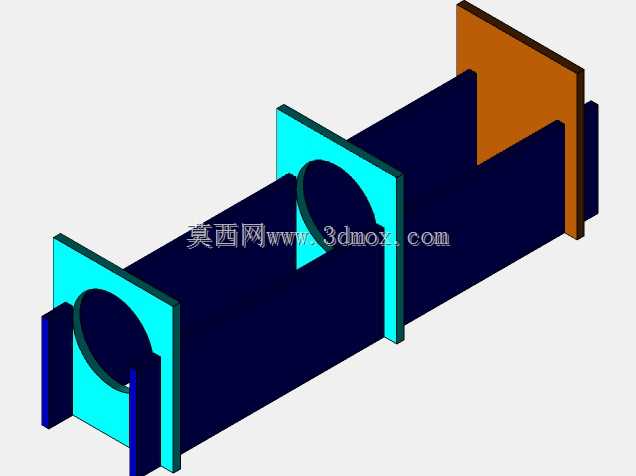

　　从实际使用场景来看，这类辅具最常出现在建筑施工的管线预制段、小型装饰构件的胶合夹持工位，以及木工小作坊里长料的钻孔、铣削定位工序里。长条形的中空槽体构成主承托通道，两侧带圆形开孔的立板分别卡在槽体的两端，圆形开孔的圆心和槽体的纵向中心线完全重合，当需要对圆柱形管材、棒料或者圆形装饰柱进行端面加工、套接管件对位的时候，工件可以直接从两端的圆孔穿入，整根工件的径向自由度被圆孔约束，长向的中段被槽体的两侧壁托住，不会出现悬臂下垂、加工时工件甩动的问题。槽体末端的深色挡板可以作为工件轴向定位的靠面，穿入的工件顶到挡板之后就能统一确定伸出长度，批量加工同尺寸工件的时候不需要每一根都反复测量划线，能大幅减少重复对位的辅助时间。

　　设计思路上完全遵循薄板切割工装的低成本逻辑，所有零件都从同一张3mm板材上排料切割，材料利用率可以做到很高，没有复杂的曲面加工特征，普通的激光切割、数控雕刻甚至手工线锯都能加工出全部板件。立板和槽体侧壁的连接位置，立板下方开出和板材厚度匹配的窄槽，槽体侧壁对应的位置开出向上的插槽，两块板十字交叉插合之后，接触面的摩擦力加上槽口的限位，就能承受常规工装夹持的侧向力，不需要涂胶也能保持结构稳定，如果需要反复拆装使用，在插合的缝隙里点少量快干胶就能永久固定，拆解的时候也只需要沿着插接缝撬开即可，不会损坏主体板件。

　　外形尺寸的边界设计充分考虑了3mm板材的刚性极限，槽体的总长度控制在单人可以徒手搬运的范围，两侧立板的高度高出槽体顶面足够距离，保证圆形开孔的下半部分落在槽体内部空间，穿入的圆料下半段可以落在槽体空腔里，不会和槽体底板发生干涉。两端立板的圆形开孔直径按照常用的管材外径系列预留匹配间隙，实际使用时如果需要适配不同直径的工件，只需要重新切割两端带对应孔径的立板，槽体主体部分完全通用，不需要重新加工，互换性很强。

　　安装边界方面，整具工装的底部是四块向下伸出的支脚，支脚和槽体侧壁是一体切割出来的折边/插装结构，放置在工作台面上的时候四个支脚同时接触台面，不需要额外找正就能保持水平，支脚的占地面积很小，台面上同时摆放多套辅具也不会占用过多操作空间。如果需要在机加工台面上固定，只需要用普通的快速夹钳压住槽体的侧边或者支脚位置即可，工装本身没有突出的安装耳，不会和夹钳、加工刀具发生干涉。

　　从结构受力的角度验证，3mm厚度的板材拼装成槽型截面之后，整体的抗弯曲刚性比单块平板高出数倍，长槽的两侧壁相当于两根纵向的加强梁，两端的立板相当于横向的加强筋，即使在承托几十公斤的长棒料时，槽体的中段挠度也能控制在工装允许的范围内，不会出现明显的弯折变形。和传统焊接的金属工装相比，这套板材拼装辅具的重量更轻，转移工位的时候一个人就能搬动，不需要起重设备，而且板材本身可以选用胶合板、亚克力板或者薄钢板，不同材质都能适配对应的切割工艺，木工场景用木板不会划伤工件表面，金属加工场景用薄钢板可以耐受切削液的腐蚀，适配性非常灵活。

　　在实际的管线安装现场，这类辅具还可以作为管道粘接、焊接时的对口支撑架，两根待对接的管道分别从两端圆孔穿入，调整对口间隙之后辅具可以保持两根管道的同轴度，不需要人工一直手扶，焊接或者粘接固化完成之后直接把辅具从管道端部滑出即可，不会在工件上留下工装痕迹。对于建筑施工里的保温管、穿线管预制，这种可以快速制作、成本极低的辅具可以按工位批量制作，用完之后即使损坏也能快速重新切割板件替换，几乎没有维护成本。
