矿用柴油动力坑台N150B喷射喷嘴结构

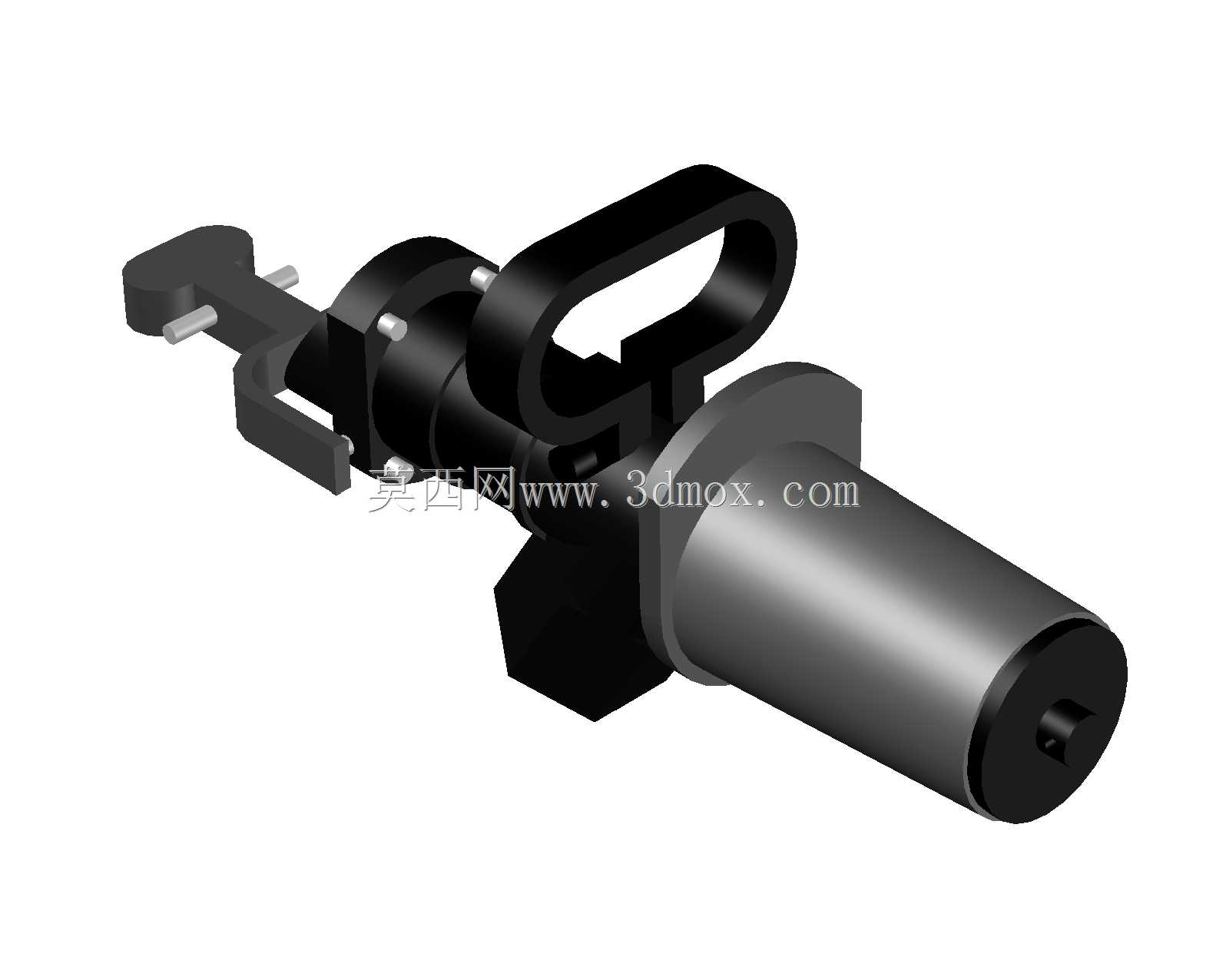

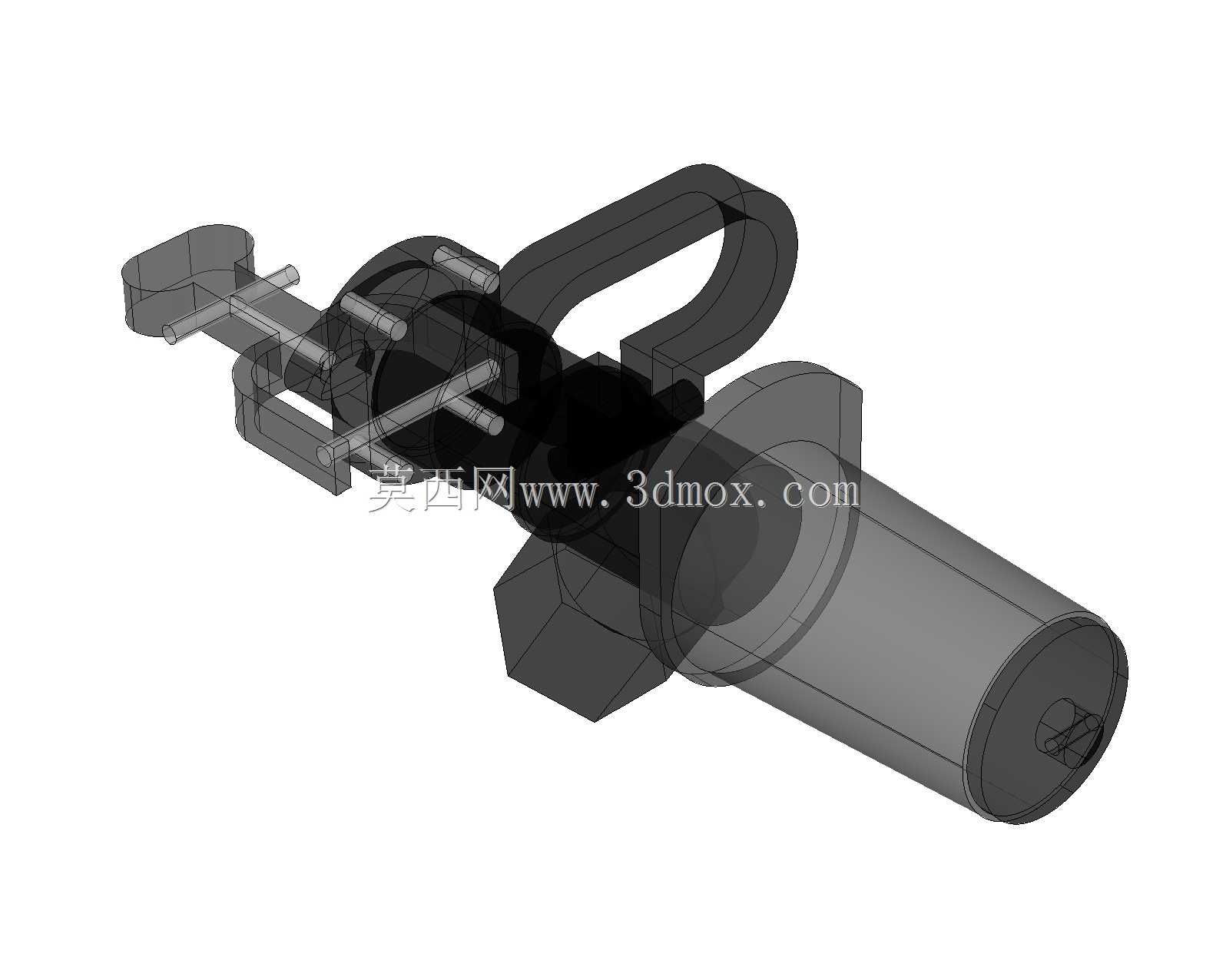

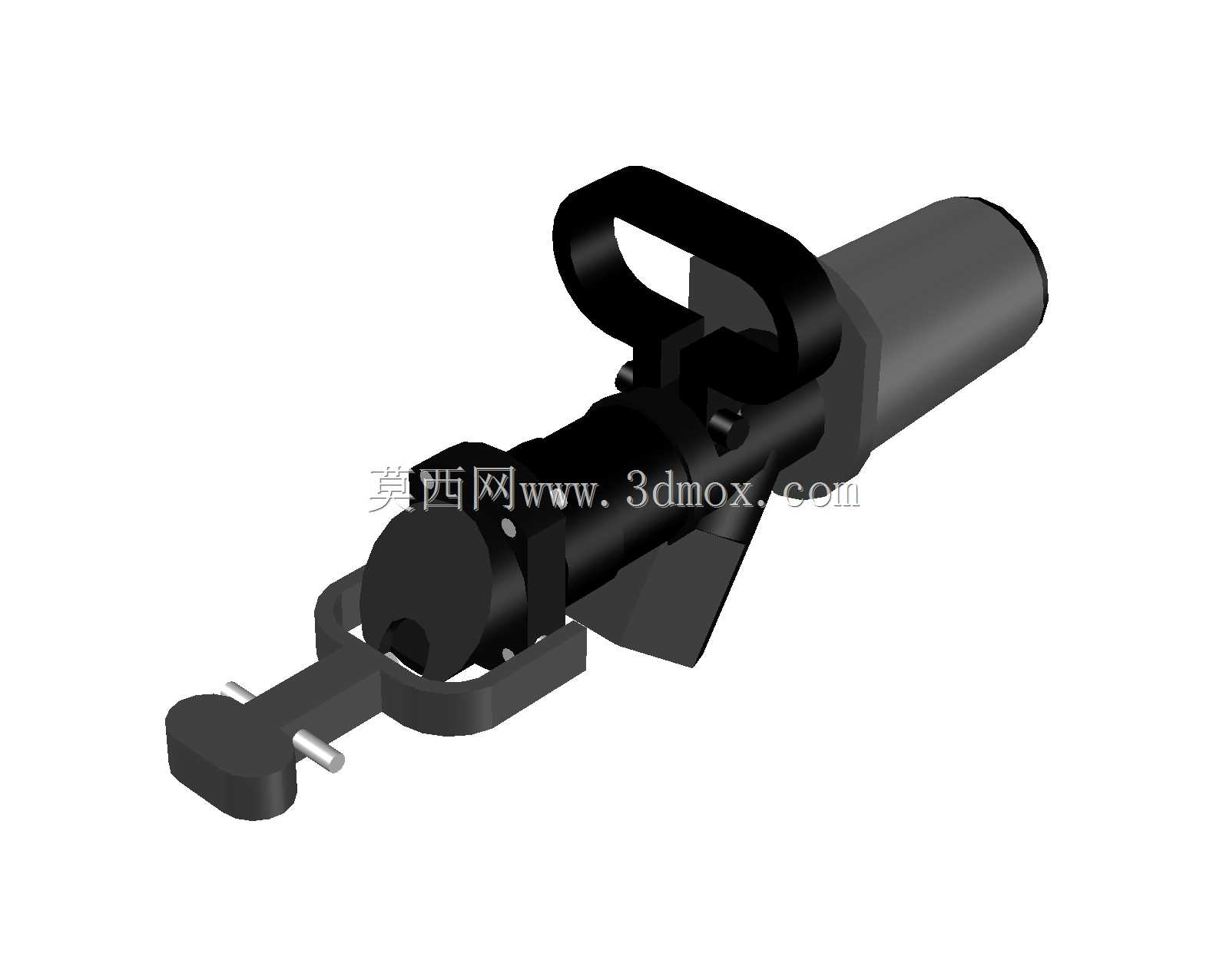

　　该喷射喷嘴结构面向井下采矿、重型柴油工程装备及固定式动力机组的燃料供给场景，建模时以实物测绘比例为基准，完整还原喷嘴本体、安装法兰、提携把手、侧向快接接头与端部喷射接口的装配关系，可直接用于动力系统管路布置校核、维修备件测绘、教学演示及设备改造方案评审。

　　从现场使用边界来看，这类喷嘴通常布置在柴油机燃料喷射回路或介质加注终端，前端圆柱段伸入安装座或对接管路，中部环形法兰承担轴向定位与密封压紧作用，法兰背面的台阶面与配套支座贴合，能够限制喷嘴工作时的轴向窜动。端部中心设置小尺寸喷射接口，介质经内部流道后由该接口按既定方向喷出；接口外圆保留加工余量特征，便于在实物制造阶段根据密封形式加工锥面、螺纹或焊接坡口。侧向伸出的接头组件用于接入控制气路、回油管路或辅助介质通道，接头端部的扁平快接结构可与现场标准软管卡扣快速对接，减少狭窄井下空间内的拆装时间。

　　结构设计上，主体圆柱段采用厚壁回转体构型，在承受管路压力与周期性振动时具备足够刚度；法兰与筒体交接处设置过渡圆角，降低应力集中对长期疲劳寿命的影响。顶部弯折成型的提手并非装饰件，其跨距覆盖主体重心区域，检修人员单人即可完成提运、对位与装入支座的操作；提手与本体之间通过侧向紧固件锁紧，装配后形成封闭受力环，搬运时载荷均匀传递至筒体加强区。喷嘴尾部的多边形卡位结构与安装座限位槽配合，可防止拧紧对接管路时本体跟转，也能在振动工况下保持喷射方位不变。

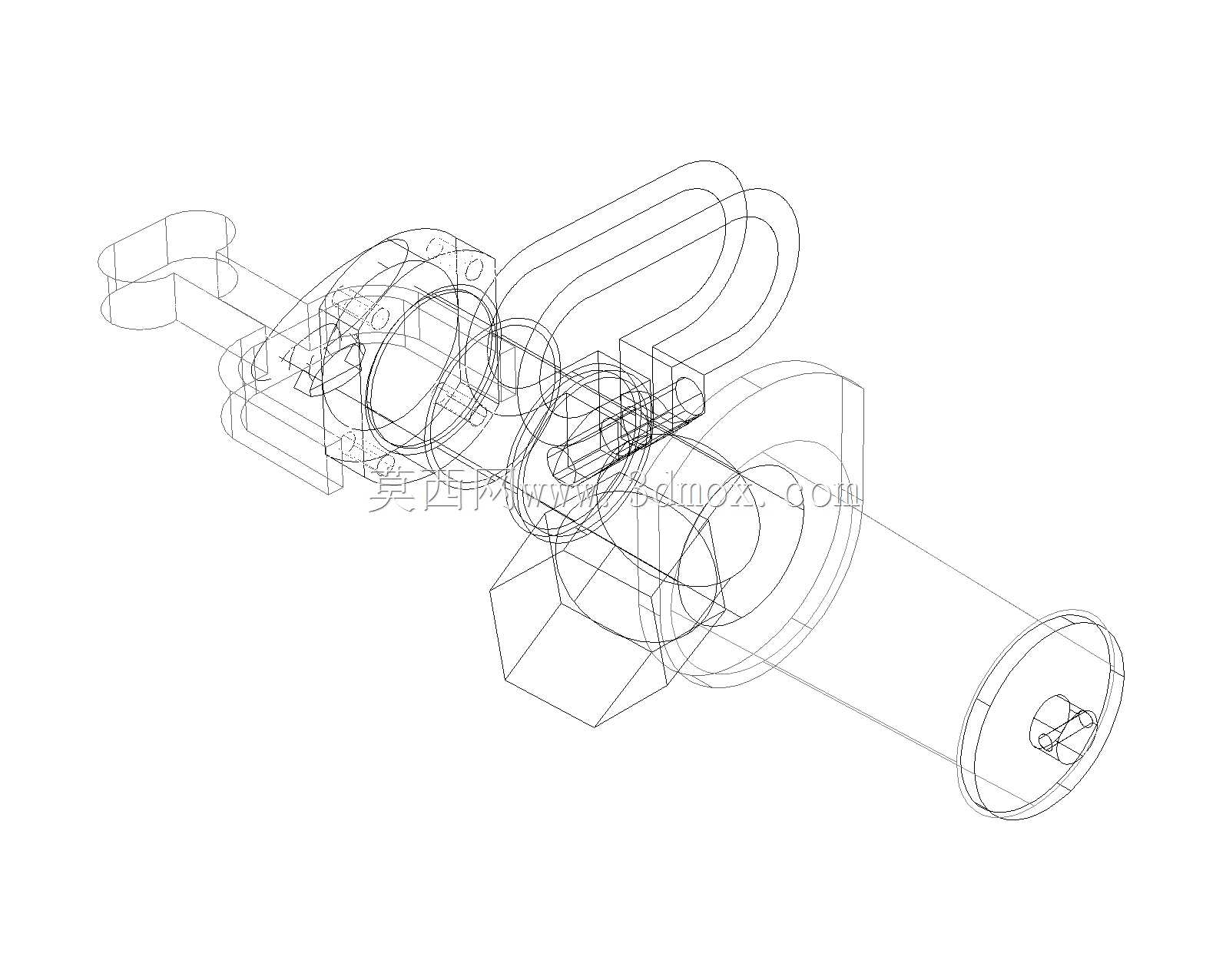

　　建模过程中，回转类特征以主体轴线为基准统一建立，法兰外圆、筒体外圆、端部接口保持同轴；侧向接头轴线与主轴线垂直相交，便于在总装中检查软管弯曲半径。黑色非金属或涂装件与金属机加工面分色表达，能够清晰区分受力金属件、防护件与操作件。安装校核时需重点关注法兰外径、筒体插入长度、侧向接头外伸量以及提手最高点，这些边界决定了设备护罩、管路桥架和检修通道的预留空间；对接端则要核对接口中心高与连接方位，避免装配后与相邻阀体、滤清器或机架加强筋发生干涉。整体结构兼顾承压、定位、快接与便携维护需求，适合作为重型动力装备燃料系统零部件设计与选型的参考数模。
