该轮组三维结构面向乘用车辆改装与底盘行走系统匹配场景,可用于整车总布置校核、轮罩间隙分析、悬架转向干涉检查以及外观方案评审。轮辋名义直径取21英寸,属于大尺寸改装规格,配套低扁平比橡胶轮胎,整体外径在建模时按常见运动型乘用车轮胎边界控制,能够直接放入整车坐标系中核对翼子板、轮眉、制动卡钳和减振器周边空间。

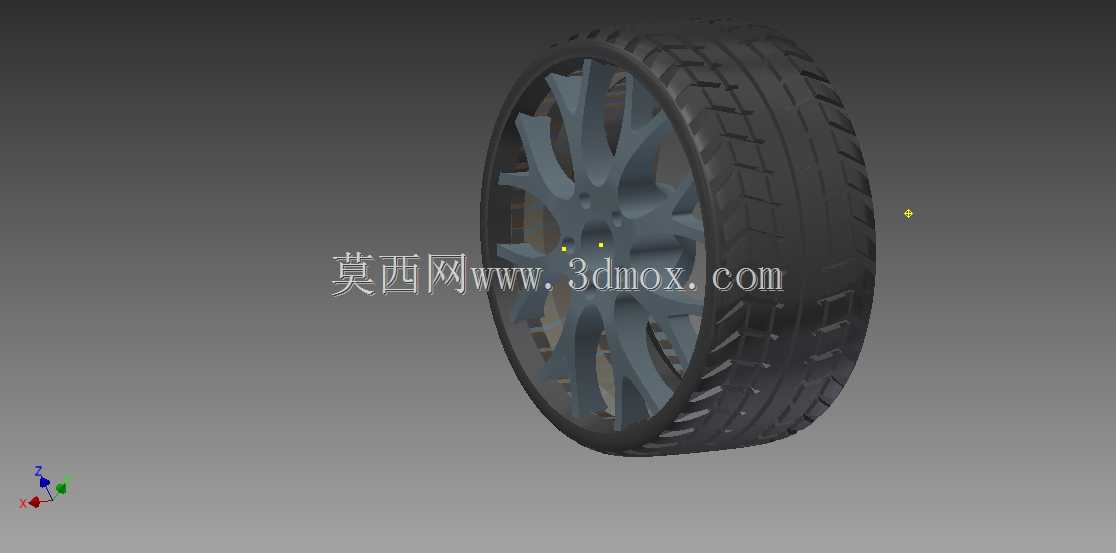

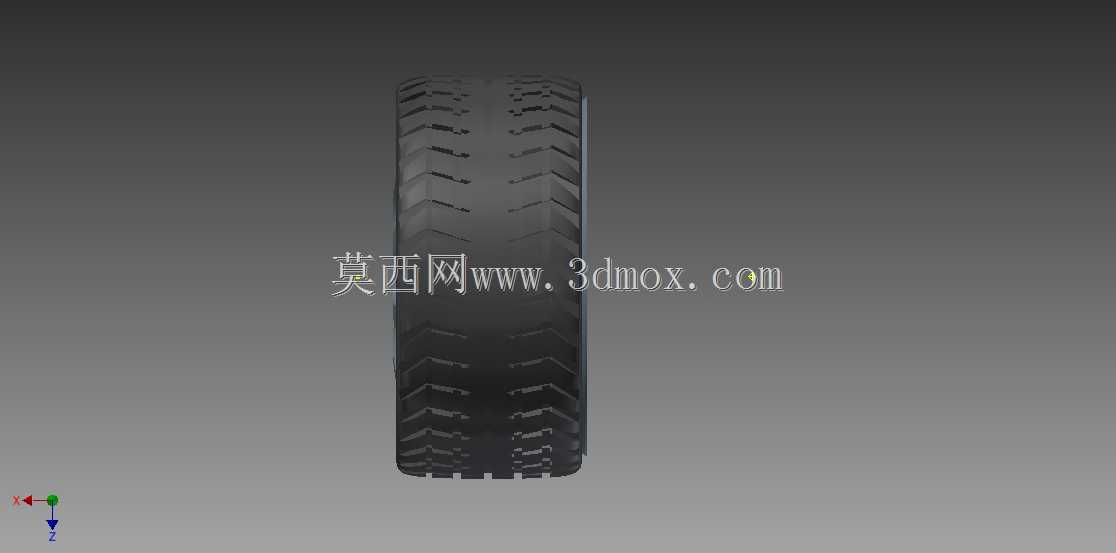

轮胎部分采用带纵向排水沟与横向花纹块的外轮廓表达,胎面花纹沿周向连续分布,建模时通过周向阵列与胎面曲面贴合,保证花纹深度、沟槽走向和接地块形状具有真实视觉效果。胎侧区域保留圆弧过渡,断面从胎冠到胎圈逐渐收窄,能够反映充气轮胎在装配后的鼓形轮廓。对于结构工程师而言,轮胎外表面不仅用于外观展示,更重要的是提供跳动包络:在悬架上下跳动、转向轮左右偏转时,可依据该外轮廓判断与车身轮罩、底盘护板、制动管路之间的最小间隙。

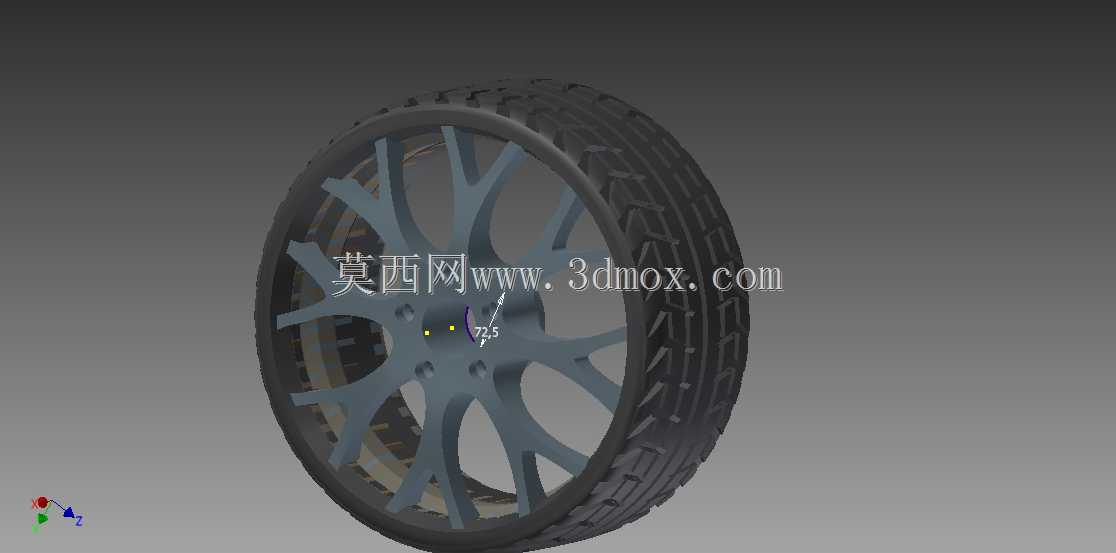

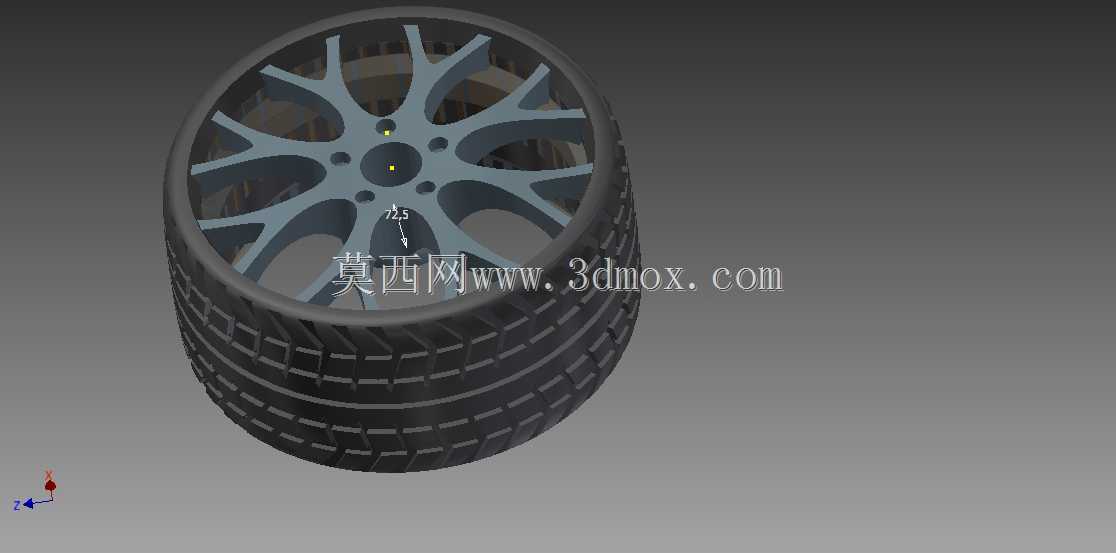

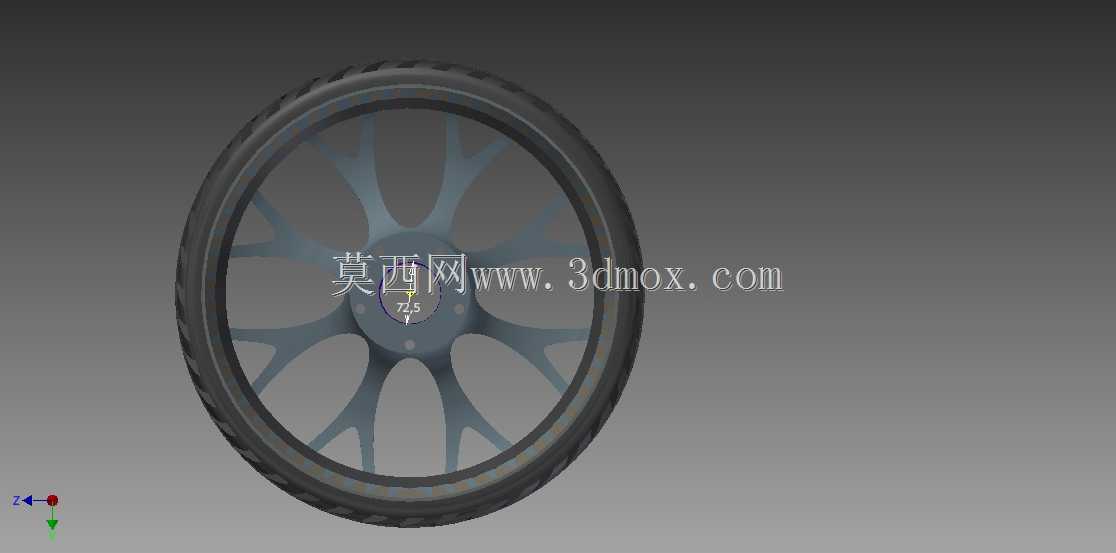

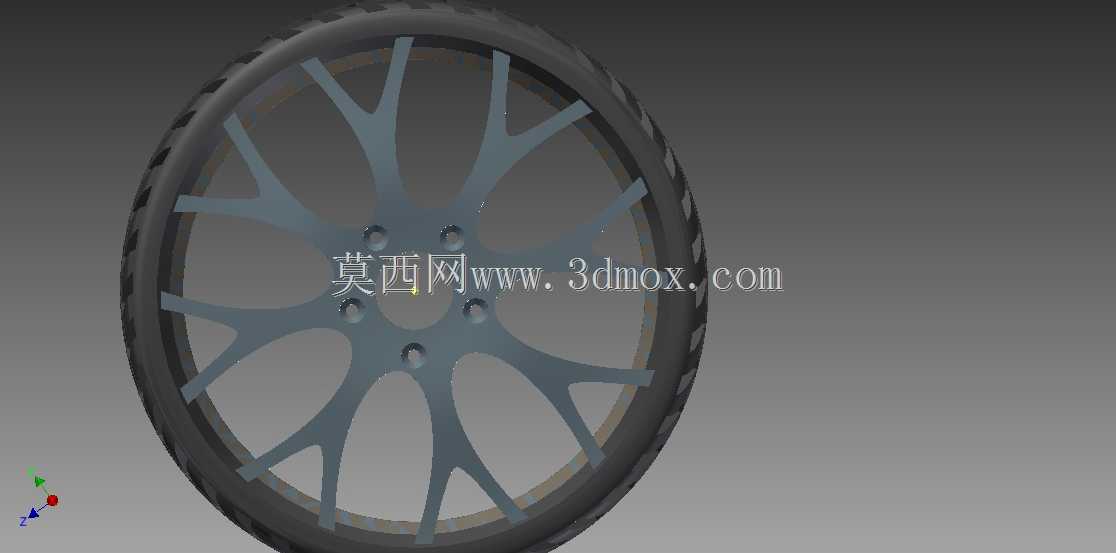

轮毂采用多辐条分叉式造型,轮辐从中心安装座向外缘呈放射状展开,辐条之间形成大面积镂空窗口。这种造型一方面有利于制动系统散热,使行驶中气流能够穿过轮辐到达制动盘和卡钳;另一方面也降低了轮辋非安装区的视觉厚重感。中心区域设置轮毂轴承穿过的中心孔,周围分布螺栓孔组,用于与车轮轮毂法兰或转向节总成对接。建模时需要重点控制螺栓孔分布圆直径、中心孔直径、安装面平面度以及轮辐背面与卡钳的避让空间,这些尺寸直接决定车轮能否实车装配。

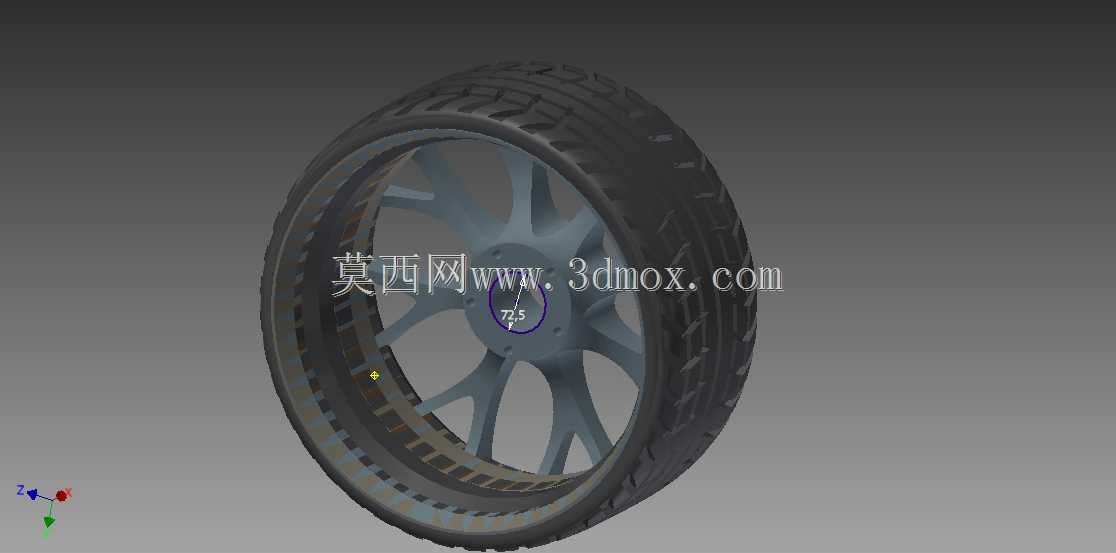

轮辋本体包含胎圈座、轮缘、槽底和气门嘴安装区域的结构逻辑。轮胎装配时,胎圈卡在轮缘与胎圈座之间,充气后依靠内压形成可靠抱紧;轮辋中部的下沉槽为轮胎拆装提供变形空间。虽然该模型以外观和装配表达为主,但在工程评审中仍可据此检查轮缘宽度、轮胎断面宽度与轮辋宽度的匹配关系。若轮辋过窄,胎侧会向内收拢,影响接地面积与转向响应;若轮辋过宽,则胎侧被过度拉开,胎圈受力和胎肩磨损都会发生变化。
磁轮名称更多体现该款改装轮毂的造型系列特征,结构本质仍是轮胎与轮辋组合的车轮总成。设计思路上,大直径轮辋配合低扁平比轮胎,可以减小胎侧变形量,提升转向时的路感传递和侧向支撑;但同时也会压缩轮胎缓冲高度,对坑洼路面冲击更敏感。因此在整车匹配中,不能只关注轮毂外观,还要结合悬架刚度、主销偏移距、轮距变化和制动盘尺寸综合评估。
安装边界方面,车轮中心孔必须与车轴定位凸台匹配,螺栓孔数量、孔径和分布圆需与轮毂法兰一致;轮辐背面要预留卡钳包络,尤其在大制动盘、多活塞卡钳车型上,轮辐内侧面与卡钳外缘之间应保留足够安全间隙。轮辐外侧到胎面的距离、轮缘外凸量以及ET偏距会影响轮距和轮眉齐平效果,偏距过小会使车轮外移,虽然视觉上更饱满,但可能导致轮胎擦碰翼子板或增大轴承载荷。
在三维建模过程中,轮胎适合采用旋转断面加周向花纹阵列的方式构建,轮辋和轮辐则可通过旋转基础体、辐条草图拉伸或放样、布尔切除与圆周阵列完成。装配时以车轮中心为基准,将轮胎内圈与轮辋胎圈座同轴约束,再以中心孔和螺栓孔建立与车桥的安装关系。放入整车模型后,可进一步做静态姿态、满载压缩、极限转向和轮胎跳动包络检查,使该轮组不仅作为展示件,也能服务于底盘结构匹配与改装方案验证。
