马自达3MPS泄压阀转接法兰结构

　　该转接法兰主要服务于马自达3 MPS增压进气系统的改装与维护场景，用于在BOV泄压阀与原有管路或涡轮侧接口之间建立稳定的机械连接。增压车型在节气门快速关闭时，压缩空气会在进气管路内形成反向压力波，若不能及时释放，容易造成涡轮叶轮负载突变、管路接头胀脱以及节气门体反复受冲击。法兰作为泄压阀的安装基准件，需要同时承担密封、定位、承载和气流过渡功能，其结构合理性直接影响泄压响应速度与周边部件的布置空间。

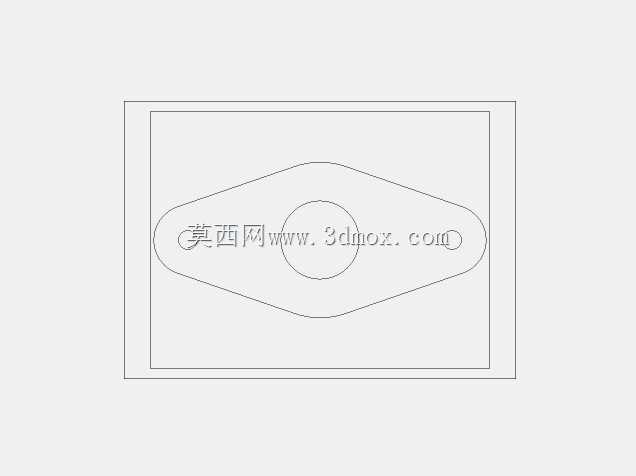

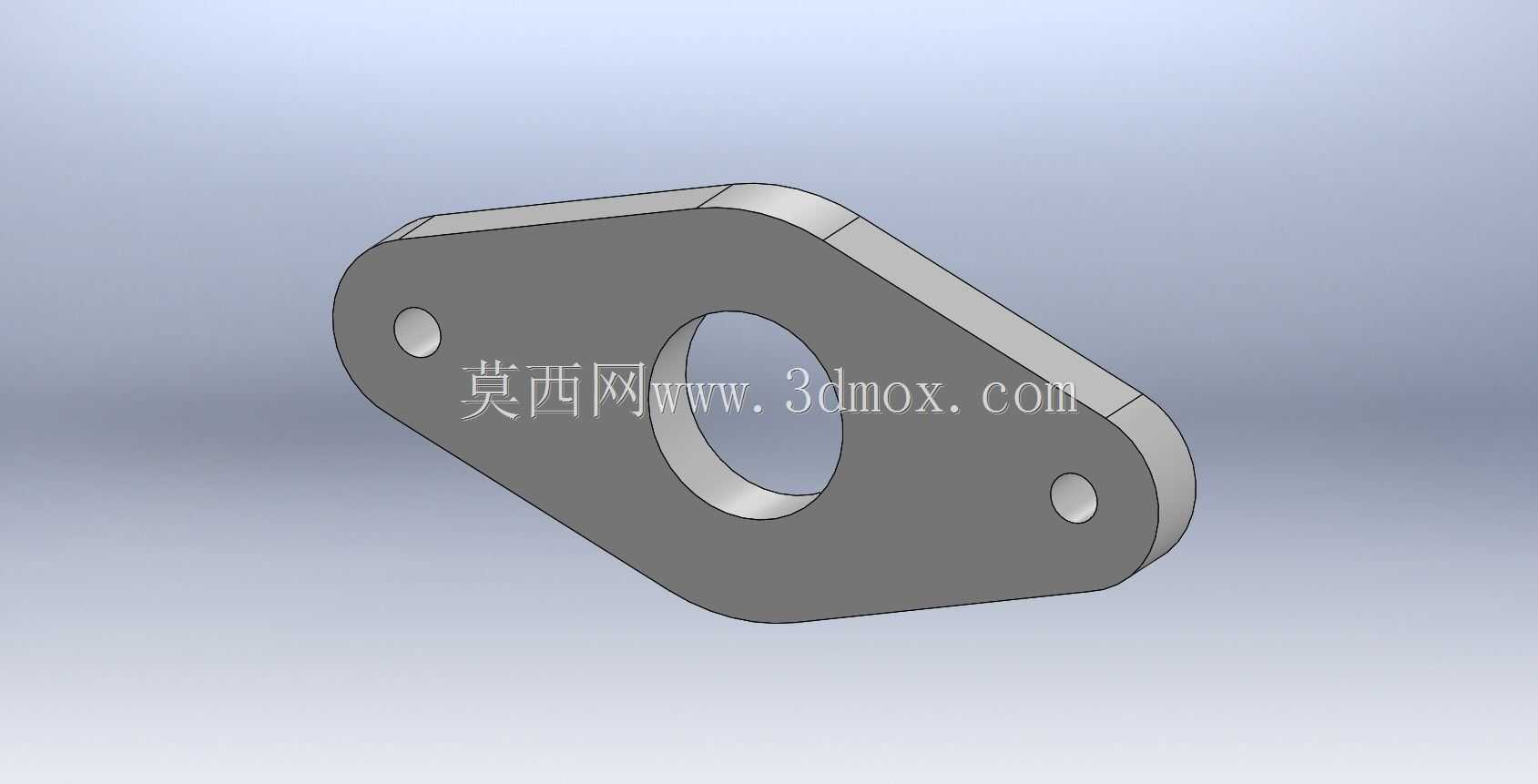

　　从外形上看，零件采用近似菱形的扁平板式结构，主体轮廓沿两个安装孔方向延伸，中部设置大直径通孔，用于通过泄压气流或对接阀座。板件两端各布置一个小孔，形成两点紧固的安装方式；这种布局适合空间受限的发动机舱，能够在较小的包络范围内提供足够的压紧力。中部大孔周围保留较宽的实体材料带，使螺栓预紧力能够均匀传递到密封面，避免局部应力集中导致板面翘曲。法兰外缘做了圆滑过渡，尖角位置被弱化处理，既减少铣削或冲压过程中的应力集中，也降低安装时与附近软管、线束发生干涉的概率。

　　设计这类转接件时，首先要确认的是安装边界而非单纯外观。法兰厚度需要满足密封面刚性要求：过薄会在螺栓锁紧后产生弯曲，使密封面贴合不连续；过厚则会侵占阀体与管路之间的轴向空间，并增加重量。中部开孔直径应与泄压阀入口通道相匹配，孔壁不宜形成突兀台阶，否则高速气流在释放瞬间会产生额外涡流和噪声。两端小孔的中心距决定了零件能否直接落在原车接口上，孔位偏差会迫使装配人员强行拉扯螺栓，最终造成密封面偏压。板面宽度则要兼顾扳手操作空间和周边管路间隙，尤其在横置发动机舱内，泄压阀附近常伴随中冷器管、真空软管和线束插头，法兰外轮廓不能只按理想状态绘制。

　　从功能特性看，该法兰属于典型的界面转换零件。它不像运动机构那样承受连续往复载荷，但在增压系统中会经历周期性压力脉动。节气门开启、增压建立、急收油门、泄压打开等工况交替出现，使法兰面受到内压、螺栓预紧力和温度变化的共同作用。因此建模时不能只生成简单平板，需要关注孔边距、密封面平面度、厚度方向倒角以及阀座贴合区域的有效接触宽度。大孔边缘的倒角可引导气流并减少装配划伤；小孔周边若增加局部沉台或锪平结构，则能改善螺栓头或螺母的支承条件。若采用金属板材加工，轮廓过渡处应避免急剧截面变化，以便在批量制造中保持一致性。

　　实际安装时，法兰一侧贴合原车管路或涡轮出口基座，另一侧连接BOV阀体，两个紧固点沿对角线顺序锁紧更有利于密封面均匀贴合。由于零件呈扁平状，其受力核心在中部大开孔周围：气压作用试图将两侧连接面推开，螺栓则把板件压向密封区域。若孔中心到板边的距离过小，长期脉动后可能出现边缘变形；若螺栓孔距离大孔过近，又会削弱孔间材料带。因此结构上把大孔置于板件中心，把两个小孔布置在延长端，使载荷路径较为直接，压紧区域能够覆盖主要密封环线。

　　在三维建模过程中，应先建立安装孔中心距、中孔直径、板厚和外轮廓控制线，再完成倒角与细节特征。轮廓草图需要体现两端圆弧与侧边切线的连续关系，避免生成碎面或短边。对于后续加工而言，这种板状法兰可通过铣削、激光切割后修面、冲压或水切割等方式成型；若用于小批量改装，数控铣削更容易保证孔位和平面度，若用于批量生产，则可在保证材料性能的前提下采用冲压并增加精整工序。模型中保留真实厚度和孔轴方向，能够帮助设计人员检查阀体装入后是否与发动机罩、进气管或减震塔座发生空间冲突。

　　该结构的价值在于把非标准泄压阀接口转化为可稳定安装的连接界面，同时尽量减少对原车增压管路的改动。合理的法兰不仅要“能装上”，还要在频繁泄压、温度波动和发动机振动下保持密封可靠。板面形状、孔位分布、中孔通流能力和厚度刚性共同决定了其使用效果，因此在设计阶段就需要把装配间隙、密封宽度、工具可达性和气流路径一并纳入校核。
