手动两爪轴承拉拔拆卸工装结构

　　该结构对应维修现场常见的手动两爪轴承拉拔器，主要用于过盈配合轴承、轴套、带轮、齿轮、联轴器轮毂等零件的无损拆卸。设备工作时，两根卡爪从被拆零件背面或外缘形成承托，中央承压螺杆顶在轴端中心，通过转动加力杆使螺杆产生轴向推力；随着螺杆伸长，横梁带动卡爪沿轴线方向回拉，从而将套装在轴上的零件平稳拔出。相比直接敲击或气割拆除，这种方式能够避免轴颈表面受冲击损伤，也能降低轴承外圈、内圈和相邻机座因偏载产生变形的风险。

　　从实际使用场景看，这类工装广泛出现在电机检修、泵类维护、减速机拆装、输送设备维修、机床主轴保养以及小型生产线故障处理中。现场空间往往比较局促，轴端周围可能存在端盖、轴承座、挡圈和管路干涉，因此模型在结构上采用对称双爪布局，卡爪可沿横梁调整跨距，以适应不同外径的零件。横梁中部设置丝杠螺母座，螺杆下端为顶压端，上端配置六角受力头和横向加力杆；加力杆穿过受力头，可根据所需扭矩选择单侧或双侧施力。下部横向穿杆用于连接和约束两爪位置，端部螺母锁紧后可减少拉拔过程中爪口外张。

　　功能设计的重点在于受力路径清晰。轴向载荷由中央螺杆传递到横梁，再经两侧卡爪作用于被拆零件，三条主要受力构件近似呈对称布置，有利于使拔出力与轴线保持重合。若卡爪挂接位置不对称，或螺杆顶点偏离轴端中心，拆卸时容易产生侧向弯矩，表现为卡爪打滑、零件倾斜、轴颈拉伤。因此在三维结构处理时，需要关注横梁与螺母座的配合高度、卡爪钩口厚度、爪臂转折处圆角以及螺杆有效行程。卡爪钩口应同时满足伸入零件背面的空间要求和承受拉拔载荷的强度要求，过薄会在高载荷下张开或断裂，过厚则无法进入狭窄间隙。

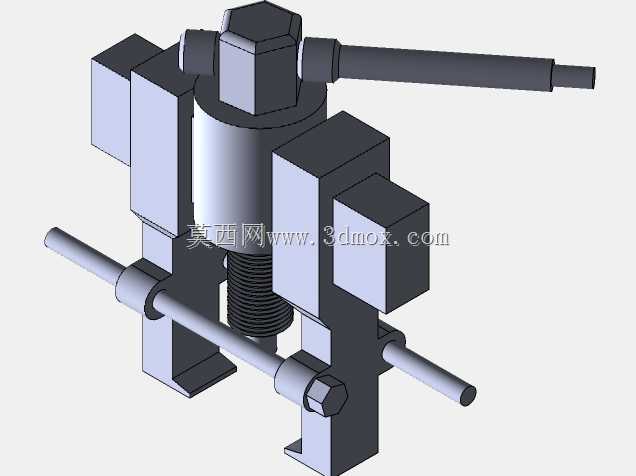

　　外形与安装边界方面，该工装属于便携式手动工具，整体轮廓由中央竖向丝杠、上部横梁、两侧立式卡爪、下部连接杆和长加力杆组成。加力杆在工作状态下向一侧延伸，旋转时需要预留足够的水平摆动空间；卡爪张开范围决定可拆卸零件的最大外径，钩口深度决定能够挂接的轮缘或轴承外圈厚度。中央丝杠长度直接影响有效拉拔行程，选型时需保证在初始顶紧轴端后，仍有足够行程将轴承从配合段完全拉出。对于轴端中心无中心孔或端面不平整的情况，实际使用中常配合顶尖块或平垫块，以防止螺杆端部滑移。

　　建模时可按装配关系拆分为丝杠、螺母体、横梁、左右卡爪、连接杆、锁紧螺母和加力杆等零件。丝杠部分应体现梯形或普通螺纹的传动特征，卡爪与横梁之间需要保留调节和装配间隙，连接杆与爪孔之间宜按滑动或锁紧连接理解。结构细节上，爪臂根部和钩口承载面是应力集中区域，圆角过渡不可省略；横梁中部承受弯曲和螺母挤压，壁厚与加强块尺寸需与额定拉拔力匹配。该模型适合用于维修工装结构展示、手动工具原理说明、机械基础课程案例以及非标拔轮器改型参考。
