卧式220L油桶承托固定支架结构

　　这套卧式桶体承托架主要面向车间油品暂存、油料分发工位、维修班组耗材存放以及小型仓储区域的桶装物料安置需求，适配市面通用的220升标准钢制油桶，也就是英制58加仑规格的工业储运桶，日常使用中可以把原本直立堆放、滚动移位风险高的油桶转为横向躺放状态，既方便在桶端安装放油阀门取用内部油料，也能让整桶物料的重心落在架体围合范围内，避免直立桶受碰撞后倾倒、桶口渗漏难以承接的问题。

　　从实际工位使用逻辑来看，这类支架最常布置在车间靠墙的辅料区、设备维保间的油料存放角，或是户外工程现场的临时耗材点：直立存放的满装油桶自重接近两百公斤，人工翻转难度大，临时用木块垫放极易在地面油污、叉车通行剐蹭时出现桶体滑移；这套托架通过下部的承托弧面与两端限位结构，把横置油桶的圆柱面完全约束在架体内部，桶身两端的卷边凸缘刚好卡在架体侧挡位置，即使支架受轻微侧向触碰，桶体也不会沿轴向窜动脱出。

　　结构设计上没有采用复杂的铸件或者一体化弯板，而是用标准型钢裁切后组焊成型：底部是两根平行的纵向支撑梁，直接接触地面分散整桶载荷，梁体之间加焊横向连系杆，把整个架体拼成刚性的底框，避免承托重载时两支腿向外张开变形；底框向上伸出两组弯折的弧形托臂，托臂的弯曲半径完全匹配油桶圆柱外径，桶身落位后弧面和桶壁是线接触过渡，不会出现局部点应力压伤桶壁漆面的情况；托臂末端向上翘起形成挡边，高度刚好没过油桶下侧三分之一的位置，既不遮挡桶身标签、方便操作人员辨认桶内物料品类，也能在桶体滚动趋势出现时直接挡住桶壁，不需要额外加装绑带就能完成限位。

　　考虑到车间地面经常存在油污、铁屑或者冲洗积水，架体所有杆件的棱边都做了倒角处理，没有突出的尖角毛刺，操作人员挪动支架、对接油桶时不会剐蹭工作服；底框的支腿下端预留了平整的接触面，如果使用场景地面平整度差，也可以在支腿底部加装减震垫或者膨胀螺栓孔，直接把支架固定在水泥地面上，配合放油工位使用时完全不会出现架体移位的情况。

　　安装边界方面，架体的内部净宽按照标准220L油桶的轴向长度预留，桶体横放后两端和侧挡之间仅留少量装配间隙，方便行车或者手动液压车把桶吊放、推送到位；架体的总高度控制在低位，横放后油桶的中心高度远低于直立油桶的重心高度，操作人员站在桶端操作放油阀时不需要登高，接油盆可以直接放在桶端下方的地面或者配套小工作台上，放油过程中软管拖拽、阀门拧动的作用力都不会带动桶体晃动。

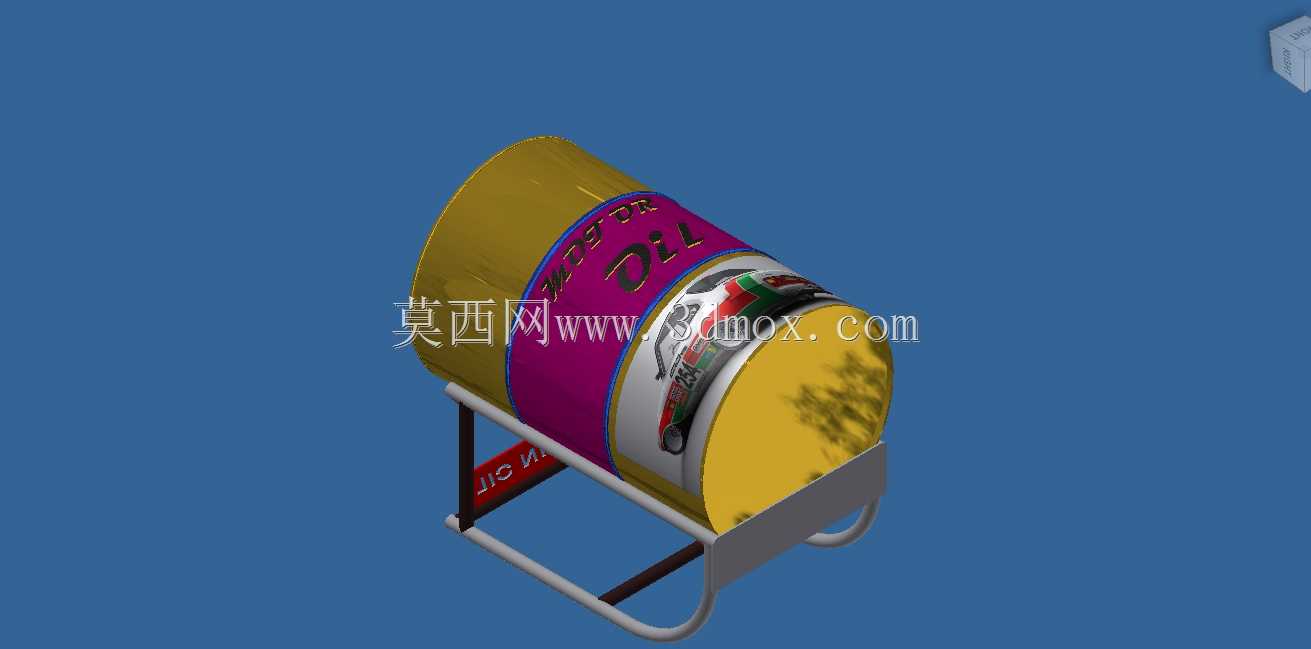

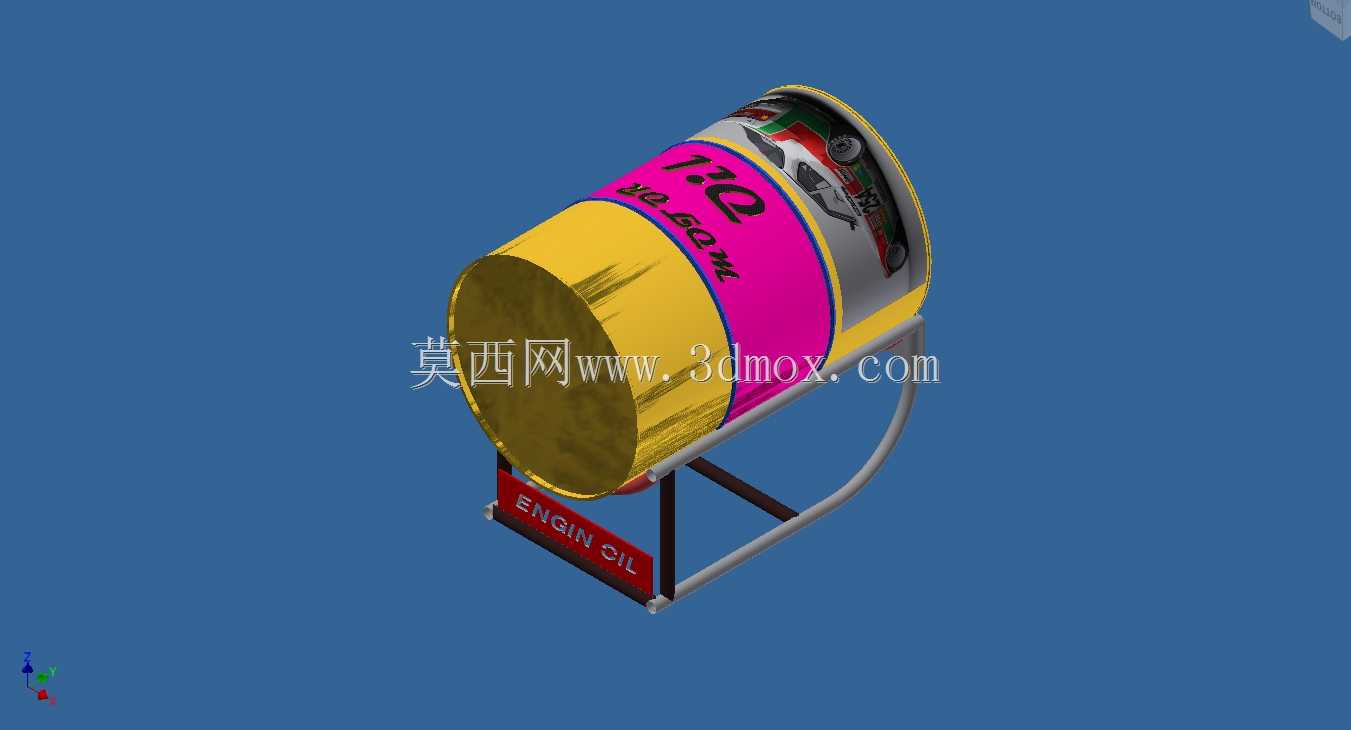

　　建模过程中把油桶和托架做了对位装配验证：桶身的圆柱面和托弧的贴合间隙控制在合理范围，桶端的凸缘和侧挡的限位面刚好对齐，底框下方留出的空隙正好可以让手动液压车的叉臂伸入，整桶带架转运时可以直接被叉车托起，不需要额外捆绑；架体后侧还预留了小的标识牌安装位，现场可以标注桶内油料型号、入库信息，避免不同品类润滑油、切削液混放错用。和常见的临时堆砌支撑相比，这套标准化托架完全围绕桶装油料的存取流程设计，没有多余的装饰结构，所有型钢的规格都按照满桶静载荷校核，长期承托满载油桶也不会出现托臂下弯、底框扭曲的问题，既可以单台独立使用，也可以多台并排布置在油料库房，统一规划放油通道，让车间桶装物料的存放从临时堆放转为定点规范安置。
