盘式单向止回流体控制阀结构

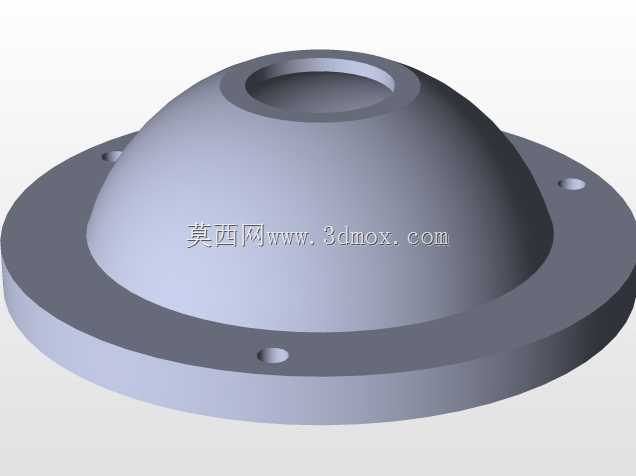

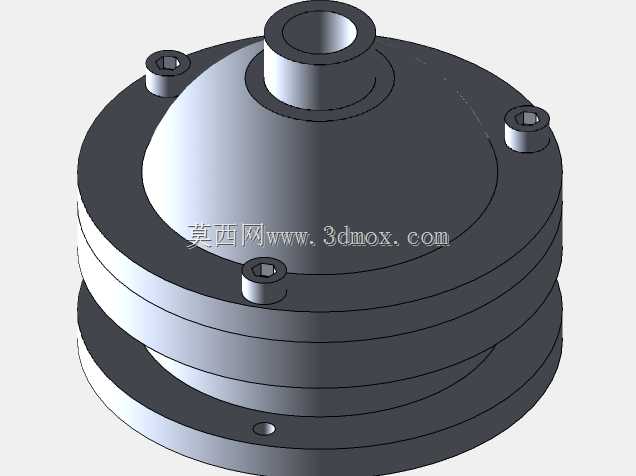

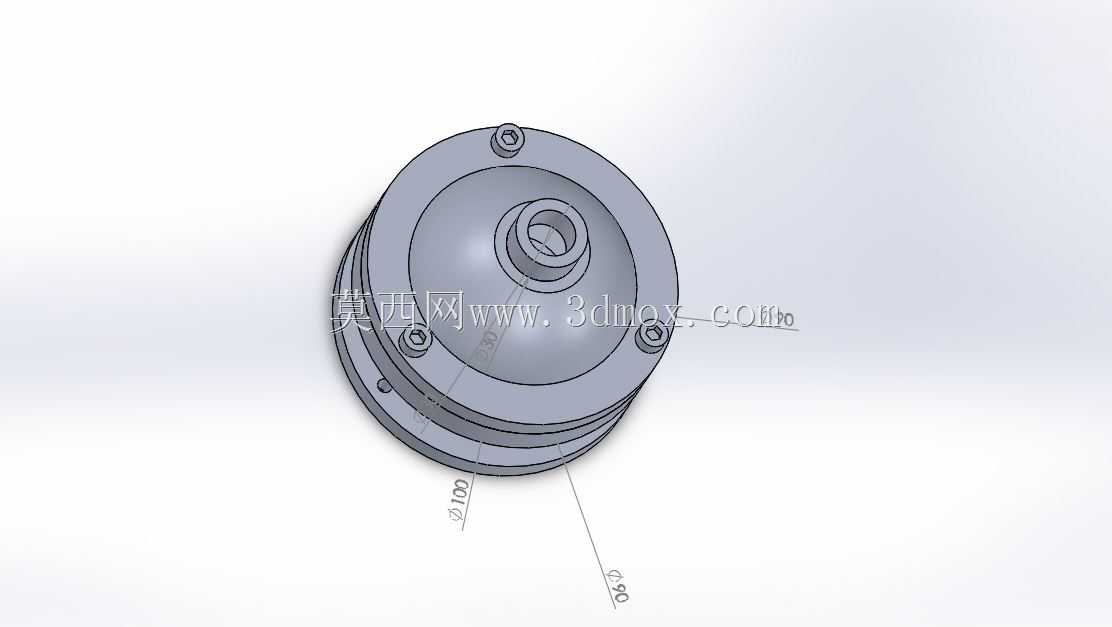

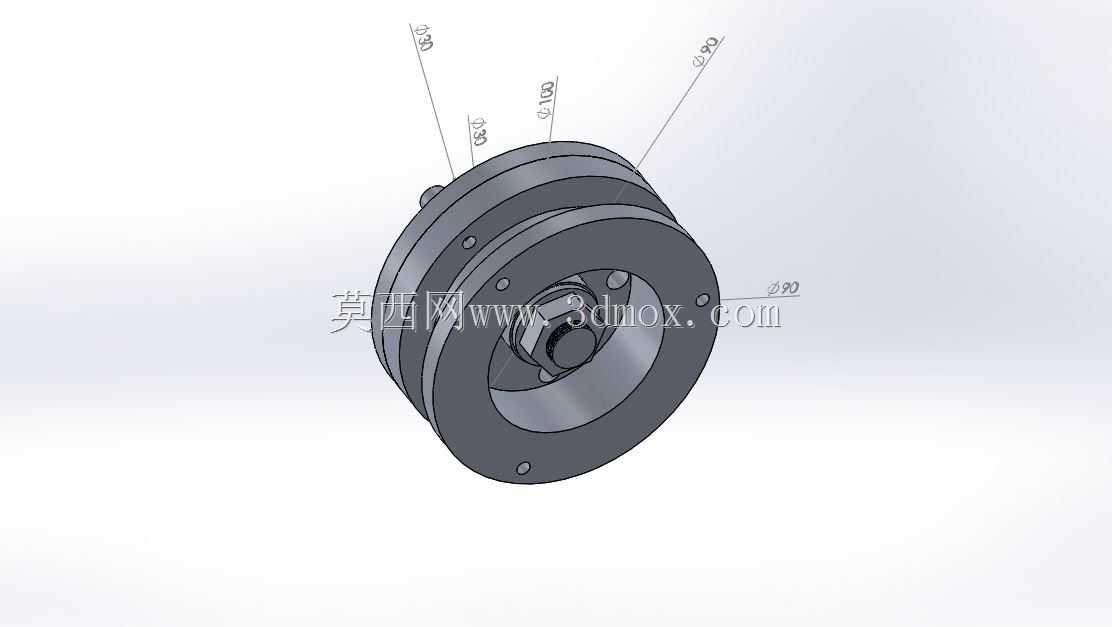

　　这套盘式单向阀的三维结构围绕管路内流体单向导通、反向截止的核心需求展开，整体采用同轴圆盘式布局，没有复杂的外置执行机构，依靠流体压差与内部启闭件配合完成自动动作。从外形边界看，阀体主体为多层阶梯圆柱结构，轴向一端设置小直径外螺纹接口，用于接入对应规格的流体管路，另一端为大直径法兰式端盖，端盖圆周均布四颗紧固螺钉，将阀盖、密封件与阀体主体压紧成整体；模型中标注的外形参考尺寸包含直径约100毫米的主体轮廓与接口段约56毫米的相关尺寸，实际选型时可依据管路通径、安装空间对接口螺纹规格、阀体总高与端盖分布圆直径做参数化调整。

　　在现场应用中，这类单向阀常布置在液压站出油支路、气动系统气源处理段、小型给排水管路或试验台流体回路里，位置通常紧挨泵出口、蓄能器支路或精密流量计前端。泵启动时，介质正向流动产生的压差推开内部启闭件，流道沿阀体中心轴线贯通，压损主要来自启闭件开启后的通流间隙与腔室过渡圆角；泵停机或下游压力反冲时，反向介质压力直接作用在启闭件密封面上，配合弹簧或介质自紧力将阀口封闭，避免介质倒流造成泵反转、仪表反转、回路泄压等问题。相较于直通式摆板止回结构，盘式同轴布局的启闭件行程短，动作响应更快，且整体径向尺寸紧凑，适合安装在管路轴向空间有限、周围不便布置摆动构件的机柜内部或集成阀块周边。

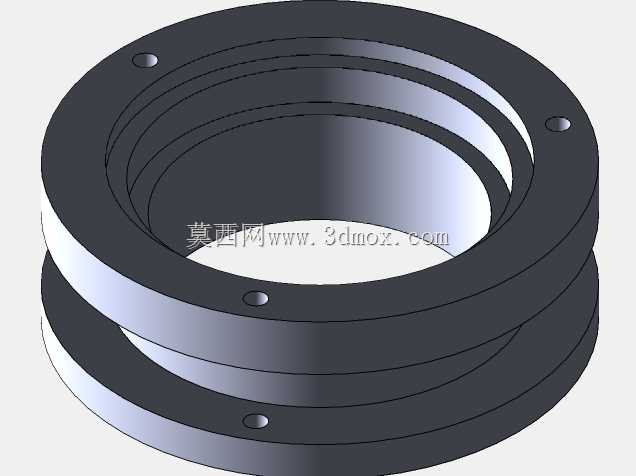

　　结构设计上，阀体中段的环形台阶承担定位与承压双重作用：端盖螺钉沿圆周均匀锁紧，使密封面受力对称，避免单侧压紧导致的内漏；中心接口处的内孔与阀座同轴度需在加工中重点保证，若同轴度偏差过大，启闭件回座时会出现偏磨，长期运行后密封面形成局部沟槽，反向截止性能会明显下降。端盖与阀体结合面建议设置耐介质橡胶垫或紫铜垫，根据输送介质选择丁腈橡胶、氟橡胶或金属硬密封形式；低压通风、清水工况可用软密封降低加工精度要求，高压油液或有轻微颗粒的工况则需在阀座密封面堆焊耐磨材料，并在入口侧增设过滤元件，防止杂质卡在密封面之间造成关闭不严。

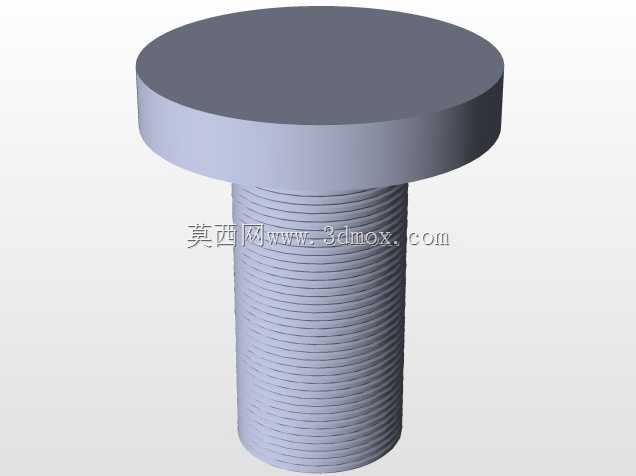

　　建模过程中需重点处理几处配合关系：一是四颗紧固螺钉与端盖光孔、阀体螺纹孔的对应位置，装配时要体现对角预紧的工艺顺序；二是内部启闭件与阀座的同轴配合，需保留合理的启闭行程间隙，既不能因间隙过大造成启闭件偏摆，也不能因间隙过小在热胀时卡滞；三是接口外螺纹的长度与扳手空间，端盖外缘到接口螺纹根部要预留标准扳手操作距离，避免现场安装时工具与端盖螺钉干涉。流道设计应尽量减少直角突变，在介质进入阀腔的过渡处做圆角导流，降低局部湍流与冲蚀；对于有脉动流量的回路，可在启闭件背侧增加缓冲弹簧刚度，削弱阀瓣频繁拍打阀座产生的撞击噪声与疲劳损伤。

　　安装边界方面，该阀属于有流向要求的管路元件，阀体外部需铸出或刻印清晰的介质流向箭头，装配时严禁反向接入；阀件两端管路应设置可靠支撑，避免管路重量直接压在阀体上，同时在阀件前后预留足够的拆卸空间，方便检修时取出端盖螺钉、更换内部密封件与启闭件。在高寒或高温工况下，还要核对阀体材料与密封件的温度适用范围，低温环境需考虑介质结冰导致阀瓣无法开启的风险，高温工况则要校核螺钉预紧力随温度松弛后的密封可靠性。整套模型完整呈现了外部紧固结构、中心接口、盘式腔体与安装尺寸关系，可直接用于管路布局干涉检查、阀件选型比对以及非标单向阀的细化设计参考。
