液压脚踏控制换向阀踏板总成结构

　　在液压站、工装夹具、小型压力机、焊接变位机以及各类需要双手持续取放工件的半自动设备里，操作人员往往腾不出手去操作换向按钮，这时候脚控阀就成了工位上最顺手的执行入口。这套脚踏阀结构围绕“脚踩即动作、松开即复位”的基本逻辑展开，把踏板、阀块安装面、复位机构和底部接口整合在一个紧凑总成里，适合布置在设备前方地面或机架低位平台上。

　　从使用场景看，脚踏阀最常见的位置是装配工位脚踏区、液压夹具台旁、压装设备正下方。工人双手负责上料、定位和扶持工件，脚尖或前脚掌轻压踏板，液压回路即可完成夹紧、顶升、下压或松开动作；脚离开后，踏板在复位弹簧作用下回到中位或初始位，油路随之切换。相比手动手柄阀，脚控方式减少了手部离开工件的次数，对节拍较短、重复频次高的工位尤其友好；相比电控脚踏开关，纯液压脚踏阀不依赖额外电气信号，在油污、潮湿、焊接飞溅或不便布线的环境中结构更直接，维护点也集中在阀体和铰接处。

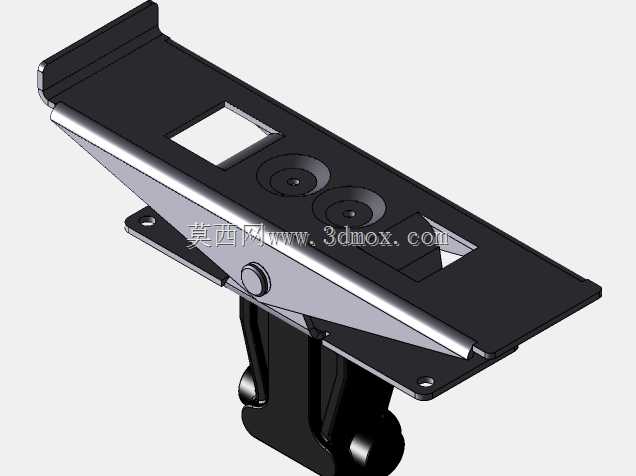

　　踏板本体采用长条形钢板式轮廓，前端略宽并带翻边，后端通过铰接轴与支架相连。上表面预留了两个方形安装窗口和两组圆形定位凸台，这些特征并非装饰：方形窗口用于嵌入阀杆压块、行程限位块或对应控制阀的安装座，圆形凸台则承担定位、压头配合或螺栓固定作用。设计时需要重点控制踏板面到铰接轴线的高度差，因为杠杆比直接决定脚感。杠杆比过大，脚踩力虽小，但行程变长，脚尖容易越过舒适操作区；杠杆比过小，阀芯切换干脆，但长时间踩踏会增加疲劳。现有结构把受力点布置在踏板中段偏前位置，兼顾轻踩触发和脚跟支撑的操作习惯。

　　踏板下方的支架是整个总成的承力骨架。两侧立板夹住铰接轴，底部带安装孔的水平翼板用于把阀固定在地面底板、设备机架或预埋安装板上。安装边界上，需要预留踏板上下摆动空间，尤其前端下压位置不能与地面、脚踏防护罩或设备底座干涉；后端铰接区要留出销轴拆装间隙，便于后期更换衬套和复位弹簧。底部接口区域呈下垂布置，液压阀或阀芯组件安装在踏板下方，踩下时踏板通过压块推动阀杆，松脚后由阀体内置弹簧或外部回位机构带动踏板抬起。这种布置让油路接口位于较低位置，接管方向更自然，也避免高压软管直接暴露在脚尖经常摩擦的区域。

　　结构建模时，铰接轴、压块、复位件和安装板之间的配合关系要单独检查。踏板绕销轴旋转，压块与阀杆接触处存在相对滑动，若接触面只做成尖角，长期使用会出现压痕和卡滞；因此压头位置通常需要小圆弧面或可更换垫块，把点接触转化为更稳定的线接触。踏板两侧折弯边不仅提高薄板刚度，也能防止脚面侧滑；表面若在实际产品中增加防滑纹、橡胶垫或防滑板，可进一步改善油污环境下的操作可靠性。

　　安装尺寸方面，这类脚踏阀不宜追求过大占地面积。踏板长度以成人前脚掌能够稳定覆盖为准，宽度要保证双脚误触范围可控；支架底部孔位应与常见液压阀底板或设备安装平台兼容，孔径和孔距需满足螺栓拆装空间。三维布局时还要把液压管路接头、扳手空间和踏板全行程一起纳入干涉检查：踏板最低位置与地面之间应保留排水和清污间隙，阀体下方管路不能承受踩踏载荷，侧向软管需留出弯曲半径，避免脚踩过程中拉扯管接头。

　　从功能特性上看，该结构适用于两位或多位液压换向控制，可根据阀体内芯实现弹簧复位、定位保持或双级动作。踏板上的多个安装特征意味着同一支架可适配不同规格阀组，通过更换压块高度和限位件来匹配阀芯行程。对于设备选型人员来说，确认脚踏阀时不能只看外形，还要结合阀芯通径、额定流量、工作压力、接口方向以及操作力综合判断；对于结构设计人员来说，踏板强度、铰接寿命、复位可靠性和防误触防护，则是总成设计中必须落到三维模型和工程图里的关键项。整体结构简洁、受力路径明确，既可以作为独立液压脚踏阀使用，也可以作为专用设备脚控液压回路的集成安装支架。
