田宫履带轮对教学底盘行走机构

项目分类:通用机械零部件 发布时间:2022-05-30 ID:640128
  • 田宫履带轮对教学底盘行走机构
  • 田宫履带轮对教学底盘行走机构
  • 田宫履带轮对教学底盘行走机构

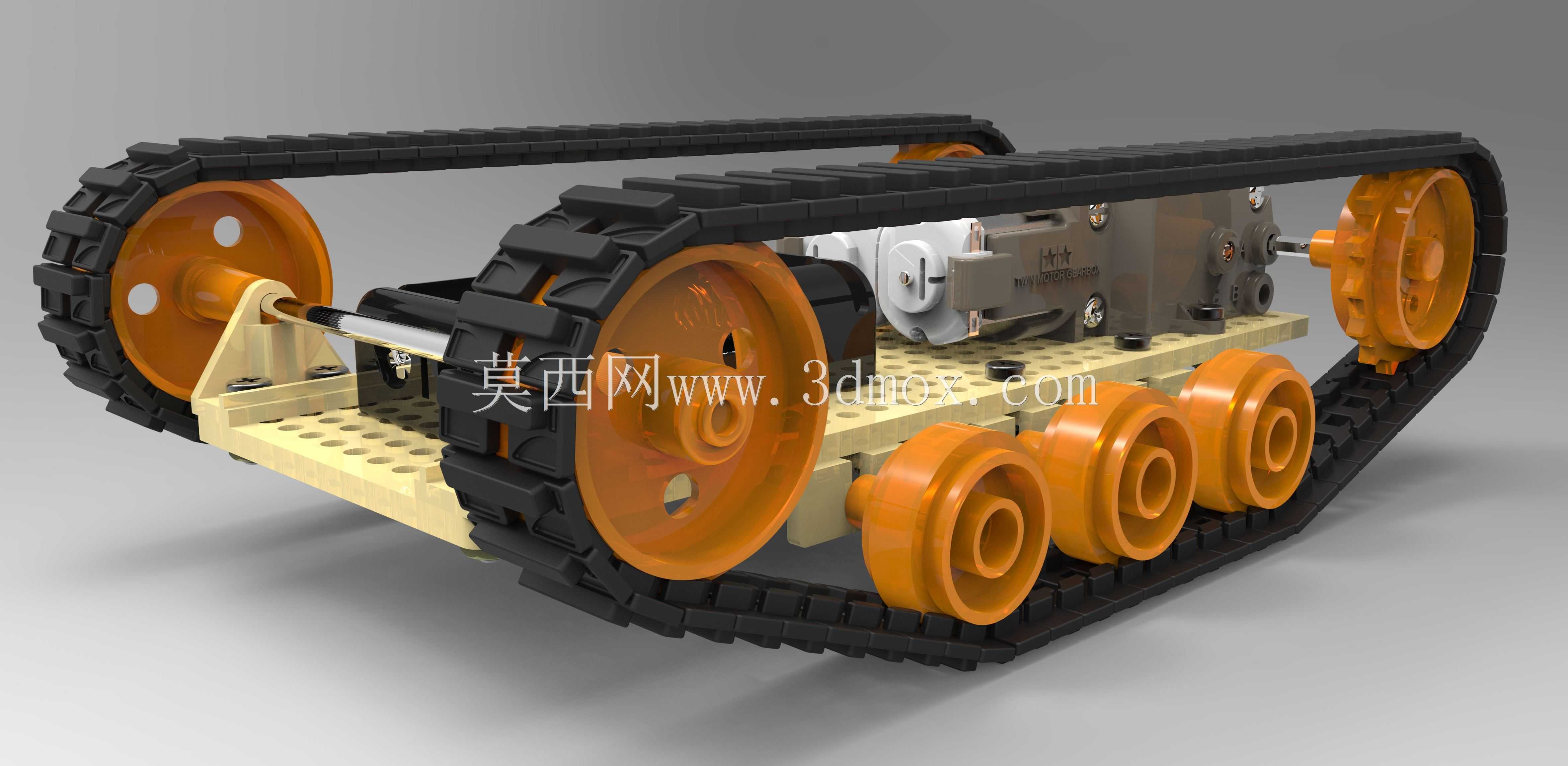

  这套履带轮对结构面向小型移动平台的行走系统验证,核心由左右环形履带、前置主动轮、后置导向轮、下部负重轮、中部承载车架以及齿轮传动组件构成。整体采用对称布置思路,两侧履带独立形成闭合牵引回路,动力经齿轮组传递至端部轮体后,通过轮齿与履带内侧啮合带动整车行进。在教学实验、小型机器人底盘开发、履带行走原理演示以及轻量化越障平台方案评估中,这类结构能够直观展示履带车辆的接地、牵引、转向和张紧关系,也便于学生或结构工程师拆解观察动力从电机到地面的完整传递路径。

  从实际用途看,履带式行走机构相比普通轮式底盘更强调低接地压力和复杂路面通过性。模型中多枚负重轮沿底盘下方排列,使履带与支撑面之间形成较长的接触带,车辆在松散颗粒、轻微起伏面或窄幅障碍上行驶时,载荷不会集中在单点,而能沿履带接地段分散。主动轮布置在一端,外缘凸起与履带内齿或凹槽配合,避免牵引过程中出现打滑脱齿;另一端导向轮主要承担履带回转和轨迹约束作用,配合车架上的安装位置,使履带上下两支保持稳定走向。下部负重轮则贴近履带内侧滚动,既承受车架和上部机构重量,又限制履带在受载时过度下垂。

  结构设计上,轮系并非简单堆叠。主动轮需要兼顾啮合节距、齿形导入和轴系扭矩输出,轮辐区域采用开孔形式,在保证刚性的同时降低转动惯量;负重轮直径较小、数量较多,适合将车架载荷均匀传到履带,并在经过小障碍时通过多轮依次抬升实现缓冲式越障。履带本体由连续节块组成,外侧具有横向凸起纹路,用于提升与地面的摩擦牵引;内侧则保留与轮体配合的定位特征,使履带在高速回转、转向反转或侧向受力时仍能维持轨迹。履带节块之间的连接需要兼顾弯折柔性和周向抗拉能力,因此在建模时应重点处理铰接间隙、包角过渡以及轮齿进入啮合时的相位关系。

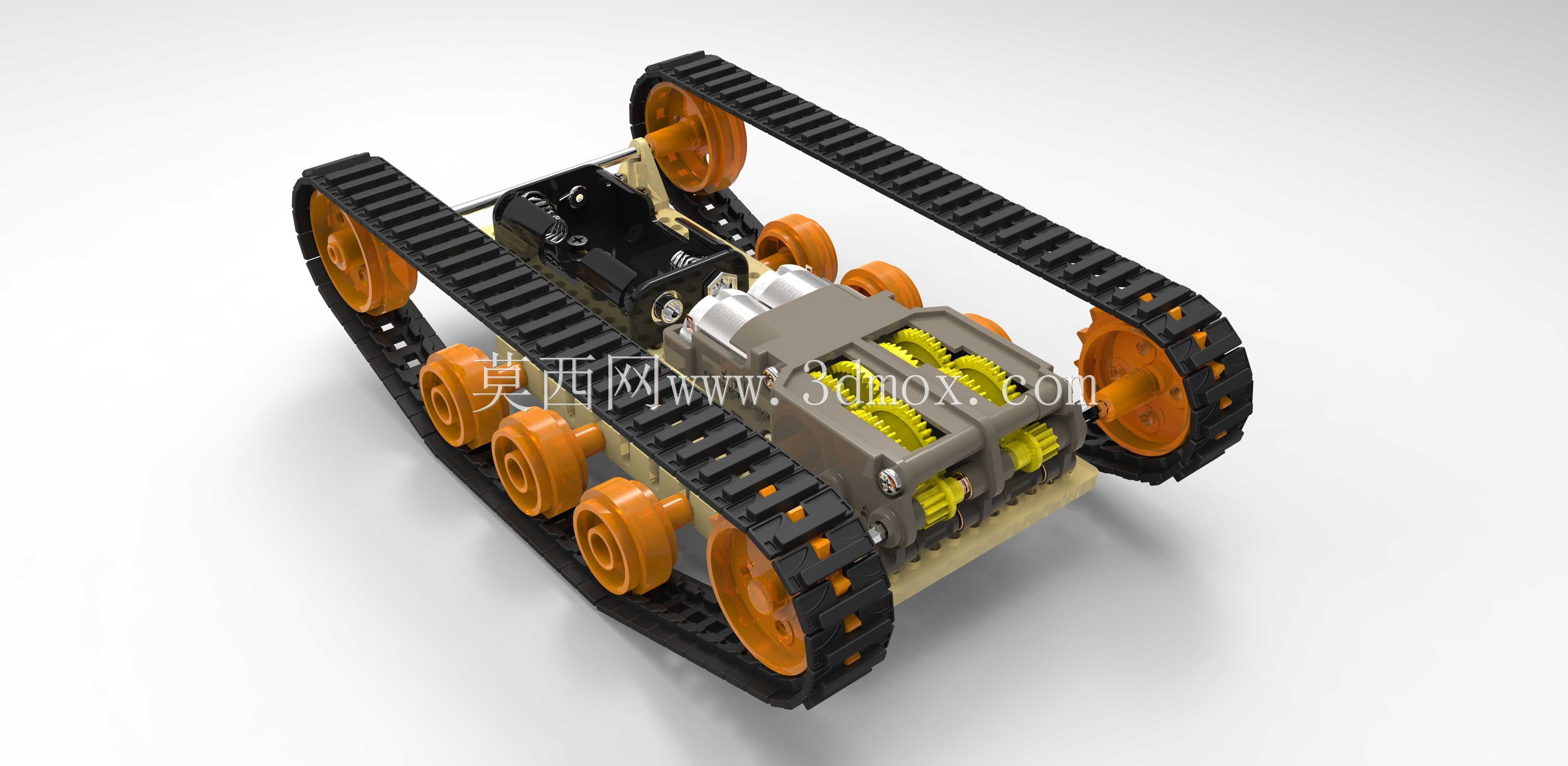

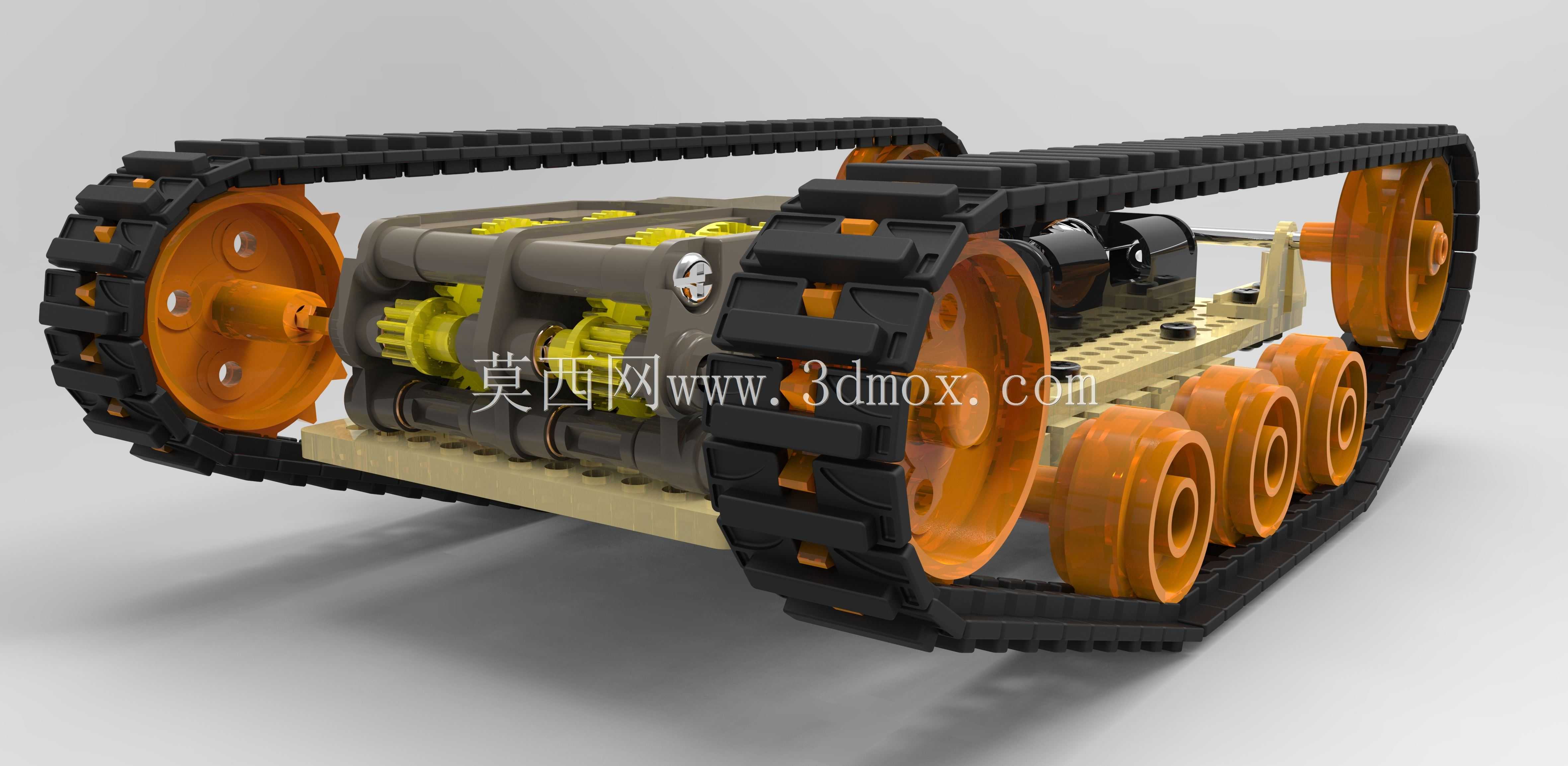

  中部车架承担整机基准作用。模型中可见浅色梁式底板、侧向支架和多层安装位,这些结构为齿轮箱、电机、电池、控制板或附加实验载荷提供安装边界。车架上方的灰色齿轮箱模块将动力减速后输出,齿轮外露部分能够展示多级啮合关系,包括黄色齿轮与黑色、银色零件之间的轴系布置。对于教学场景,这种半开放结构有利于理解减速比、扭矩放大和转速转换;对于工程方案验证,则可据此检查齿轮中心距、轴肩定位、紧固件空间以及传动件与车架之间的干涉问题。

  外形与安装边界方面,整机宽度主要由两侧履带外缘决定,长度则覆盖前端主动轮至后端导向轮的外包络,高度受轮径、车架梁和上部齿轮箱限制。履带上下回转段之间预留了车架和传动部件的布置空间,设计时不能只关注外观轮廓,还需校核履带在张紧后上下跳动量、负重轮行程、齿轮箱最低离地间隙以及端部轮轴拆装方向。若将该机构延伸到真实小型巡检车或教育机器人中,电机和控制电池通常安装在车架中部低重心区域,以减小爬坡和转向时的倾覆趋势;前端或后端可根据需要增加张紧调节结构,通过移动导向轮轴位置补偿履带磨损和装配误差。

  建模过程中,轮系同轴度、履带节距和车架孔位是三个关键控制点。主动轮、导向轮与负重轮的轴线应保持平行,否则履带会在运行中偏磨甚至脱轨;履带节距需与主动轮啮合齿距匹配,过紧会增大回转阻力,过松则容易在换向时跳齿。车架侧板上的轴孔位置决定轮系啮合和履带包角,底部承重轮的排列高度则直接影响接地直线段长度。转向功能通常依靠两侧履带差速实现,因此左右传动链的零件一致性、轮径误差和履带张紧程度都会影响直行稳定性。

  该作品的价值在于把履带车辆中较复杂的牵引、承载、张紧和减速传动集中在一个可观察的小型底盘上。结构工程师可据此评估履带包角、轮齿啮合、负重轮排布和车架承载方式;教学使用者可通过装配关系理解移动机械从动力输入到地面驱动的逻辑;机器人开发者也能在类似边界条件下扩展传感器支架、控制盒和驱动电机,使原理模型进一步转化为小型履带平台的方案原型。
