全地形车制动盘配套连接法兰结构

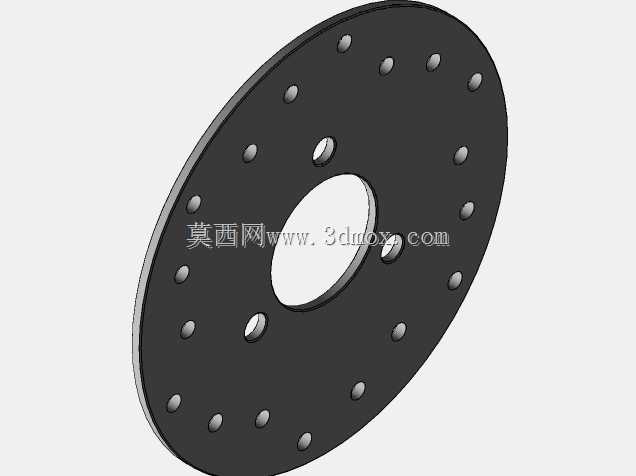

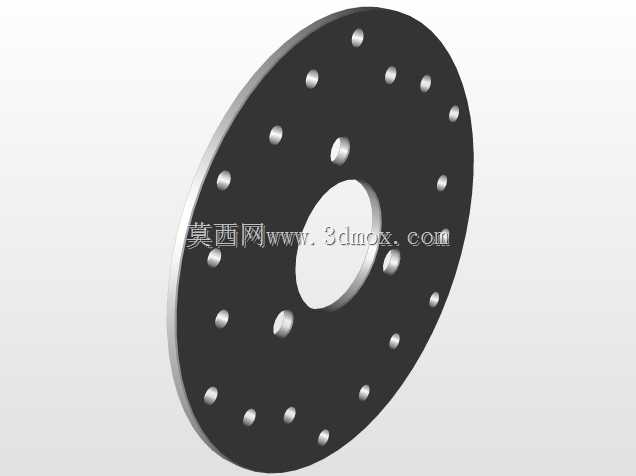

　　这套三维结构围绕二手全地形车制动盘的再利用展开，核心要解决的是制动盘与一英寸输出轴之间的安装匹配问题。现场拿到旧制动盘后，没有原厂图纸可以参照，只能通过游标卡尺对盘体的关键尺寸逐项测绘：中心孔、安装孔位分布、摩擦面厚度、外圆轮廓以及卡钳扫过的空间都要逐一确认，再把实测数据还原到三维建模环境中。

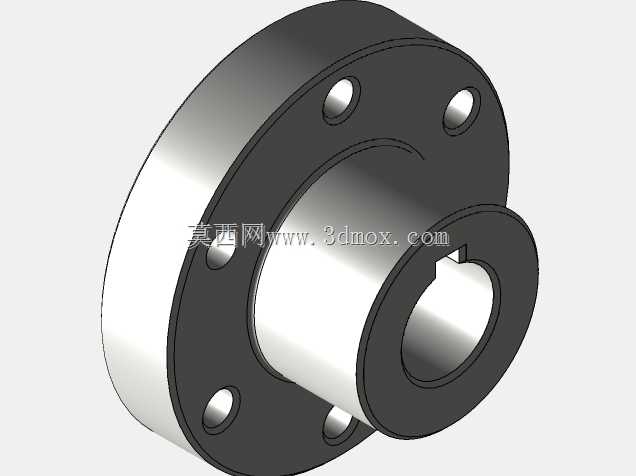

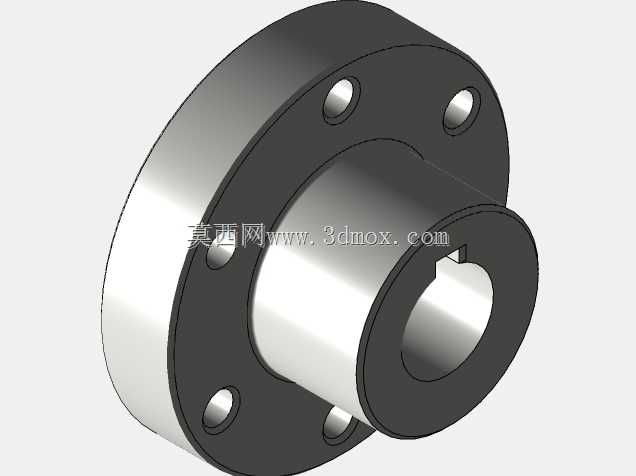

　　法兰在这套机构里承担两层作用。第一层是定心与传扭，法兰内孔与轴之间采用H7/h6滑动配合，既能保证轴与制动盘的同轴度，又允许装配时沿轴向调整位置，方便制动盘对准卡钳中心；第二层是转接，旧制动盘的孔系与目标轴端并不直接对应，法兰通过自身端面的孔位和止口，把制动盘可靠固定到轴上，使制动扭矩能够从盘体经过法兰传递到轴系。

　　从测功机负载应用的角度看，制动盘并不是车辆行驶系统的一部分，而是作为可控负载接入试验台。轴带动制动盘旋转，卡钳夹紧摩擦面后产生阻力矩，用来模拟发动机、电机或传动部件在不同工况下的负载。因此法兰设计不能只考虑静态安装，还要兼顾旋转时的平衡性、反复制动下的剪切受力以及温升带来的间隙变化。法兰外径需要控制在合理范围内：一方面要保证与制动盘贴合的环形接触面足够，避免局部压应力过高；另一方面又不能向外过度延伸，防止旋转时干涉制动卡钳或周边机架。

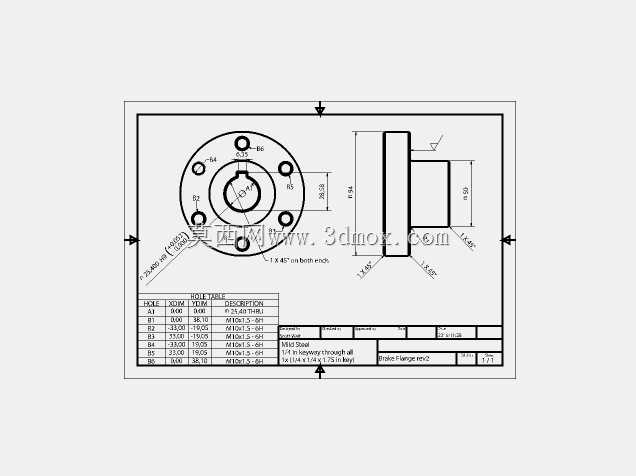

　　结构建模时，先依据测绘结果建立制动盘实体，再以轴中心线为基准布置法兰。法兰内孔按一英寸轴径并结合H7/h6配合确定公差带，端面设置与制动盘对应的安装孔，孔位分布需与盘体实测孔距一致。靠近中心的区域保留足够壁厚，用于传递扭矩；外缘则根据卡钳位置和制动盘摩擦面边界进行收束，确保卡钳在夹紧、松开全过程中都不会碰到法兰。

　　安装边界上，需要重点校核三个位置：一是法兰内孔与轴的配合长度，过短会导致定心不稳，过长则增加加工和装拆难度；二是法兰端面与制动盘背面的贴合面，贴合区域应避开盘体薄弱或磨损部位；三是法兰外圆与卡钳内侧、支架之间的安全间隙，在制动盘受热膨胀和轴系轻微窜动时仍不能发生摩擦。

　　孔系布置也服务于实际装拆。制动盘上多组小孔沿圆周分布，法兰连接孔要与其中承载合理的孔位对应，紧固件拧紧后形成稳定的摩擦连接。对于承受制动扭矩的接合面，孔径、孔边距和法兰厚度之间需要平衡：孔边距过小会削弱端面强度，壁厚过薄则可能在制动冲击下产生变形。

　　整体外形上，法兰采用与制动盘同轴的盘状转接结构，中心开孔穿轴，端面通过紧固件压紧制动盘。它没有复杂的曲面造型，但每一处尺寸都由轴径、盘体孔位、卡钳空间和负载工况共同约束。建模过程中把制动盘、法兰、轴和卡钳占位体一起装配检查，可以更直观地确认运动包络、装配顺序和维护空间，避免实物试装时出现孔位错位、轴向距离不足或卡钳干涉等问题。

　　这类转接法兰虽然属于小型零部件，却直接决定测功机负载能否稳定运行。通过实测制动盘、按配合公差设计内孔、校核端面连接和外圆避让边界，最终形成的结构既能让旧ATV制动盘重新利用，也能在试验台架上提供可靠、可装拆、可维护的制动负载连接方案。
