内径五十毫米深沟球轴承结构

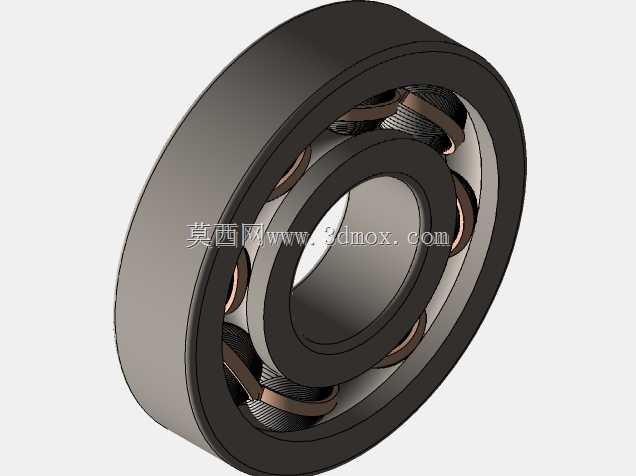

　　该三维模型呈现的是一款内径为五十毫米的深沟球轴承，完整还原了轴承外圈、内圈、滚动钢球以及冲压保持架的装配关系，适合在传动系统校核、设备选型演示、机械结构教学和非标设备布局时使用。深沟球轴承是旋转支承中最常见的基础零件之一，广泛出现在电机轴端、减速机输入输出轴、输送机辊筒、风机主轴、泵类支承、农机传动箱以及小型工装夹具中。它的核心作用不是单纯把轴“托住”，而是在轴承受径向载荷的同时，允许轴以较高转速稳定旋转，并在一定范围内承受双向轴向载荷，从而降低摩擦损耗、控制轴系跳动并保证齿轮、带轮、联轴器等相邻零件的对中精度。

　　从结构表达上看，模型将轴承剖切为可见内部滚动体的状态，能够清楚观察钢球在内外滚道之间的排列方式。外圈外圆为安装到轴承座孔内的配合面，内圈内孔为与轴颈配合的面，两者之间通过多颗钢球形成滚动接触。保持架位于钢球之间，其作用是将相邻滚动体均匀分隔，避免钢球在运转中相互接触和摩擦，同时引导钢球进入和离开承载区。对于内径五十毫米这一档位，轴承在中小型传动设备中使用频率较高，轴颈设计时通常需要根据载荷性质、旋转方向、装拆条件和加工经济性选择合适配合；过松会造成跑圈和微动磨损，过紧则会减小内部游隙，引起发热甚至卡死。

　　在实际设备布局中，轴承的安装边界不能只看内孔尺寸。外圈外径、轴承宽度、倒角半径、挡肩高度以及相邻密封件位置都会影响轴和轴承座的结构。轴肩过高会妨碍拆卸，轴肩过低又无法提供可靠定位；座孔挡肩同样需要兼顾支承面积和拉马拆卸空间。模型中可见的套圈厚度和滚道曲率，为校核轴系空间提供了直观参考：设计人员可以据此检查端盖、止动环、油封、隔套和锁紧螺母是否与轴承发生干涉，也可以判断轴承装入箱体后是否留有足够的润滑和散热空间。

　　深沟球轴承的功能特性在于结构简单、摩擦系数低、对同轴度误差有一定适应能力，并且维护成本相对较低。它主要承受径向力，当滚道与钢球接触角在载荷作用下发生变化时，也可承担部分轴向力。若设备中存在明显冲击载荷、较大倾覆力矩或轴挠曲，选型时就不能仅按内径替换，而应结合额定动载荷、额定静载荷、寿命计算、转速极限和润滑方式综合判断。对于高速电机或精密主轴，还需关注游隙组别、振动等级和温度升高；对于粉尘、泥水或化工环境，则应在轴承外部补充密封、挡油盘或迷宫结构。

　　建模思路上，该作品重点表达了轴承的真实装配逻辑，而不是将外形简化成一个黑色圆环。内圈和外圈采用回转体特征建立滚道截面，钢球按圆周阵列分布，保持架通过兜孔形状包住滚动体，使各零件之间的接触关系清晰可见。剖切展示方式有利于初学者理解滚动轴承为什么能够降低转动阻力，也便于工程师在方案评审时说明载荷从轴传递到内圈、钢球、外圈，再进入轴承座的路径。滚道表面、钢球球面和保持架弯折形态的表达，使模型在装配演示、爆炸视图制作和工程图剖面生成时都具有较好的复用价值。

　　在维修和装配场景中，这类轴承通常采用压装或热装方式。压装时作用力应直接作用在被配合的套圈上，例如内圈与轴过盈配合时不应通过滚动体传递敲击力，否则会在滚道和钢球表面形成压痕。热装则需控制加热温度，避免套圈回火或尺寸失稳。设备运行后，轴承位置的温升、噪声和振动能够反映润滑、对中和载荷状态；若轴向定位失效，内圈可能随轴窜动，外圈可能在座孔内爬行，最终造成孔壁磨损、轴颈拉伤和传动精度下降。

　　因此，这款内径五十毫米的轴承模型不仅是一个标准件外观，更是轴系设计中的关键支承单元。通过它可以展开配合选择、寿命校核、安装结构、密封润滑和故障分析等多方面工程讨论，对机械设计人员建立完整的旋转支承设计思路具有实际参考意义。
