GRT150多通螺纹铁制电气接线出线盒

　　这款多通出线盒属于电气布线系统中的管路转接与分线部件，主体采用铸铁类金属壳体成型，整体呈圆筒腔体结构，腔体侧壁沿圆周方向分布四个带内螺纹的接管口，分别朝向不同方位伸出，用于在导管敷设路径中实现线缆的汇集、分岔、转向与过渡连接。在工业厂房、市政管廊、设备配套电气安装以及户外配电线路中，当刚性金属导管需要从单一主干路径分出多路支线，或者多条导管需要在一个节点处交汇检修时，这类多通出线盒就承担着管路枢纽的作用：线缆穿入盒体腔体后可在内部完成余量盘留、接头过渡与方向调整，盒体本身同时为内部导线提供机械防护，避免外力挤压、粉尘侵入与施工损伤。

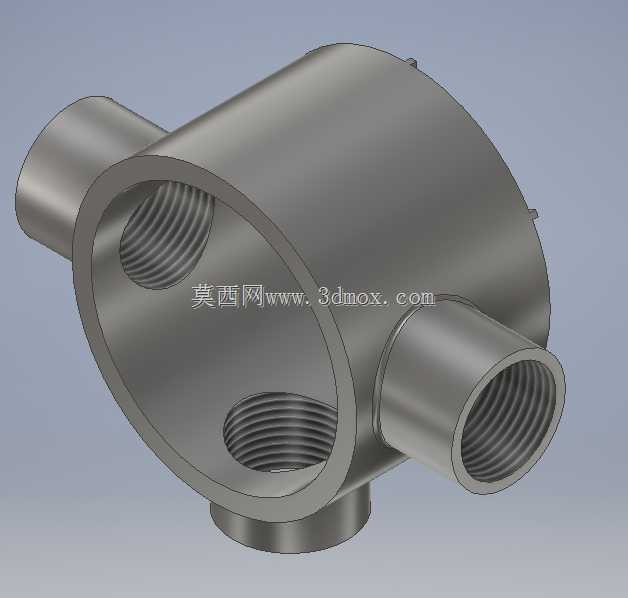

　　从结构设计思路来看，圆筒形主腔体相比方形盒体具备更均匀的壁厚分布与更好的承压能力，铸造时金属液充型平稳，冷却收缩过程中应力集中点更少，成品在承受外部冲击与管路拧紧扭矩时不易开裂。四个接口的内螺纹采用标准管螺纹加工，螺纹牙型与配套钢制导管的外螺纹直接旋合，安装时无需额外过渡接头，现场施工只需将导管端部缠好生料带或密封填料后拧入接口，即可同时实现机械固定与接口密封，有效减少潮气与粉尘沿管路缝隙进入盒腔。接口与主腔体之间采用圆滑过渡的加厚根部，这一细节是建模与铸造时需要重点关注的部位：管路拧紧过程中产生的弯矩会集中在接管与腔体的交接处，加厚圆角既能够分散应力，也能避免铸件在该位置出现缩松、冷隔等缺陷。

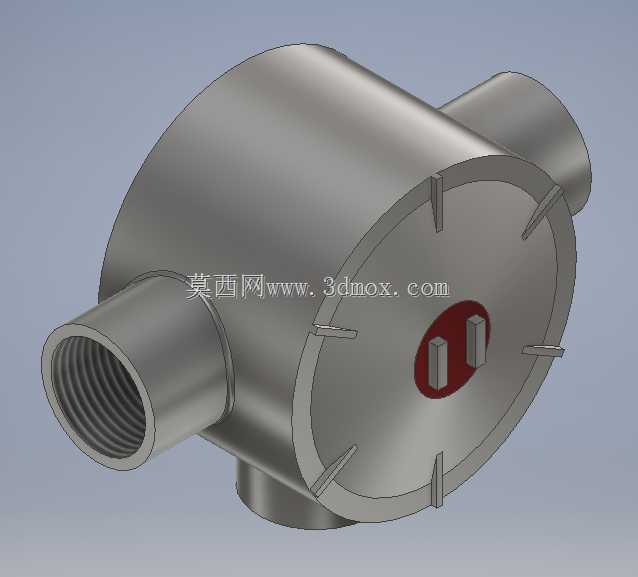

　　主腔体的大口径敞口端用于盒盖装配，敞口端面预留有连接结构，配套盒盖压紧后可封闭整个腔室，后期线路检修时打开盒盖即可直接触及内部导线接头，无需拆解周围管路。敞口端的法兰边沿在建模时需保证端面平面度，若端面存在翘曲，盒盖压紧后会出现密封间隙，在潮湿或多尘环境中容易造成内部绝缘下降。四个侧向接口的轴线均垂直于主腔体中心轴线，并沿周向错开布置，相邻接口之间保留足够的扳手操作空间，现场安装时拧紧导管不会出现工具与相邻管路干涉的问题。

　　在安装边界方面，选型与布置时需要优先确认各接口的公称通径与所敷设导管规格匹配，盒体嵌入墙体或固定在支架上时，主腔体外侧的凸耳结构用于穿装固定螺栓，安装基面需预留出大于盒体外径的操作空间，尤其是敞口端正前方要留出盒盖拆装与导线整理的作业距离，不能紧贴墙面或设备骨架。多接口同时穿线时，腔体内导线的总截面积不应超过盒腔有效容积的允许填充率，避免导线过度拥挤导致散热不良、绝缘磨损。管路敷设完成后，各螺纹接口处应做跨接接地处理，保证整段金属导管的电气连续性，使盒体纳入保护接地系统。

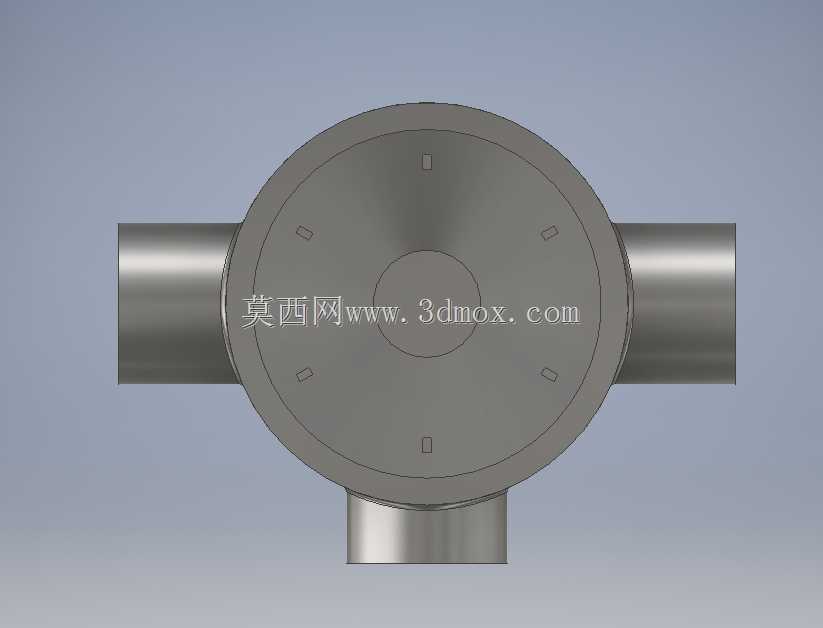

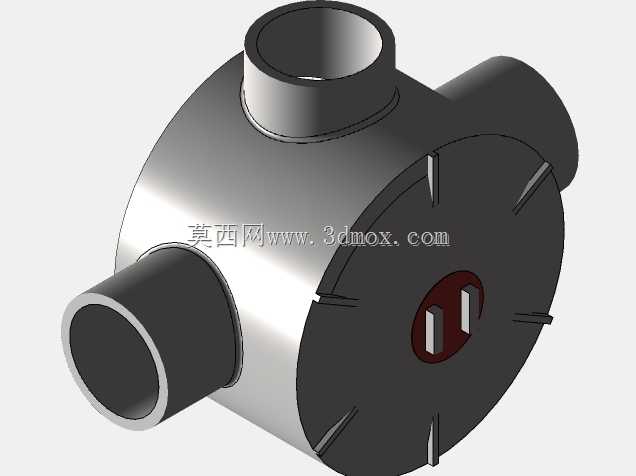

　　三维建模过程中，主腔体采用回转特征构建基础轮廓，再通过拉伸与布尔运算生成四个侧向接管，内螺纹细节可按真实牙型参数绘制或采用装饰螺纹标注表达，重点保证各接口轴线的方位角度、接口中心距以及腔体壁厚的一致性；根部圆角、敞口端配合面、固定凸耳等结构需单独细化，这些特征直接关系到出图后铸造模具的分型设计与机加工装夹定位。整体结构兼顾了布线分线的功能性、现场安装的工艺性与铸件生产的经济性，是金属导管布线系统中典型的分线转接构件。
