自行车用安全链断防护装置结构设计

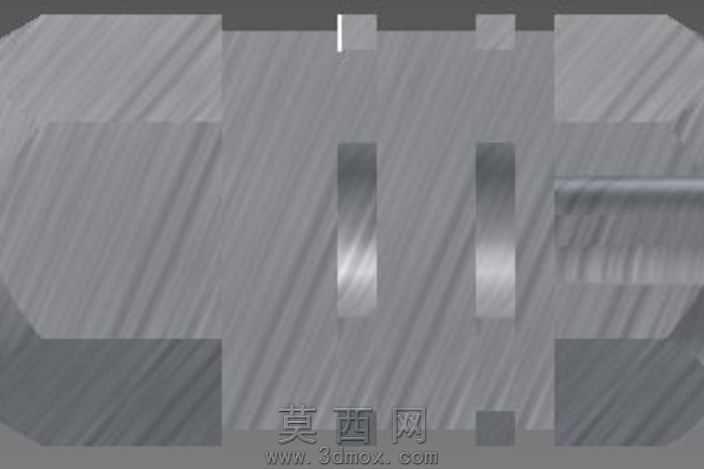

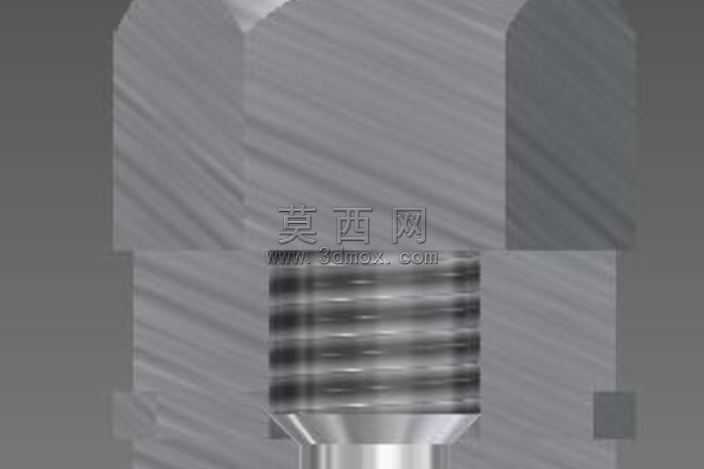

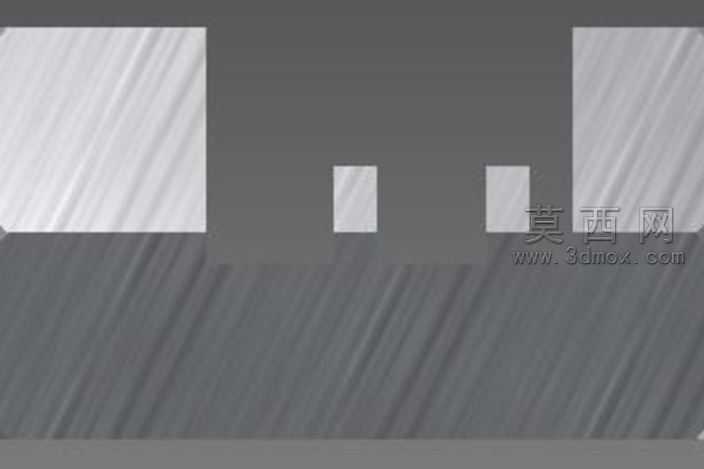

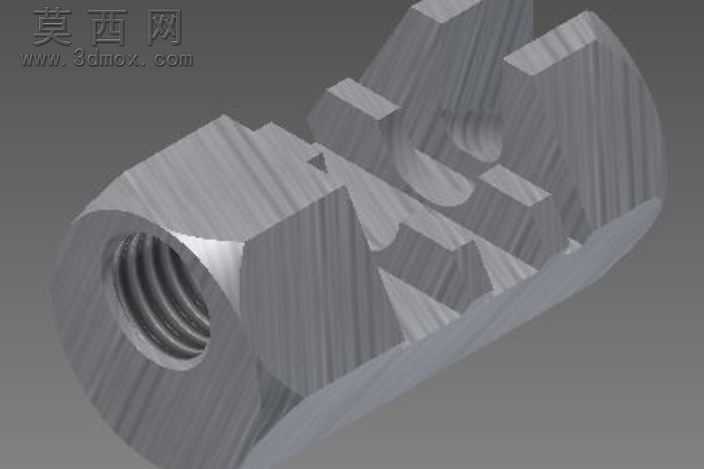

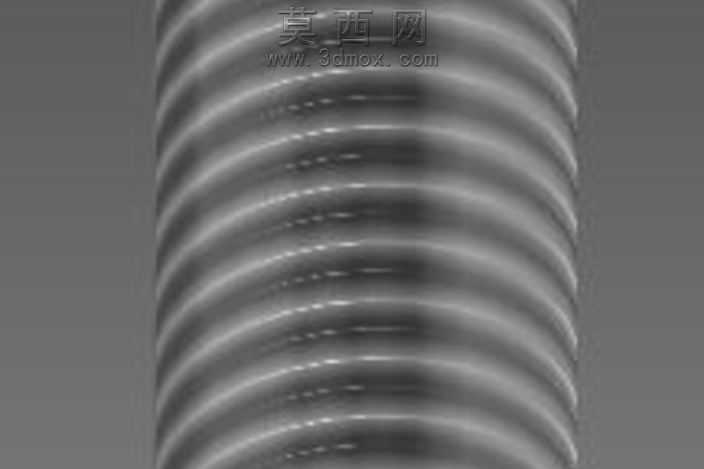

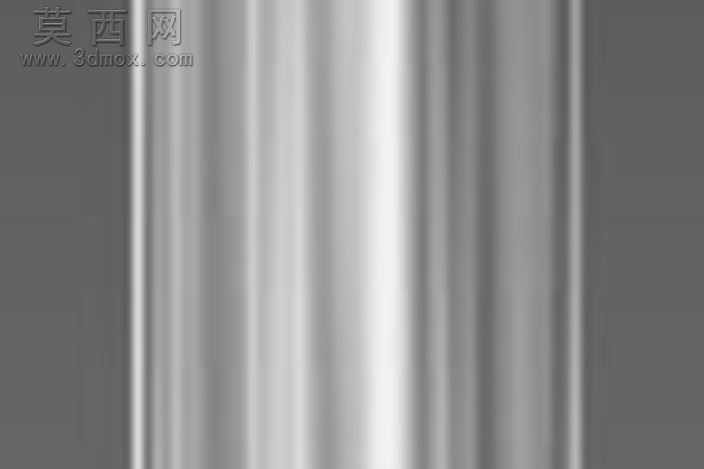

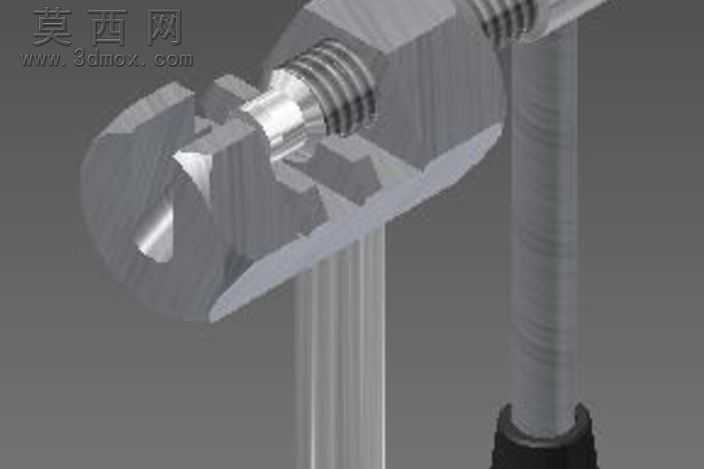

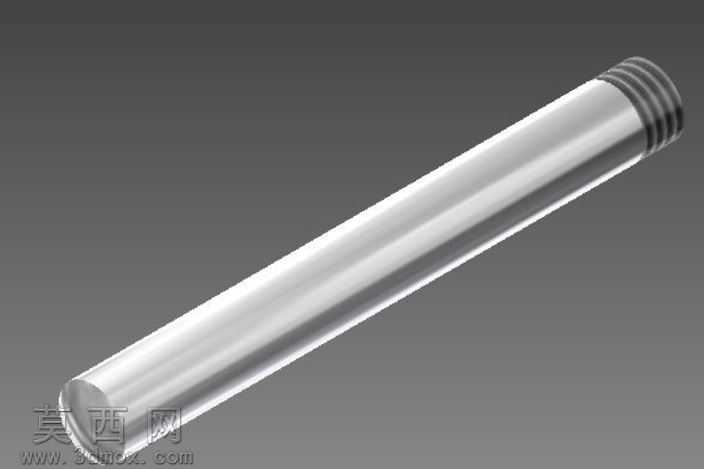

本作品为自行车链条断裂防护装置的三维建模设计，整体采用Autodesk Inventor完成全参数化建模，建模过程中严格遵循机械加工的公差规范，对各配合面的尺寸精度进行了严谨设定。模型主体结构分为夹持基座、锁紧销轴、连接螺杆三个核心部分，夹持基座采用开叉式抱合结构，建模时通过拉伸切除命令生成适配自行车车架管材的弧形贴合面，边缘做了圆角过渡处理避免应力集中，材质设定为高强度锌合金，渲染时赋予哑光金属质感，还原了压铸成型后的表面肌理。锁紧销轴为阶梯轴结构，中部设置有环形卡槽用于配合卡簧实现轴向定位，建模时通过旋转命令生成主体轮廓，再对螺纹段进行螺旋扫描切除生成标准三角螺纹，螺纹牙型精度符合GB/T 196普通螺纹标准，材质设定为不锈钢，渲染时添加了轻微的金属反光效果，体现机加工后的光洁表面。连接螺杆与夹持基座采用螺纹配合，建模时对螺纹旋合长度进行了合理设定，保证连接强度满足使用需求，同时在螺杆端部设置了内六角孔，方便使用标准工具进行安装紧固。整体装配过程中添加了完整的配合约束，包括同轴度约束、面贴合约束、螺纹配合约束，可实现机构的运动仿真模拟，当链条发生断裂时，装置可快速卡紧断裂的链条端头，避免链条脱落卡入车轮引发安全事故。渲染阶段采用了工作室级别的光照环境，添加了柔和的环境光与定向补光，对金属部件的反射率、粗糙度参数进行反复调试，最终呈现出清晰的结构细节与真实的材质质感，各部件的结构设计均考虑了实际生产的工艺可行性，无倒扣、薄壁等不利于加工的结构，可直接用于后续的工程图导出与生产制造。
