便携洗护瓶吹塑成型模具结构

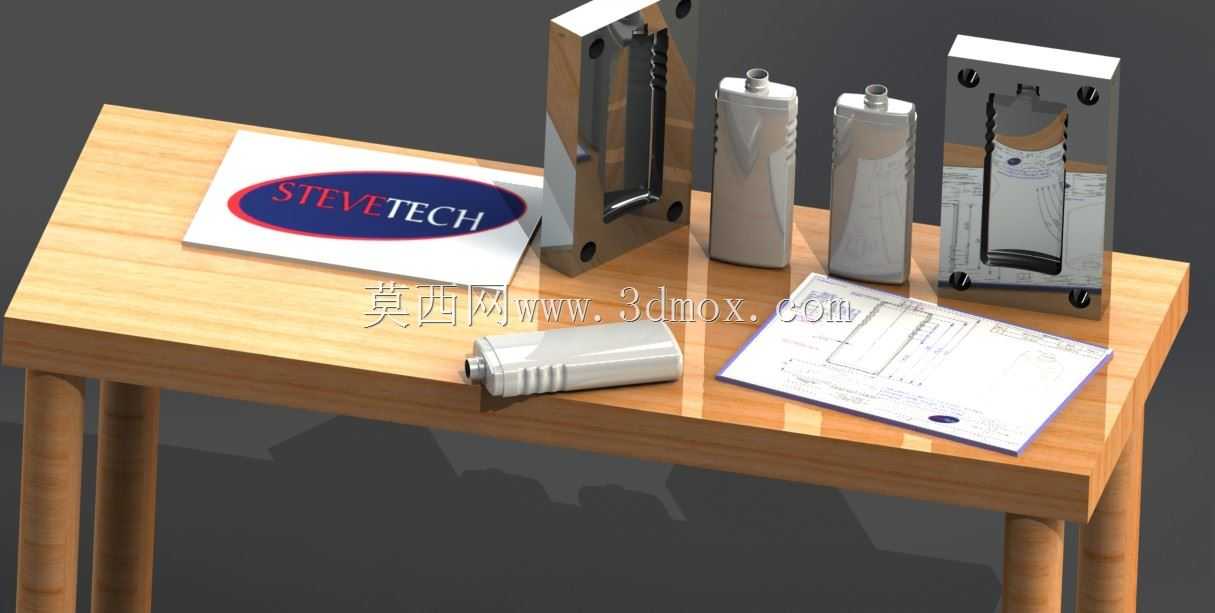

　　这套三维结构围绕便携洗护瓶的挤出吹塑成型展开，画面中同时呈现了左右两半模具、成型后的瓶体样件以及卧式瓶坯状态，能够直观看到瓶身曲面、瓶口螺纹段、底部封合区和模具分型面之间的对应关系。模具采用对开式型腔布局，合模后由前后模板围成封闭的瓶体外形空腔，型坯从上方进入型腔后经压缩空气吹胀，紧贴型腔壁完成冷却定型。实际产线中，这类模具通常安装在挤出吹塑机的动定模安装板上，模板外侧需要预留吹针升降、冷却水接头、排气槽和导向件的操作空间，不能只按瓶体轮廓估算占地。

　　从产品功能看，目标件属于小型扁平便携容器，瓶身带有轻微收腰和防滑纹理，适合洗发水、沐浴露、乳液等日化用品的旅行装包装。瓶口设置较小的颈部直径和螺纹结构，用于配合翻盖或旋盖；瓶肩需要平滑过渡，避免吹塑时材料在转角处过度拉伸变薄；瓶底则承担封料和站立功能，模具底部要设置夹料区，使型坯余料在合模瞬间被夹紧并形成可靠封底。扁平造型虽然提升了握持和包装陈列效果，但也会造成吹胀比在宽面与窄面方向不一致，建模时需要重点检查型腔深度、圆角半径和局部壁厚分布。

　　模具的设计思路不是单纯复刻瓶子外形，而是把成型工艺、冷却效率和脱模方向同时纳入结构。两半型腔分别承担瓶体正面和背面的成型，分型线沿瓶身最大轮廓布置，尽量避开外观敏感面；瓶口区域需要设置镶件或型芯定位结构，保证颈部圆度和螺纹尺寸；瓶底夹坯口要给出合适的宽度和角度，过宽会产生明显底边，过窄则可能封不住熔融料。型腔表面可根据产品外观选择抛光或细纹处理，若瓶身需要标签贴合面，应在对应区域保持较平整的曲面连续性。

　　冷却回路直接影响节拍和瓶子收缩稳定性。围绕瓶身大面布置水路时，要兼顾模具钢料强度和密封圈位置，水路不能距离型腔过近而导致局部应力集中，也不能过远造成冷却不均。对于瓶肩、瓶底这些料流堆积和散热较慢的位置，应缩短冷却回路与型腔的距离，或增加局部镶件导热。排气则依赖分型面、型腔深筋和底部封闭区域的细微槽道，吹胀过程中若气体无法及时排出，瓶身表面容易出现滞气痕、轮廓复制不清等问题。

　　安装边界方面，模具外形需匹配吹塑机模板尺寸、锁模力和开模行程。模型中模板四角的固定孔、导向部位和外侧平面，都是现场安装时的关键接口；设计阶段要确认模具闭合厚度处于设备允许范围，吊环或搬运槽位置不能与机械手、吹针装置干涉。瓶体取出方向沿开模方向，侧壁不得存在阻碍脱模的倒扣；若瓶身纹理较深，应控制纹路深度并加大拔模斜度。切坯、去飞边和瓶口修整通常在模具外由后续工位完成，因此分型面溢出的飞边形状也要便于夹具定位和刀具切除。

　　结构校核时，可先依据瓶体容量估算材料拉伸，再反推型坯壁厚和型腔间隙。宽面区域吹胀距离大，材料变薄更明显；窄边和瓶底夹料区材料较厚，冷却时间更长。三维装配中应检查半模闭合后型腔是否完全贴合，瓶口镶件与瓶身型腔是否同轴，冷却接头是否朝向操作侧，产品顶出或吹气动作是否与模具开模顺序冲突。整体来看，这套结构把日化便携容器从样件外形到模具分型、冷却、封料和安装接口完整表达出来，适合用于吹塑工艺分析、模具结构评审以及包装容器成型方案沟通。
