圆顶平盖注塑成型模具结构

　　这套圆顶平盖模具主要面向消费电子外壳、通讯终端装饰盖以及小型薄壁盖类零件的批量注塑生产，结构重点放在多腔排布、顶出平衡和模具开合稳定性上。从三维结构可以看出，模具采用平板式模架作为承载基础，上下面板之间布置成型区域，整体外形以矩形模板为主体，模板厚度需要承受注塑过程中的锁模压力和塑料熔体充模压力，边缘预留导柱、紧固螺钉和冷却水路的布置空间。

　　盖类零件虽然外形不复杂，但圆顶和平盖过渡区域容易出现熔接痕、缩水和顶白，因此设计时不能只按简单平板件处理。圆顶部位属于局部曲面成型区，型腔表面需要顺着盖体轮廓加工，保证脱模斜度连续；平盖区域壁厚相对均匀，主要控制平面翘曲。若产品边缘带有装配扣位或密封面，还需要在对应型腔位置预留镶件，便于后期抛光、维修和尺寸修正。

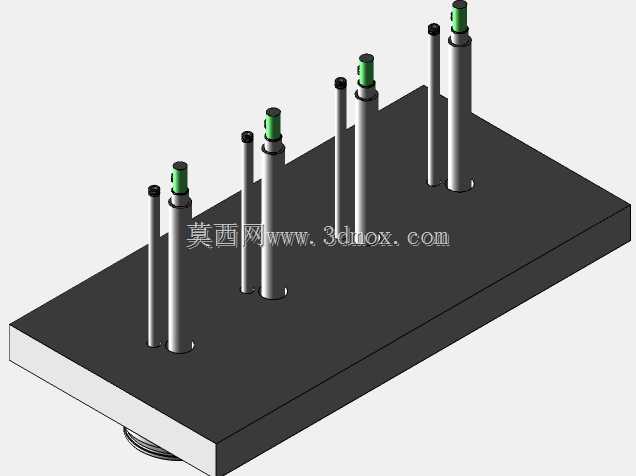

　　模型中多根直立杆件体现了模具的顶出与导向布置思路。较长杆件可对应回程杆、顶杆或导柱，顶部带绿色标识的部件用于突出关键装配位置，方便在三维评审时检查运动干涉。顶杆并非随意布置，而是要落在产品刚性较好、脱模阻力较大的区域，例如盖体边缘、加强筋末端和厚壁过渡处；对于外观面要求高的圆顶区域，顶杆应尽量避开可见表面，防止留下顶出痕迹。多腔生产时，各腔顶杆数量和位置需要保持对称，使制品在开模后受力一致，避免单侧拉扯导致盖体变形。

　　浇注系统设计围绕圆顶平盖的充模路径展开。这类零件通常采用侧浇口、点浇口或潜伏式浇口，具体取决于外观要求和自动化取件方式。若盖体表面不允许留下明显浇口痕迹，可将浇口设置在边缘非外观面或采用潜伏进料；若追求模具结构简单、维护方便，侧浇口更便于加工和试模调整。流道截面要兼顾压力传递和废料体积，多腔模具中还要保证各腔到达浇口的流程尽量一致，否则容易出现个别腔充不满、飞边或收缩差异。

　　冷却系统在盖类模具中对成型周期影响明显。模板内部应围绕型腔分布水路，圆顶区域热量集中，冷却回路不能距离成型面过远；平盖区域面积较大，水路宜采用平行往返布置，使模温均匀。水路与顶杆、螺钉、导柱之间必须保持安全壁厚，三维建模时需要进行干涉检查，防止钻孔贯通或造成模具强度不足。对于产量较大的模具，还可在型腔镶件中设置隔水板或绕流回路，提高局部冷却效率。

　　安装边界方面，模具外形尺寸需与注塑机拉杆间距、最小模厚、最大开模行程和顶出行程匹配。模板长宽方向要保证压板或螺钉能够可靠固定，顶出板运动范围内不得与注塑机顶杆、防护门或取件机械手发生干涉。导柱导套承担合模定位作用，布置时应靠近模具四角并具备防错方向性，避免装配时型腔错位。定位环和浇口套中心需与注塑机喷嘴中心对齐，主流道长度和球面配合尺寸要按设备接口确定。

　　从结构评审角度看，该模型适合用于讲解盖类注塑模具的总体布局：模板提供刚性基础，型腔完成圆顶和平盖轮廓成型，顶出系统负责制品脱离型芯，导向系统保证上下模重复定位，浇注与冷却系统则共同决定成型质量和周期。实际加工中，型腔面可根据产量和外观要求选择钢材与热处理方式，大批量生产优先选用易抛光、耐磨的模具钢；小批量或结构验证阶段，则可通过镶件拆分降低加工风险。整套结构在建模时应保留装配关系和运动行程，便于检查开模、顶出、回位以及取件空间，从而为后续工程图绘制、数控加工和试模调整提供清晰依据。
