标准拉伸试样精密注塑模具结构

　　这套模具面向塑料材料力学性能检测环节，核心作用是在注塑机上一次成型符合拉伸试验要求的标准长条试样。试条型腔按照DIN EN ISO 3167与ASTM D638两类通用测试规范布置，模面开设平行的长条形成型腔，两端预留夹持段、中间收窄为标距测试段，注出的样件可直接装夹到万能材料试验机上，完成拉伸强度、断裂伸长率、弹性模量等基础力学参数测定，省去后续裁切、铣削加工带来的内应力干扰，保证材料检测数据的一致性。

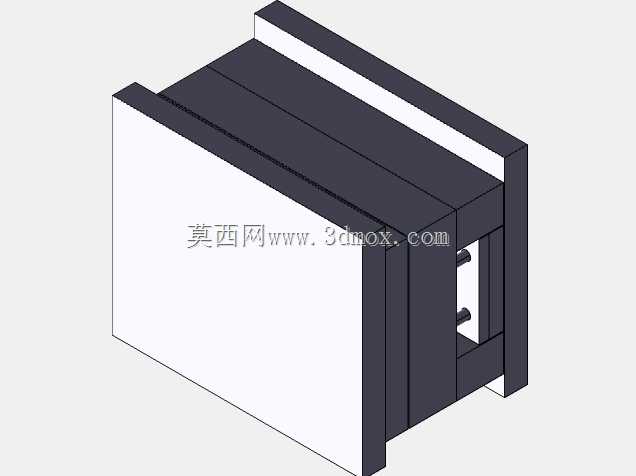

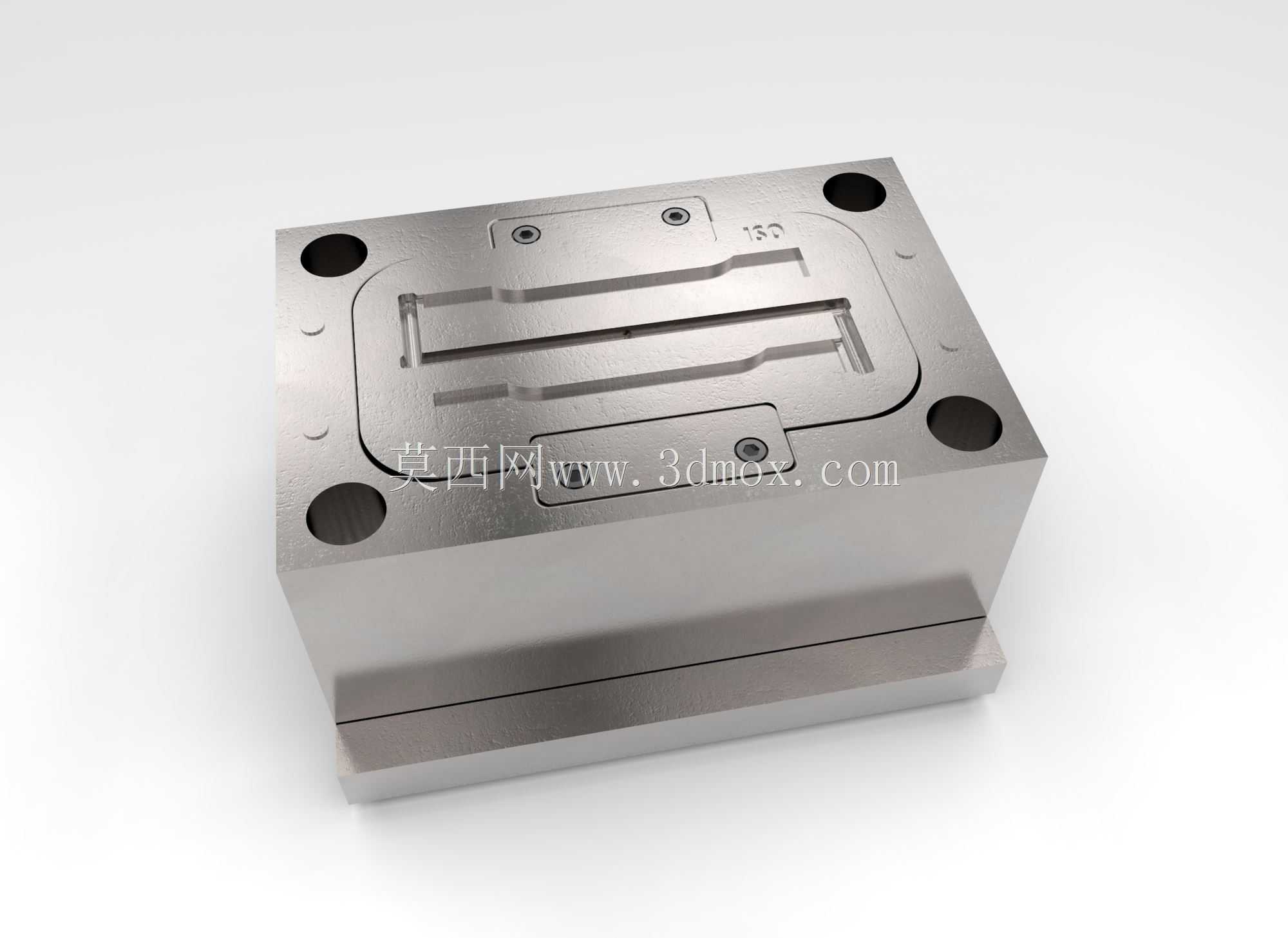

　　从模具整体布局来看，模架采用方正的两板模基础结构，上下模合模后形成封闭成型空间。模面四角布置圆形导套定位孔，合模时导柱先行导入，抵消注塑机模板微小平行度误差，避免型腔错位产生飞边。型腔周边均匀分布内六角紧固螺钉，将成型镶块牢牢压合在模架内部，承受注塑充模时的高压熔体冲击；长槽型腔两侧开设浅型流道，熔体从主浇道进入后沿流道均匀分配到各个试样腔，填充路径长度经过平衡设计，让两端试条几乎同时充满，减少不同样件之间的密度、内应力差异。

　　模具下半部分为整体式模脚与垫块结构，高度方向预留顶出机构安装空间，开模后顶针可从试样夹持段背面平稳顶出，顶出力作用在样件较宽的非测试区域，不会在标距段留下顶白、变形痕迹，保证测试段外观与内部组织完整。分型面沿着试样厚度方向的中分面开设，合模贴合面经过研配，长期量产中不易出现溢料飞边；冷却水道在型腔下方分层排布，通水后可快速带走PP、ABS、PC等不同塑料熔体的热量，缩短成型周期，同时让样件各区域冷却速度均匀，避免因收缩不均产生翘曲，影响后续拉伸试验的装夹对中。

　　实际实验室与材料研发场景中，这类试样模常搭配小型注塑机使用，在新材料配方调试、改性塑料来料检验、注塑工艺参数验证阶段，不需要直接生产成品零件，先通过本模具打出标准试条，快速获取材料在当前烘干温度、熔体温度、注射压力、保压时长条件下的真实力学表现。模具外形为规整方块结构，安装时直接吊运到注塑机定模板与动模板之间，通过压板压住模架边缘台阶即可完成固定，外围尺寸适配常规小型机台的拉杆间距，不需要额外定制安装法兰；浇口位置采用侧浇口进料，浇口痕迹留在试样端部多余料把上，脱模后人工沿料把掰断即可，测试段表面无任何浇口残留。

　　设计过程中重点考量了试样的尺寸精度冗余：型腔标距段的宽度、厚度公差严格控制在测试标准允许范围内，表面抛光至镜面等级，注出的试条表面无划痕、缩孔、熔接痕缺陷，不会因为外观缺口造成拉伸测试时提前断裂。模具钢材选用预硬模具钢，成型面经过淬火加硬处理，长期反复开合模、高压注塑下不易出现型腔塌陷、磨损变形，批量打出的上百根试条尺寸偏差可控制在极小范围，满足实验室连续检测的重复性要求。整套结构没有复杂抽芯机构，动作逻辑简单可靠，维护时只需拆开分型面清理流道凝料、检查顶针复位状态即可，非常适合材料检测部门、塑料改性工厂、注塑工艺研发团队日常使用。
