BMT55动力刀塔镗杆固定座结构

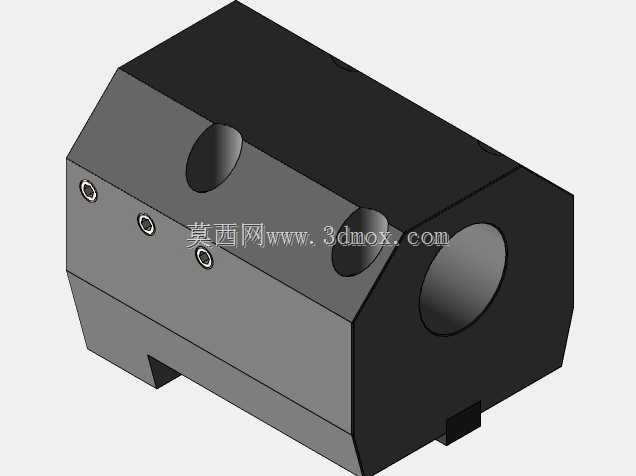

　　该结构对应车削复合加工中心刀塔上使用的镗杆保持组件，适配BMT55规格动力刀盘安装接口，主要承担内孔镗削刀具的径向定位、夹持锁紧与切削载荷传递任务。在实际产线场景中，这类保持架多用于PUMA系列数控车床的转塔工位，当工件需要完成深孔镗削、台阶孔精加工、内槽车削或者同轴孔系加工时，直柄镗杆穿入保持架的中心通孔后，依靠侧面锁紧螺钉抱紧刀杆外圆，再通过保持架底部的定位凸键与刀塔端面的T型槽配合完成周向防转，最终用两颗内六角紧固螺钉将整个支座锁定在刀塔安装面上。

　　从结构设计逻辑来看，本体采用整体方块式布局而非分体拼接形式，核心考量是镗削过程中切削力沿刀杆轴向存在持续交变冲击，一体式合金钢基体可以避免拼接面带来的刚性衰减，支座左右两端做了斜切倒角处理，并非出于外观修饰，而是为了避让刀塔回转过程中相邻工位的刀具、工件卡盘以及排屑空间——转塔分度时相邻刀位的回转间隙通常仅有数毫米，棱角突出的支座极易在换刀动作中与周边部件发生剐蹭，斜切面刚好把非功能区域的实体材料去除，在不削弱中心夹持区域壁厚的前提下压缩了支座的外包络尺寸。

　　夹持孔的位置设计在本体轴向中心线上，镗杆装入后刀具悬伸方向与刀塔工位的进给方向完全重合，孔壁与镗杆外圆采用小间隙滑配，配合公差通常控制在H7/h6区间，既保证刀杆穿装时的顺滑度，又能限制切削过程中刀杆的径向跳动。本体顶面开设的两个椭圆形沉孔是锁紧螺钉的操作避让位，当扳手从上方伸入拧紧侧向抱紧螺钉时，沉孔可以给套筒扳手留出摆动空间，避免操作时扳手与支座本体干涉；正面沿夹持孔轴线分布的三颗小螺纹孔分别对应不同直径规格镗杆的锁紧顶丝位置，可根据装入刀杆的直径选择对应位置的顶丝完成压紧，小规格镗杆靠靠近前端的顶丝锁紧，大直径镗杆则同时锁紧两处顶丝，分散夹持力避免刀杆被单点顶压变形。

　　安装边界方面，支座底部的定位凸键宽度与BMT55刀塔的标准键槽宽度匹配，凸键高度突出本体底面2至3毫米，装入键槽后即可完成X、Z两个方向的初步定位，不需要操作者反复打表找正支座位置；本体底面与刀塔安装面完全贴合，接触区域做了平面铣削加工，平面度控制在0.02毫米以内，保证锁紧后支座不会出现倾斜。支座的整体轴向长度覆盖镗杆夹持段的有效配合长度，通常夹持孔的轴向长度不小于刀杆直径的1.5倍，这个比例可以大幅提升镗杆的夹持刚性，减少镗削时的刀杆颤振，若夹持长度过短，深孔加工时刀杆容易让刀，直接导致内孔出现锥度、表面振纹等质量问题。

　　在实际装配调试中，需要先将保持架底部凸键滑入刀塔对应的T型槽，沿槽推到工位定位面后，再从正面穿入两颗紧固螺钉并对角预紧，随后装入镗杆，调整镗刀刀尖的伸出长度至加工所需尺寸，再依次拧紧侧面抱紧顶丝、最后完全锁死支座固定螺钉，整个过程不需要额外制作过渡连接板，直接依托标准BMT接口即可完成装夹。本体侧面的多余实体区域在建模时做了等壁厚优化，在保证夹持孔周围刚性支撑的前提下去除了非受力区域的材料，既降低了支座自身重量，也减少了刀塔回转时的附加惯量，对于高速分度的动力刀塔而言，更小的运动部件惯量可以缩短换刀定位的稳定时间，间接提升整台设备的加工节拍。此外支座的外露棱边均做了小倒角处理，避免装配过程中锐边划伤操作者，也防止长期切削液冲刷造成棱边应力集中开裂。
