40缸径60行程活塞式压缩电机结构

　　这套活塞式压缩电机的核心运动边界由40毫米缸径与60毫米行程确定，结构展开后可以清楚看到电机侧、曲柄连杆侧、气缸压缩侧以及外部防护壳体之间的装配关系。整机并不是单纯的电机模型，而是把驱动、旋转转往复、压缩容腔、散热和防护放在同一紧凑壳体内，适合用于小型气源发生、便携气动工具、实验台供气、轻型抽吸装置以及教学演示中对容积式压缩原理的拆解分析。

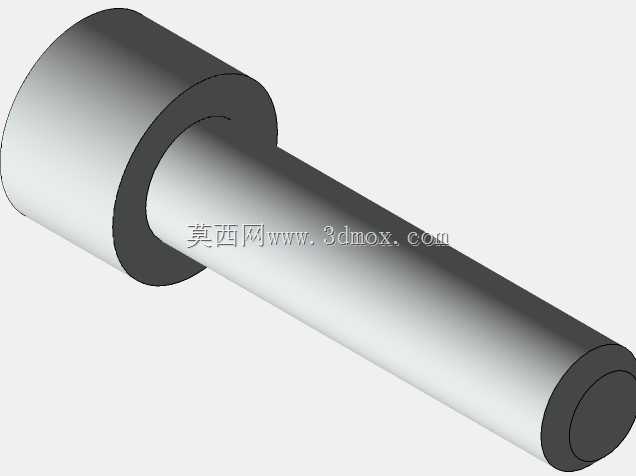

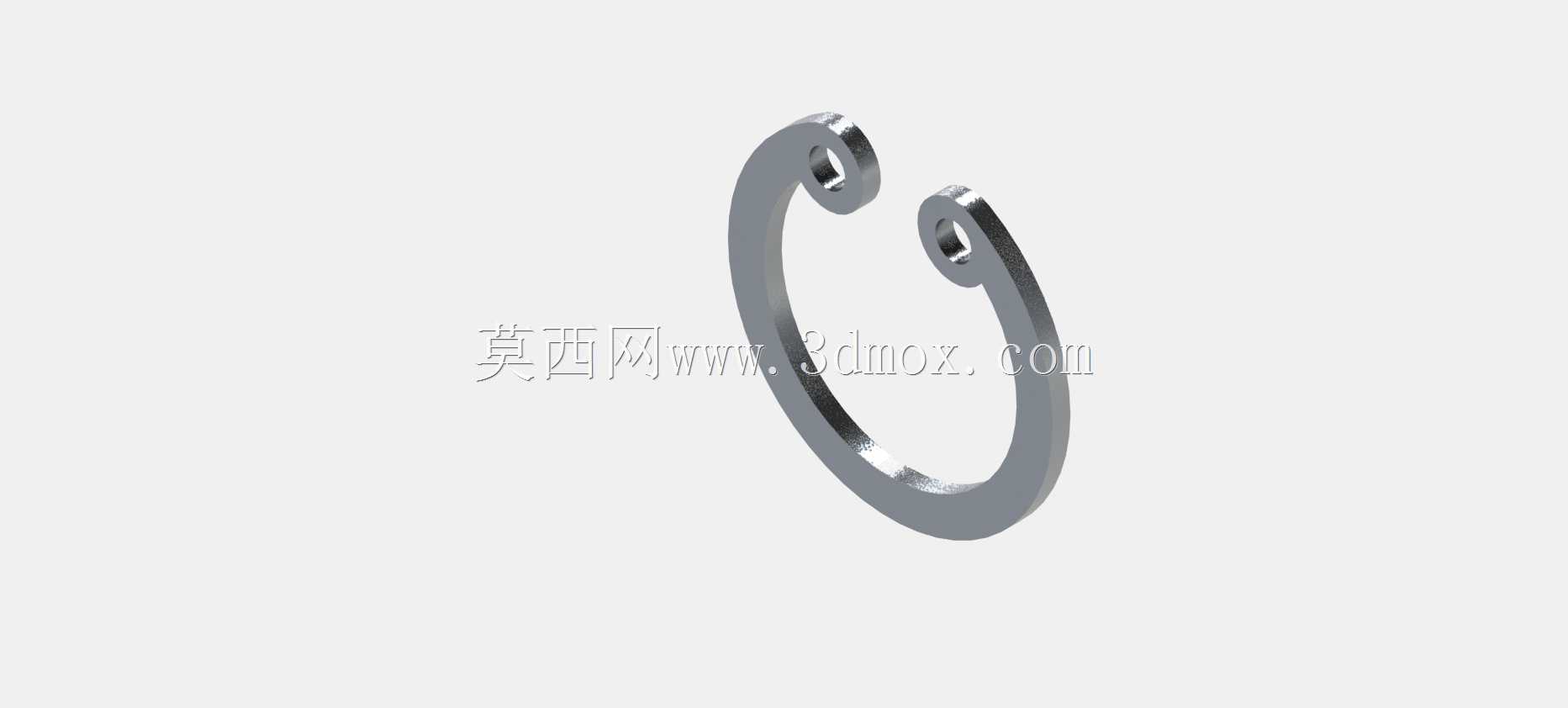

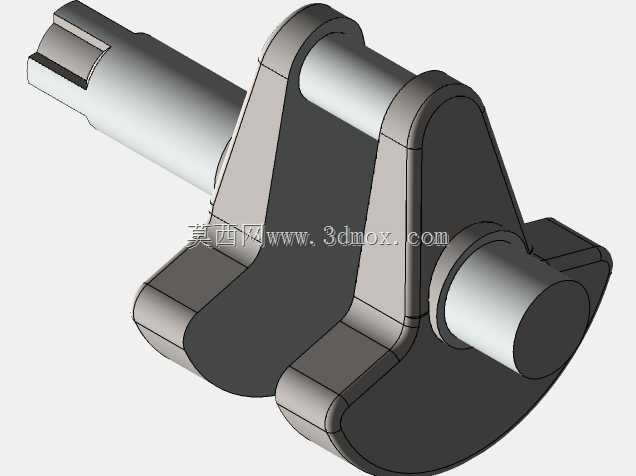

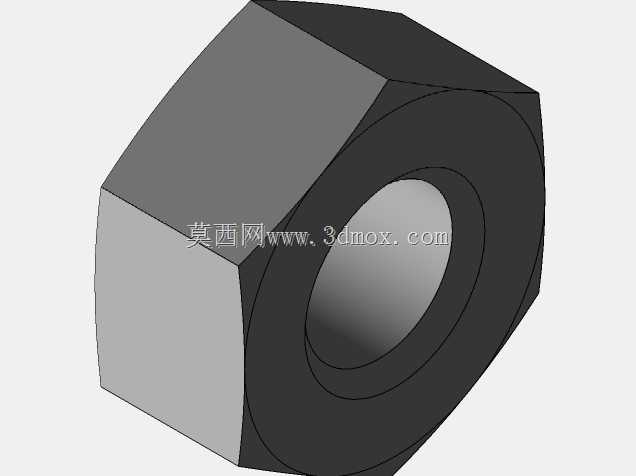

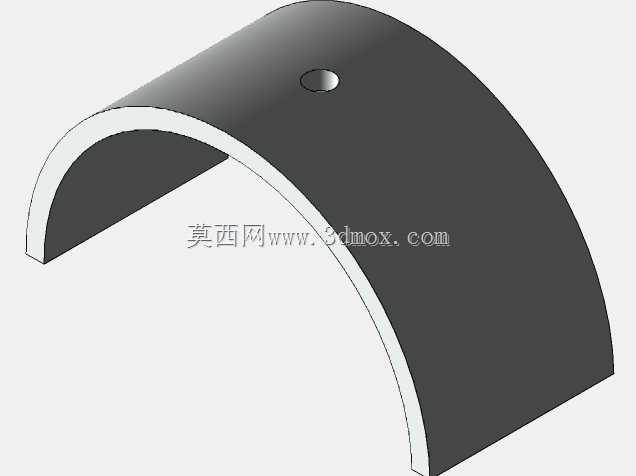

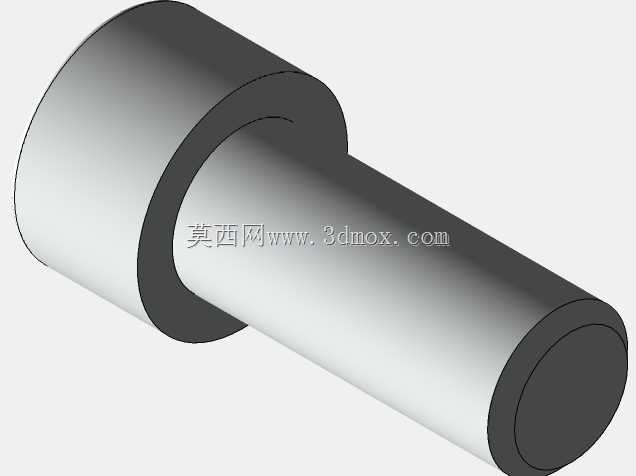

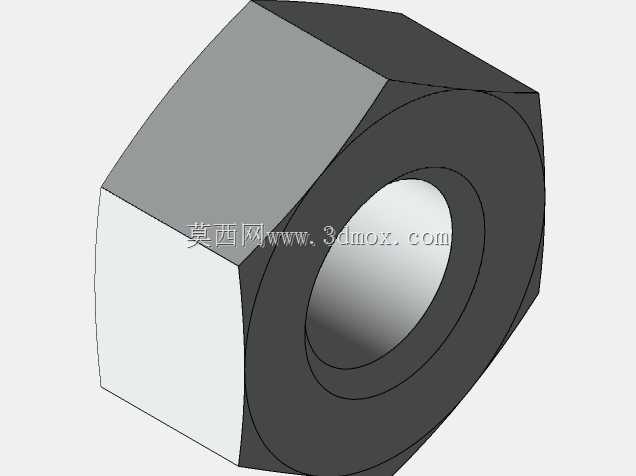

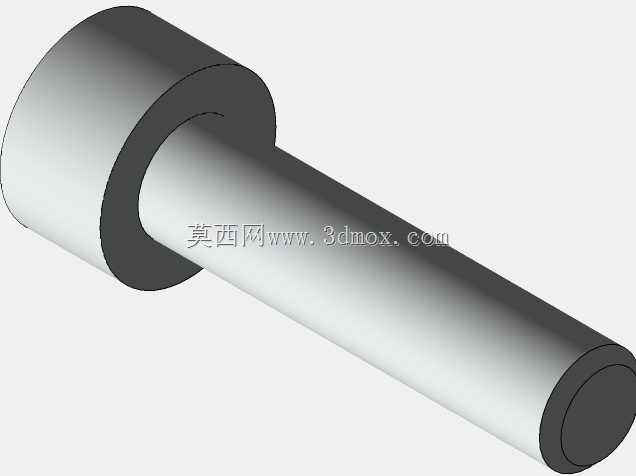

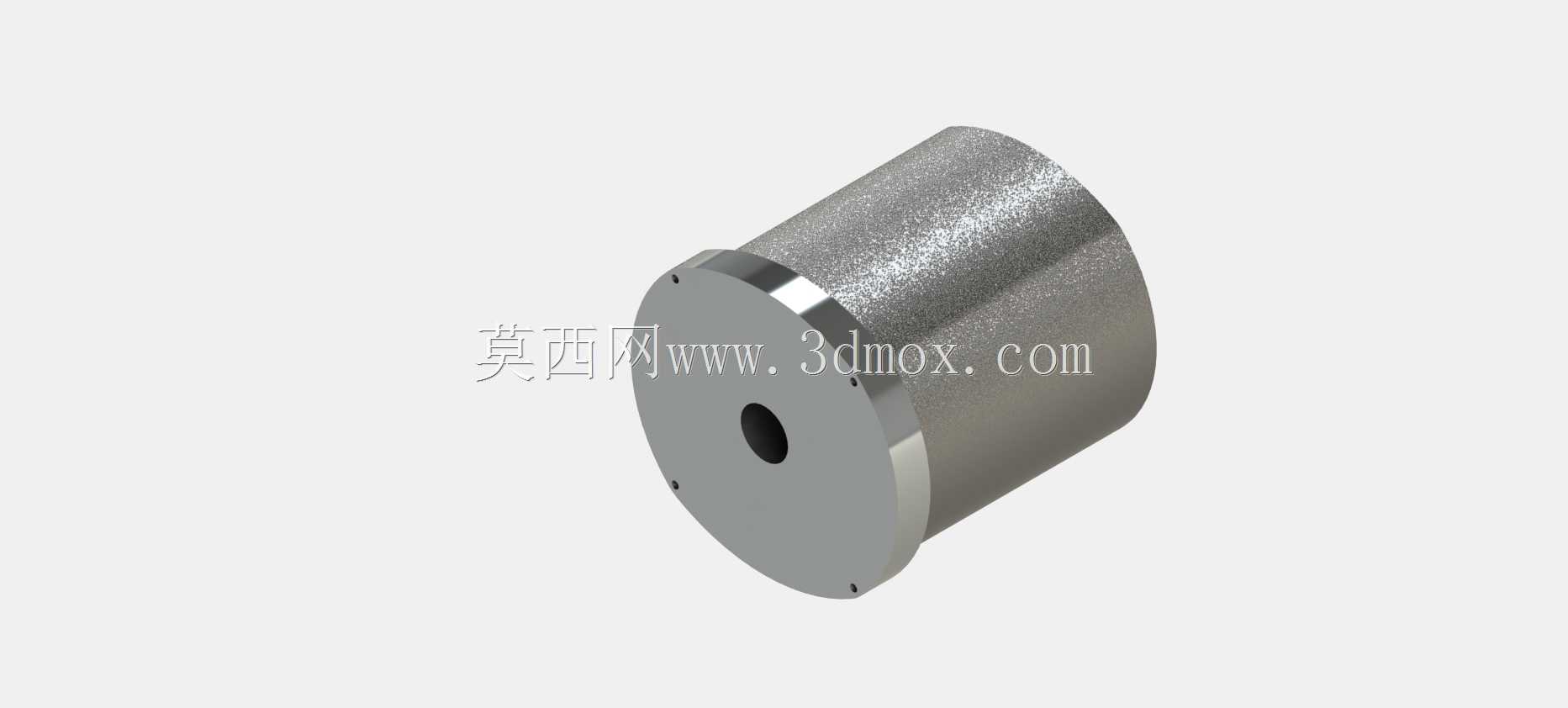

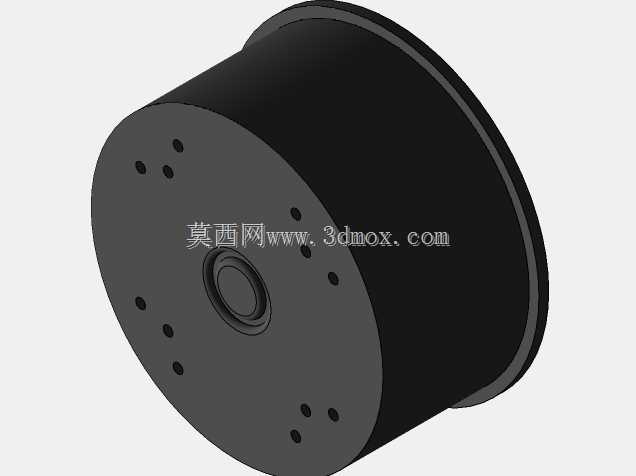

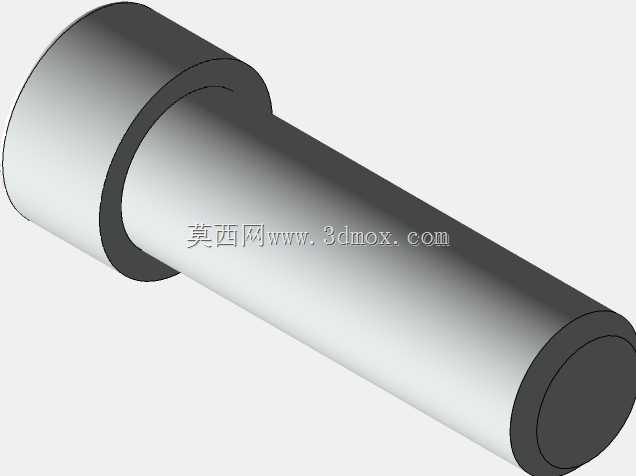

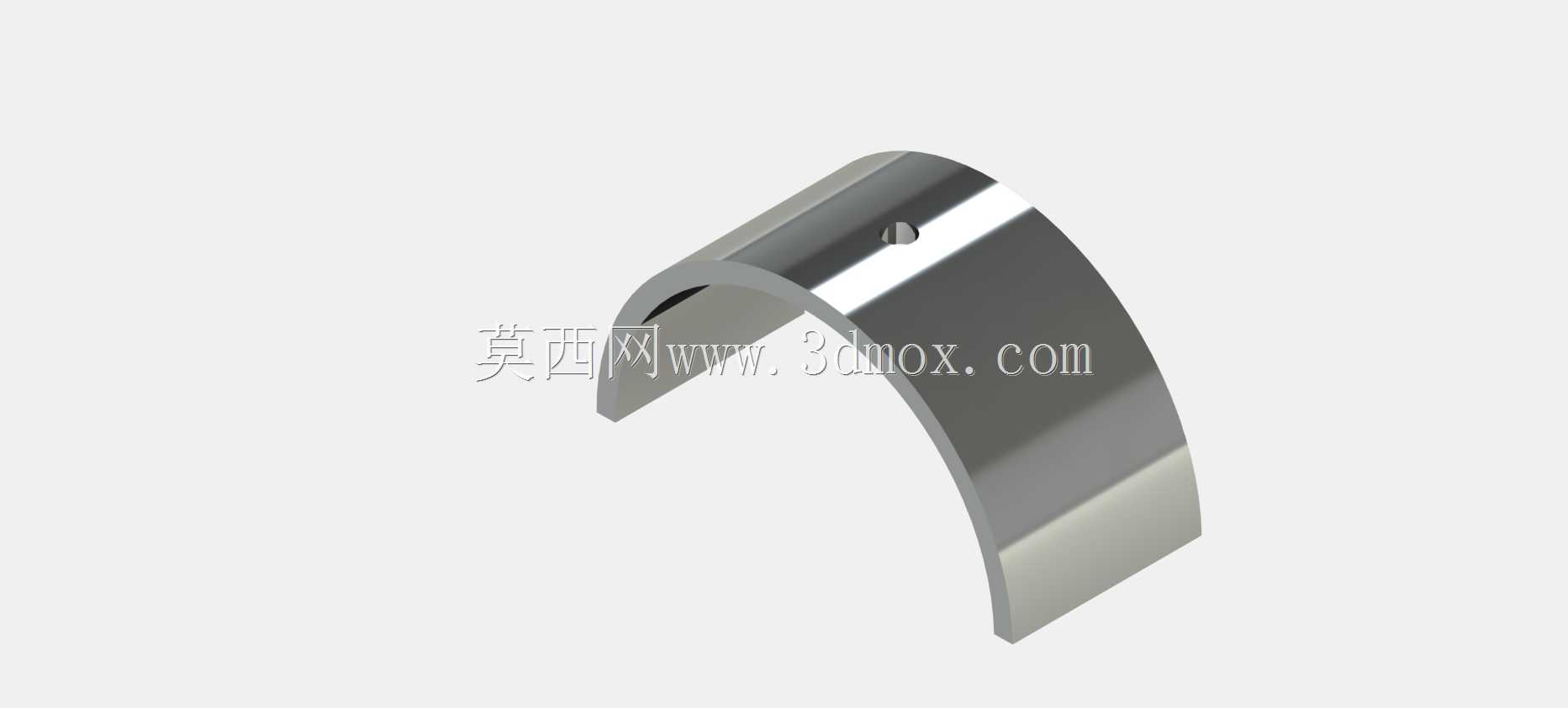

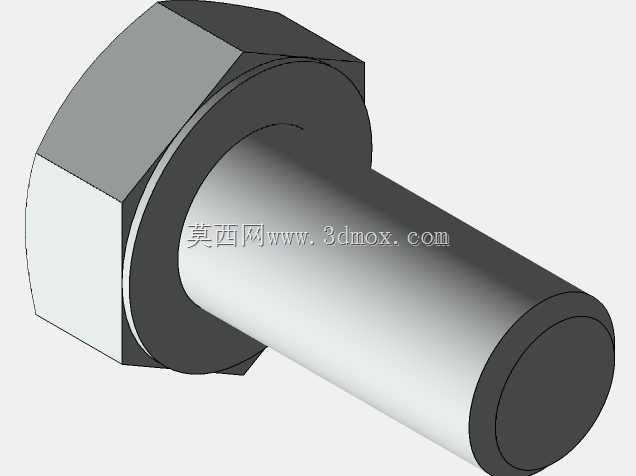

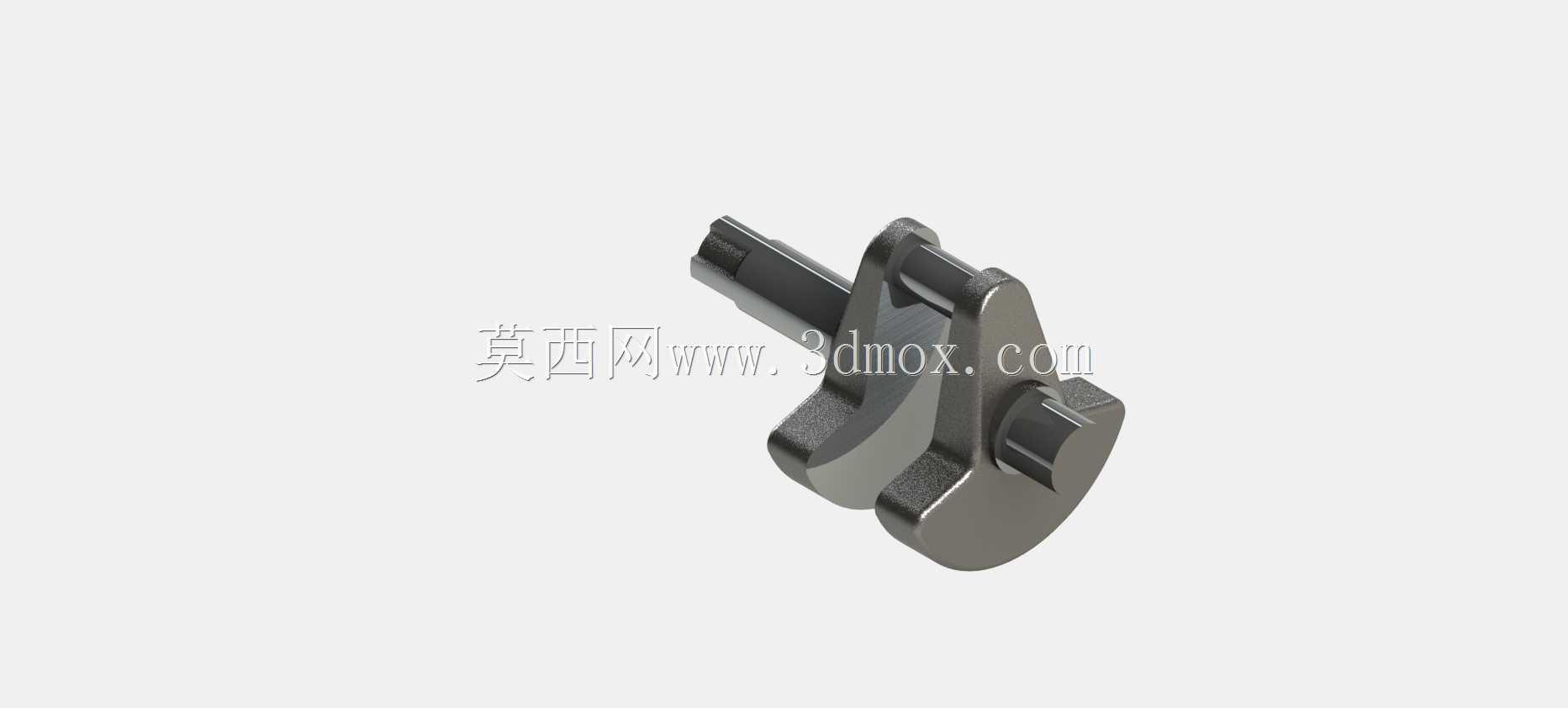

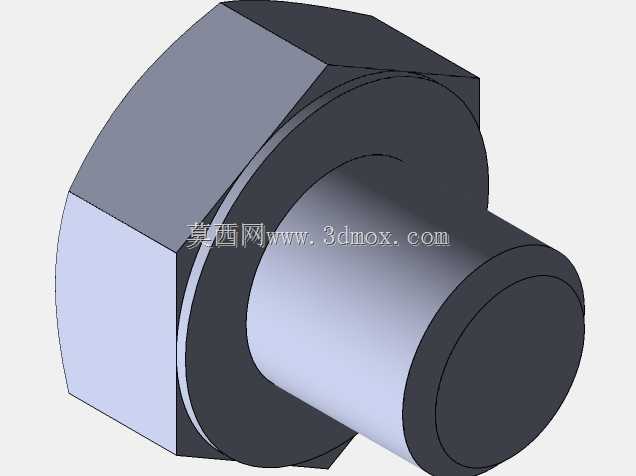

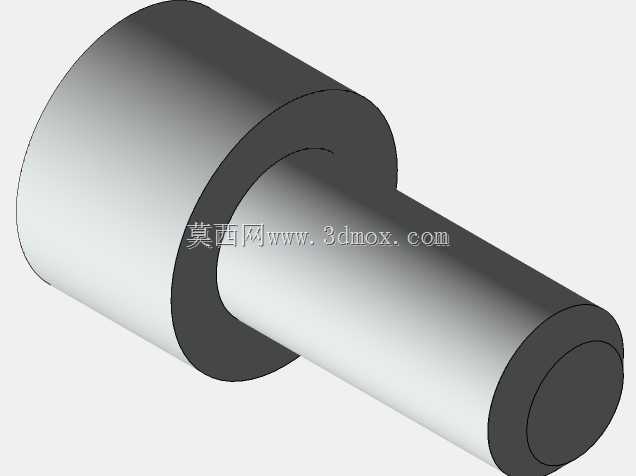

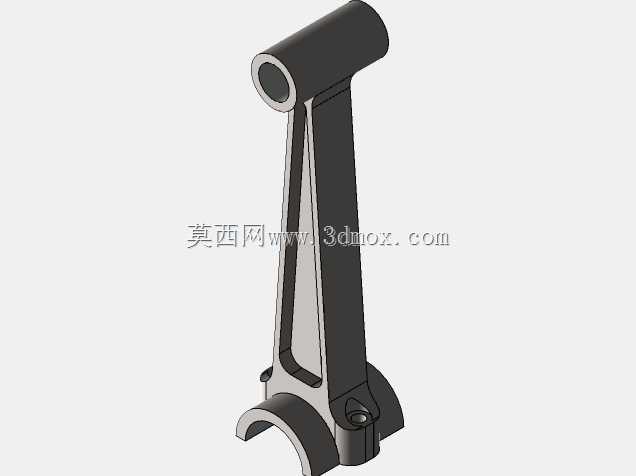

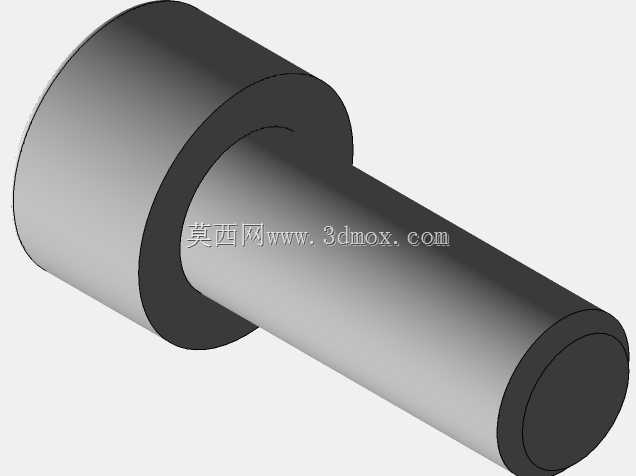

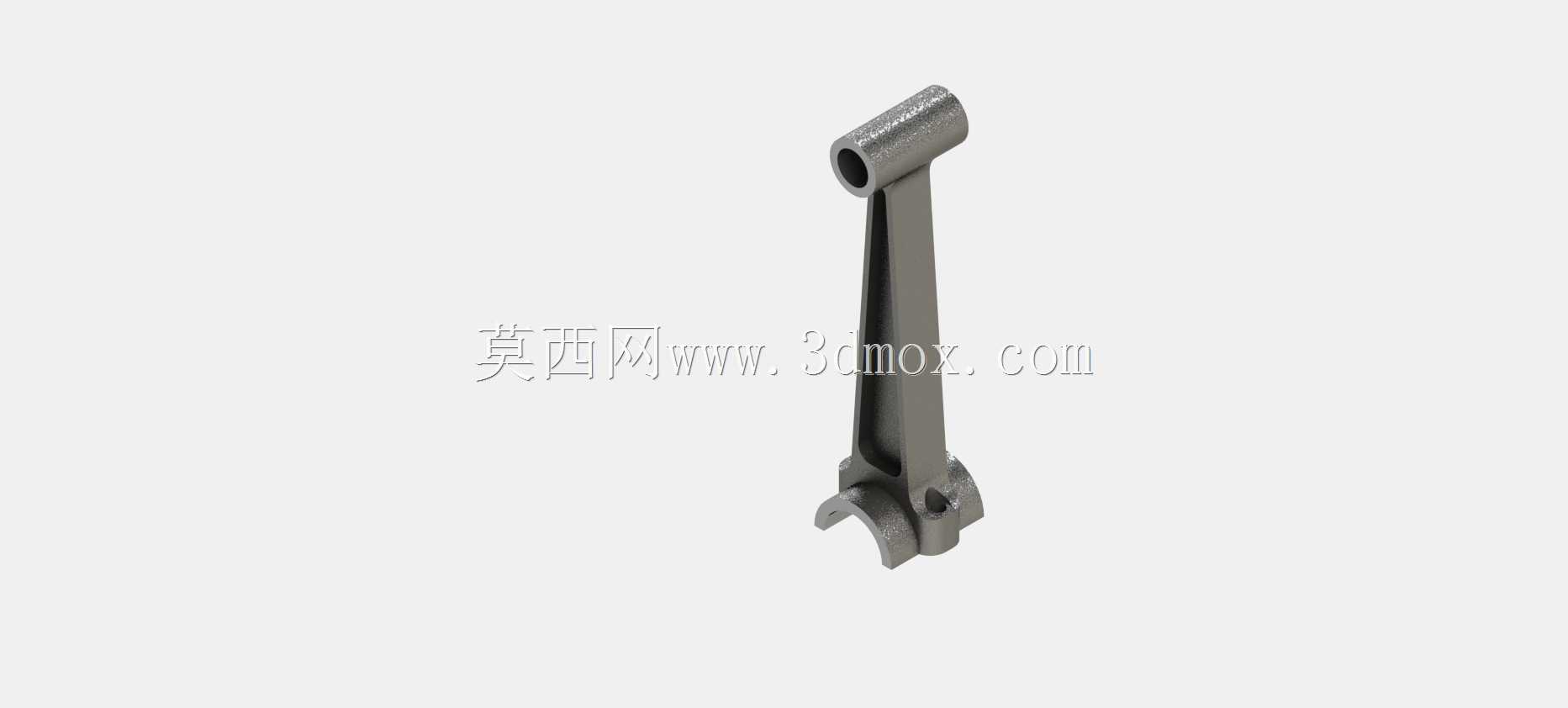

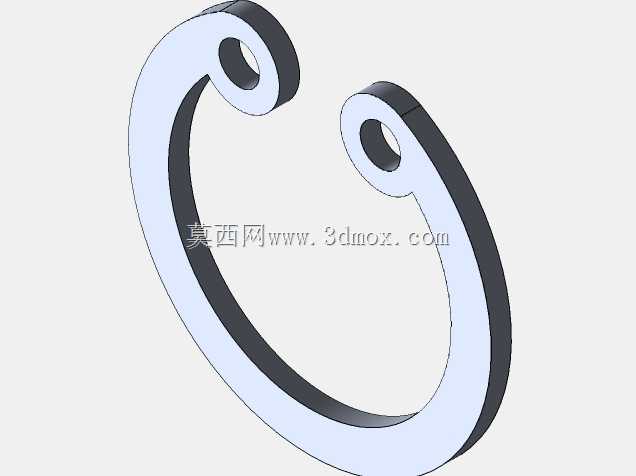

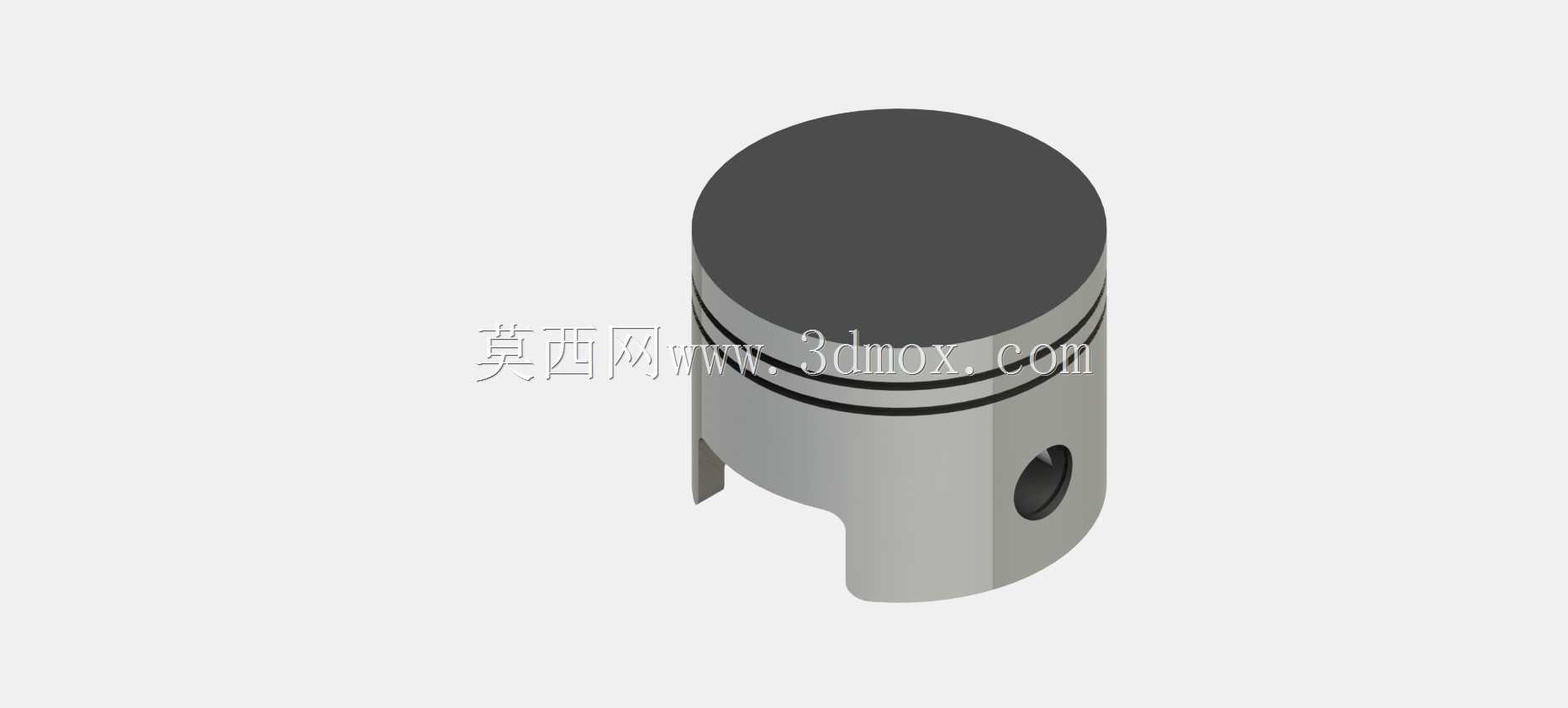

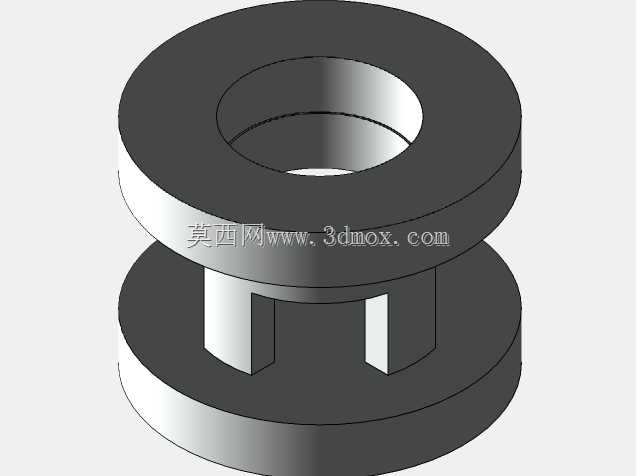

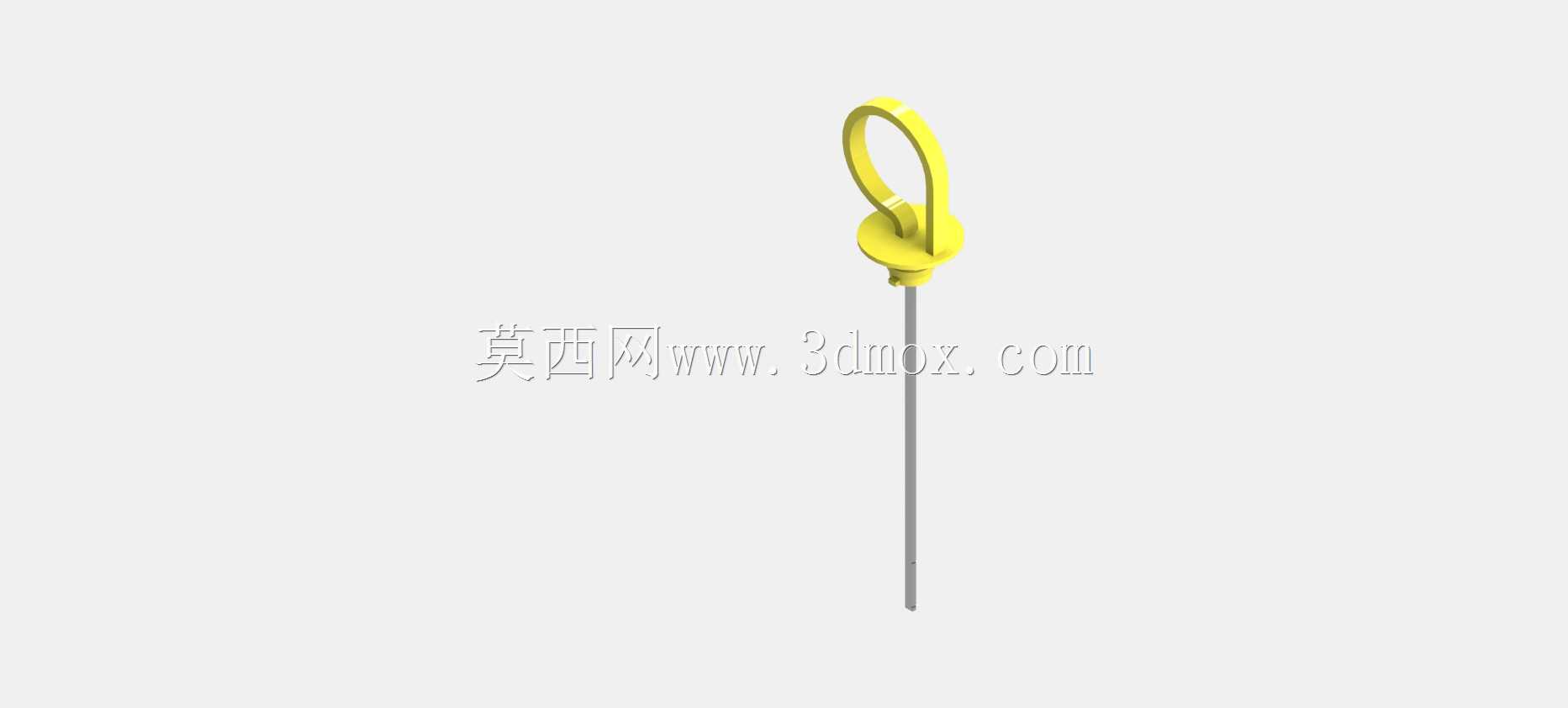

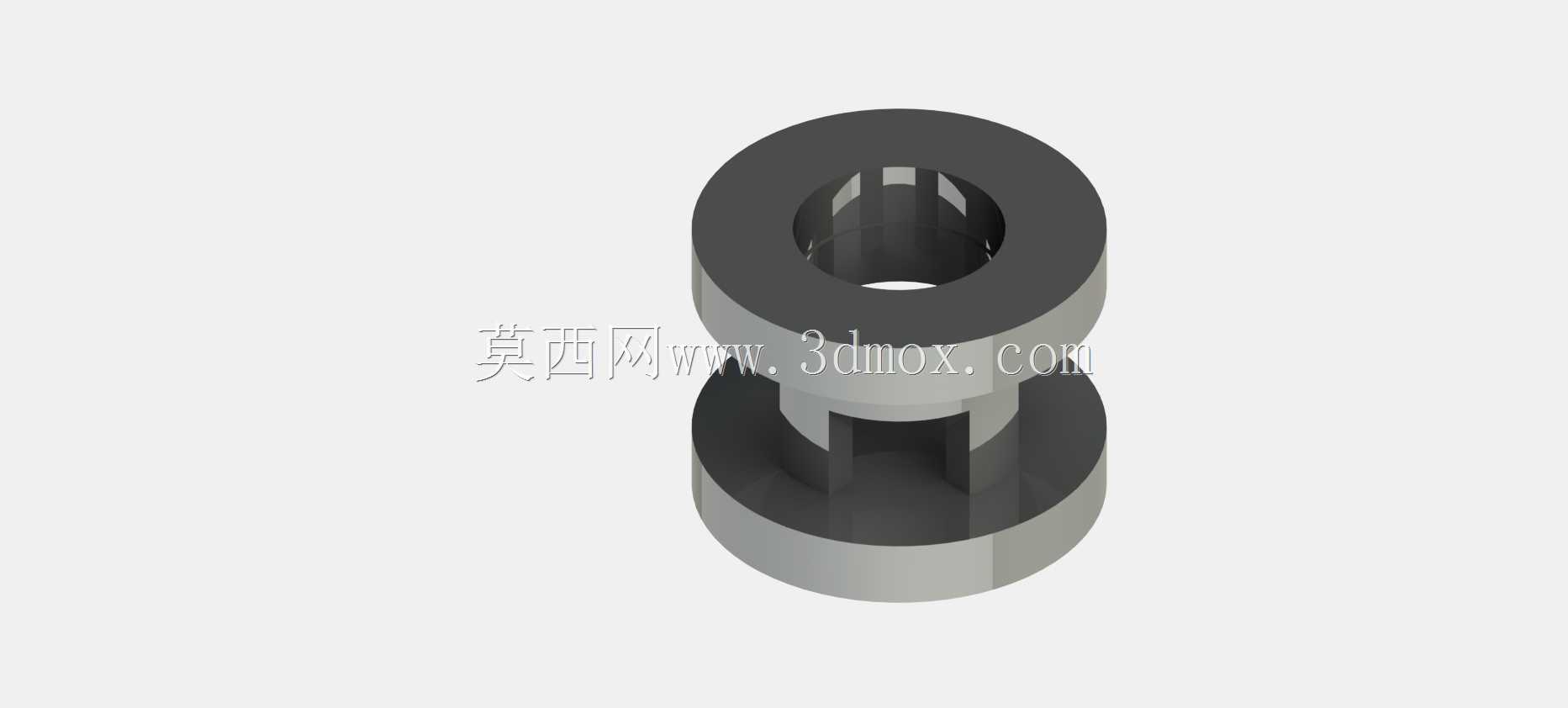

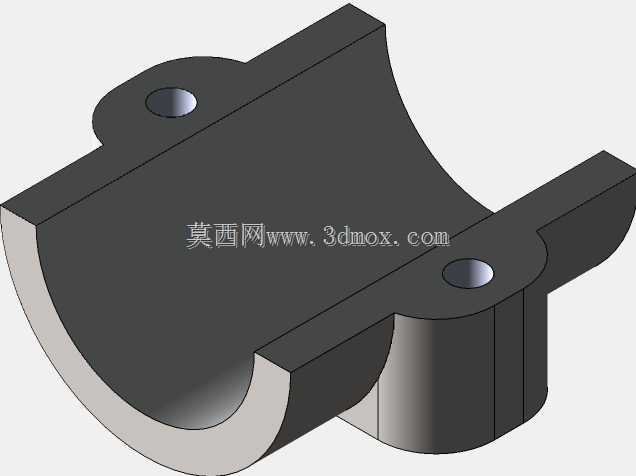

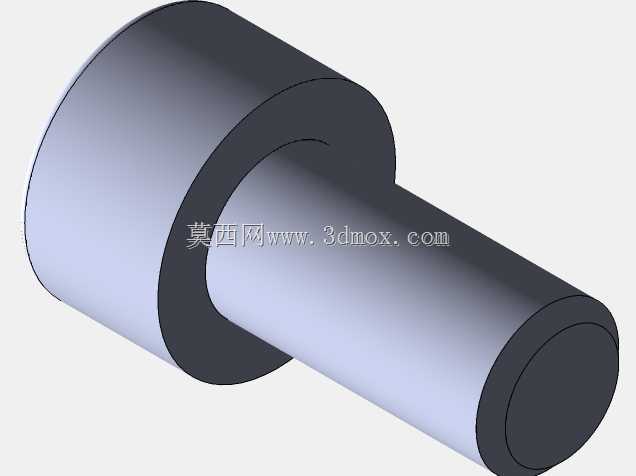

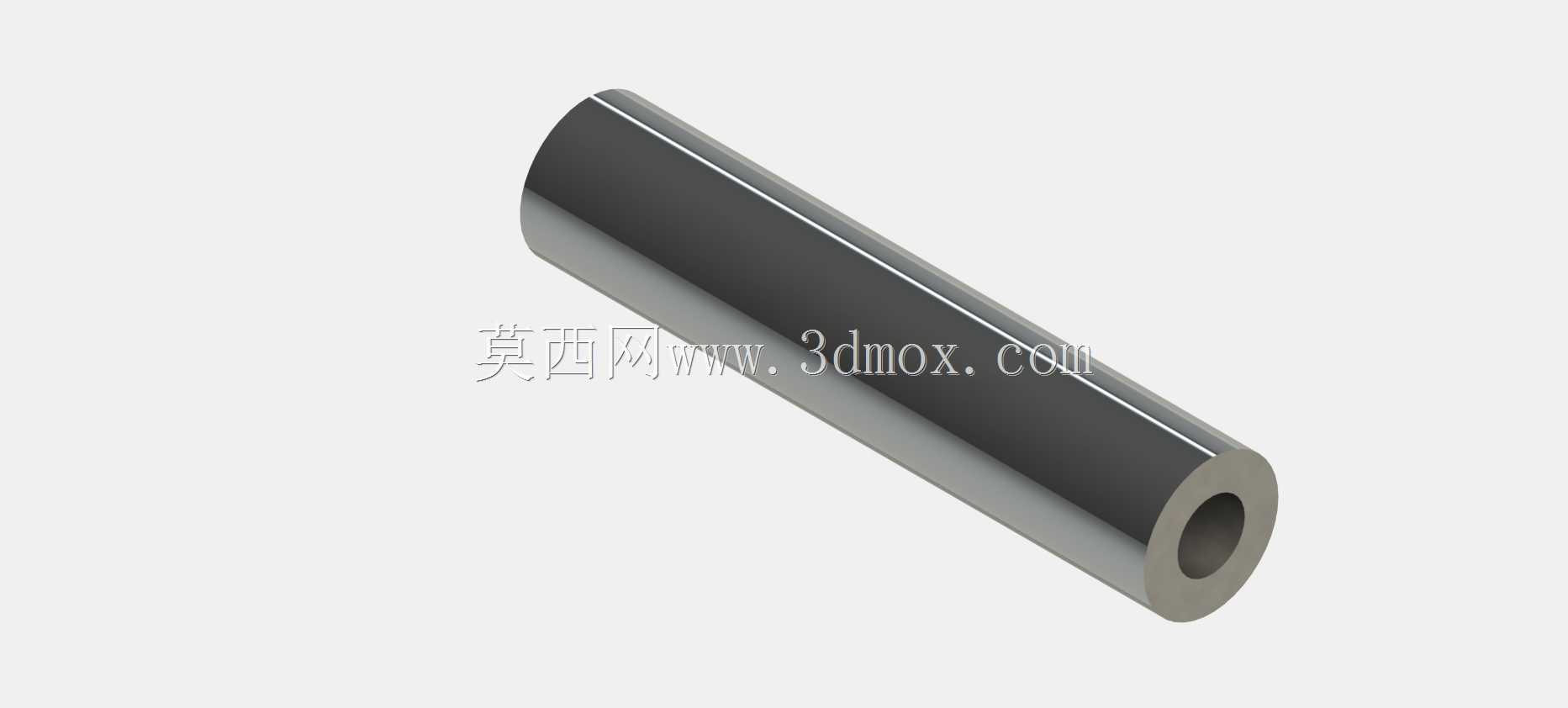

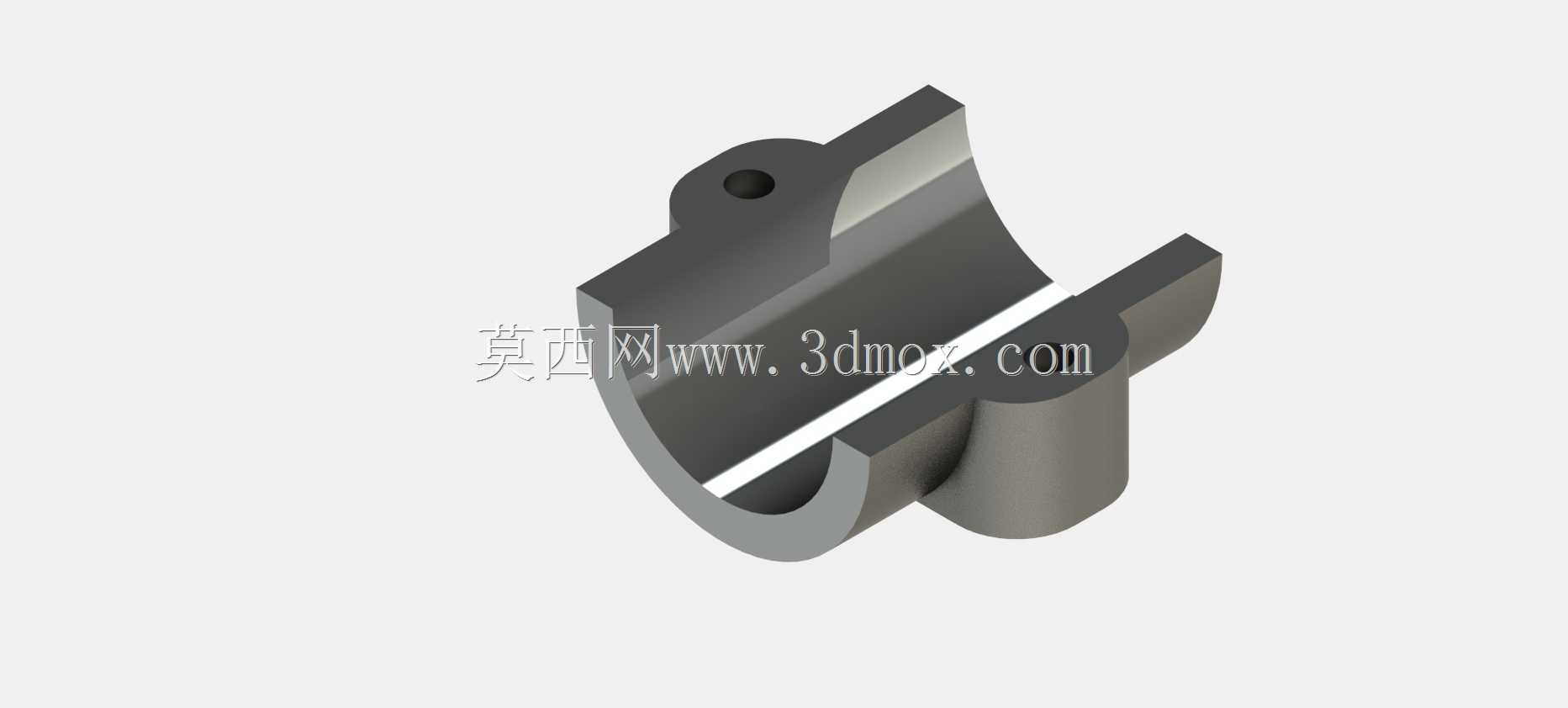

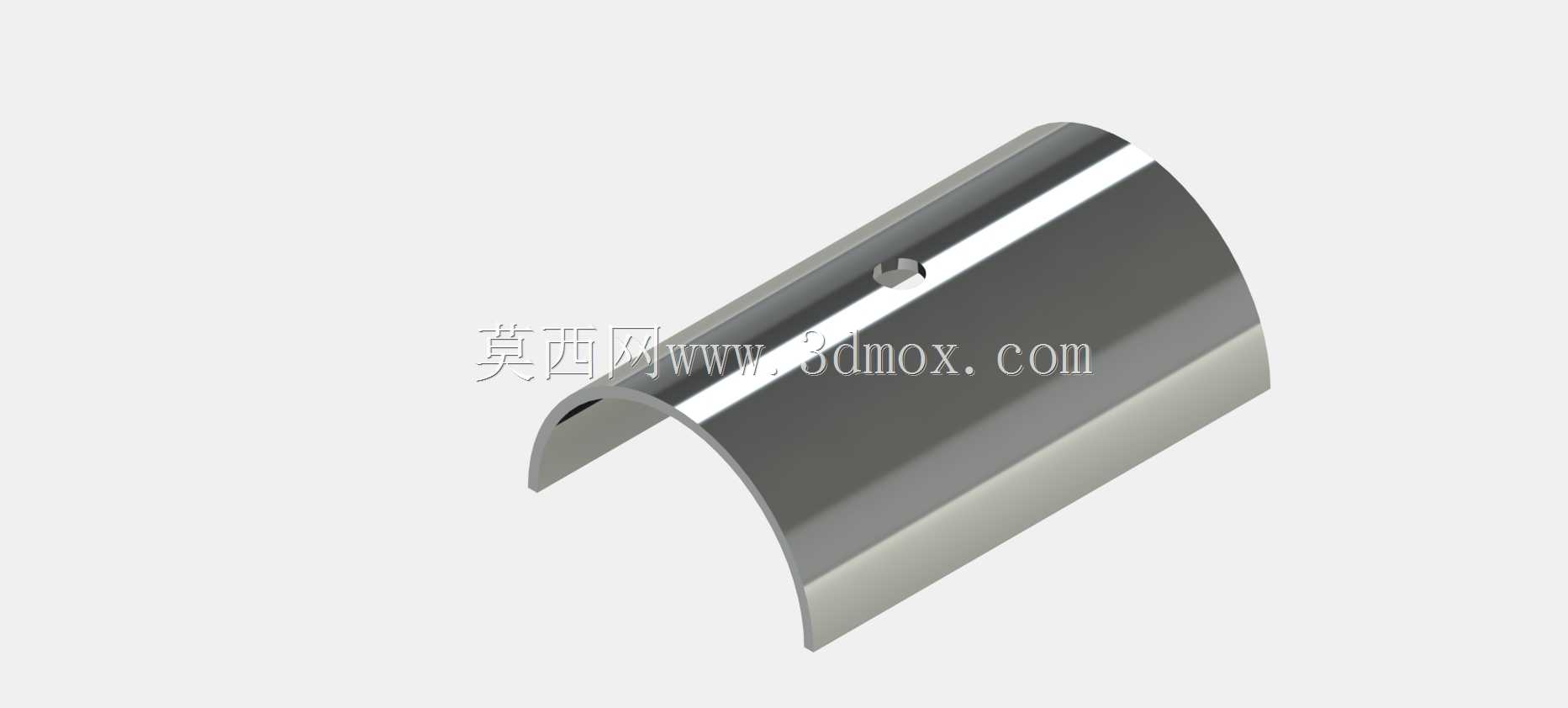

　　从实际布置看，电机输出端通过偏心轴或曲柄结构带动连杆，连杆再推动活塞在气缸内做直线往复运动。缸径决定活塞截面积，行程决定单次扫掠体积，两者共同影响理论排量；在相同转速下，60毫米行程带来较明显的往复位移，因此连杆长度、偏心半径和活塞导向长度需要协调，避免活塞在上下止点附近出现侧向力过大、卡滞或密封件偏磨。模型中活塞、连杆、曲轴、阀片、缸体、端盖和散热片均以独立零件呈现，爆炸视图能够帮助设计者检查运动件之间的干涉路径，也便于在装配阶段确认轴承、垫圈、卡环和紧固件的层级。

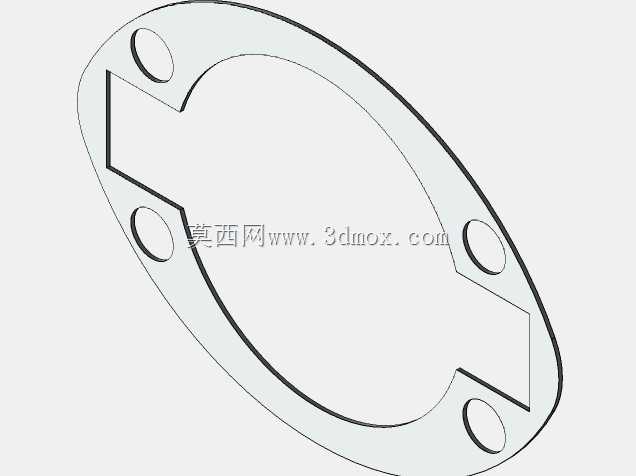

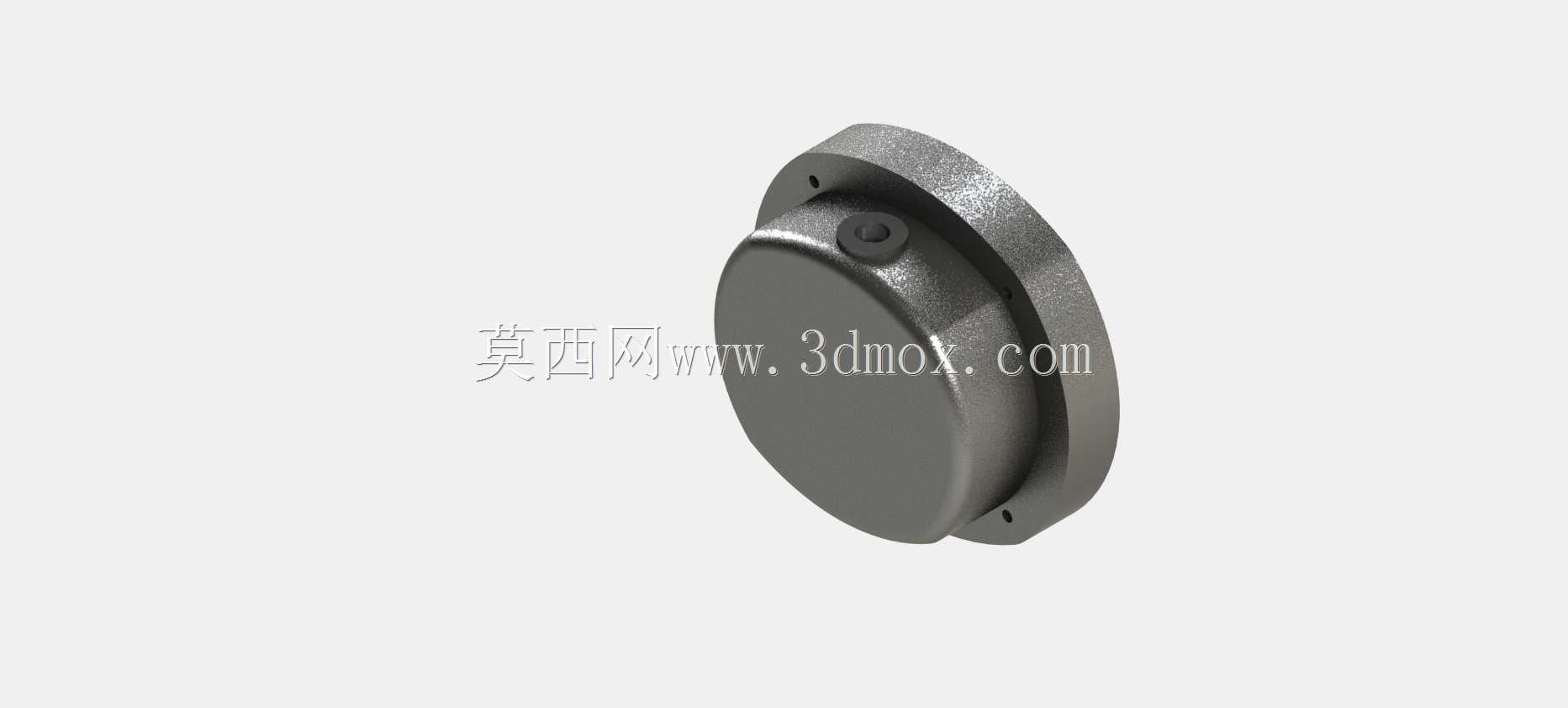

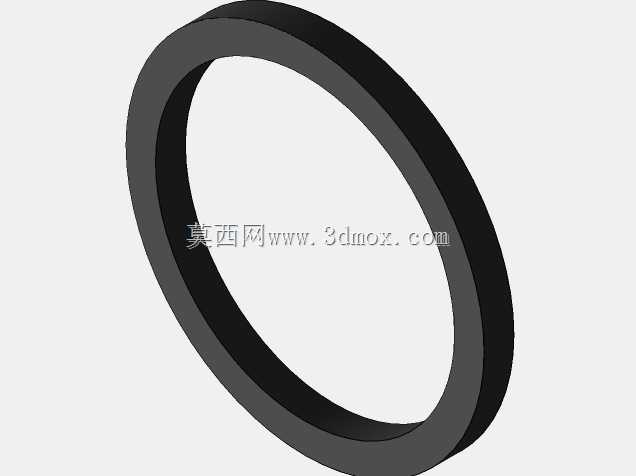

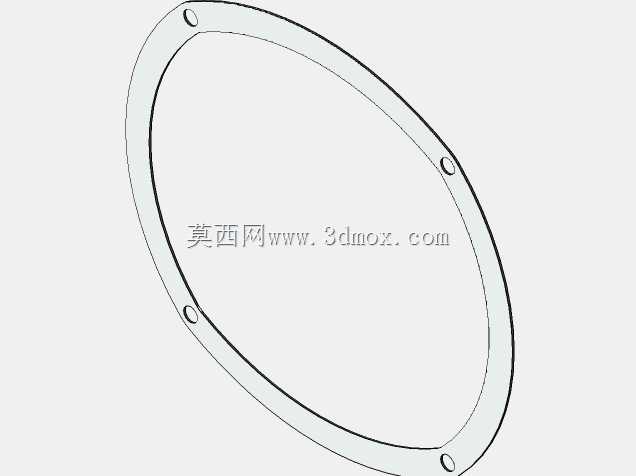

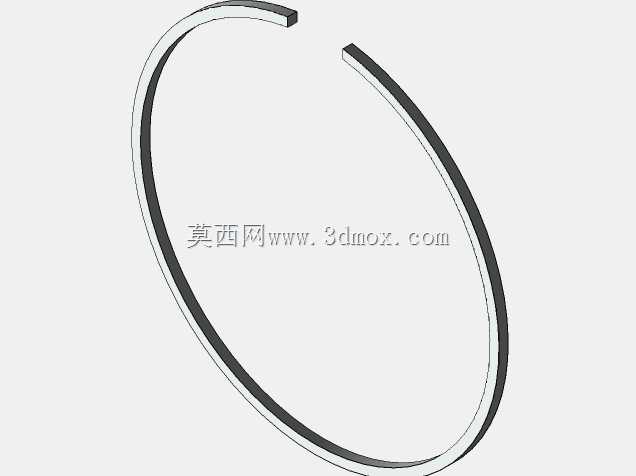

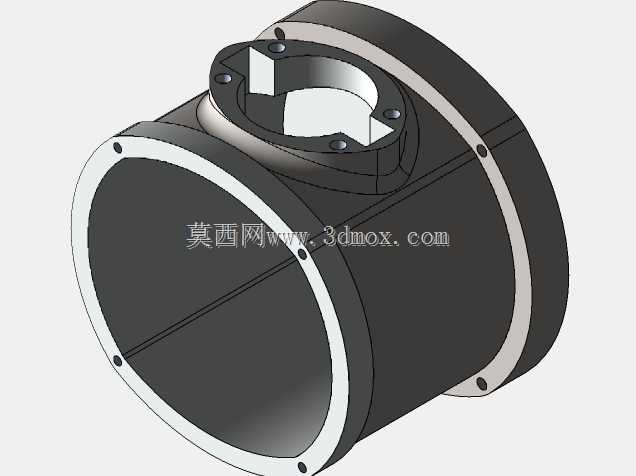

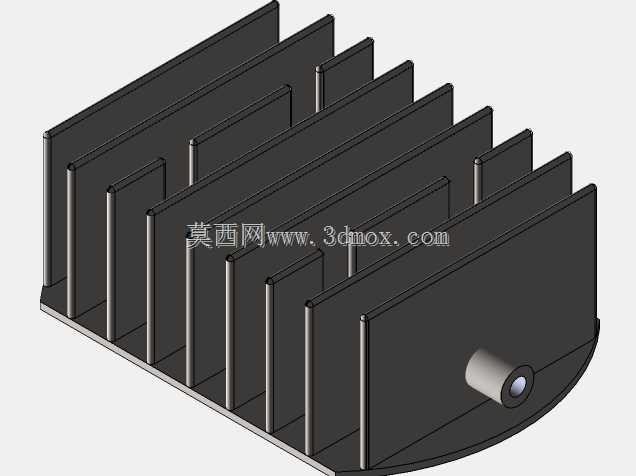

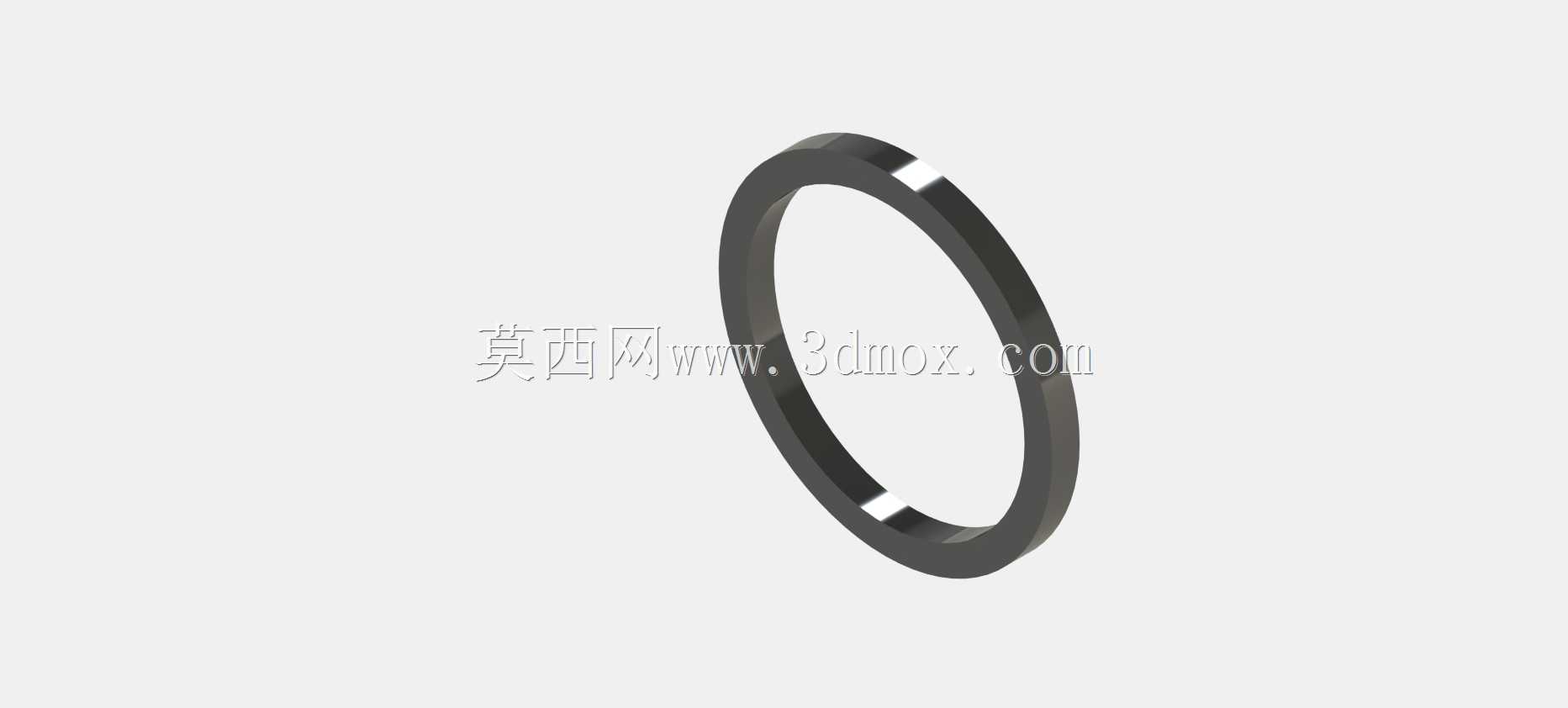

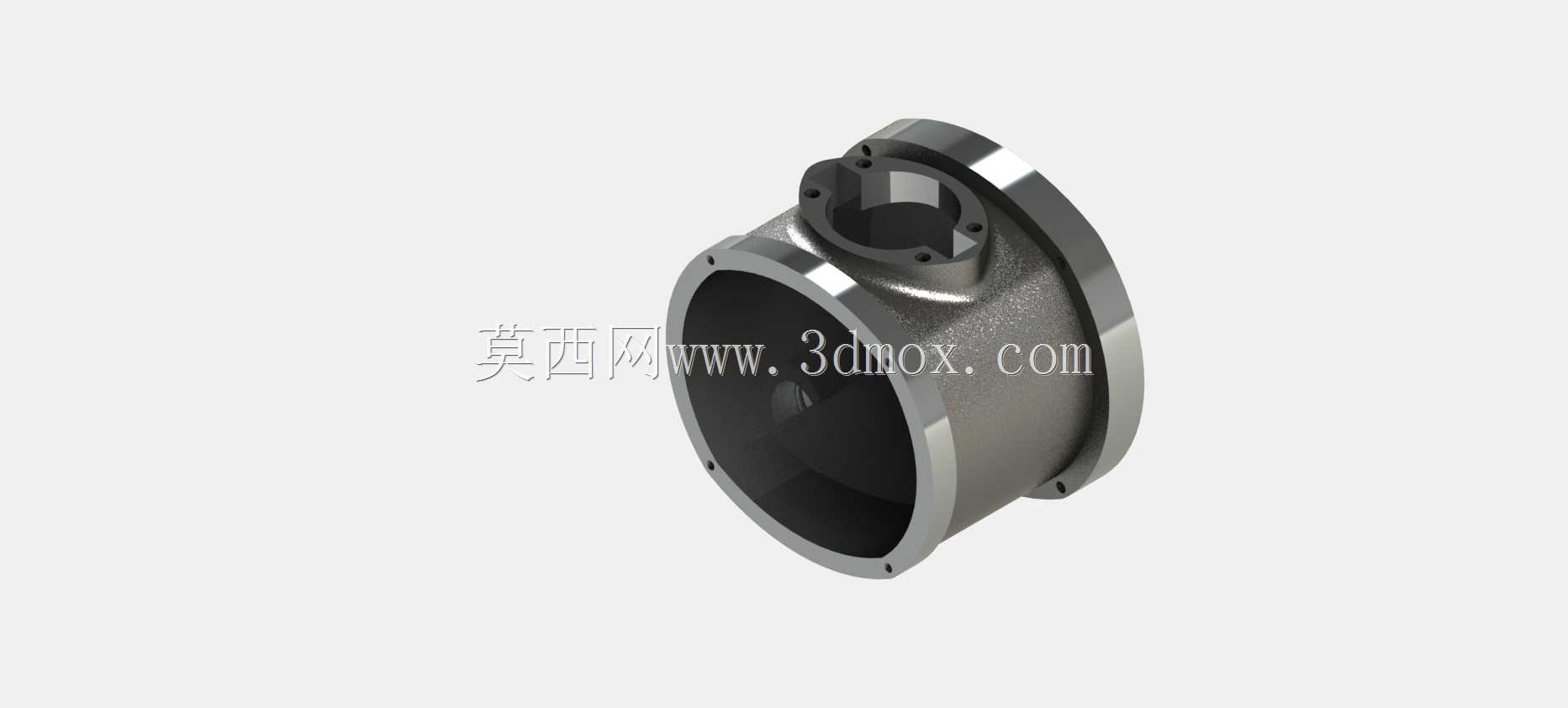

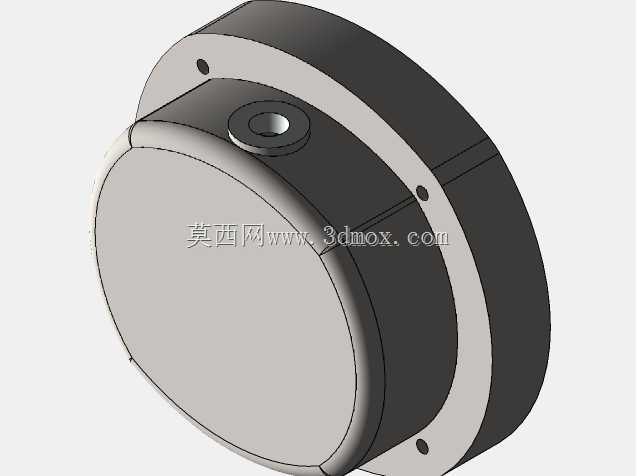

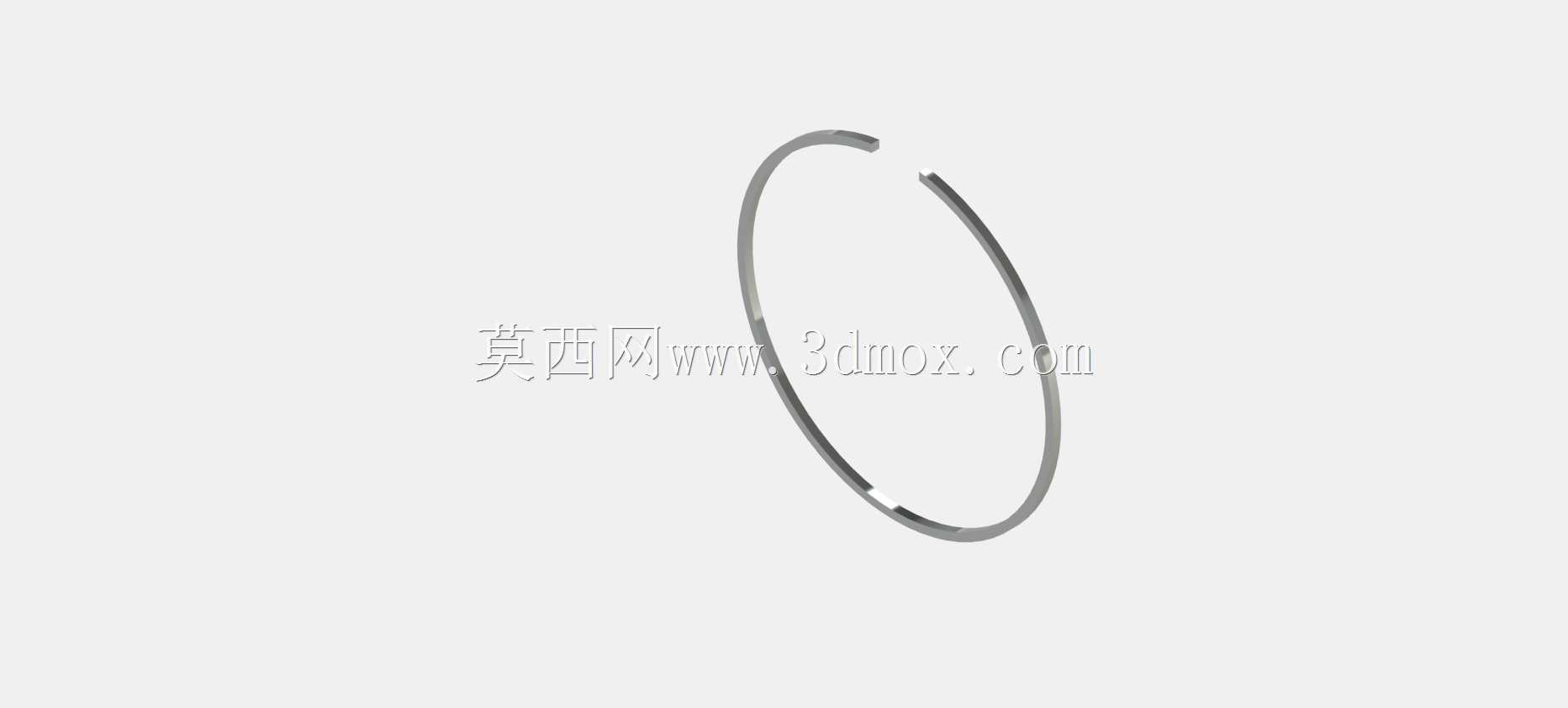

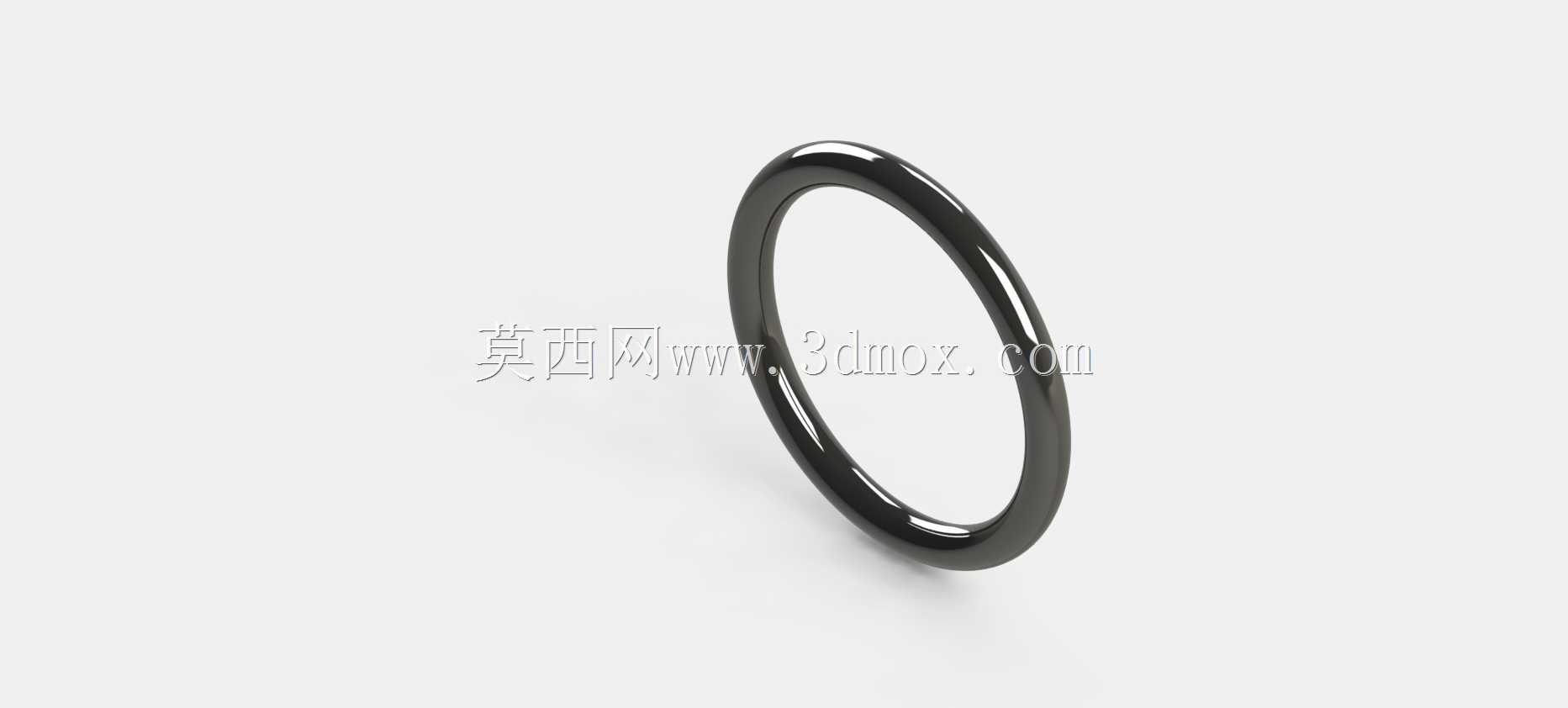

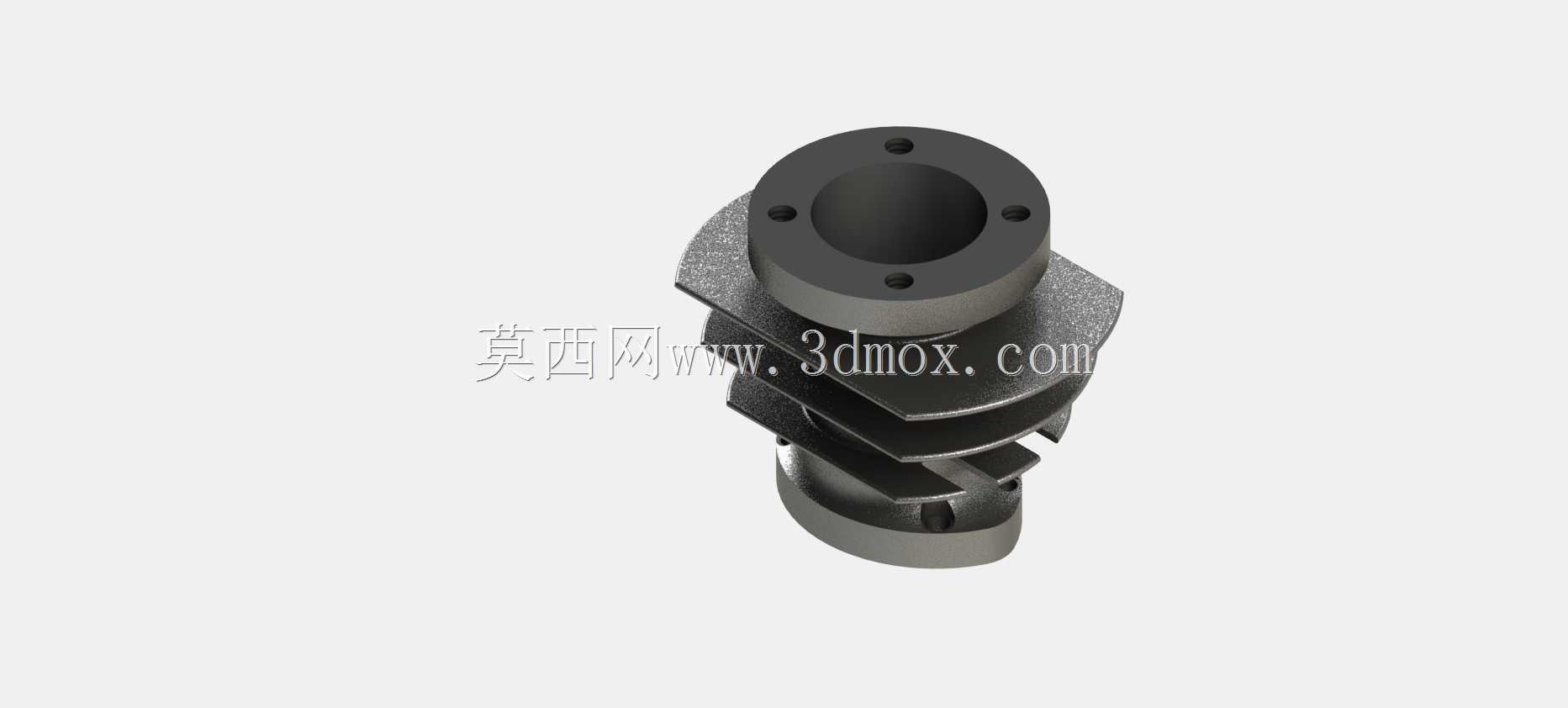

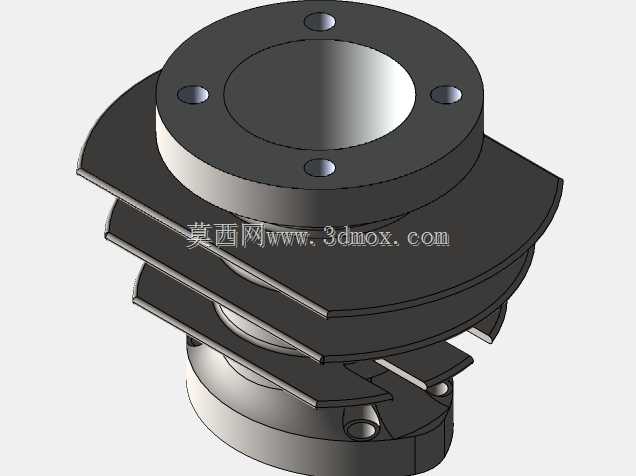

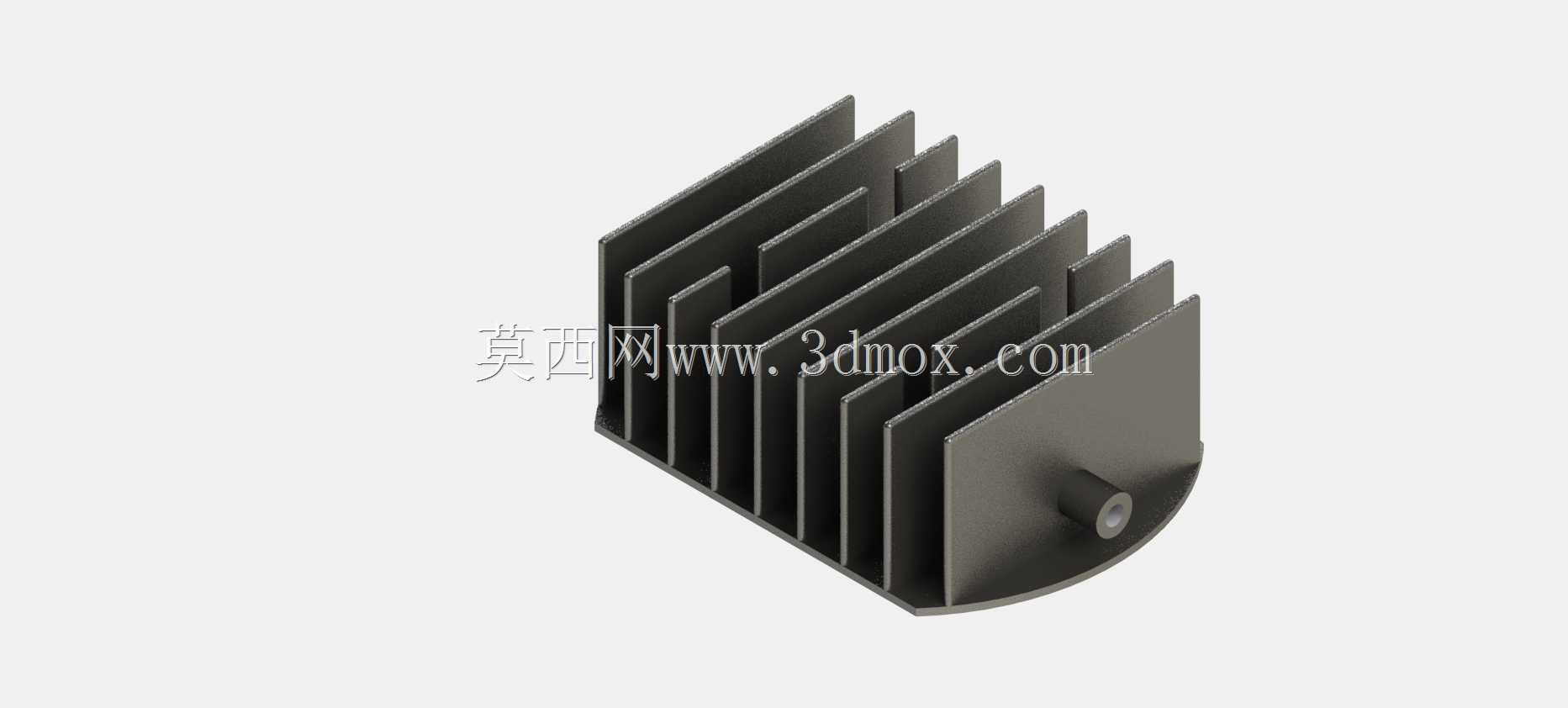

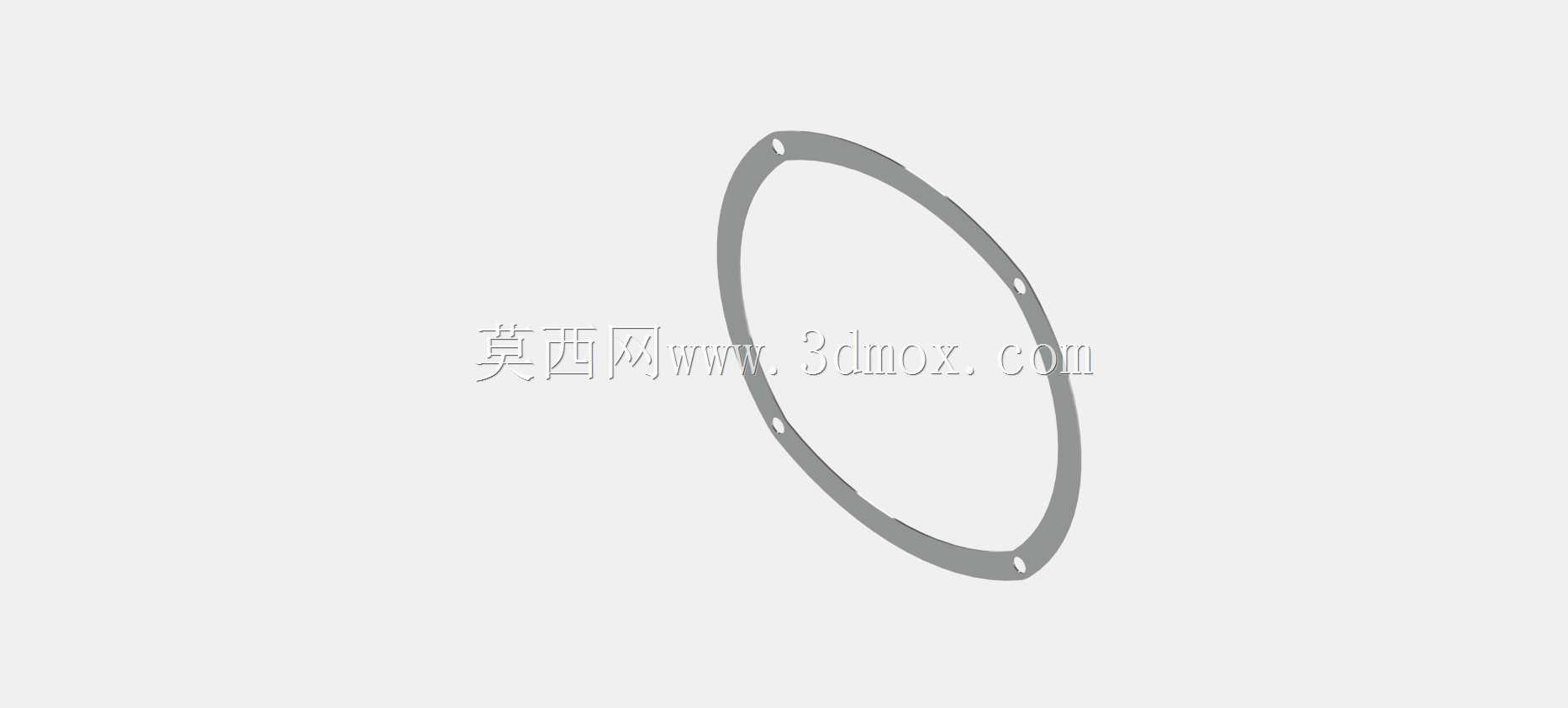

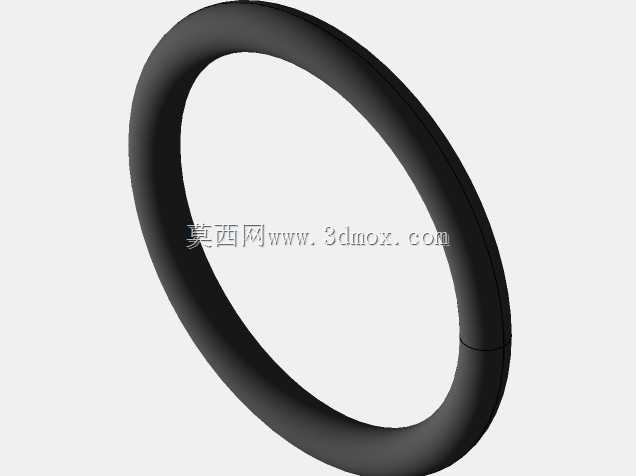

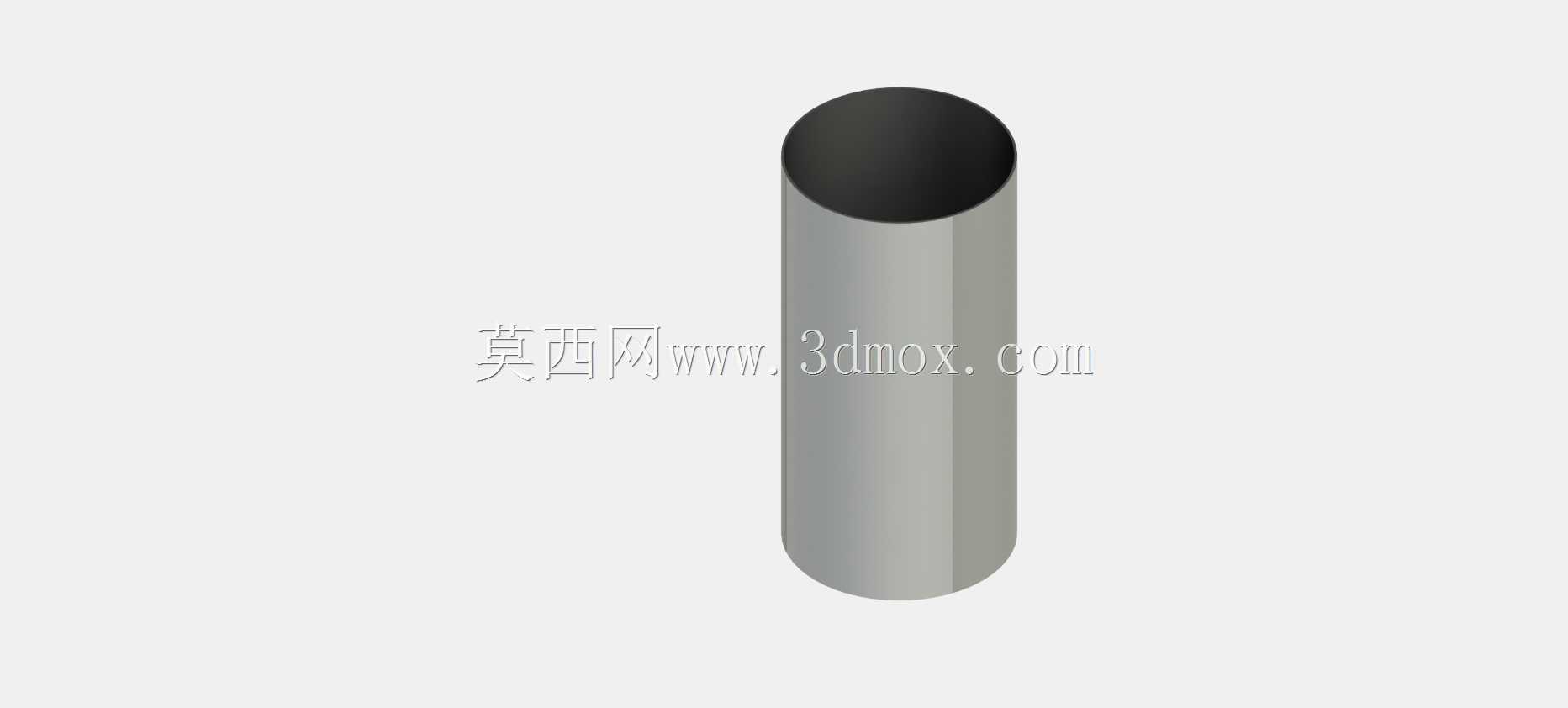

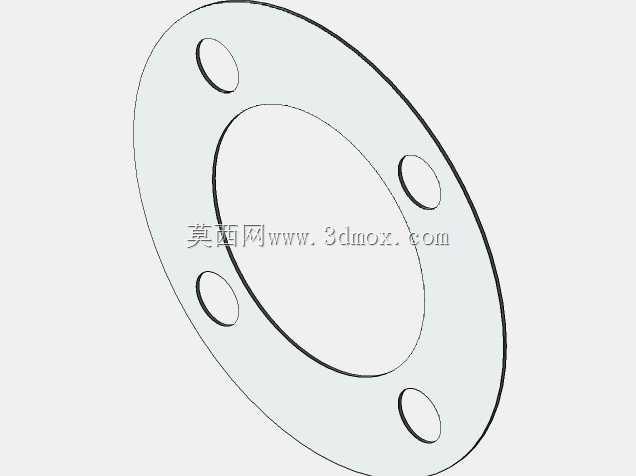

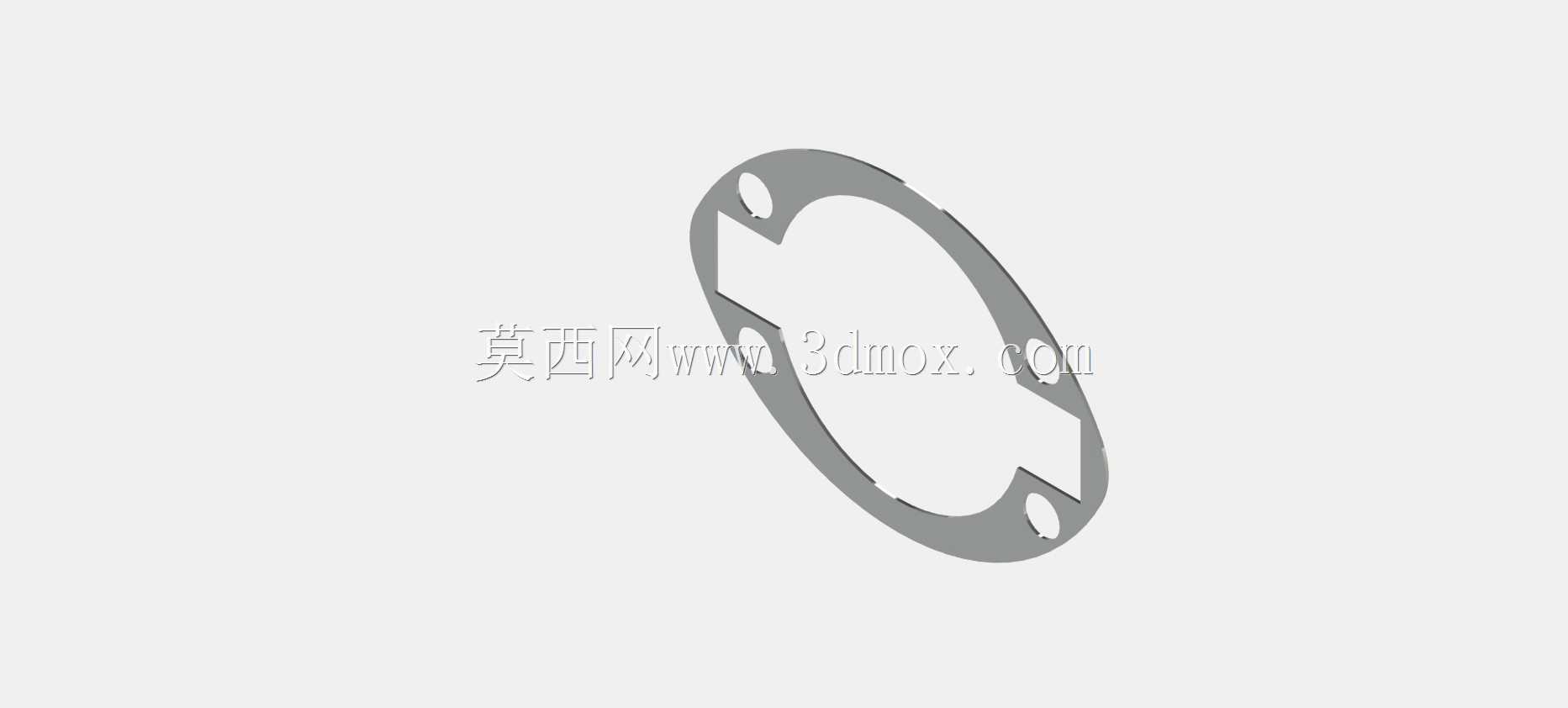

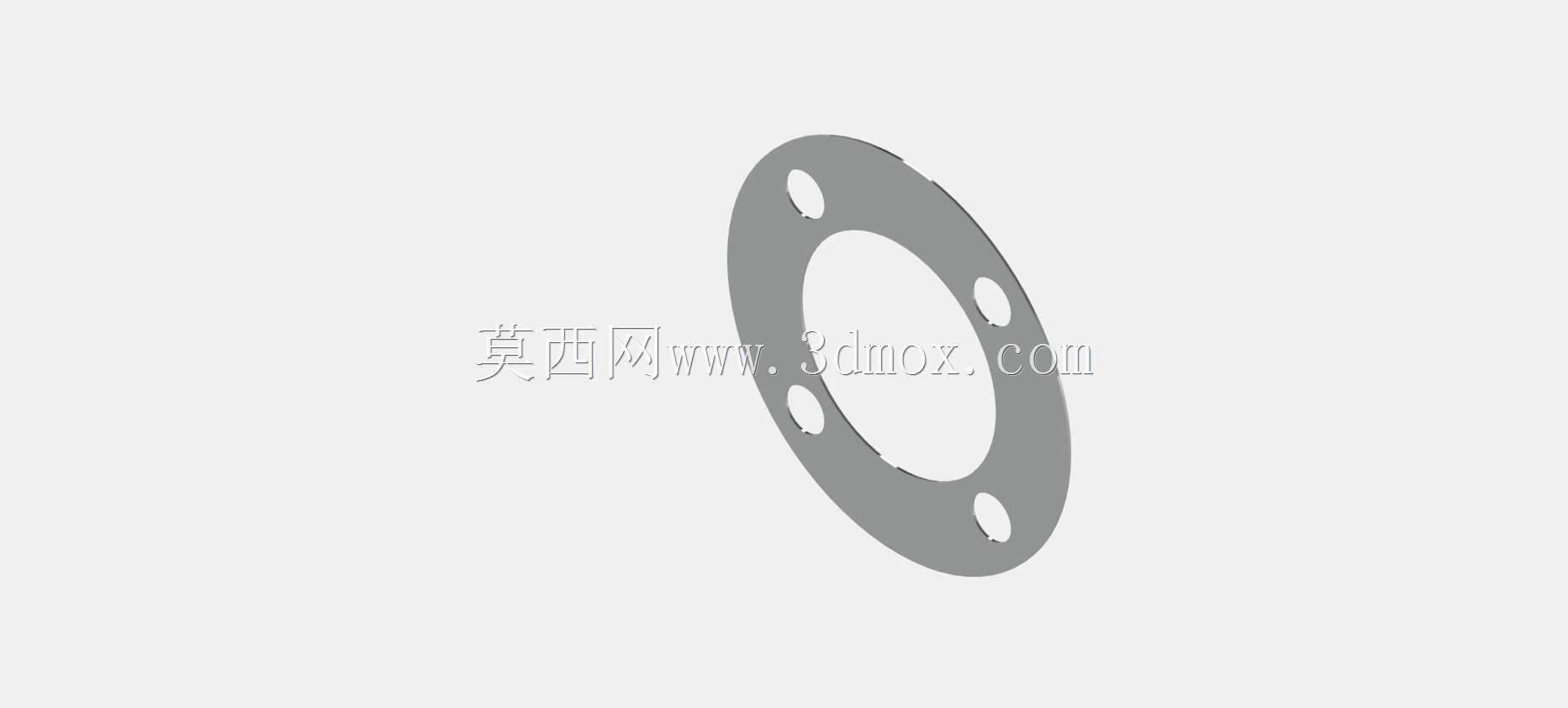

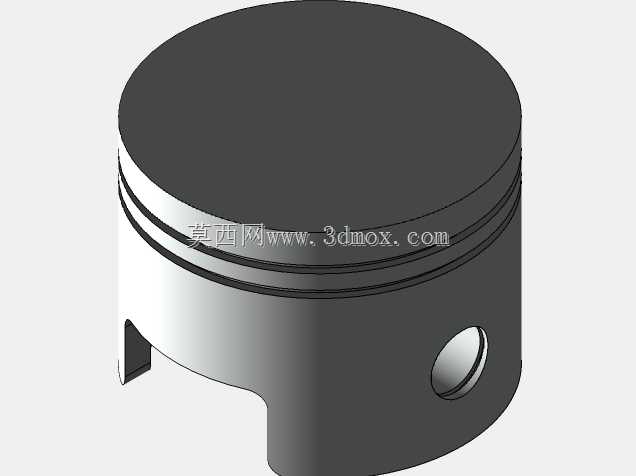

　　气缸区域是功能实现的关键。活塞外周需要预留密封环或O形圈的安装空间，密封件压缩量既不能过大导致摩擦扭矩升高，也不能过小造成压缩腔泄漏。缸体内壁应保持较高直线度和表面质量，端盖与缸体结合面则要考虑平面密封。进排气控制通常依靠阀片随压差开闭，阀片升程、限位结构和回流通道会直接影响充气效率；若用于高速工况，阀片厚度、固定方式和疲劳寿命需要重点校核。散热片布置在压缩腔附近，说明该结构对温升较为敏感，压缩过程产生的热量若不能及时散出，会降低容积效率并加速密封件老化。

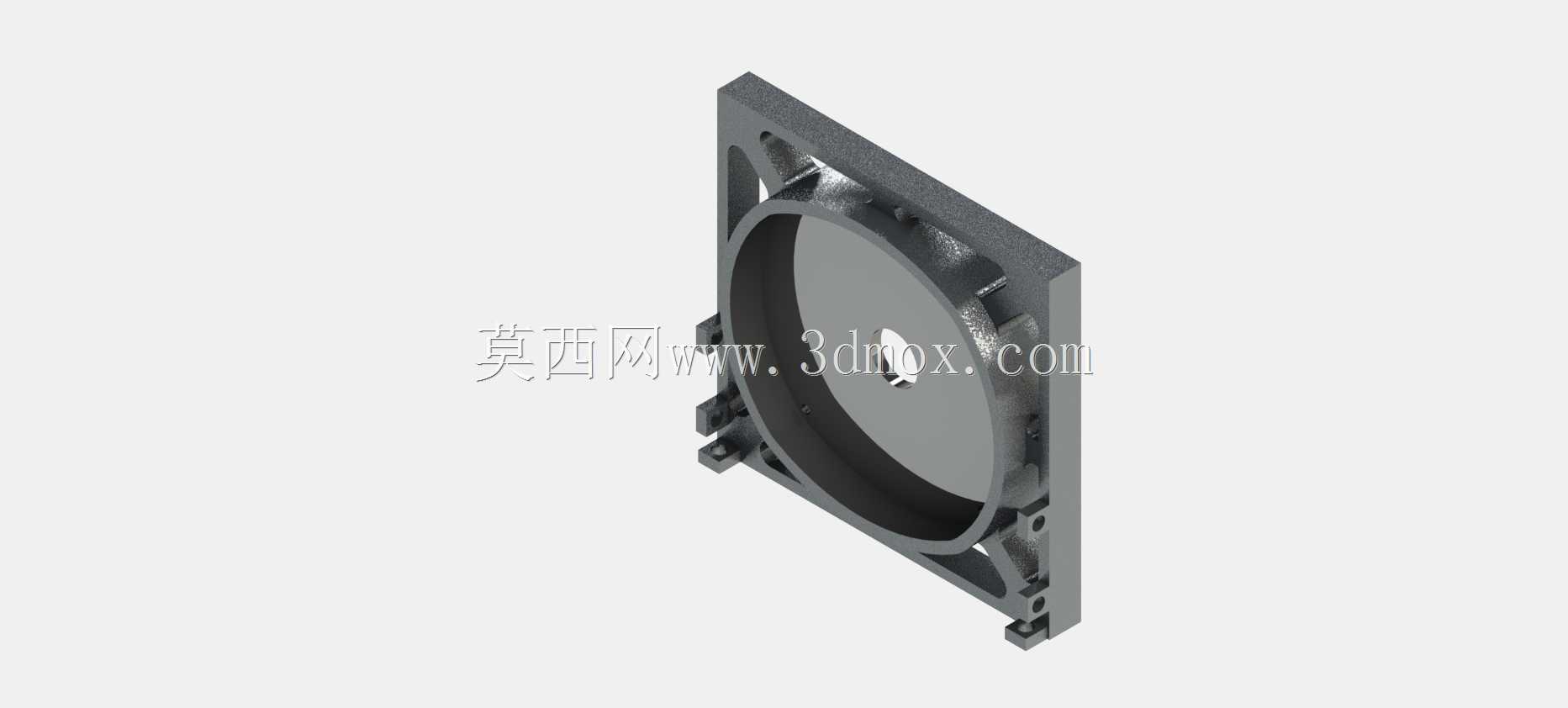

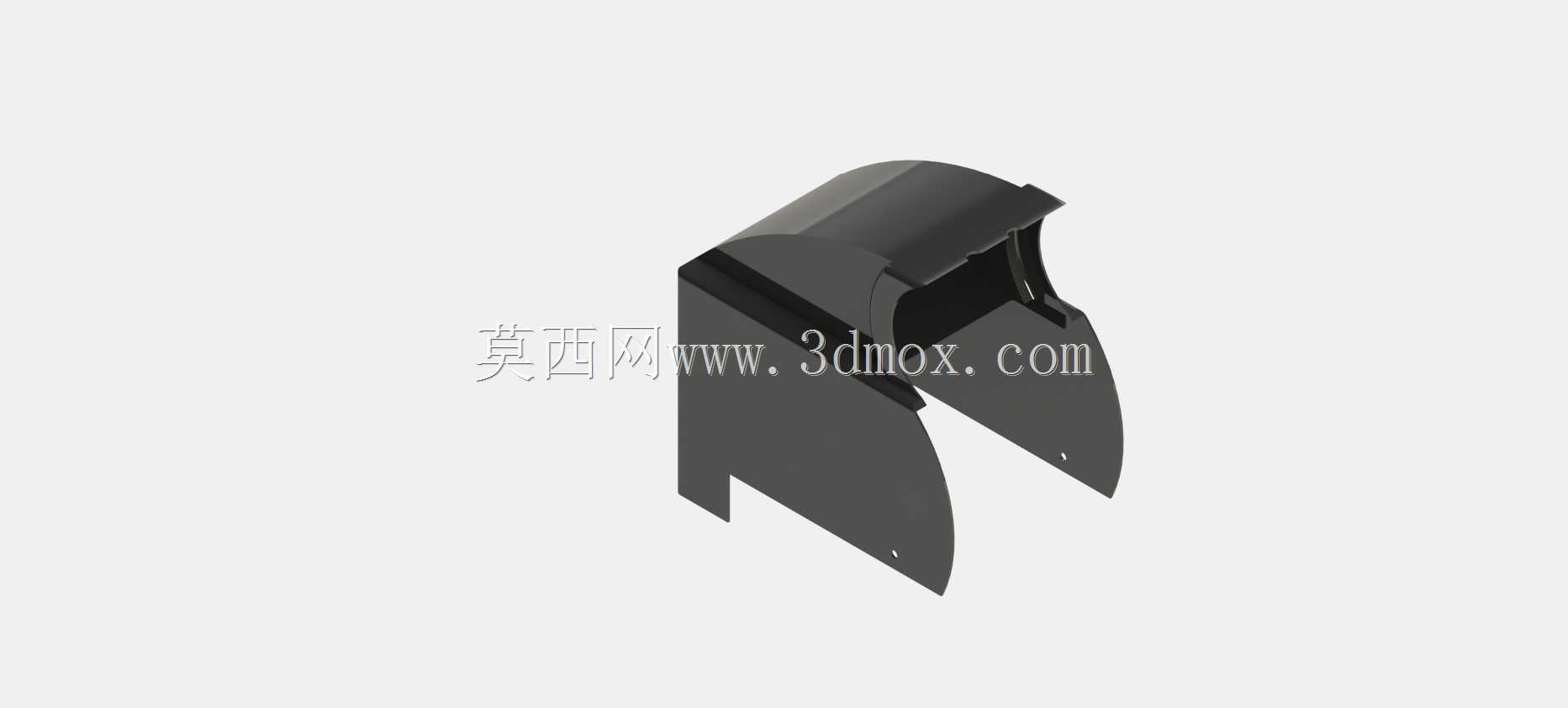

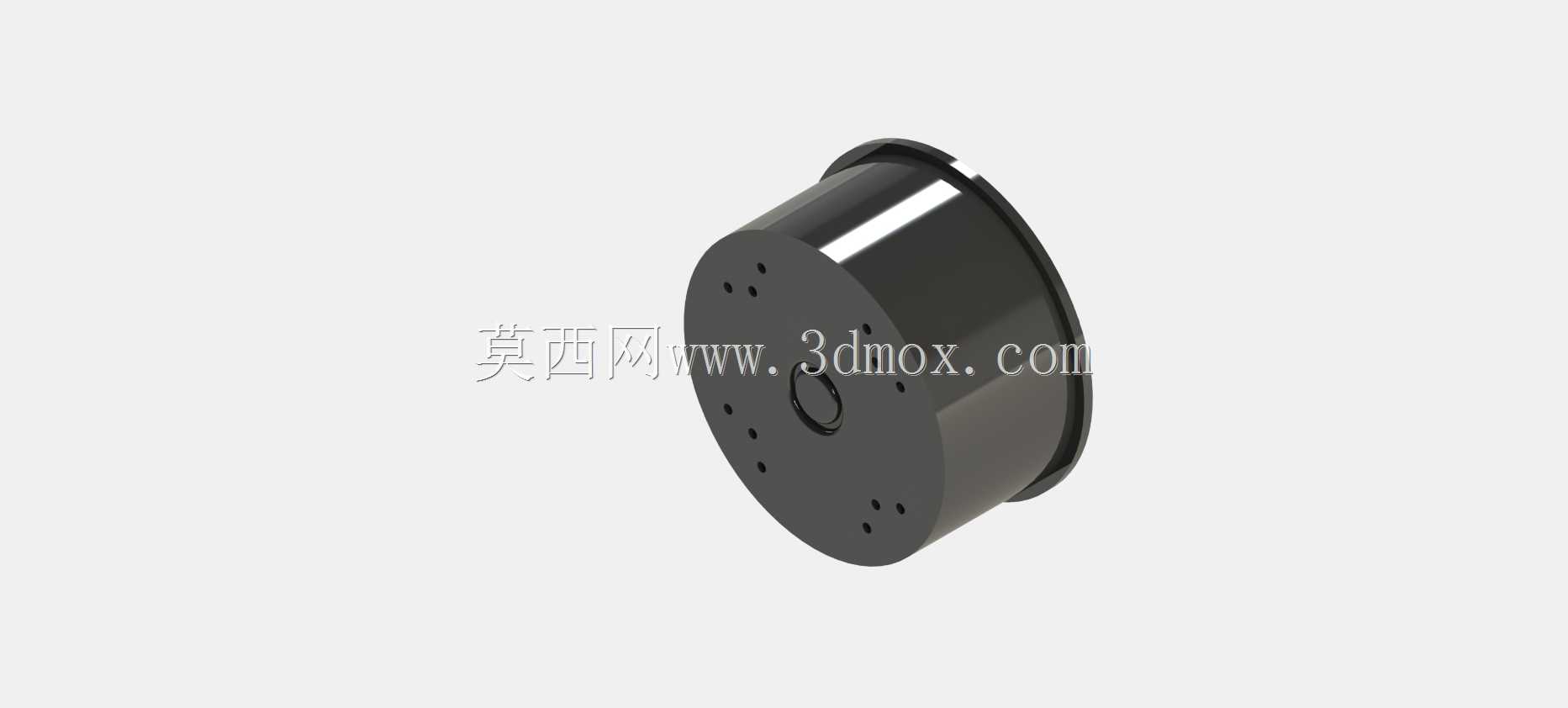

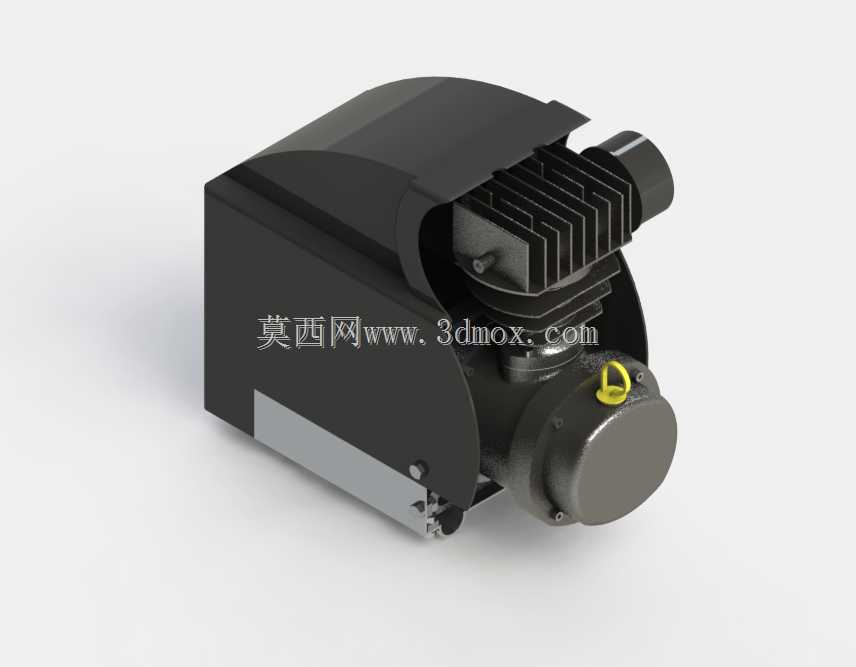

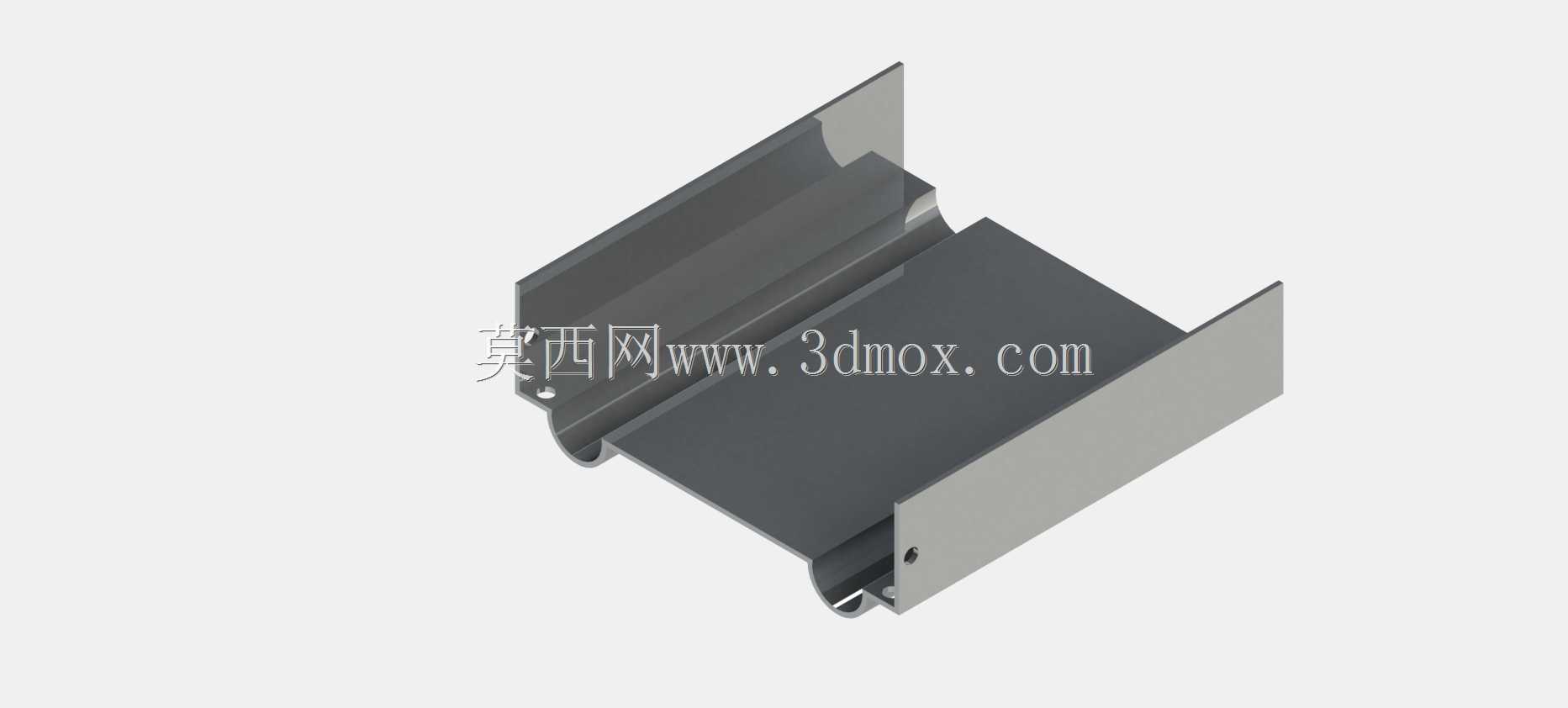

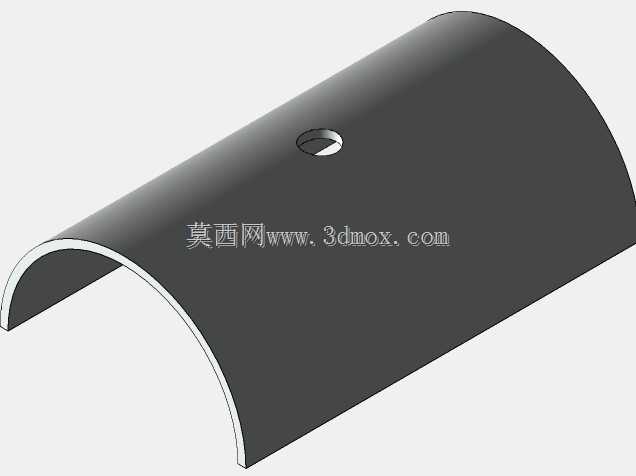

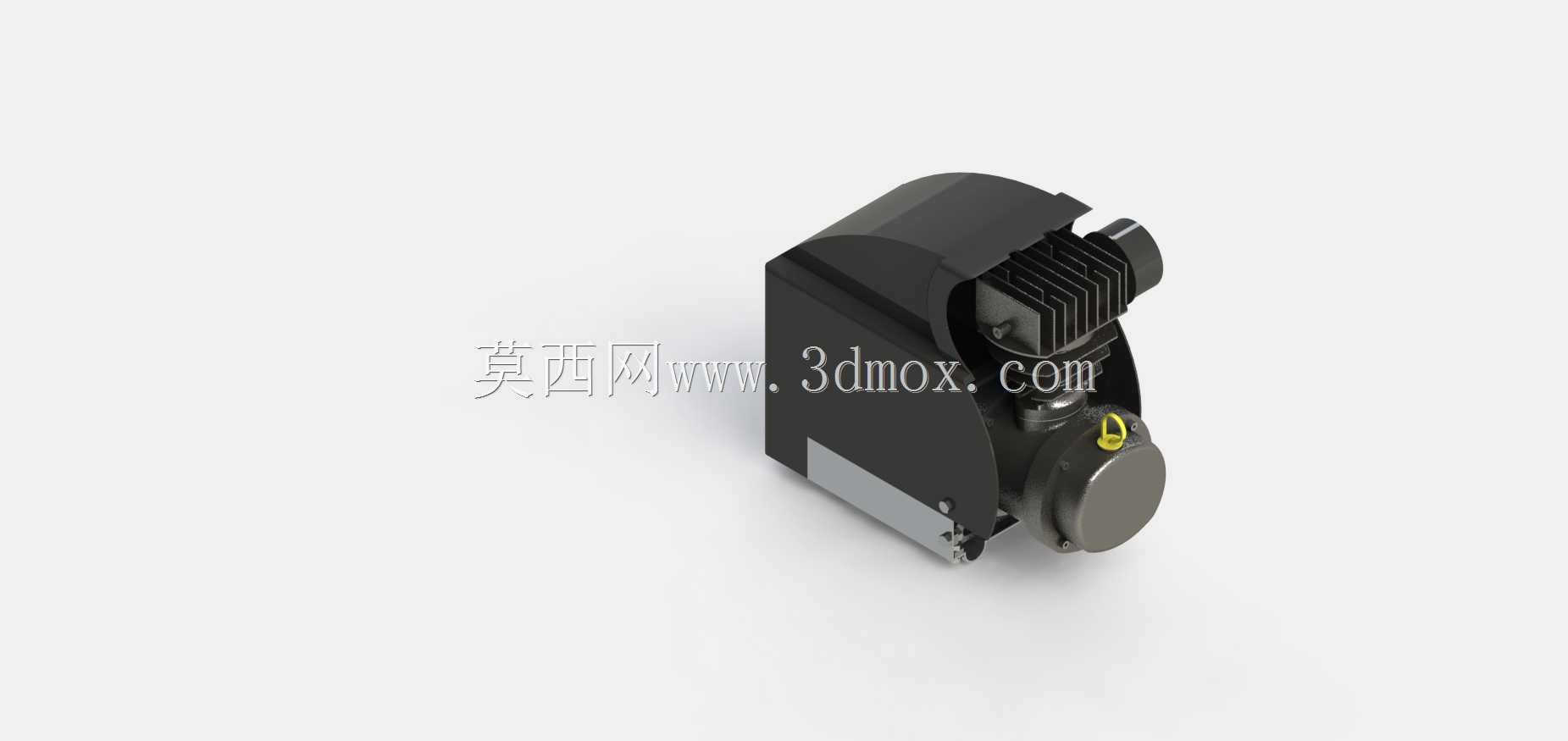

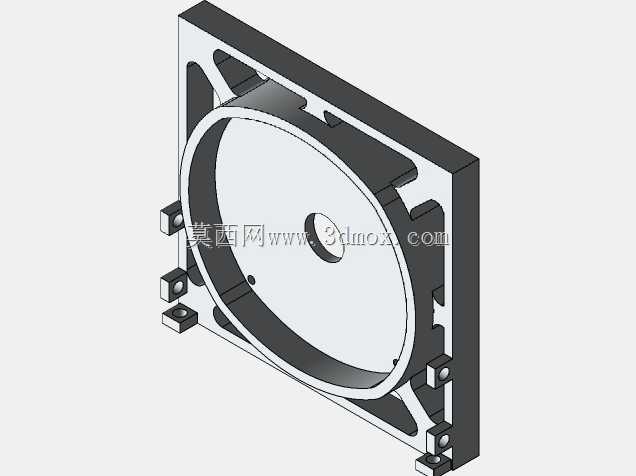

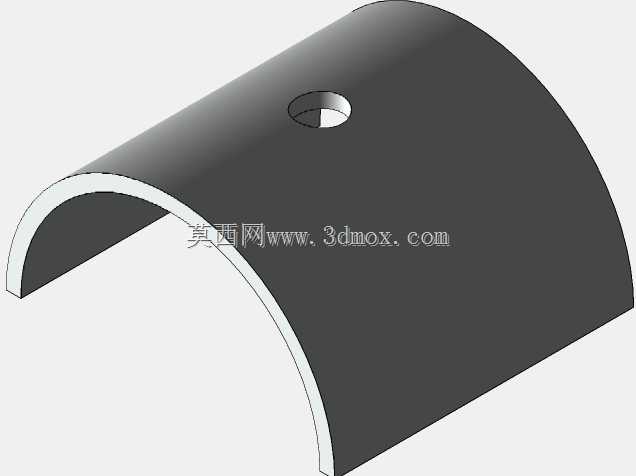

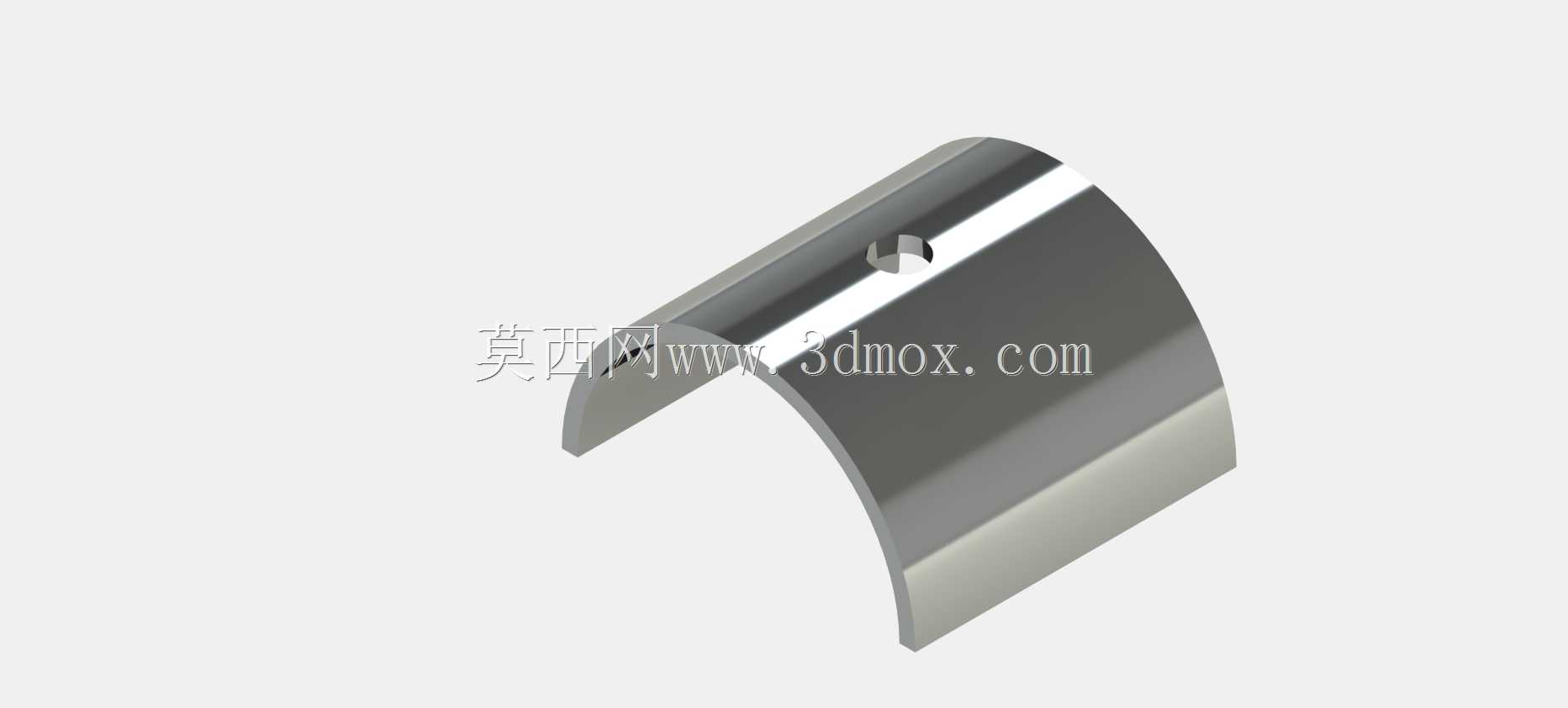

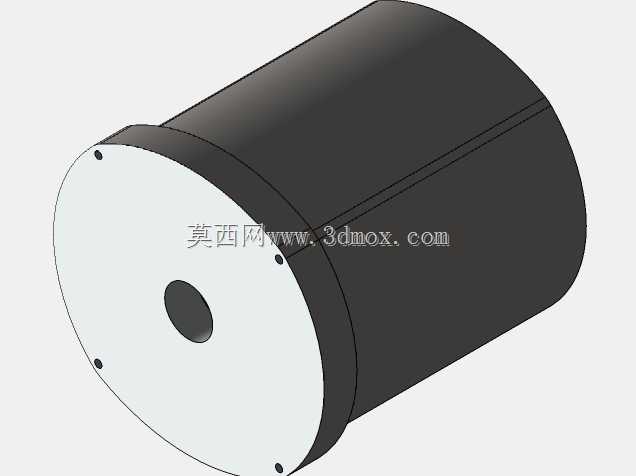

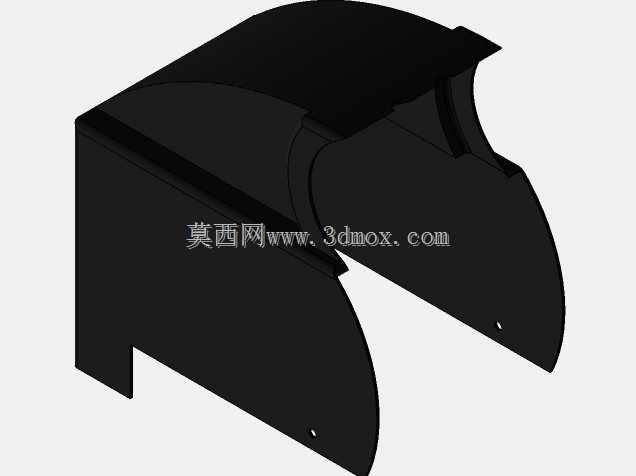

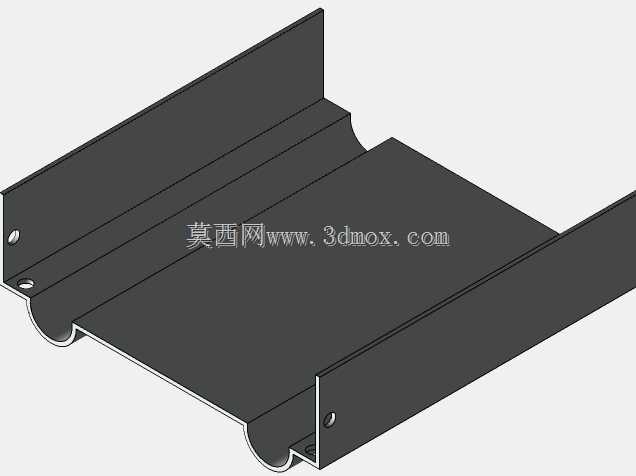

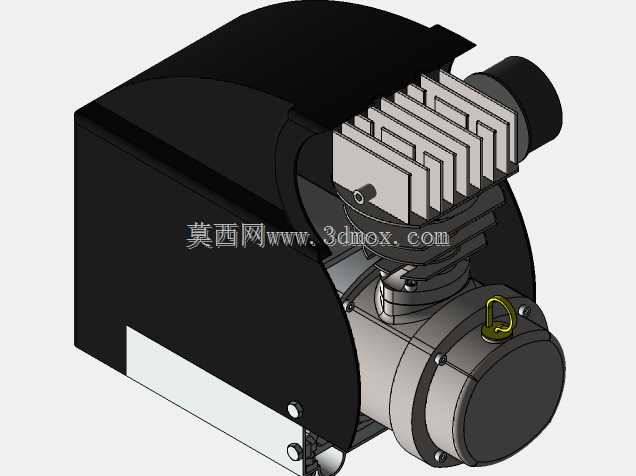

　　外形与安装方面，整机采用近似立式紧凑布局，电机壳体、压缩缸和外罩共同围成封闭外形。外部护罩不仅承担安全防护，也能引导气流并降低运动部件外露风险；护罩与内部旋转件之间要保留足够间隙，尤其在装配公差累积、电机振动和热膨胀条件下，不能出现擦碰。底部或侧部安装面需要提供稳定支撑，安装孔位置应避开内部风道、接线空间和拆卸维护路径。对于设备集成人员来说，这类小型压缩电机通常还要预留进气过滤位置、排气接口、压力开关或安全阀连接位，三维布局时应把管路接头的扳手空间和后续更换滤芯的操作空间一并考虑。

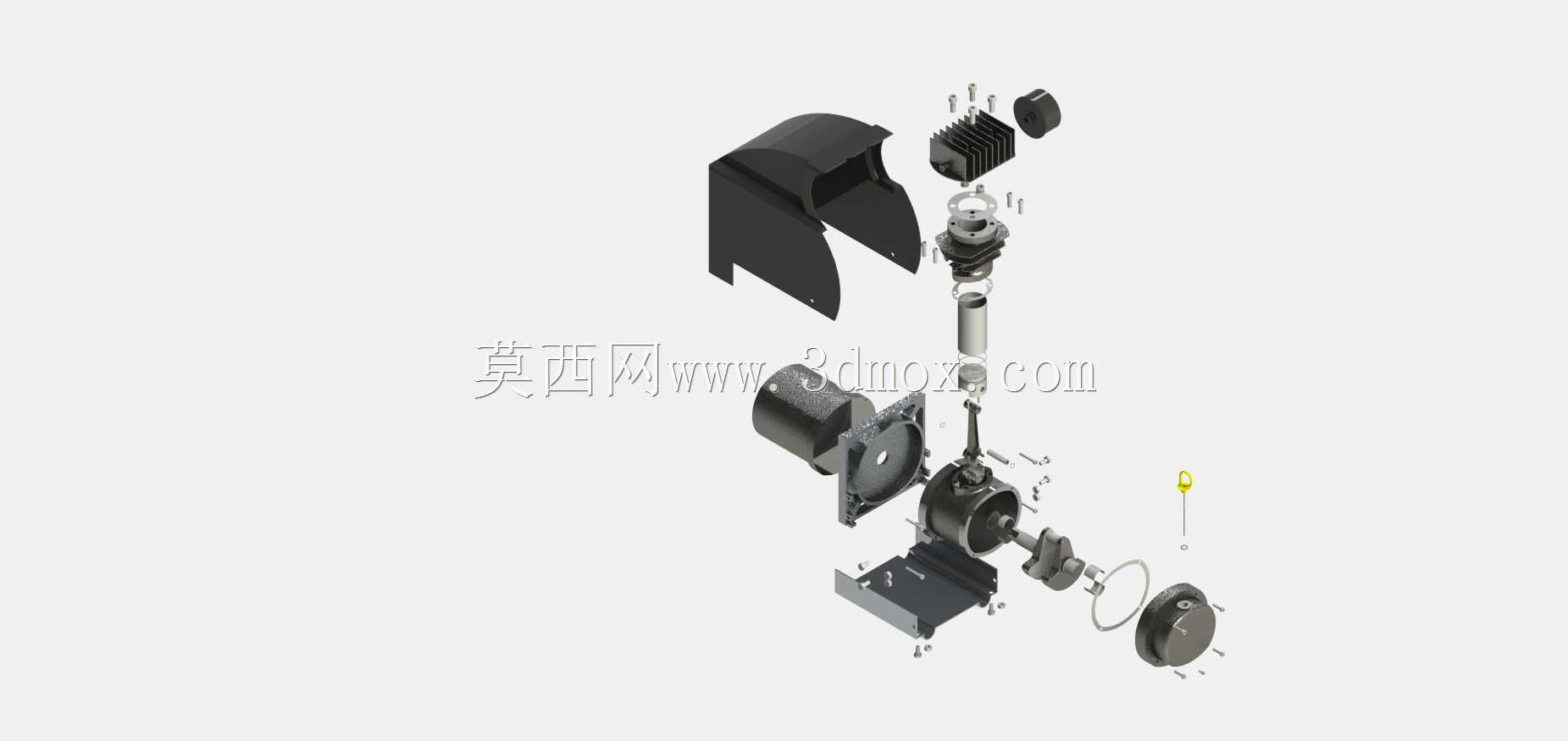

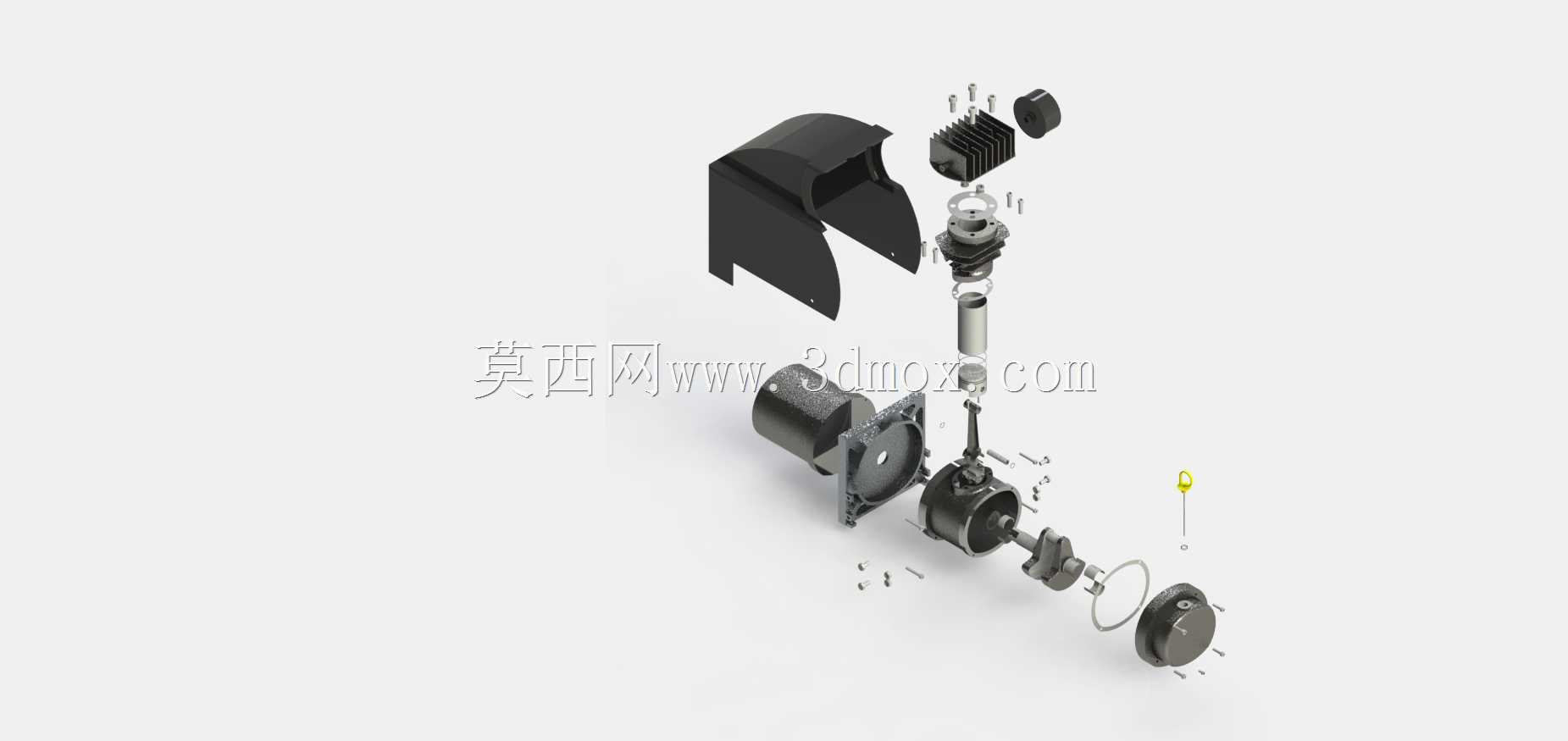

　　设计思路上，该结构强调零件少、轴向紧凑和维护直观。爆炸状态显示壳体拆分后即可接近电机与压缩组件，气缸端盖、散热片和紧固件的层级较清楚，适合在方案阶段进行拆装顺序验证。建模时应重点保证曲柄偏心距与行程一致，连杆两端孔位中心距符合运动关系，活塞中心线与曲轴中心线的正交位置准确；若这些基准偏差较大，后续运动仿真会出现活塞撞缸、连杆角度异常或密封件压缩不均。对于选型人员，可借助该模型评估整机包络、接口方向、振动支撑和散热通道；对于结构工程师，则可在此基础上继续细化阀组材料、密封沟槽、轴承选型、壳体壁厚以及噪声抑制措施，使原理样机进一步走向可制造的小型压缩设备。
