40A固态继电器工业控制元件

项目分类:继电器 发布时间:2022-05-30 ID:640887
  • 40A固态继电器工业控制元件
  • 40A固态继电器工业控制元件
  • 40A固态继电器工业控制元件
  • 40A固态继电器工业控制元件
  • 40A固态继电器工业控制元件
  • 40A固态继电器工业控制元件
  • 40A固态继电器工业控制元件

  固态继电器作为现代工业自动化控制系统中应用极为广泛的无触点电力开关器件,这款额定通断能力达到40A的固态继电器,在整机结构布局与电气性能设计上,充分兼顾了大电流负载工况下的散热需求、安装适配性以及长期运行的可靠性,是温控设备、包装产线、数控机床、注塑辅机等场景里替代传统电磁继电器的核心执行元件。

  从实际工程选型的角度来看,40A这个电流等级恰好覆盖了绝大多数中小功率工业负载的控制需求:常规220V交流供电场景下,它可以直接驱动3kW到8kW区间的电阻性负载,比如工业烘箱的加热管组、热流道温控回路、包装机的热封加热模块、小型波峰焊的预热单元;在驱动电机、电磁阀这类感性负载时,设计人员通常会按照额定电流降额30%到40%的原则选型,避免启动浪涌电流对内部功率半导体器件造成冲击,这一选型逻辑在三维结构建模阶段就需要同步纳入考量,因为散热结构的冗余量直接决定了器件实际可承载的持续工作电流。

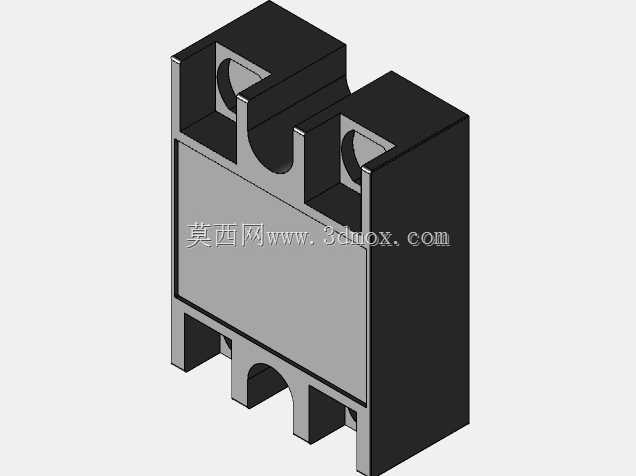

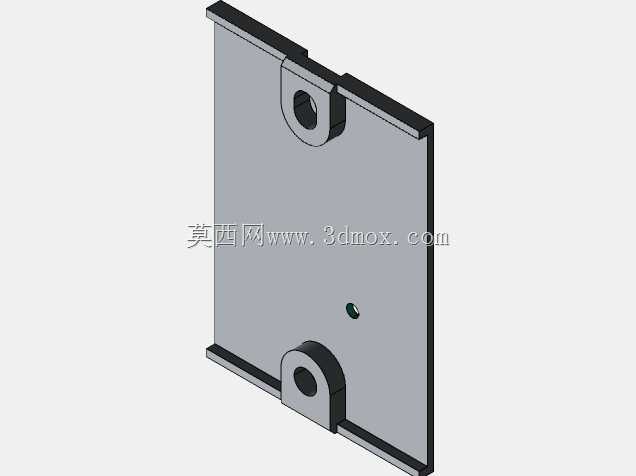

  这款固态继电器的整体外形采用工业器件通用的长方体模组化布局,主体壳体分为上下两个功能区域:下部是功率回路的散热基底与主接线端子区域,上部是输入控制信号的接线端与状态指示区域。建模过程中首先要明确安装边界尺寸:这类40A等级的固态继电器通常采用面板式或导轨式两种安装形式,面板安装版本的底部预留有标准螺丝固定孔位,孔距匹配工业电控柜内常用的安装板开孔规范,器件整体宽度控制在45mm左右,高度连同底部散热基座约80mm,长度方向沿电流走线方向延伸,保证主功率接线端子之间留有足够的电气爬电距离。如果是搭配散热器使用的工况,三维布局时必须在器件底部预留出散热器的安装空间,散热器的翅片方向要顺着电控柜内部的散热风道走向,避免热风在器件周围积聚。

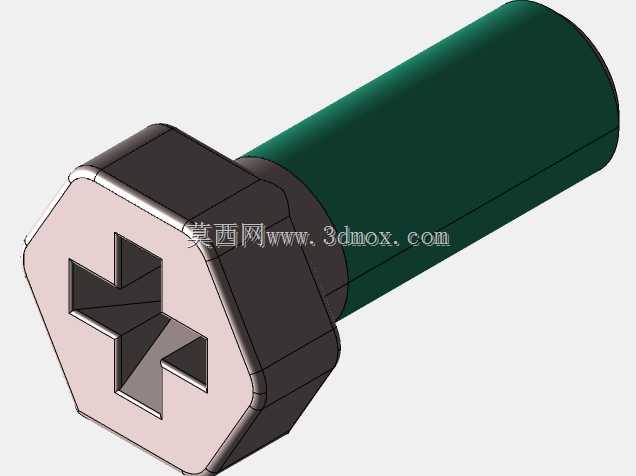

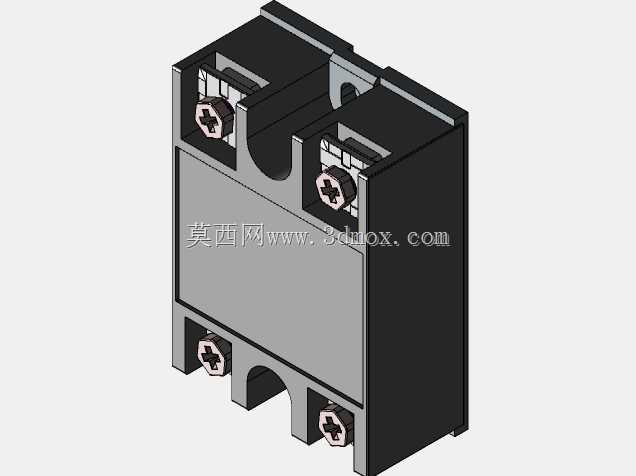

  端子布局的设计完全贴合现场接线的操作习惯:强电负载侧的两个大电流接线端子布置在壳体的一端,端子螺丝采用M5规格,可适配6平方毫米到10平方毫米的多股铜芯线缆,端子周围的壳体围挡做了加高处理,防止接线后裸露的铜丝发生相间短路;弱电控制侧的输入端子布置在壳体另一端,控制电压通常覆盖3到32V直流宽电压范围,适配PLC数字量输出、单片机IO口、温控器触点信号等多种控制源,强弱电端子分置两端的布局,从物理空间上隔离了高压功率回路与低压控制回路,大幅降低了电控柜内的电磁干扰风险,建模时两类端子的间距要严格按照电气安全规范设置,不能为了压缩整体尺寸随意缩小强弱电区域的间隔。

  器件正面的壳体表面预留了状态指示窗口,内部集成的LED指示灯会在控制信号接通时点亮,现场调试人员不需要额外测量回路通断,隔着电控柜的观察窗就能直接判断继电器的工作状态,这个细节在多回路密集排布的温控柜里实用性极强——一整排固态继电器并排安装时,哪一路处于接通状态一目了然,排查故障的效率会提升很多。壳体两侧设计有卡扣式的拼接结构,多只继电器并排安装在柜内安装板上时,可以通过侧边卡扣互相限位,避免设备运行过程中因震动出现端子松动、器件移位的问题。

  从内部功能实现的逻辑来看,固态继电器没有传统电磁继电器的机械触点、衔铁、线圈等运动部件,输入控制信号通过光电耦合单元实现与输出功率回路的完全电气隔离,控制端的微小信号触发光耦后,驱动输出侧的双向可控硅或者功率MOS管完成主回路的通断,整个切换过程没有机械动作、没有触点拉弧、没有接触 bounce 抖动,开关寿命可以达到传统电磁继电器的百倍以上,特别适合高频通断的温控场景:比如烘箱温度到达设定值后,继电器每分钟可能完成数次通断切换,机械触点在这种工况下几个月就会出现触点烧蚀粘连,而固态继电器可以连续运行数年不需要维护。

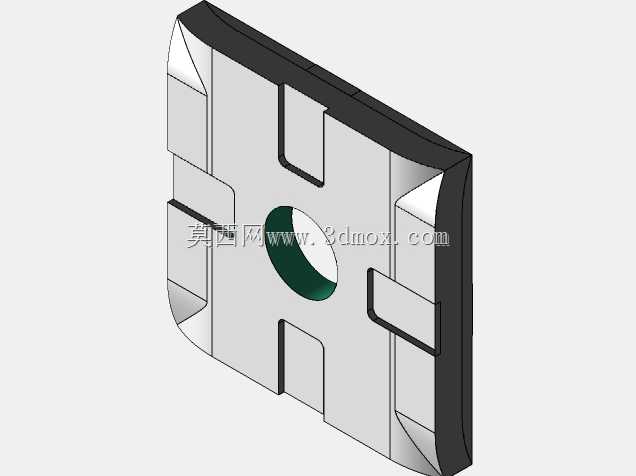

  在三维建模的细节处理上,壳体的散热筋结构是需要重点还原的部分:40A电流持续通过功率器件时,自身的通态压降会产生十几瓦到二十几瓦的损耗热量,壳体侧面与底部的散热筋通过增加与空气的接触面积,把功率芯片产生的热量快速传导到周围空气中,建模时散热筋的厚度、间距都要和实际器件一致,不能简化成光滑平面——否则后续做电控柜热仿真分析时,散热面积的计算结果会出现明显偏差,直接影响整个柜内散热方案的设计准确性。接线端子的压线板、螺丝沉孔、壳体表面的品牌标识凹槽、底部安装孔的倒角这些细节也需要完整还原,当设计人员把这个继电器模型导入整机装配体时,可以直接检查接线线缆的弯曲半径是否合理、端子处的操作空间是否足够螺丝刀拧紧作业、相邻器件之间是否留有足够的走线间隙,避免在实际装配阶段才发现器件干涉、接线操作空间不足的问题。

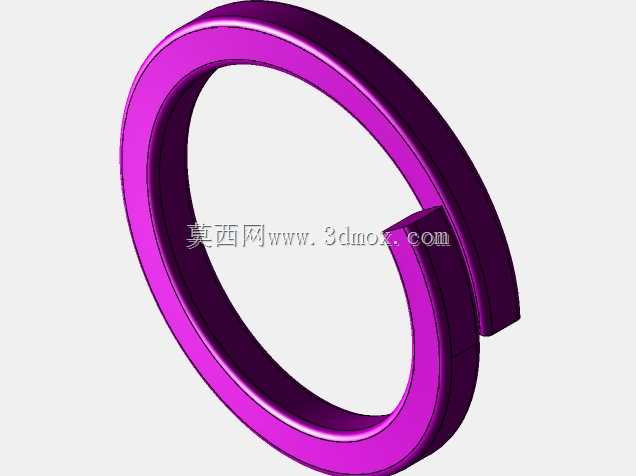

  在不同行业的实际适配场景中,这款器件的安装方式也会随整机结构灵活调整:在小型台式包装设备上,它通常直接固定在设备背部的金属安装板上,利用金属板充当辅助散热面;在多回路的温控机柜里,它会统一卡在标准DIN导轨上,每只器件底部搭配独立的铝制散热器,柜顶安装的轴流风机形成纵向风道,把所有继电器产生的热量依次带出柜外;在移动工业设备或者震动较强的工况下,建模时还要在器件安装孔位置预留减震垫圈的装配空间,降低长期震动对端子连接可靠性的影响。整个模型的尺寸边界完全匹配工业电控设计的通用规范,能够直接纳入各类自动化设备的电气装配体中完成布局校验。
