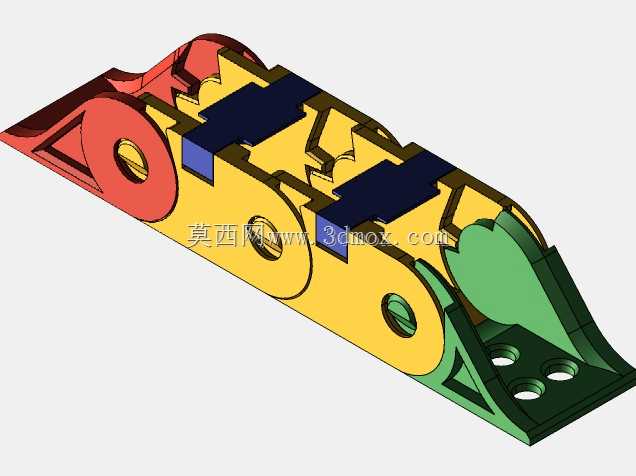

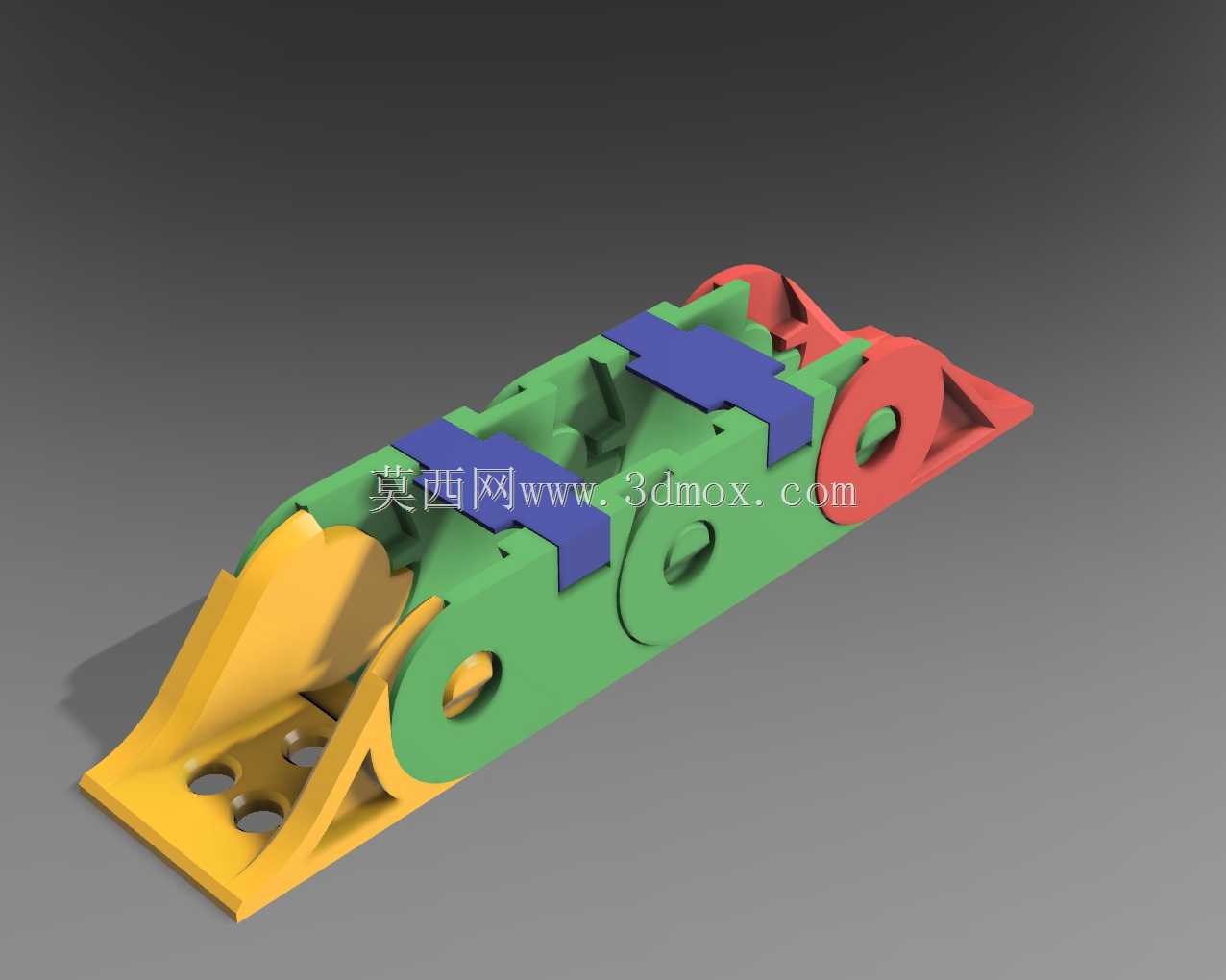

18x18规格可开合工程牵引拖链结构

　　该牵引拖链的结构设计围绕狭小安装空间内的线缆动态防护展开，18x18的内腔尺寸适配小行程自动化设备、轻型移动机构的布线需求，常见于桌面型数控设备、小型检测工位、3D打印运动模组、轻型机械手走线场景，用来对随运动部件反复弯折的电缆、气管、细径油管进行约束与防护，避免线缆在往复移动过程中出现拉扯、缠绕、摩擦剐蹭、过度弯折的问题。

　　从实际使用逻辑来看，这类可打开式拖链最核心的优势是后期运维便利性：传统封闭式拖链在穿线时需要从端部逐根穿入，后续更换线缆时往往需要拆解拖链两端的安装固定结构，甚至要拆动周边设备部件，而这款拖链的链节上盖采用可掀开的开合结构，每一节的防护盖板都可以单独翻开，布线时可以直接将整理好的线缆按顺序放入链节内腔，扣合盖板即可完成固定；后期运维排查线缆破损、更换老化气管时，只需要掀开对应位置的链节盖板就能操作，不需要整体拆卸拖链，大幅减少了设备停机维护的工时。

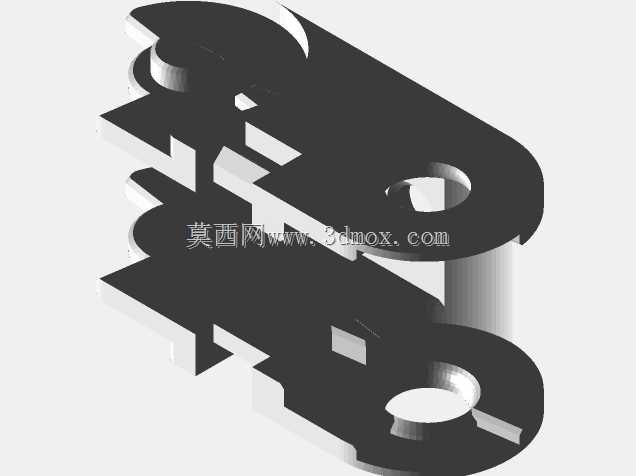

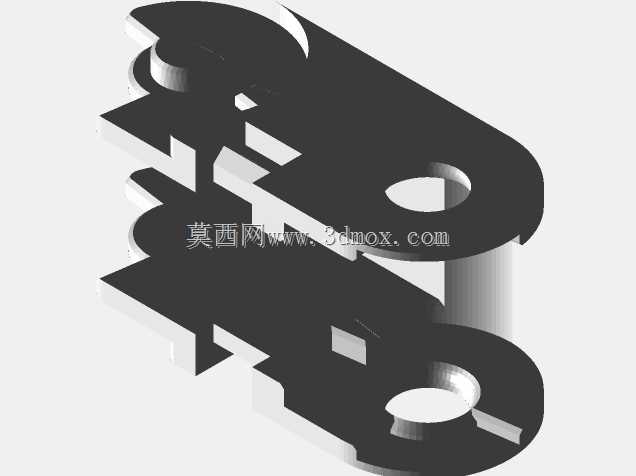

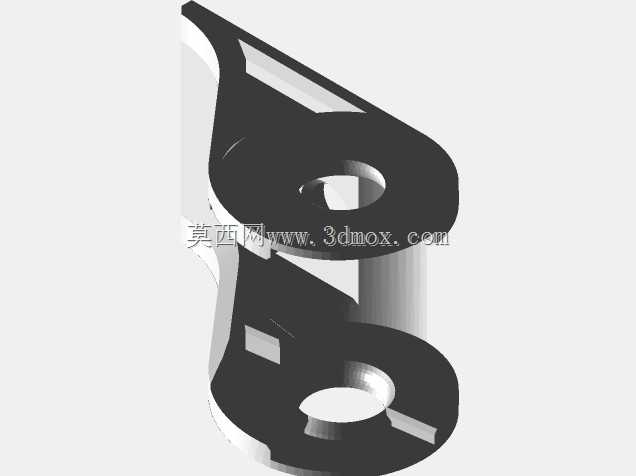

　　结构细节上，链节之间采用铰接式连接，相邻链节的转轴配合预留了合理的转动间隙，既保证拖链在弯曲段可以顺滑弯折，又限制了单节的最大转动角度，让拖链的弯曲半径固定在设计值范围内——这个参数对线缆寿命影响极大，若弯曲半径过小，电缆内部的铜芯会反复受交变弯折应力出现断芯，气管也会因弯折过度出现气路截流，该拖链的铰接限位结构刚好把弯折半径控制在适配18mm内腔线缆的安全区间，避免出现死折。

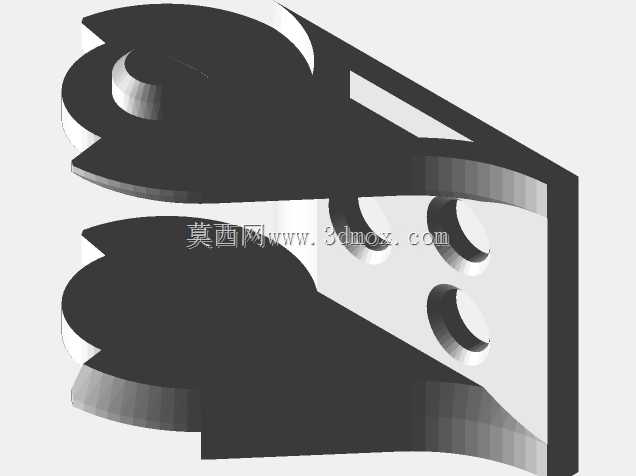

　　外形与安装边界方面，拖链的整体截面宽度、高度都围绕18x18的内腔尺寸做了紧凑化设计，外壁厚度在保证结构强度的前提下尽可能压缩，适合安装在设备侧方、滑台底部这类预留空间有限的位置；拖链两端的安装接头预留了固定孔位，可以直接通过螺丝锁附在设备的固定端和运动端上，安装时需要确认拖链的行程长度：悬空布置的场景下拖链的无支撑长度不能超出链节的承重上限，长行程场景可以搭配配套的拖链槽做承托，避免拖链在高速往复运动时出现下塌、跑偏。

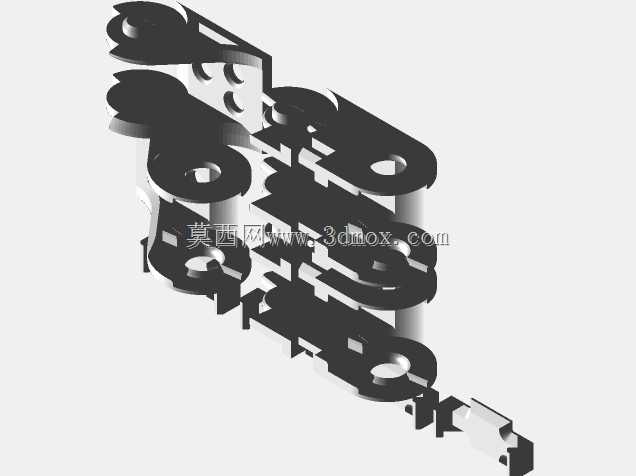

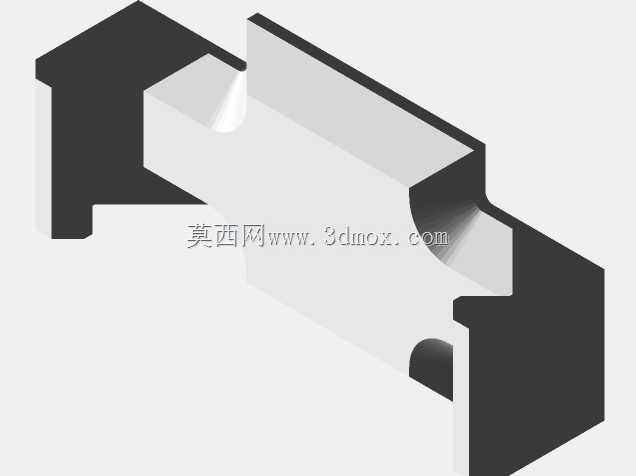

　　建模过程中需要重点还原几个配合关系：一是相邻链节铰接轴与轴孔的间隙配合，要体现出转动自由度同时避免链节出现横向窜动；二是开合盖板与链节主体的卡扣结构，盖板扣合后需要有足够的卡紧力，在拖链高速运动、反复弯折的过程中不会自行松脱掀开，同时掀开时不需要借助特殊工具，用手即可操作；三是链节内腔的分隔空间，该规格拖链的内腔可以根据布线需求加装分隔片，将动力电缆、信号电缆、气管分隔开，避免不同线缆之间互相摩擦产生干扰，尤其是带屏蔽层的信号线缆和动力线分开布置，能减少动力线通电时的电磁干扰对信号传输的影响。

　　实际选型时，18x18这个规格属于轻型拖链范畴，适配的线缆总直径之和不能超过内腔的有效容纳空间，通常要预留至少10%的内腔余量，避免线缆塞满内腔后相互挤压，在拖链弯折时线缆没有活动空间产生额外应力；如果布置的是气管，还要考虑气管通气后的外径膨胀量，预留足够的膨胀间隙。拖链的材质一般选用增强尼龙，具备较好的耐磨性和抗疲劳性，长期往复弯折不容易出现链节断裂，在常规车间环境下耐油污、耐轻度切削液飞溅，不需要频繁润滑维护，铰接位置的自润滑特性可以保证长期运行无卡滞。

　　在运动轨迹适配方面，该拖链除了最常见的水平往复布置，也可以适配垂直上下走线、侧向竖立走线的场景，不同安装方式下的承重上限会有区别：垂直布置时拖链自身重量沿运动方向分布，对链节铰接处的负载更小，适合Z轴升降机构的走线；侧向布置时需要适当加宽拖链的导向槽，避免拖链运行时侧向偏移脱槽。设计时链节的外形做了圆滑过渡，没有尖锐棱角，布线和运维过程中不会划伤线缆外皮，也不会对装配人员造成割伤风险。
