低功耗红外二氧化碳气体传感模组

　　在楼宇新风控制、室内空气质量监测、农业大棚气肥调控以及暖通空调回风检测这类场景里，二氧化碳浓度是决定换气策略与设备启停的核心变量。这款非色散红外原理的二氧化碳传感模组，正是面向长期在线监测需求开发的小型化检测部件，整机采用矮圆柱式封装，将红外光源、双通道探测腔体、信号处理电路与透气防护结构整合在同一壳体内，不需要使用者额外搭建光学气室，设备集成商只需要预留安装空间、完成供电与通讯接线，即可把浓度采集功能嵌入终端产品。

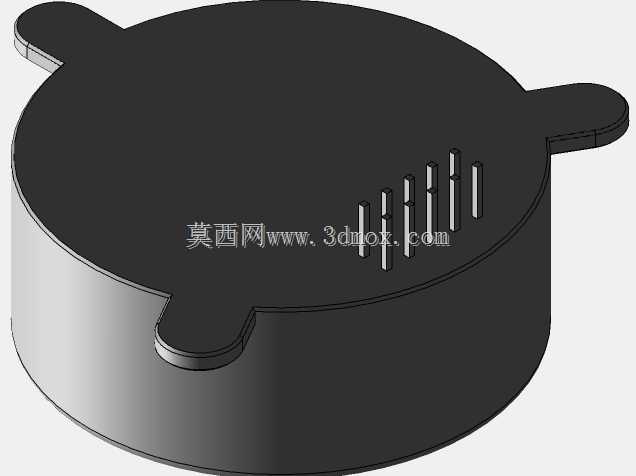

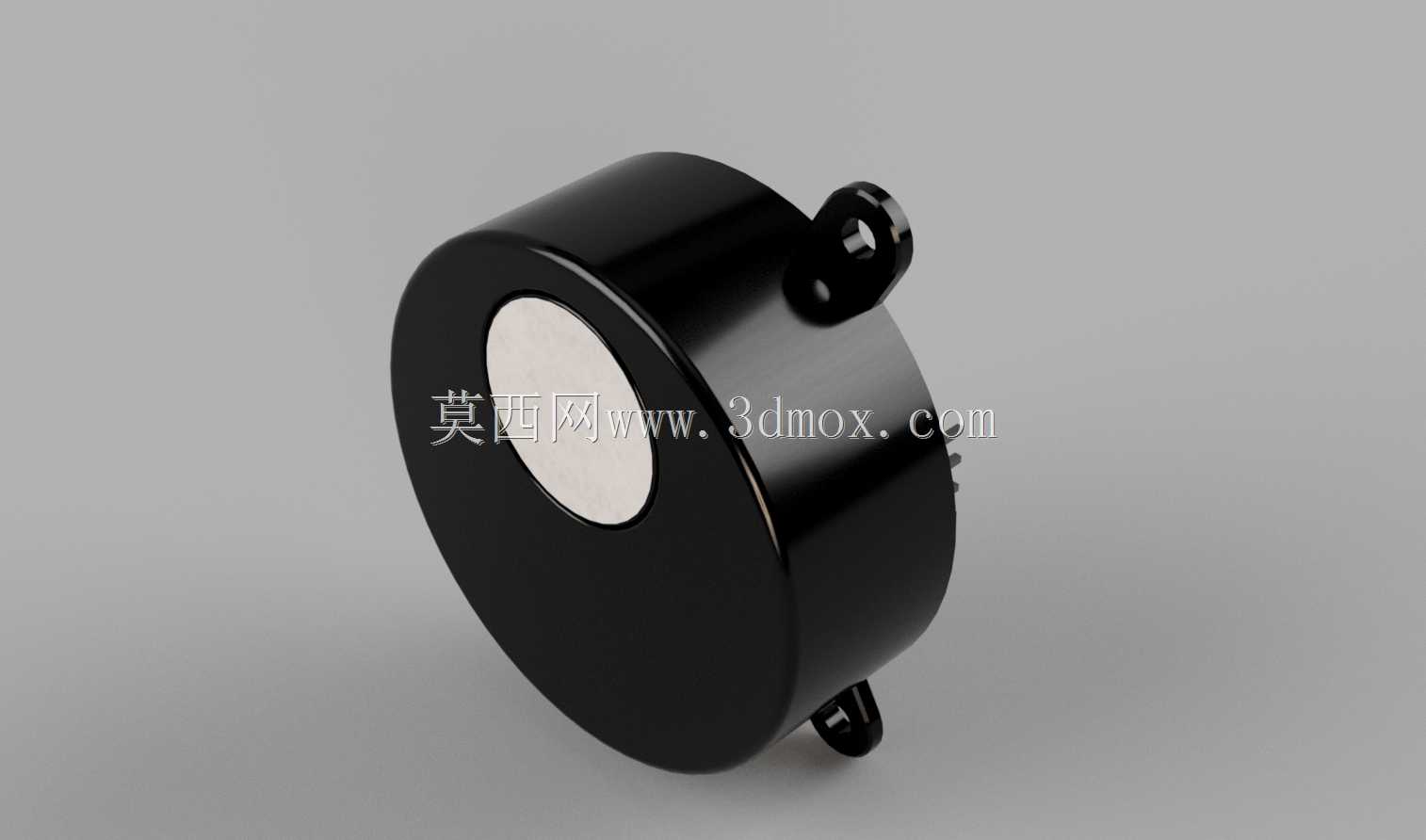

　　从结构布局来看，模组主体为黑色圆柱壳体，端面设置圆形透气与光学窗口区域，侧面延伸出带孔安装耳，底部引出接线引脚。圆柱腔体内部沿轴向布置红外光程通道，环境气体通过端面的透气区域进入测量光路，红外光源发出的特征波段光线经过气体吸收后到达探测器，电路依据吸收强度换算二氧化碳体积浓度。双通道探测设计可对光源老化、温漂带来的信号偏移进行补偿，使模组在长期运行中保持较稳定的输出，减少现场频繁标定的维护工作量。

　　实际选型时，安装边界往往比电气参数更容易被忽略。该类圆形模组适合嵌入面板、风道壁面或设备壳体内部，侧面安装耳可通过小螺钉完成固定，耳片孔位与圆柱外径之间的距离决定了螺钉操作空间；若布置在狭窄风道内，需要同时避让底部引脚的折弯半径，避免装配后引脚与钣金边缘干涉。端面透气窗口不应被胶层、泡棉或金属件完全遮挡，否则气体交换受阻，会造成浓度响应滞后。对于新风设备，建议将模组安装在回风混合段而非送风口直吹位置，既保证接触代表性空气，又避免冷凝水直接附着在窗口表面。

　　设计思路上，这种封装明显兼顾了量产装配与空间紧凑性。圆柱外壳有利于形成稳定光程，也便于在圆形开孔的面板上安装；侧边双耳固定比单纯依赖卡扣更可靠，能够承受运输振动和设备运行中的轻微冲击。底部引脚排布适合板载焊接，也可通过接插件转接线束接入主控板，结构工程师在做堆叠时，应把模组周围留出气体扩散空间，不要将其紧贴密封槽或发热功率器件。热源会影响局部空气温度并增加读数漂移，高湿环境中还需考虑凝露路径，让可能形成的水滴远离透气面。

　　功能特性方面，该类传感模组主要输出二氧化碳浓度信息，可配合温湿度补偿算法提升不同环境下的检测一致性。与电化学类器件相比，非色散红外方案不存在氧气依赖导致的寿命短板，适合多年连续运行；其低功耗特性也使电池供电的便携式空气质量仪、临时环境监测节点能够维持较长工作周期。在智慧楼宇中，浓度数据可联动新风阀档；在温室种植中，浓度信号可控制二氧化碳补充装置；在教室、地下车库和人员密集场所，它又能作为通风节能的判断依据，避免风机长期满负荷运行。

　　三维建模时，圆柱主体、端面窗口、侧耳安装孔和底部引脚是需要重点还原的装配要素。壳体外径决定面板开孔或腔体避让孔大小，轴向高度决定堆叠层间距；安装耳的厚度、孔径和角度直接影响螺钉选型与工装可达性；引脚伸出长度则关系到PCB间距、焊盘位置及线束插拔空间。若用于整机干涉检查，还应在模型周围补充气体流通禁区和连接器包络，而不是只保留单一实体外形。对于需要做风道仿真的团队，模组在管道中的投影面积和安装朝向也应纳入流场评估，保证空气能够自然流经检测窗口，同时不让粉尘和水雾直冲光学面。

　　从维护角度看，前端结构设计应考虑模组更换便利性。侧耳固定方式允许在不开拆整个设备的情况下完成器件更换，面板式安装还可让透气窗口朝向待测空气区域。若设备长期处于多尘环境，可在外部增加可更换的透气防尘膜，但防尘材料不能阻挡二氧化碳分子扩散，也不能形成密闭空间。接线侧则要预留插拔和检修余量，引脚附近避免设置高大电容、连接器等元件，以免维修时造成机械损伤。

　　整体而言，这款二氧化碳传感模组的价值不只在于检测功能本身，更在于以紧凑圆柱结构把光学气室、电路和安装接口标准化。结构设计人员围绕它完成壳体开孔、固定耳避让、引脚对接、气流通路和防护布局后，终端设备即可获得稳定的环境气体感知能力，为新风控制、环境监测和农业设施自动化提供可靠的浓度信号基础。
