HSD-BH17数控镗削加工头结构

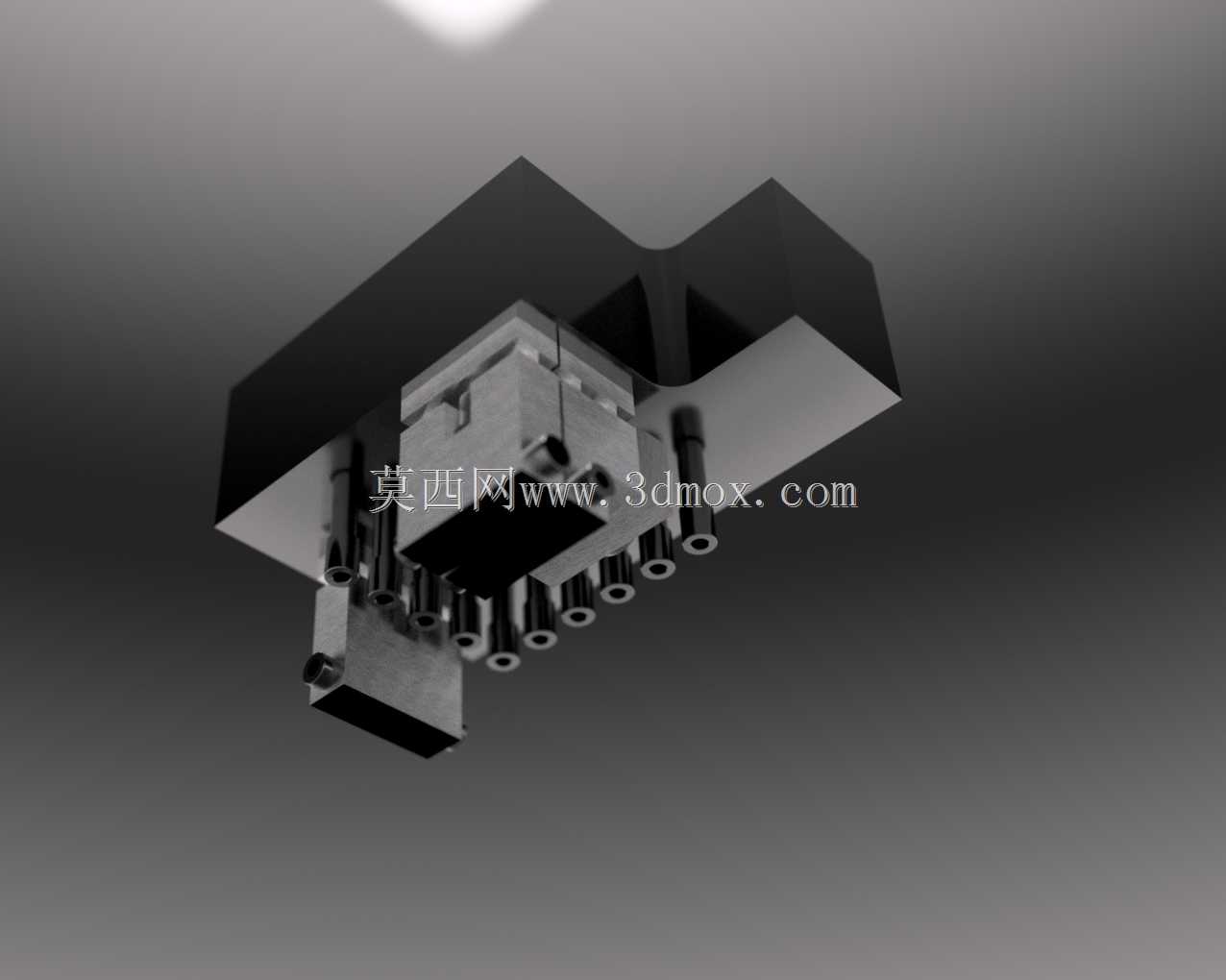

　　镗削头是数控镗铣床、加工中心以及专机自动线上承担精密孔加工的核心功能部件，这套HSD-BH17镗削头的三维结构，正是围绕实际镗孔工序的装夹、走刀与干涉校核需求搭建的。在箱体类零件、阀块、发动机缸体、液压泵壳体以及通讯设备基座的加工现场，往往存在大量同轴度、圆柱度要求较高的孔系，普通钻头只能完成底孔成型，后续的半精镗、精镗台阶必须依靠刚性镗头来保证尺寸链。建模时最先要厘清的，是镗头与机床主轴端面的对接边界：上端的夹持块对应主轴侧或刀塔侧的安装接口，其长宽厚度、定位销孔间距以及螺栓过孔位置都要与现场刀柄、过渡法兰一一核对，避免出现装配时螺孔错位、定位面贴合不实的问题。

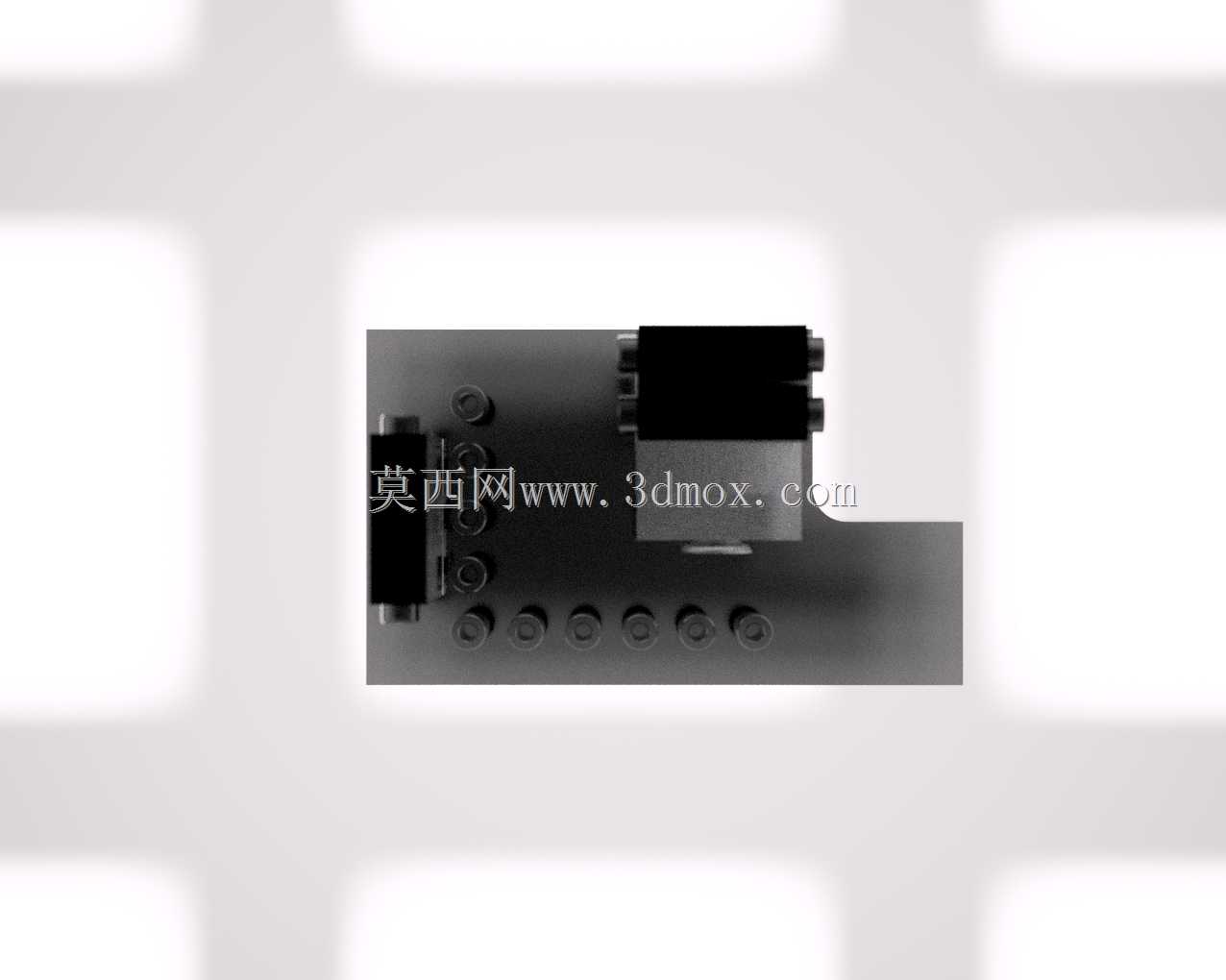

　　从结构组成看，这套镗头采用分体式夹座布局，下部两组对称布置的支承块承担镗杆的导向与压紧，中间伸出的多根镗杆对应不同孔径或同一孔系的多工步加工。镗杆的悬伸长度是设计中反复权衡的参数——悬伸过短会让刀体与工件已加工表面发生刮擦，悬伸过长则在精镗进给时引发颤振，直接反映在孔壁粗糙度上。因此模型里把镗杆直径、伸出量、夹座夹持高度都按真实比例还原，工程师在编程阶段就能直观判断长径比是否落在推荐区间内。

　　这套模型最初的工程用途，是在CNC代码编制完成后做碰撞检测。箱体零件的镗孔工序往往涉及主轴快速移动、工作台回转、刀具交换等多个动作叠加，仅凭二维图纸很难发现镗头与夹具、压板、工件凸台之间的潜在干涉。把镗削头连同镗杆完整导入CAM环境后，可以沿刀具路径逐段仿真：快速趋近时上端夹持块是否会撞到夹具上方的压紧螺钉，镗杆进入深孔时杆身是否与预铸孔壁偏心刮蹭，退刀瞬间刀尖圆弧是否会划伤已加工台阶面。这些在机试切时才暴露的问题，提前在三维环境里就能通过测量最小间隙来规避，大幅减少首件打刀的风险。

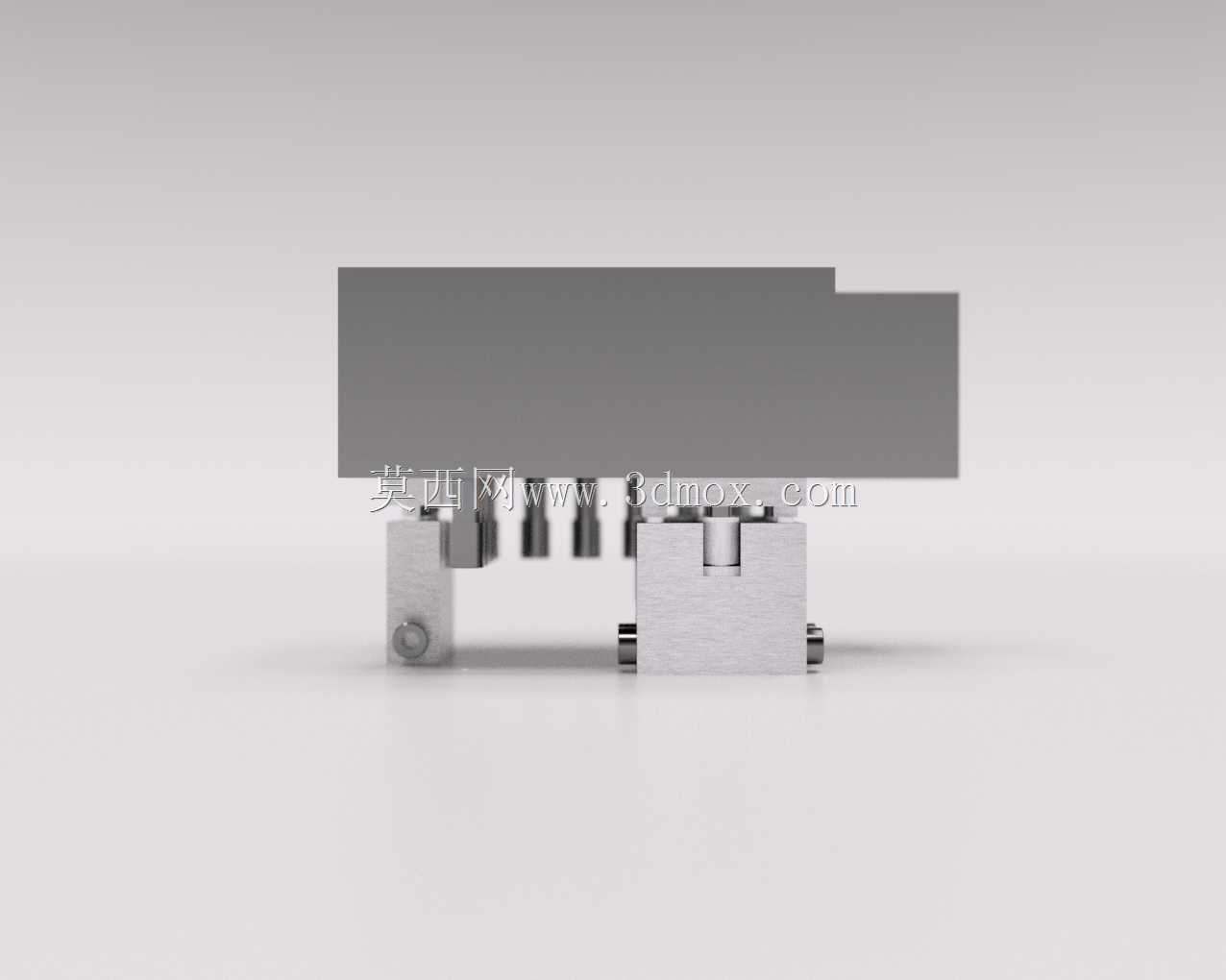

　　夹座部分的设计思路体现了模块化倾向：两侧支承块通过内六角螺钉与中间本体锁紧，底面预留的定位键槽用于在专机滑台上对位，更换不同规格镗杆时只需松开侧向压紧螺钉即可抽换，不必整体拆卸镗头。这种结构在多品种小批量的通讯工具类零件加工线上尤其实用，同一滑台动力头通过换杆就能覆盖6mm到数十毫米的孔径区间。模型中镗杆端部的微调机构、压紧块的台阶面以及螺栓沉孔都做了实体表达，而不是简化成光杆，这一点对后续出工程图、核算夹紧力接触面积很关键——压紧面如果只压在镗杆端部很小一段，实际切削受径向力时镗杆会发生微转，让镗出的孔径出现锥度。

　　安装边界方面，镗头整体占用的Z向空间要纳入机床行程核算：主轴端面到工件定位面的距离，必须大于夹持块高度加上镗杆有效悬伸，再留出安全退刀量；X、Y向则要核对相邻工位刀具的回转包络，多轴排布时镗头本体的最宽处不能与并排的钻头、铰刀发生空间冲突。模型把上端夹持部分的阶梯轮廓如实建出，正是因为这部分在刀库换刀、相邻工步联动时最容易成为干涉源。

　　对于做工艺规划的工程师而言，这套镗削头结构还可用于估算切削刚性：支承块跨距、镗杆夹持长度与悬伸的比例关系，直接决定精镗时可采用的进给量与切削速度；在三维里测量这些尺寸后，就能对照镗杆长径比经验曲线判断工艺参数是否激进。而对于设备选型人员，导入模型后可以在产线布局中直接摆放，核对镗头与防护门、排屑器、冷却管路的相对位置，让专机设计阶段的空间协调从纸面估算变成可视的实体校核。
