易拉罐罐体碾压破碎装置结构设计

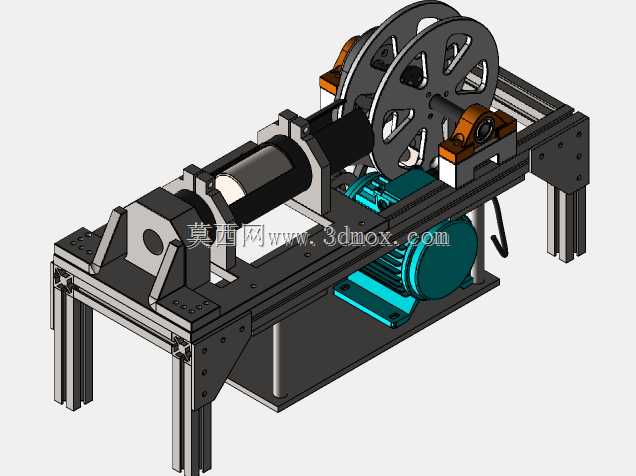

　　这套罐体碾压破碎装置的核心执行单元采用双平行辊轴对置布局，区别于传统锤击式破碎的大冲击载荷特性，整机运行过程中动载荷更低，机架承受的交变冲击幅值小，非常适合布置在社区废品回收点、小型再生资源分拣站、铝制品回收预处理工位这类场地空间有限、连续作业时长中等的场景。日常回收环节中，废弃的铝制易拉罐、薄铁皮食品罐空置后占用大量储运空间，松散堆叠的罐体在转运时车厢容积率不足30%，经过该装置碾压破碎后，金属罐体被压合为致密的扁平块状，堆叠容积率可提升至85%以上，大幅降低回收物流的往返运输成本。

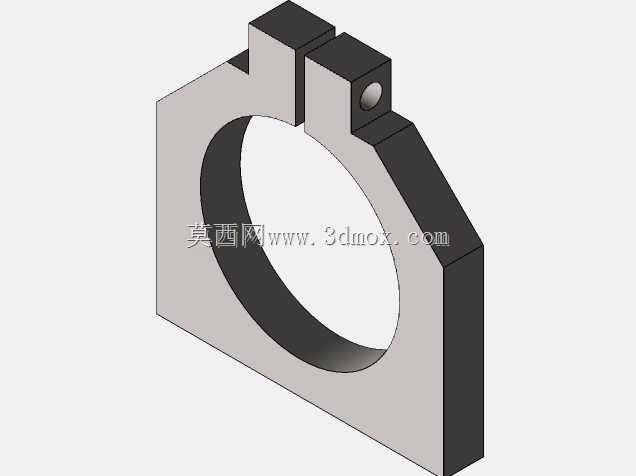

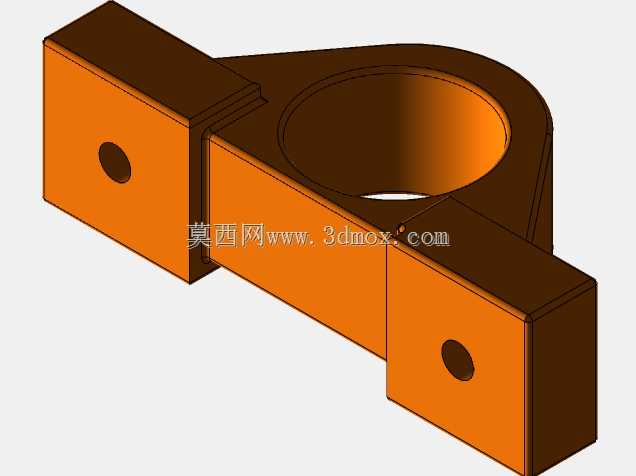

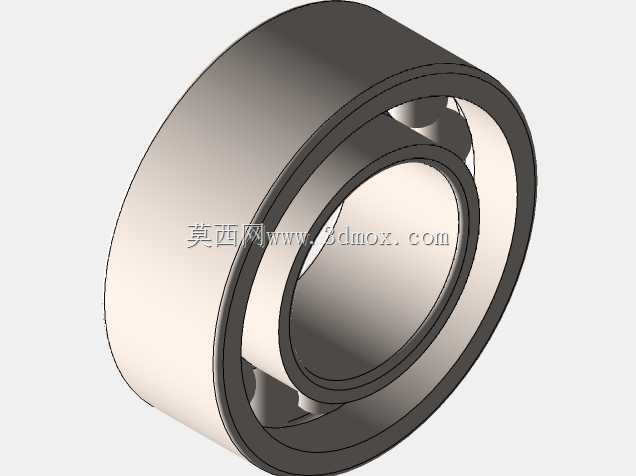

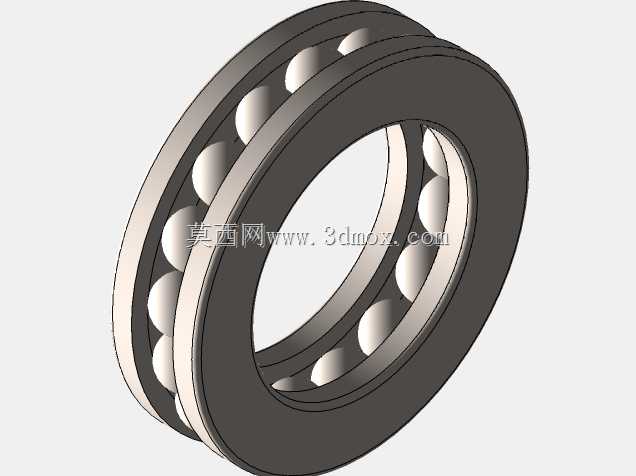

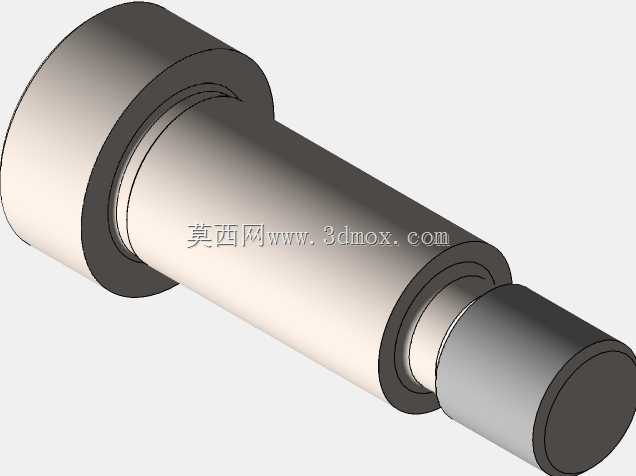

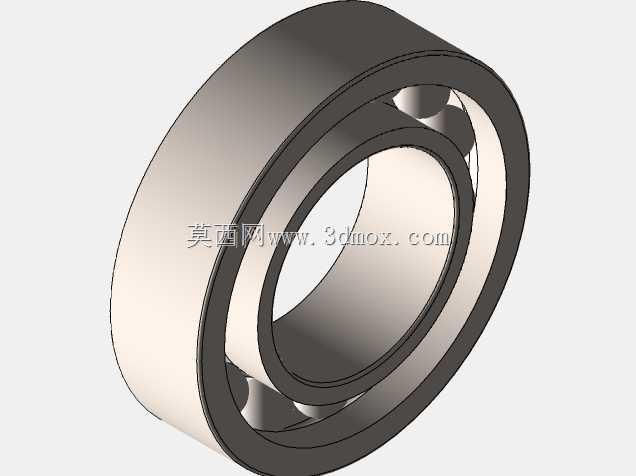

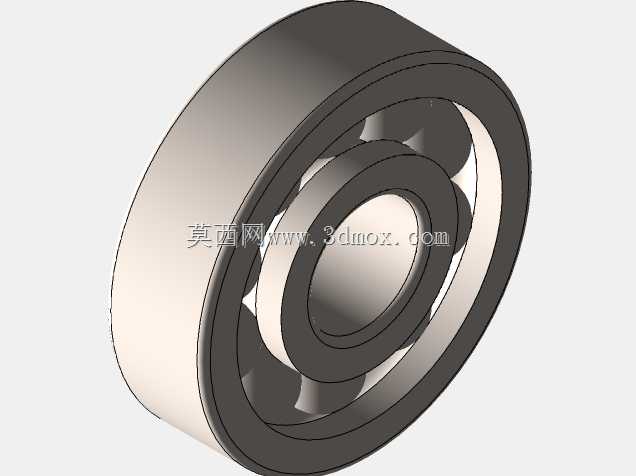

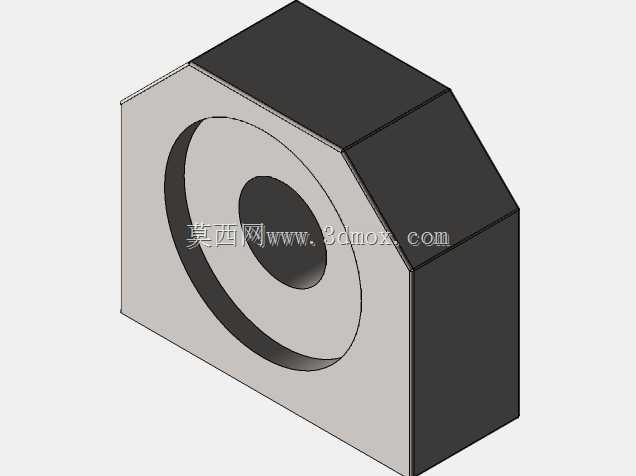

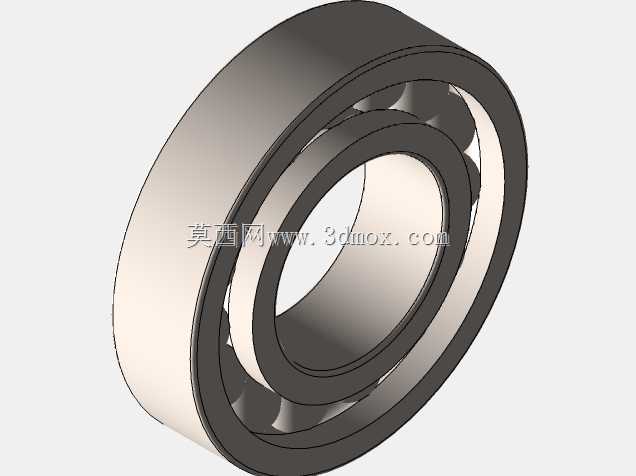

　　从结构设计逻辑来看，装置的动力传递路径优先匹配低转速大扭矩的输出特性，两根碾压辊的表面加工有交错排布的咬合凸棱，凸棱的齿形经过圆角钝化处理，既可以在罐体进入辊隙时刺破罐体封闭端面，快速释放罐内残留的空气与少量余液，避免密闭罐体在挤压过程中出现蹦弹、卡料问题，又不会因为刃口过于锋利导致金属碎屑崩溅。辊轴两端采用带座调心轴承支撑，轴承座与机架侧板之间预留了3-5mm的间隙调整垫片组，现场运维时可以根据待处理罐体的壁厚差异，灵活调整两根辊轴之间的工作间隙：处理常规0.12-0.2mm壁厚的铝制饮料罐时，辊隙调整至2-3mm即可将罐体完全压溃；如果混入少量壁厚0.3-0.5mm的马口铁食品罐，可将辊隙放大至4-5mm，避免硬度过高的罐体卡滞导致传动链过载。

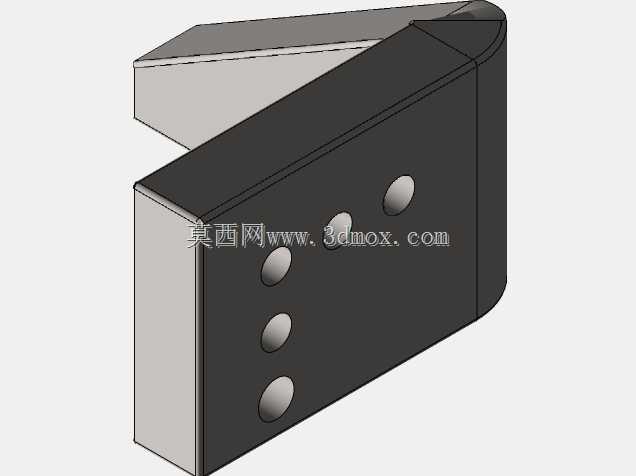

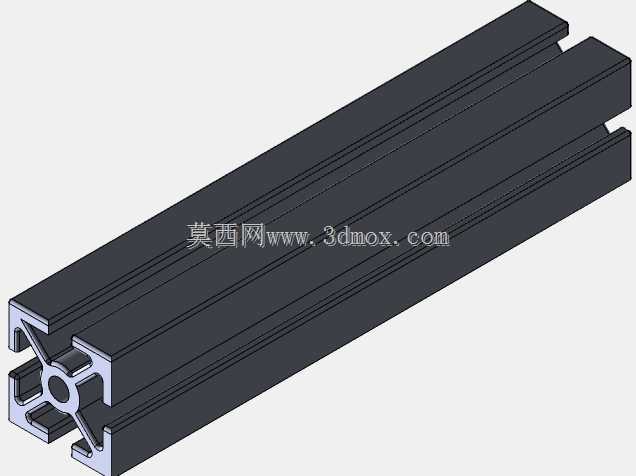

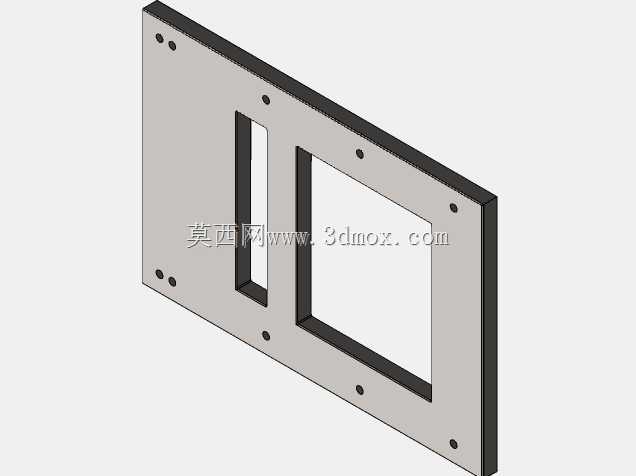

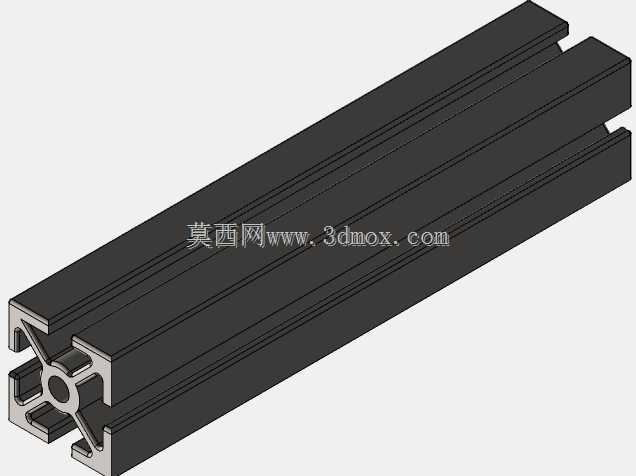

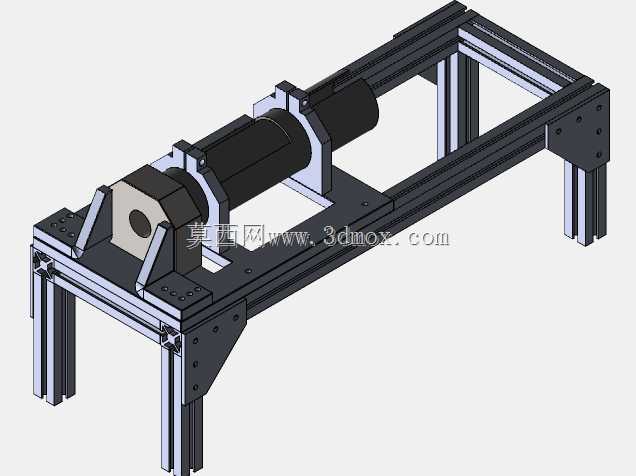

　　整机的进料口设置在辊轴组合的正上方，进料导板采用向内收拢的倾斜结构，导板倾角设置为35度，既可以保证人工投料时罐体依靠自重顺利滑入辊隙，又能防止碾压过程中罐体回弹从进料口飞出。出料侧布置在辊轴下方，出料导板向设备前侧倾斜15度，压合完成的金属碎块可以直接滑入下方的收集料斗，不需要额外配置刮板输送机构，简化了整机的零件数量。机架主体采用标准矩形钢管焊接成型，焊接完成后整体做去应力退火处理，后续长期承受碾压反作用力时不会出现机架变形、辊轴平行度超标的问题。

　　安装边界方面，整机的占地轮廓控制在小型工位可容纳的范围内，设备底部预留四个地脚安装孔，既可以直接放置在硬化水泥地面上通过膨胀螺栓固定，也可以配套移动脚轮做成移动式破碎工位，在分拣车间内灵活转场。设备的进料口高度匹配人工投料的舒适作业区间，操作人员不需要抬手登高即可完成投料动作，长时间作业的疲劳强度更低。传动侧的链轮、齿轮等运动部件全部配置可拆卸的安全防护罩，防护罩采用薄钢板折弯成型，日常点检时可以快速拆卸，观察传动件的磨损情况。

　　在功能拓展层面，该装置不需要复杂的液压系统提供压合力，依靠机械减速机构放大扭矩即可完成薄金属罐体的破碎作业，整机的故障点少，维护门槛低，不需要专业液压运维人员即可完成日常保养。针对回收场景中偶尔混入的少量塑料瓶、纸质包装，碾压辊也可以同步将其压平，不会出现缠绕辊轴的问题，适配再生资源回收站点多类低值废弃物的减容处理需求。建模过程中所有零部件的装配关系完全按照实际加工装配逻辑搭建，辊轴的同轴度、轴承的配合公差、紧固件的安装位置都符合机械设计规范，可直接用于后续的工程图导出、加工工艺编制以及样机试制参考，设计人员也可以在该结构基础上调整辊轴长度、凸棱排布密度，适配不同处理产能的使用需求。
