手动杠杆式罐体压扁回收装置

　　这套手动罐式压扁装置主要面向零散金属罐体回收、车间边角料预处理以及小型废品站点的减容作业场景。日常回收环节中，废弃易拉罐、小型密封罐体占用空间大，松散堆放时运输与仓储效率极低，直接投入大型破碎线又存在进料尺寸不匹配、空罐弹跳卡料的问题。该装置以人力杠杆作为动力来源，无需配置气源、电源或液压站，在无供电的临时场地、户外回收站以及教学实训工位都能稳定使用，填补了小型化、低成本罐体减容设备的空白。

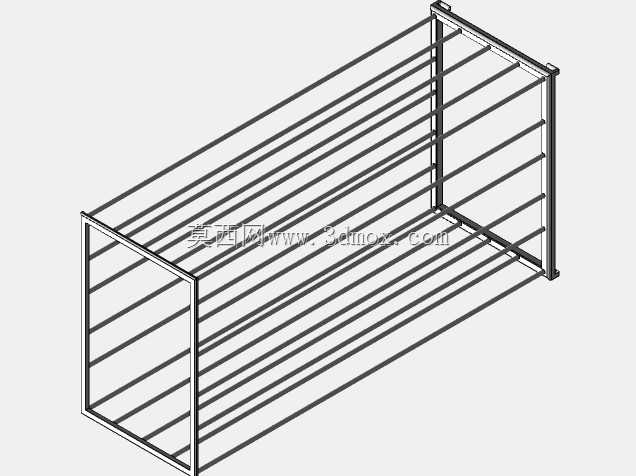

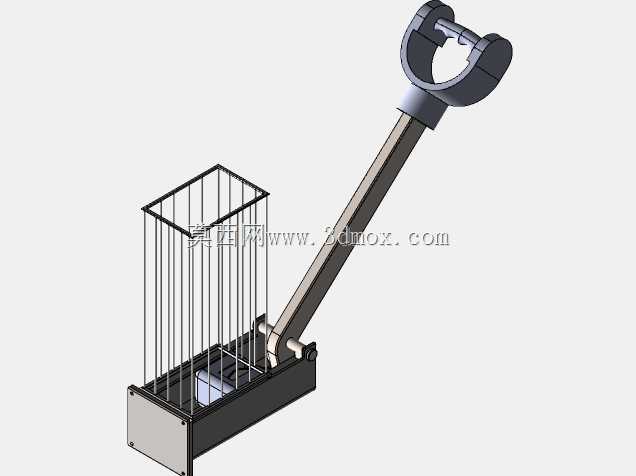

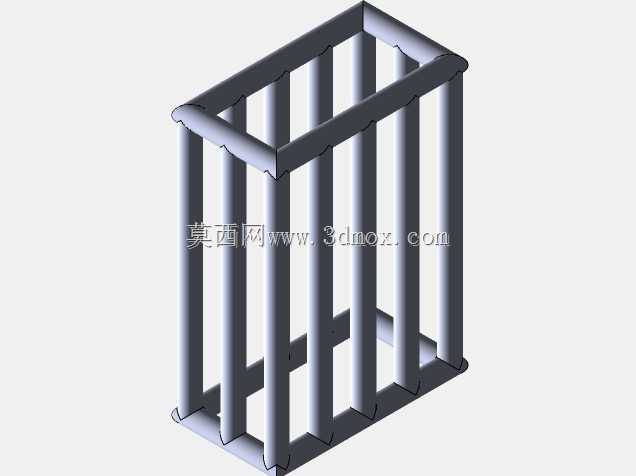

　　从实际功能来看，设备完成的是罐体的定向压扁而非细碎粉碎。操作人员将待处理罐体放入下部进料区域后，通过长力臂压杆带动压头下行，对罐体施加线性压力，使其由圆柱形态压合为扁平片状，体积可压缩至原罐体的十分之一左右，便于后续捆扎、运输与回炉。上部笼式框架采用竖杆围合结构，既作为加料区的防护围挡，防止压扁过程中罐体侧向弹出，又能直观观察内部存料与压合状态；框架顶部开放，可连续投放多个待处理罐体，起到暂存与有序喂料的作用。

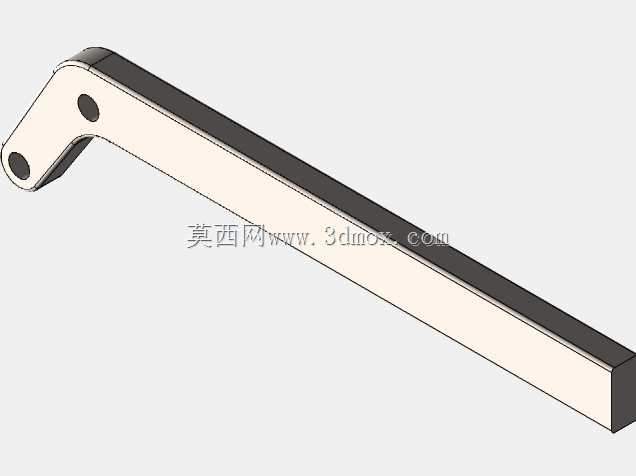

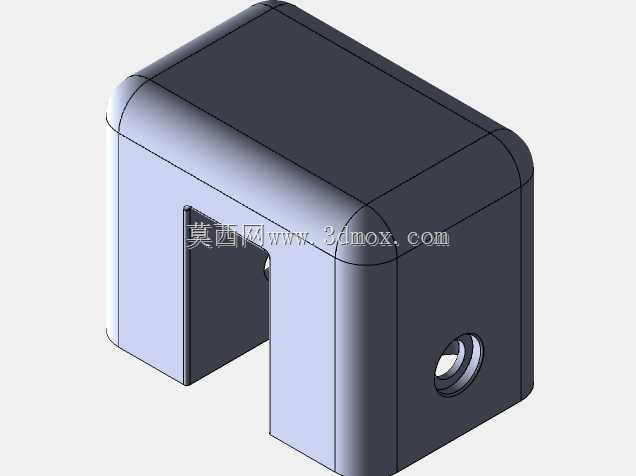

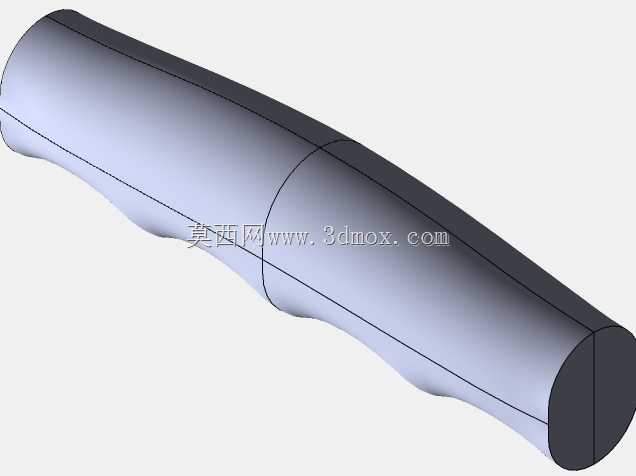

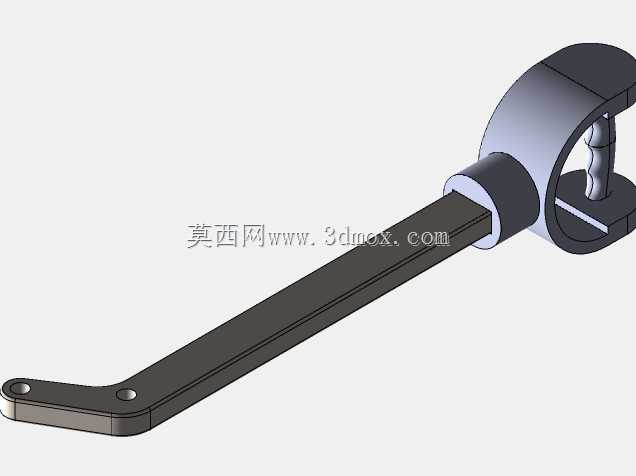

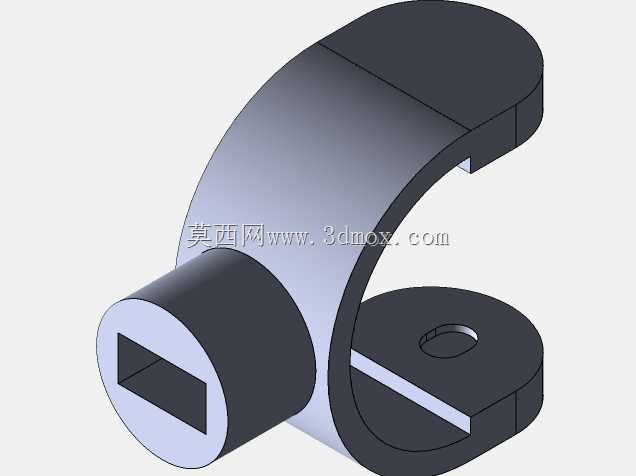

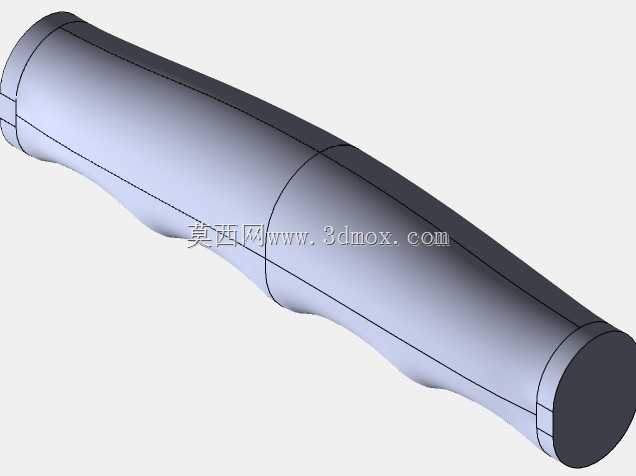

　　力臂设计是这套结构的核心。压杆采用加长杠杆布置，支点靠近压头工作端，人手握持端形成明显的力放大比，普通操作人员无需借助额外工具即可产生足够的压合力。压头与罐体接触部位设计成与罐身弧度适配的包容形卡口，下压时能够限制罐体滚动，保证压合力沿罐体径向均匀作用，避免局部应力集中导致罐体崩飞。杠杆回位依靠铰接点处的机械复位结构，压合完成后压杆自动抬起，压头离开工作位，作业循环简单清晰，单次操作即可完成一个罐体的减容。

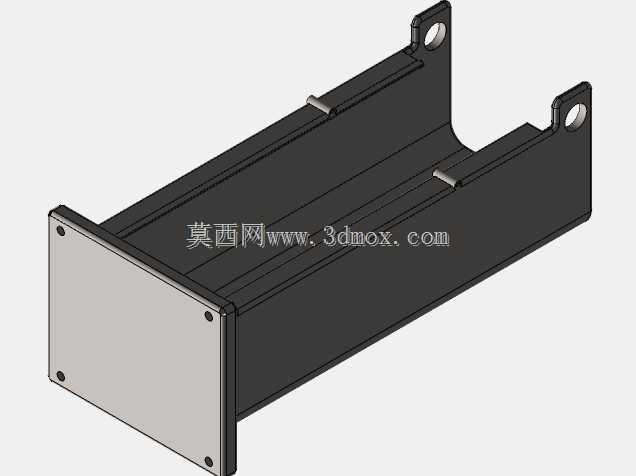

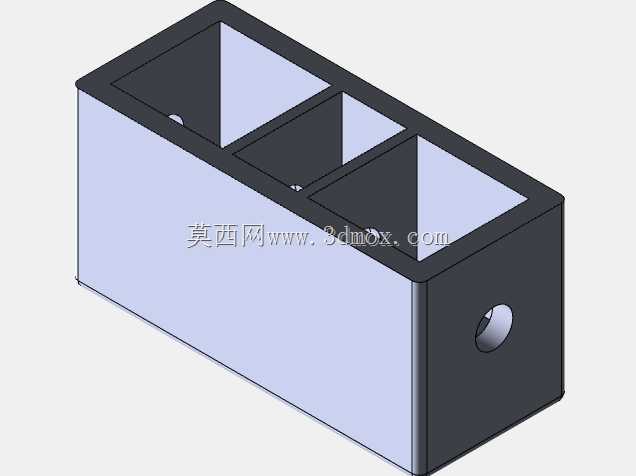

　　底座部分采用箱体式焊接结构，内部容纳压头导向与传动铰接组件，底部平台承担压合反力。箱体侧壁设置封板，既保护内部铰接轴、衬套等运动件，又为整体设备提供配重，防止长力臂下压时设备翘翻。底座与地面接触面积较大，可通过地脚螺栓固定于工作台或水泥地面，进一步消除作业晃动。笼式框架与底座之间采用螺接装配，竖杆间距经过设定，既能阻挡罐体脱出，又不影响观察与清理，框架杆件选用标准金属型材，磨损后可单独更换。

　　在安装边界方面，设备整体呈立式长杠杆布局，压杆处于抬起状态时高度较大，布置工位时需在压杆摆动范围内预留足够的上部空间，避免与上方管线、货架干涉；水平方向则需在杠杆握持端预留操作人员站位与施力距离。进料笼位于底座一侧，投料方向与压杆摆动平面相协调，操作人员站位于力臂末端即可完成取料、投料、压合、取出成片的连贯动作。设备不需要外接动力管线，仅需保证地面平整、固定可靠，即可投入使用。

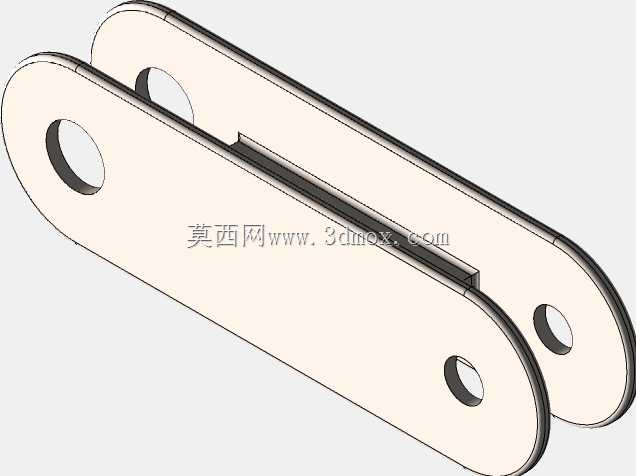

　　结构建模时需重点处理铰接副的配合关系：压杆与支座、压头与导向槽之间均为转动或滑动配合，轴销与衬套的间隙要兼顾手动操作的灵活性与承载后的对中度。笼式竖杆与顶部框、底部安装梁的连接要保证垂直度，防止长期受侧向冲击后变形。压头工作表面可做局部加强，以承受反复压合的接触应力。整体结构件多采用板材与型材拼焊后加工的工艺，加工难度低、维护方便，适合小批量制作与现场改造，对于理解杠杆增力原理、手动回收设备设计以及小型减容机械结构选型都具有较强的参考价值。
