500ml铝罐自动挤压破碎回收设备

　　这套设备针对500ml铝制易拉罐、小型金属薄壳容器的集中减容处理而设计，常见于社区废品回收站、饮品生产企业边角料处理工位、再生资源分拣中心以及小型固废预处理车间。现场使用时，人工或前置输送线将排空后的空罐逐个投入进料区域，设备通过连续挤压动作把圆柱状罐体压成扁平块状，使松散罐体的堆放体积大幅降低，减少转运频次和仓储占用，也便于后续打包、熔炼再生。

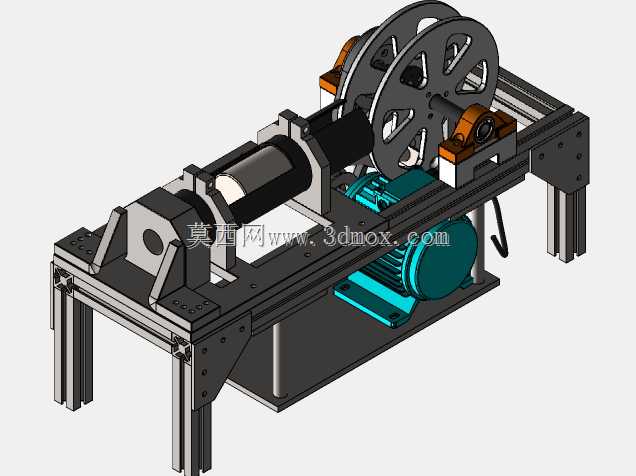

　　从结构布置看，整机采用台式框架承载，主体由焊接机架、挤压执行部件、大带轮传动组件、电机、轴承支承、导轨式安装面和防护连接件组成。电机布置在机架下层空间，通过带传动将动力传递至上方主轴；大直径带轮兼具减速和储能作用，能够在挤压瞬间提供较稳定的扭矩输出，降低电机峰值负载。带轮两侧设置轴承座，轴承座安装在可调支承板上，便于在装配和维护时调整轴系同轴度与皮带张紧程度。

　　挤压工作端采用卧式直线施压思路，罐体进入限定通道后，由往复运动的压头对其进行轴向压缩。压头与导向构件配合，保证运动方向稳定，避免薄壳罐体在受压过程中偏摆、弹出或卡滞。机架上方预留长条形安装面，可根据不同罐型调整进料挡块、压头行程和限位位置，使设备不仅适用于500ml铝罐，也可在一定范围内适配其他直径相近的薄壁金属容器。

　　设计时需要重点关注受力路径。挤压反力由压头传递至端部支承和框架横梁，因此机架立柱、横梁连接板及角部加强件均采用较厚板材焊接或螺栓组合形式，关键承力部位布置加强筋，以减小循环载荷下的变形。下层电机平台与主框架连成整体，既缩短传动距离，也提高设备运行时的整体刚性。支腿形式使设备离开地面，便于现场清扫废液、碎渣，同时为电机和皮带下部留出维护空间。

　　外形边界方面，模型呈现的是长宽高比例协调的台式设备，长度方向主要容纳压头机构、传动轮和进料通道，宽度方向由带轮、轴承座及电机尺寸决定，高度方向则分为下部支腿、中层动力区和上部执行区。实际落地时，应在设备周围预留操作位、电机检修位和皮带防护罩拆装空间；机架底部需与平整地面固定，防止反复挤压造成位移。进料口附近应根据现场安全要求增加防护挡板或联锁护罩，防止人员接触运动部件。

　　三维建模过程中，传动部分需准确表达带轮、轴、键、轴承座和电机带轮的相对位置，尤其要检查皮带包角、中心距和张紧调节行程。压头、导向件与机架通道之间应保留合理间隙，既不能因间隙过大导致罐体歪斜，也不能因加工误差造成运动干涉。机架上的螺栓孔、腰形槽和连接板位置应按装配逻辑建模，方便工程图阶段直接生成孔位明细和焊接组成说明。

　　该模型的价值在于完整呈现了小型金属罐破碎减容设备的机械实现方式：以普通电机和带传动控制成本，以卧式挤压机构保证处理效果，以框架式机架承受重复载荷。对于从事回收设备设计、非标自动化改造和固废处理装备选型的人员来说，可在此基础上进一步扩展自动送料、计数、安全联锁和压块收集等功能模块。
