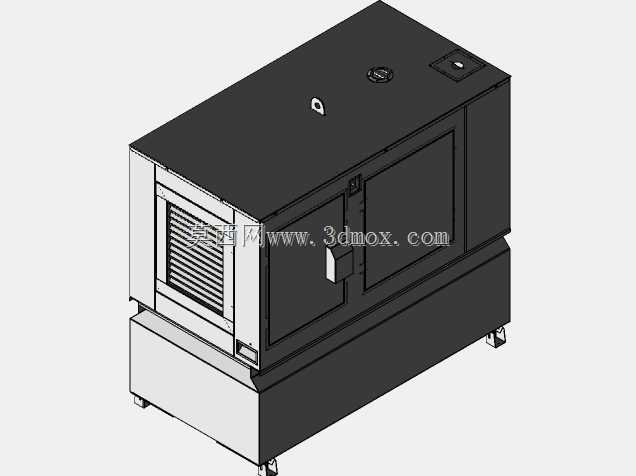

电信级静音发电机组外壳配套一体式基础水箱

　　这套结构针对通信基站、核心机房、户外接入网点这类对供电连续性要求极高的场景开发，整套机组采用全封闭静音罩加下部集成储水底座的布局，区别于开架式发电机组的裸露管路与机架，外罩将发动机、发电机本体、进排气消声组件、控制接线端口全部包覆在内，底座同时承担机组承重、减振安装以及1500升容量基础储水的功能，在现场安装时不需要额外开挖独立储水池或者另行焊接承重底架，就位后接好进出水、排烟、供电线缆即可投入带载运行。

　　从现场使用逻辑来看，电信站点的备用电源往往部署在楼顶、院区边角或者户外一体化机柜旁，周边对噪声外泄、防雨防尘、无关人员触碰运动部件都有强制要求，外罩的钣金壳体不是单纯的装饰外板：侧壁预留的通风格栅内部对应迷宫式消声风道，进风从罩体下部侧向引入，绕过发动机散热舱之后从端部排烟侧带出热风，风道内壁贴附的吸声层可以把机组满负荷运转的机械噪声、燃烧噪声阻隔在罩内，避免夜间待机或者带载启动时干扰周边。罩体顶面做了微坡折边，雨水顺着侧边导流槽落下不会在顶面积存，门板接缝处都压有密封胶条，户外长期淋雨也不会出现舱内进水的情况。

　　下部的水箱底座采用型钢焊接框架加钢板围焊的结构，箱体内部做了隔断加强，避免满水状态下车辆运输或者机组运行振动时水体晃荡产生附加冲击，底座四角伸出的安装支脚自带减振垫安装位，柴油机工作时的往复振动通过橡胶减振垫二次衰减之后再传递到地面，不会把振动传导到基站的走线架或者相邻机柜。底座的水位观测、补水、排污接口都集中布置在罩体可开启的侧门附近，日常巡检不需要爬到机组底部，打开检修门就可以完成水位检查、沉积物排放操作。

　　建模过程中首先对齐整机的安装边界：底座的长宽尺寸完全承托上部静音罩的外轮廓，罩体各个检修门的开启回转范围都提前做了干涉校验，日常更换机油滤芯、空气滤芯的操作空间预留充足，不需要完全拆解外罩就能完成常规保养。外罩表面的吊装吊耳直接焊接在内部承重骨架上，而不是固定在薄外板上，整机转运时吊索受力直接传递到底座框架，不会出现罩板拉扯变形的问题。控制屏的观察窗设置在罩体侧方人员站立即可平视的高度，紧急停机按钮外露在防误触保护罩内，出现异常时可以快速操作。

　　考虑到电信站点往往需要机组长时间待机、定期带载试机，整套外壳的散热风道走向完全匹配发动机散热器的风向，没有出现风道折返阻挡热风排出的设计缺陷，进风口位置远离排烟出口，不会把排出的热风再次吸入舱内导致散热效率下降。外罩的钣金折弯件尽量采用统一模数的折边工艺，拼接处采用螺栓连接加密封胶的组合方式，生产时不需要复杂的冲压模具就可以批量下料折弯，目前该结构已经在实际产线投产，适配30到60KVA功率段的柴油发电机组，现场部署之后既满足备用电源的防护、降噪要求，集成式水箱也减少了现场土建施工的工作量，非常适合分散式通信站点的快速交付需求。
