水池大坝用浮式泵体结构设计

　　这套浮式泵结构主要面向水池、大坝、库区以及临时调水现场的取水与排水作业，使用时可随水位变化保持泵体相对稳定的工作姿态，减少固定基础在水位涨落条件下带来的吸入口位置偏差。现场布置中，泵体既可以配合浮架承担水面附近取水任务，也能够依托周边平台、锚固点或管系完成限位，适合防汛排空、景观水体循环、基坑积水转输、库区浅层取水等工况。

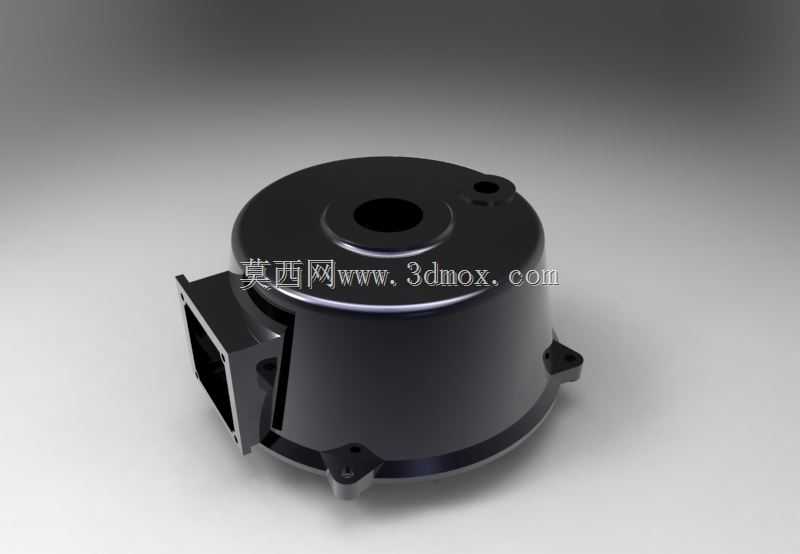

　　从结构外形看，主体采用近似圆筒形壳体，上部设置居中的圆形接口，用于连接出水管路或配套泵盖组件；顶部偏置的小孔结构可作为排气、测压、辅助接线或安装附件的接口位。侧部伸出的方形法兰通道承担侧向连接功能，其端面预留螺栓安装区域，便于与管路、阀组或驱动连接段进行刚性对接。壳体下部沿周向布置带孔安装耳座，耳座向外延展并开设紧固孔，能够在装配、运输或固定安装时提供可靠的受力点。

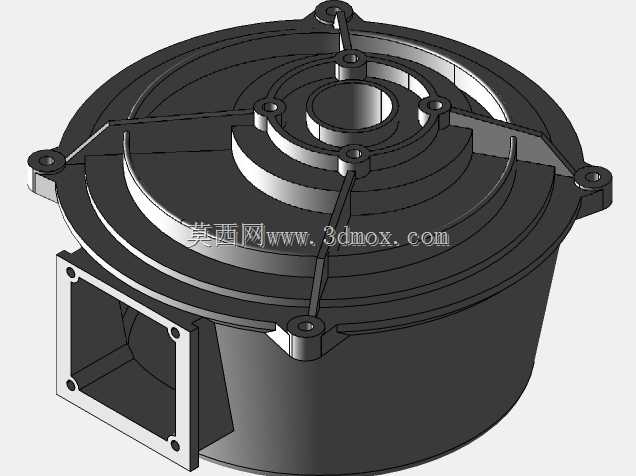

　　建模时需要重点控制圆筒壳体与顶部盖板之间的过渡关系。顶部并非简单平面封口，而是围绕中心接口形成阶梯状凸台，凸台既提高接口区域的局部刚度，也为密封件、压紧环或管件配合留出安装空间。中心孔周边的环形壁厚应保持连续，避免在水压脉动和管路载荷作用下出现局部应力集中。偏置小孔与主凸台之间的距离要兼顾加工刀具进出、螺栓扳手空间以及密封面布置，不能只追求外观紧凑而忽略实际装配。

　　侧向方形接口是整个泵体较有特点的部分。它从圆筒侧壁向外形成盒状通道，外壁与圆柱面相交处需要通过加强圆角和连续壁厚来分散载荷。若该通道用于流体进出，内壁转折应尽量减少突变，使流道在转向过程中保持较顺畅的轮廓；若用于机械连接或检修开口，则方形端面的平面度、螺栓孔位置度以及周边加强筋分布都要明确表达。模型中方形接口外侧呈现明显的边框结构，这种形式有利于提高端面承压能力，也方便在后期工程图中生成密封面和螺栓连接尺寸。

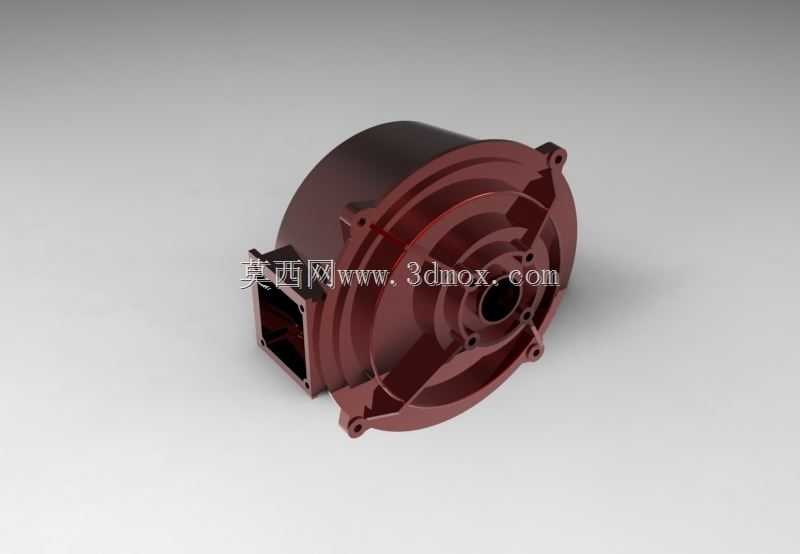

　　底部支座的设计直接关系到泵体落地和浮态约束。若干支脚沿壳体下方分布，支脚末端带安装孔，可与浮台骨架、底座梁或混凝土预埋板连接。支脚并非孤立薄片，而是与壳体下部曲面圆滑衔接，形成类似加强筋的传力路径。承受泵体重力、管路反力和水波晃动载荷时，支脚根部会出现弯曲应力，因此圆角半径、板厚过渡和孔边距离都需要保留合理余量。对于浮式应用，支脚孔位还应与浮体模块的标准间距协调，便于现场快速换装。

　　尺寸边界方面，圆筒段构成设备的最大包络主体，顶部凸台和侧向方口分别在高度方向和水平方向形成突出轮廓。布置管路时，不能只按圆柱外径预留空间，还应为侧部方形法兰的螺栓装拆、管道旋转以及密封件压缩留出操作距离。顶部中心接口上方需保留管件连接空间，偏置小孔周围也要避免被管线遮挡。底部支脚所在平面决定安装基准，若浮架表面存在焊接变形，可通过调整垫片或腰形孔补偿孔位误差。

　　从功能思路上看，该结构把储水承压、管路连接、附件接口和安装固定集中在一个紧凑壳体内。圆筒形态有利于均匀承受内外压差，外壳曲面在水环境中受力明确；顶部集中布置主要接口，便于巡检和操作；侧向通道则提供不同于轴向的连接方向，适合受浮台面积限制、管线需从侧面接入的场景。多个安装耳座把设备载荷分散传递到支撑结构，可降低单点连接失效风险。

　　在三维设计过程中，壳体壁厚应结合铸造、焊接或钣金加工方式统一考虑。若采用铸件，转角处需设置拔模斜度和铸造圆角，侧壁与支脚交接位置避免热节；若采用焊接件，则板材卷圆、法兰拼焊和耳座焊接顺序会影响最终变形，模型中应体现焊后加工面与非加工面的区别。密封面、螺栓孔和配合圆柱面属于后续加工重点，结构上要保证刀具可达，且不能因薄壁振动影响加工质量。

　　现场维护也影响结构细节。泵体在水池或大坝附近长期接触水汽，顶部接口和侧部法兰应便于拆卸，支脚固定点应留有锈蚀后重新钻孔或切割更换的余地。排气、泄水或测压接口的位置要避免形成气穴与积污区。若泵体随浮架升降，外部软管或弯管应补偿位移，刚性管道不宜直接约束侧方法兰，否则水波载荷会反复传递到壳体焊缝和螺栓连接区。

　　整体来看，该模型不是单纯的外观壳体，而是围绕浮水环境下取水、转水和设备固定形成的泵体结构方案。圆筒主体提供稳定容积和承压形态，顶部与侧部接口满足不同管路走向，底部耳座承担安装与限位，各特征之间在空间上相互避让，在受力上连续传递，可为后续详细设计、工程图绘制、浮台匹配以及泵类设备选型提供直观的结构参考。
