偏心六活塞容积式流体输送泵结构

　　这套偏心六活塞泵的结构拆解呈现，把径向布置的活塞组件、偏心驱动盘、端盖流道壳体、进出液接口以及各部位密封配合件完整展开，适合在小流量高压流体输送、实验室微量试剂加注、小型液压动力回路、便携增压设备以及精密冷却循环系统中做结构参考。从实际工况看，这类多活塞径向布局的容积泵，相比单柱塞泵能够把六个活塞的吸排液行程沿圆周方向错开，曲轴或偏心盘每旋转一周，各活塞依次完成吸入与压出动作，输出管路内的压力脉动会被显著削平，不需要额外配置大容量稳压罐也能获得相对连续的流体输出，在对流量稳定性要求较高的微量加注、色谱仪供液、小型水处理增压以及紧凑空间内的液压动力站场景中，这种结构的空间利用率远高于串联布置的多柱塞泵。

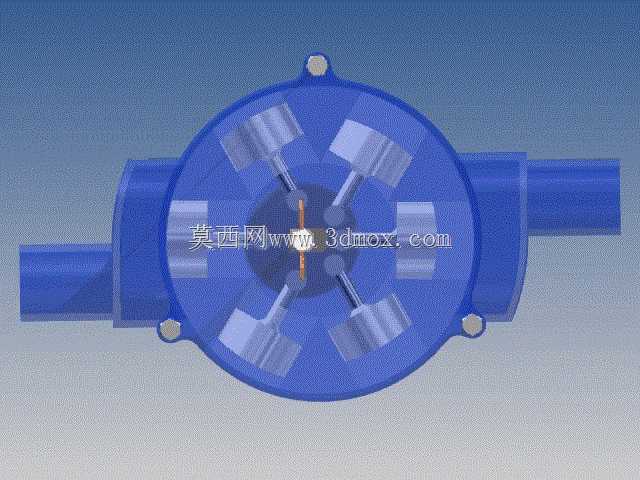

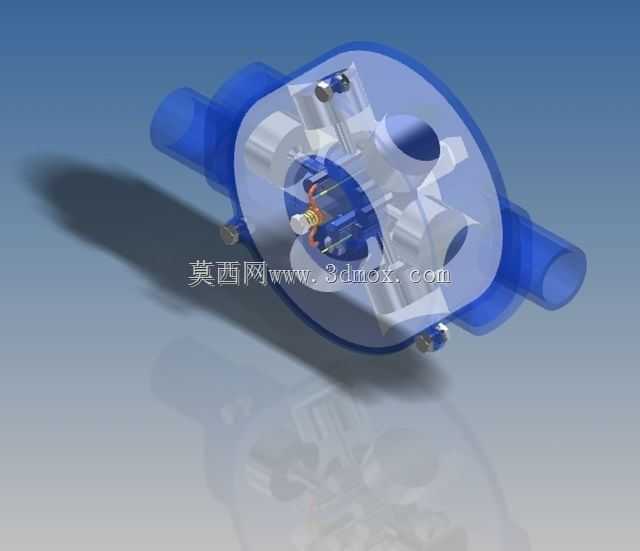

　　从设计思路层面拆解，核心驱动件采用带偏心轮廓的转盘结构，动力输入轴的回转中心与活塞驱动轨迹的偏心距直接决定单个活塞的有效行程，六个活塞沿泵体圆周呈等夹角径向分布，每个活塞尾部的抵靠件始终贴合偏心盘外轮廓，当偏心盘随输入轴转动时，轮廓曲面的径向高度变化会依次推动各活塞向缸孔中心方向做往复直线运动，活塞回程则可依靠布置在活塞腔底部的弹簧完成复位，也可通过对称布置的双偏心结构实现强制回程，在高转速工况下能避免弹簧疲劳带来的回程滞后问题。泵体的缸孔部分与中部金属阀体整合为一体，六个缸孔的位置度需要在一次装夹中完成镗削加工，保证各缸孔轴线全部交汇于驱动盘中心，避免偏心盘转动时活塞受到侧向分力造成偏磨，缸孔内壁的粗糙度需要控制在合理区间，既降低活塞往复运动的摩擦阻力，也为密封件提供足够的贴合表面，减少高压工况下的内泄漏。

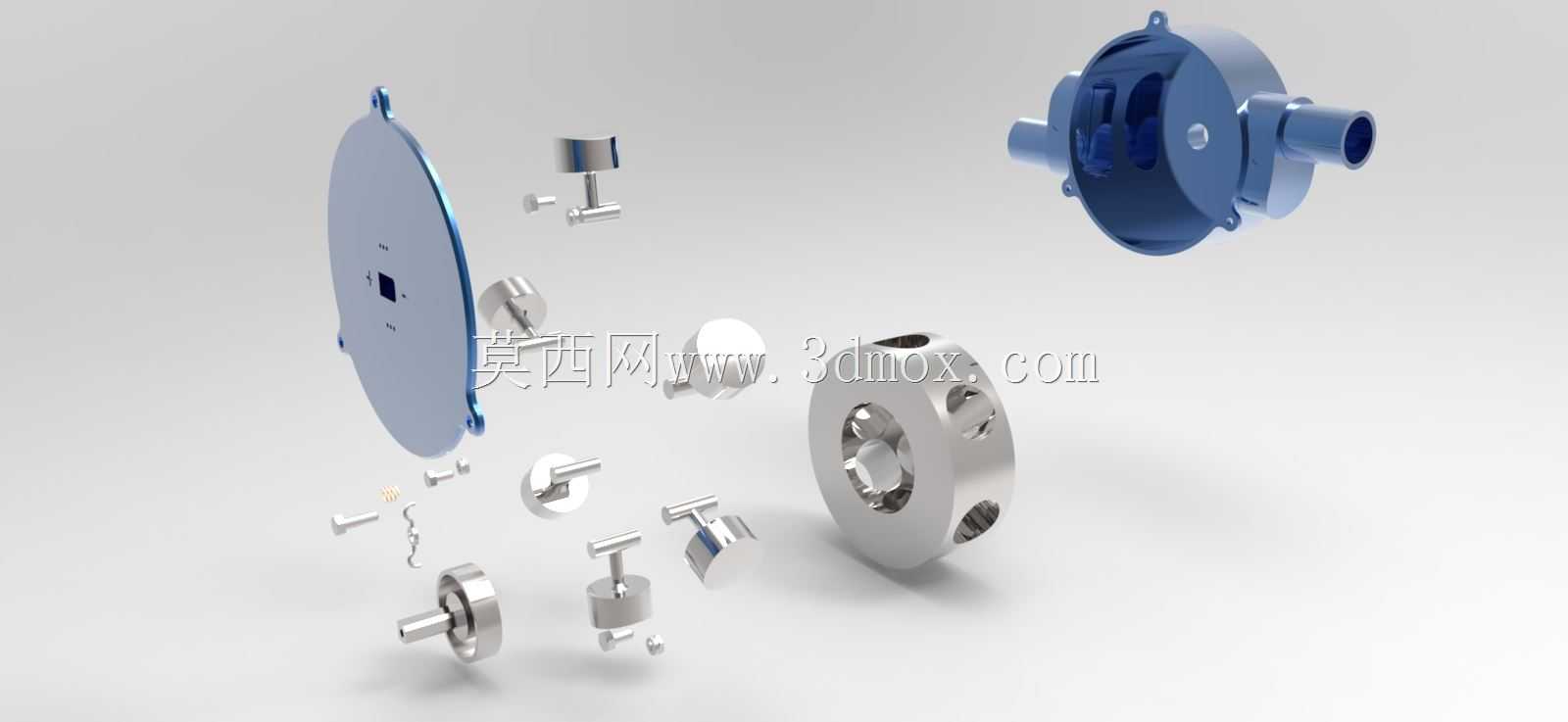

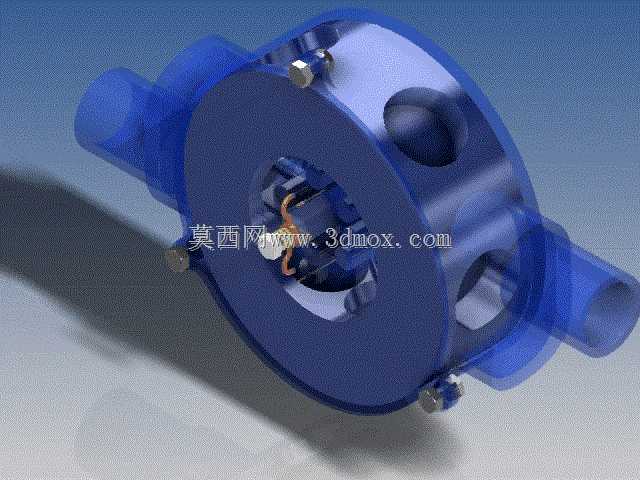

　　端盖部分承担流道分配与接口集成的功能，拆解视图中可以看到蓝色端盖内部预制了环形集流腔与独立吸排液单向阀安装位，每个活塞缸孔的外端分别对应一个吸入阀和一个排出阀，当活塞在偏心轮推动下向缸内运动时，缸内容积减小、压力升高，吸入侧单向阀关闭、排出侧单向阀开启，介质被压入端盖内的高压集流腔，最终汇总到侧向的输出接口；当偏心轮轮廓回落、活塞在弹簧作用下向外退回时，缸内容积增大形成负压，排出阀关闭、吸入阀开启，介质从入口侧的低压集流腔进入缸体，六个活塞依次循环该过程，就可以实现连续的流体输送。进出液接口采用外伸的圆柱管嘴结构，预留了标准管接头的安装长度，外围设备布局时可以直接对接快插接头或螺纹硬管，不需要在泵体上额外加工转接螺纹，降低了壳体的加工难度。

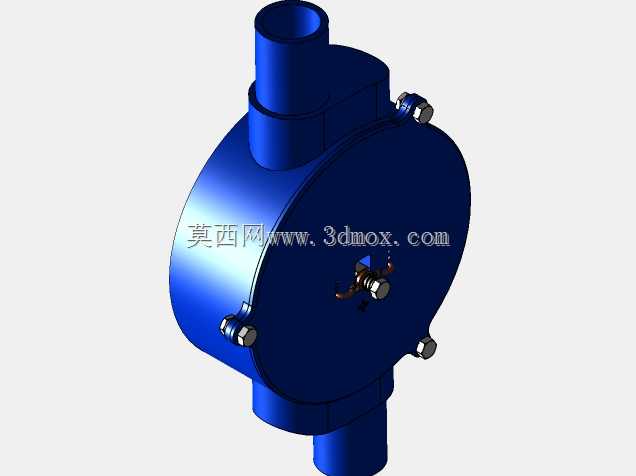

　　安装边界方面，整套泵体的主体轮廓为圆盘式结构，最大径向尺寸由六个活塞的外伸极限位置决定，轴向厚度仅包含端盖、阀体、驱动盘三个堆叠层级，非常适合嵌入到设备面板内侧的狭小安装空间，安装时可以依托端盖外缘的预留通孔做轴向穿钉固定，输入轴从泵体背部伸出，可直接连联轴器对接驱动电机，也可通过带轮、齿轮做减速传动。结构设计中需要重点关注的配合点包括：活塞与缸孔的配合间隙需要匹配密封件的压缩量，间隙过大会增大内泄漏，间隙过小则会在热胀状态下出现卡滞；偏心盘与活塞抵靠块之间的接触面需要做耐磨处理，高转速工况下可增设滚针降低摩擦损耗；端盖与阀体的结合面需要布置整圈密封垫，同时在每个流道孔周边做凸台压紧，避免高低压腔之间出现窜液；六个活塞的弹簧刚度需要保持一致，保证各缸的排液相位均匀，避免出现流量脉动突增。在选型适配阶段，可以通过调整偏心距改变单活塞排量，也可通过更换不同转速的驱动电机调整总输出流量，在不改变泵体外部安装尺寸的前提下覆盖多档压力流量需求，整套结构的拆解逻辑也清晰展现了径向多柱塞泵从动力输入、偏心换向、活塞往复、阀组配流到集流输出的完整动力与流体路径，为同类紧凑式容积泵的结构设计、装配校验以及工况适配提供了直观的三维参考。
